2015.5 OPEL ZAFIRA C Uputstvo za upotrebu (in Serbian)

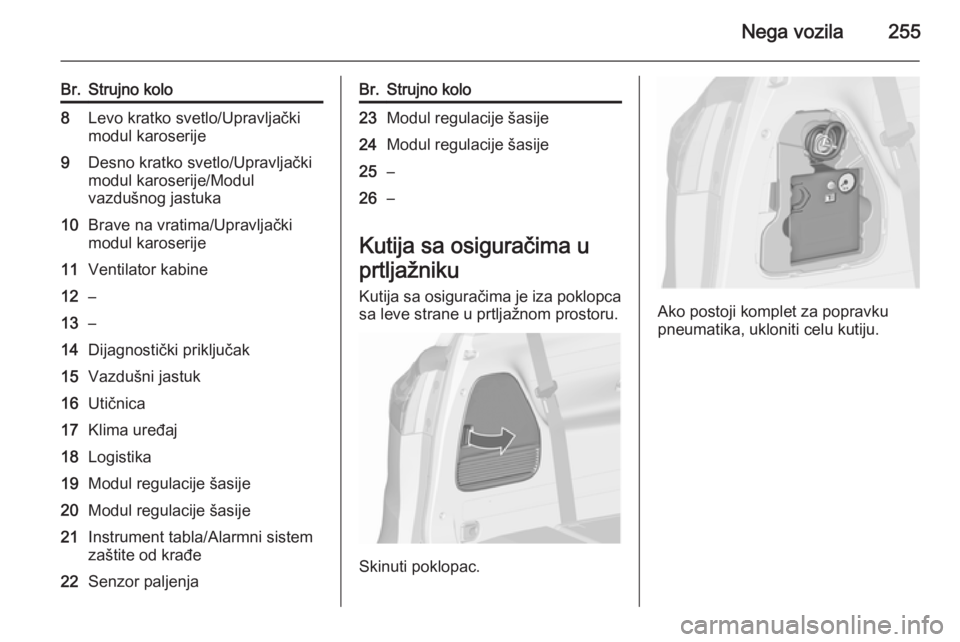

Nega vozila255
Br.Strujno kolo8Levo kratko svetlo/Upravljački
modul karoserije9Desno kratko svetlo/Upravljački
modul karoserije/Modul
vazdušnog jastuka10Brave na vratima/Upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima uređaj18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla/Alarmni sistem
zaštite od krađe22Senzor paljenjaBr.Strujno kolo23Modul regulacije šasije24Modul regulacije šasije25–26–
Kutija sa osiguračima u
prtljažniku Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Ako postoji komplet za popravku
pneumatika, ukloniti celu kutiju.

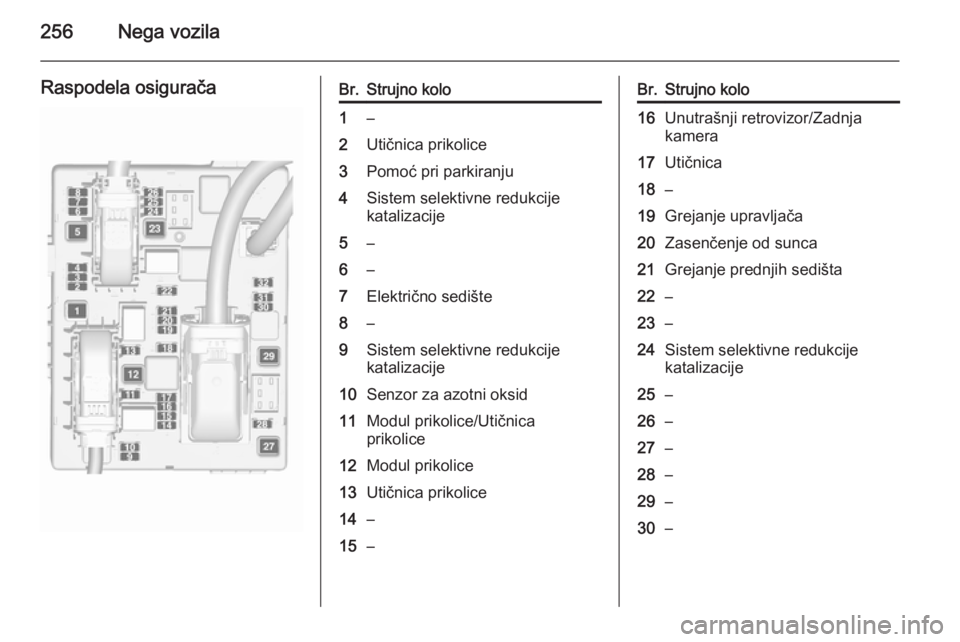

256Nega vozila
Raspodela osiguračaBr.Strujno kolo1–2Utičnica prikolice3Pomoć pri parkiranju4Sistem selektivne redukcije
katalizacije5–6–7Električno sedište8–9Sistem selektivne redukcije
katalizacije10Senzor za azotni oksid11Modul prikolice/Utičnica
prikolice12Modul prikolice13Utičnica prikolice14–15–Br.Strujno kolo16Unutrašnji retrovizor/Zadnja
kamera17Utičnica18–19Grejanje upravljača20Zasenčenje od sunca21Grejanje prednjih sedišta22–23–24Sistem selektivne redukcije
katalizacije25–26–27–28–29–30–

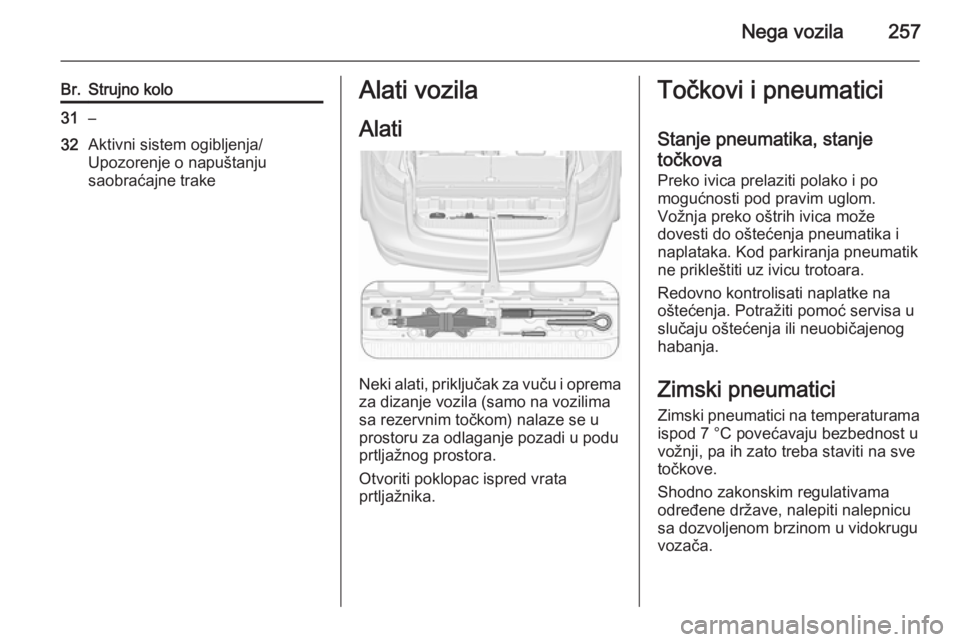

Nega vozila257
Br.Strujno kolo31–32Aktivni sistem ogibljenja/
Upozorenje o napuštanju
saobraćajne trakeAlati vozila
Alati
Neki alati, priključak za vuču i oprema
za dizanje vozila (samo na vozilima
sa rezervnim točkom) nalaze se u
prostoru za odlaganje pozadi u podu
prtljažnog prostora.
Otvoriti poklopac ispred vrata
prtljažnika.
Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici Zimski pneumatici na temperaturamaispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.

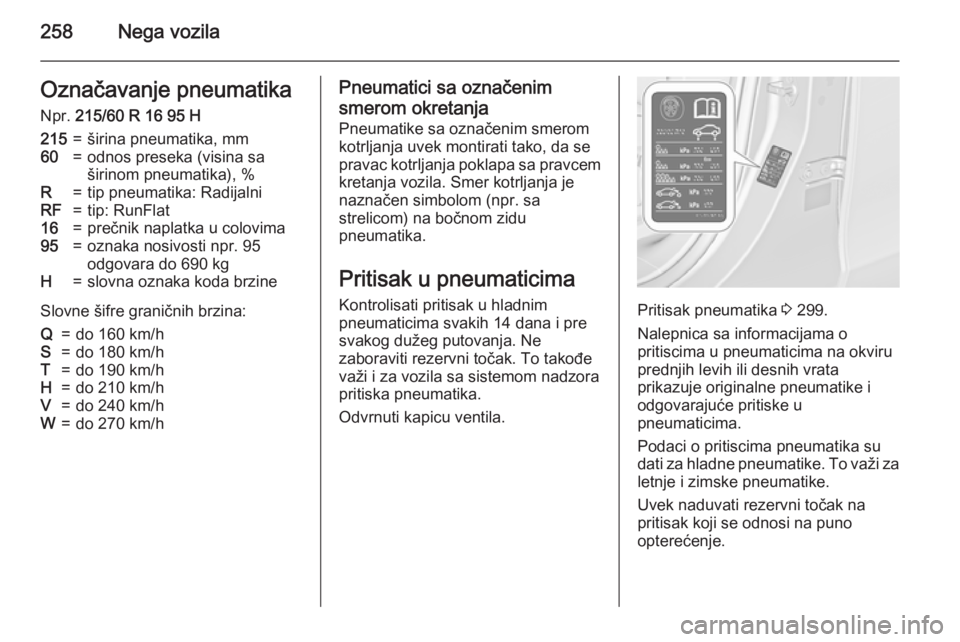

258Nega vozilaOznačavanje pneumatika
Npr. 215/60 R 16 95 H215=širina pneumatika, mm60=odnos preseka (visina sa
širinom pneumatika), %R=tip pneumatika: RadijalniRF=tip: RunFlat16=prečnik naplatka u colovima95=oznaka nosivosti npr. 95
odgovara do 690 kgH=slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 299.
Nalepnica sa informacijama o pritiscima u pneumaticima na okviru
prednjih levih ili desnih vrata
prikazuje originalne pneumatike i
odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.

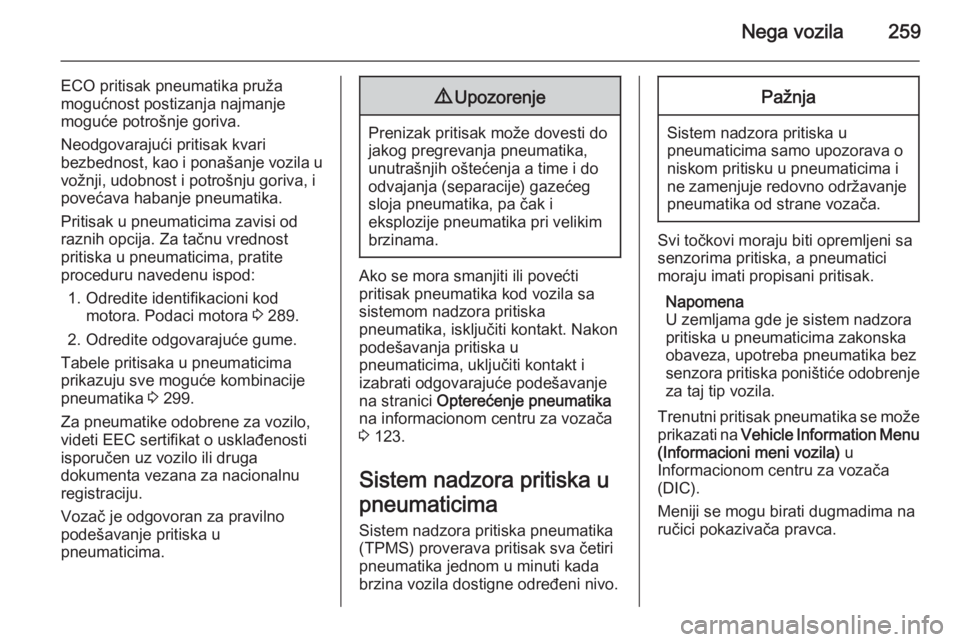

Nega vozila259
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 289.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 299.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt. Nakon
podešavanja pritiska u
pneumaticima, uključiti kontakt i
izabrati odgovarajuće podešavanje
na stranici Opterećenje pneumatika
na informacionom centru za vozača
3 123.
Sistem nadzora pritiska u
pneumaticima Sistem nadzora pritiska pneumatika
(TPMS) proverava pritisak sva četiri
pneumatika jednom u minuti kada
brzina vozila dostigne određeni nivo.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisak pneumatika se može prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru za vozača (DIC).
Meniji se mogu birati dugmadima na
ručici pokazivača pravca.

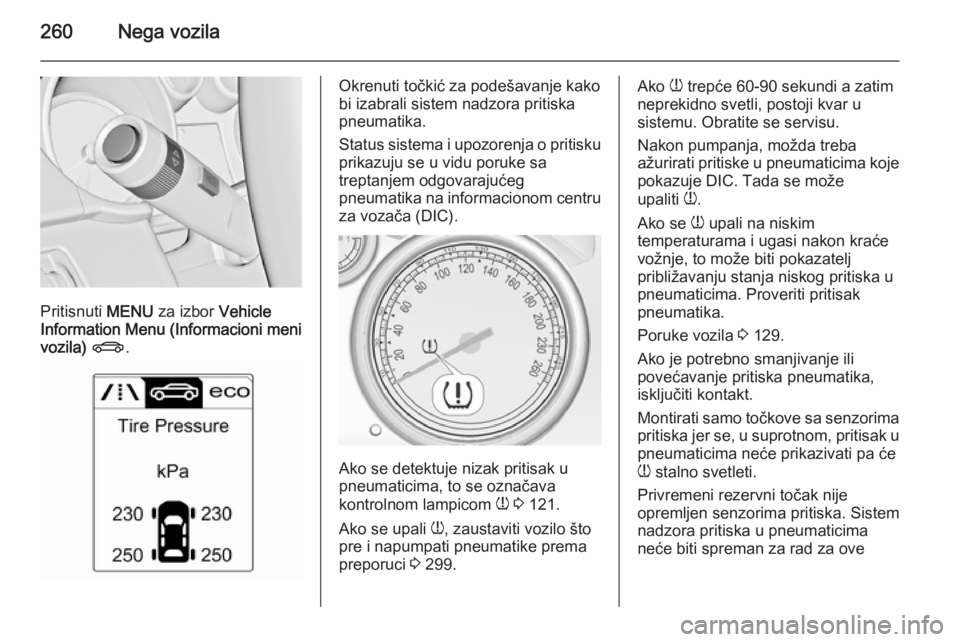

260Nega vozila
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača (DIC).
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 121.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 299.
Ako
w trepće 60-90 sekundi a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
Nakon pumpanja, možda treba
ažurirati pritiske u pneumaticima koje
pokazuje DIC. Tada se može
upaliti w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće vožnje, to može biti pokazatelj
približavanju stanja niskog pritiska u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 129.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Privremeni rezervni točak nije
opremljen senzorima pritiska. Sistem
nadzora pritiska u pneumaticima
neće biti spreman za rad za ove

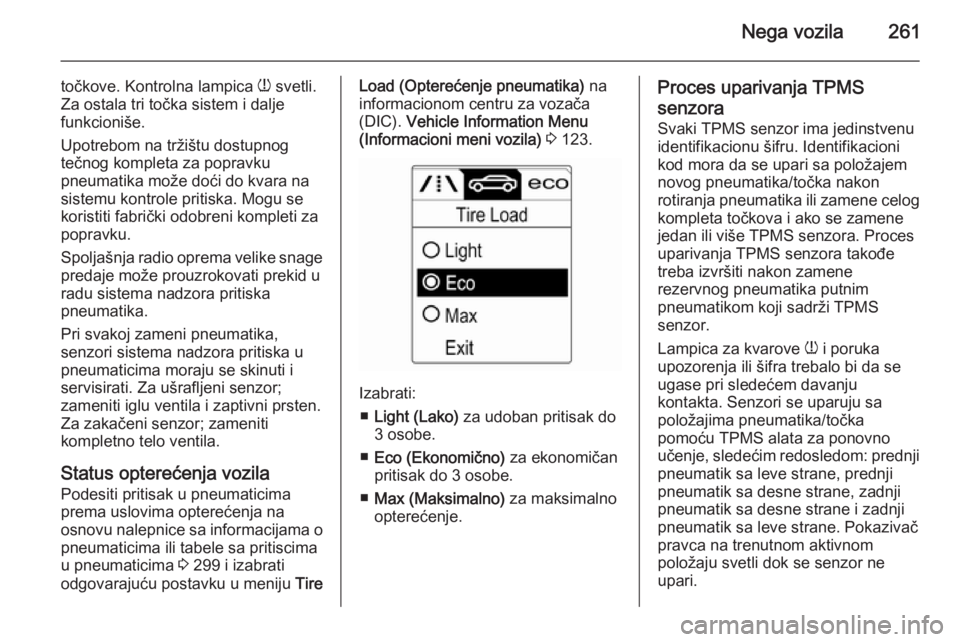

Nega vozila261
točkove. Kontrolna lampica w svetli.
Za ostala tri točka sistem i dalje
funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku.
Spoljašnja radio oprema velike snage
predaje može prouzrokovati prekid u radu sistema nadzora pritiska
pneumatika.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor;
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor; zameniti
kompletno telo ventila.
Status opterećenja vozila Podesiti pritisak u pneumaticimaprema uslovima opterećenja na
osnovu nalepnice sa informacijama o
pneumaticima ili tabele sa pritiscima
u pneumaticima 3 299 i izabrati
odgovarajuću postavku u meniju TireLoad (Opterećenje pneumatika) na
informacionom centru za vozača
(DIC). Vehicle Information Menu
(Informacioni meni vozila) 3 123.
Izabrati:
■ Light (Lako) za udoban pritisak do
3 osobe.
■ Eco (Ekonomično) za ekonomičan
pritisak do 3 osobe.
■ Max (Maksimalno) za maksimalno
opterećenje.
Proces uparivanja TPMS
senzora
Svaki TPMS senzor ima jedinstvenu
identifikacionu šifru. Identifikacioni
kod mora da se upari sa položajem
novog pneumatika/točka nakon
rotiranja pneumatika ili zamene celog kompleta točkova i ako se zamene
jedan ili više TPMS senzora. Proces
uparivanja TPMS senzora takođe
treba izvršiti nakon zamene
rezervnog pneumatika putnim
pneumatikom koji sadrži TPMS
senzor.
Lampica za kvarove w i poruka
upozorenja ili šifra trebalo bi da se
ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima pneumatika/točka
pomoću TPMS alata za ponovno
učenje, sledećim redosledom: prednji pneumatik sa leve strane, prednjipneumatik sa desne strane, zadnji
pneumatik sa desne strane i zadnji
pneumatik sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.

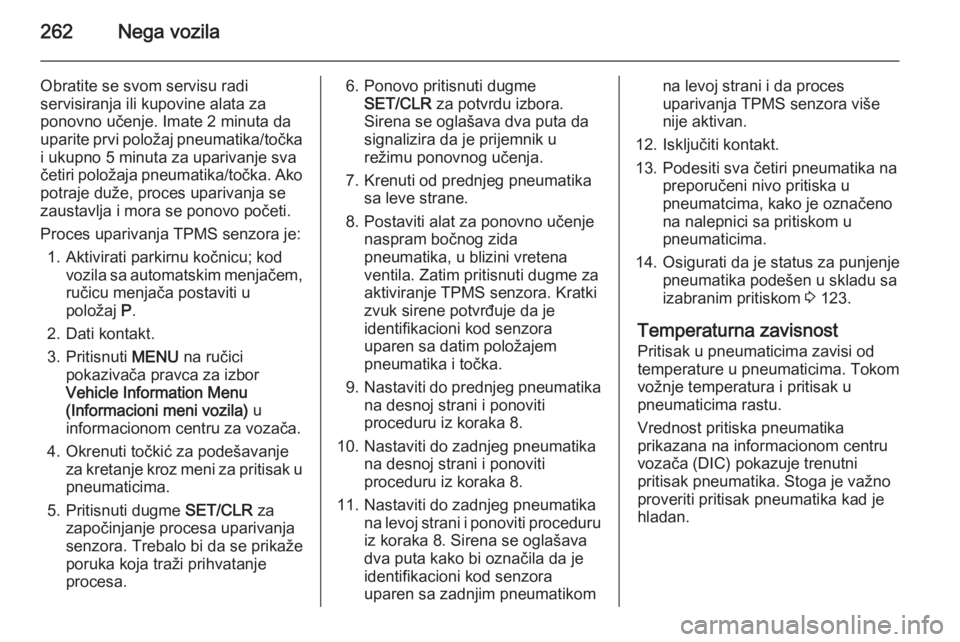

262Nega vozila
Obratite se svom servisu radi
servisiranja ili kupovine alata za
ponovno učenje. Imate 2 minuta da
uparite prvi položaj pneumatika/točka
i ukupno 5 minuta za uparivanje sva
četiri položaja pneumatika/točka. Ako potraje duže, proces uparivanja se
zaustavlja i mora se ponovo početi.
Proces uparivanja TPMS senzora je: 1. Aktivirati parkirnu kočnicu; kod vozila sa automatskim menjačem,
ručicu menjača postaviti u
položaj P.
2. Dati kontakt.
3. Pritisnuti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) u
informacionom centru za vozača.
4. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
5. Pritisnuti dugme SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.6. Ponovo pritisnuti dugme SET/CLR za potvrdu izbora.
Sirena se oglašava dva puta da
signalizira da je prijemnik u
režimu ponovnog učenja.
7. Krenuti od prednjeg pneumatika sa leve strane.
8. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme za aktiviranje TPMS senzora. Kratki
zvuk sirene potvrđuje da je
identifikacioni kod senzora
uparen sa datim položajem
pneumatika i točka.
9. Nastaviti do prednjeg pneumatika
na desnoj strani i ponoviti
proceduru iz koraka 8.
10. Nastaviti do zadnjeg pneumatika na desnoj strani i ponoviti
proceduru iz koraka 8.
11. Nastaviti do zadnjeg pneumatika na levoj strani i ponoviti proceduru
iz koraka 8. Sirena se oglašava
dva puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim pneumatikomna levoj strani i da proces
uparivanja TPMS senzora više
nije aktivan.
12. Isključiti kontakt.
13. Podesiti sva četiri pneumatika na preporučeni nivo pritiska u
pneumatcima, kako je označeno
na nalepnici sa pritiskom u
pneumaticima.
14. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 123.
Temperaturna zavisnost Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.
Vrednost pritiska pneumatika
prikazana na informacionom centru
vozača (DIC) pokazuje trenutni
pritisak pneumatika. Stoga je važno
proveriti pritisak pneumatika kad je
hladan.
