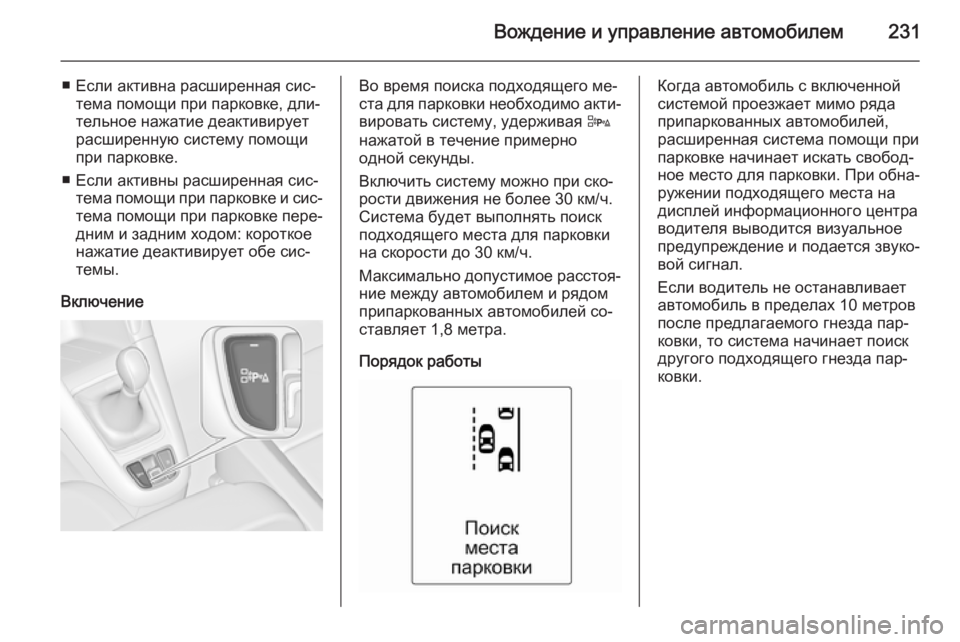

Вождение и управление автомобилем231
■ Если активна расширенная сис‐тема помощи при парковке, дли‐
тельное нажатие деактивирует
расширенную систему помощи
при парковке.
■ Если активны расширенная сис‐ тема помощи при парковке и сис‐
тема помощи при парковке пере‐
дним и задним ходом: короткое нажатие деактивирует обе сис‐
темы.
ВключениеВо время поиска подходящего ме‐
ста для парковки необходимо акти‐ вировать систему, удерживая D
нажатой в течение примерно
одной секунды.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐
ставляет 1,8 метра.
Порядок работыКогда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
расширенная система помощи при
парковке начинает искать свобод‐
ное место для парковки. При обна‐
ружении подходящего места на
дисплей информационного центра
водителя выводится визуальное
предупреждение и подается звуко‐
вой сигнал.
Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого гнезда пар‐
ковки, то система начинает поиск
другого подходящего гнезда пар‐
ковки.

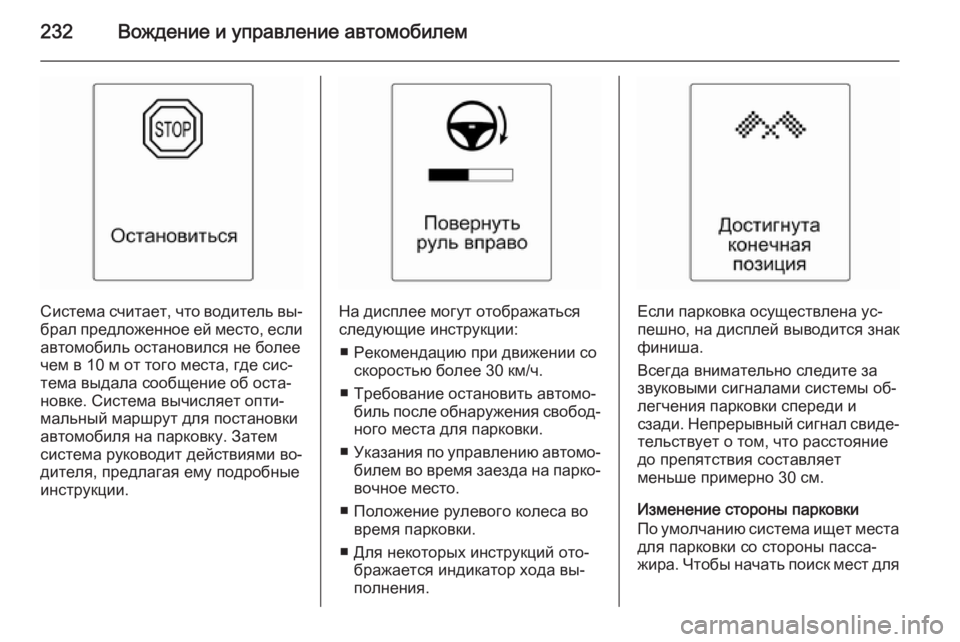

232Вождение и управление автомобилем
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐
дителя, предлагая ему подробные
инструкции.На дисплее могут отображаться
следующие инструкции:
■ Рекомендацию при движении со скоростью более 30 км/ч.
■ Требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки.
■ Указания по управлению автомо‐
билем во время заезда на парко‐
вочное место.
■ Положение рулевого колеса во время парковки.
■ Для некоторых инструкций ото‐ бражается индикатор хода вы‐
полнения.Если парковка осуществлена ус‐
пешно, на дисплей выводится знак
финиша.
Всегда внимательно следите за
звуковыми сигналами системы об‐
легчения парковки спереди и
сзади. Непрерывный сигнал свиде‐ тельствует о том, что расстояние
до препятствия составляет
меньше примерно 30 см.
Изменение стороны парковки
По умолчанию система ищет места
для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для

Вождение и управление автомобилем233
парковки со стороны водителя,
включите указатель поворота со
стороны водителя и не выключайте
его, пока выполняется поиск места.
Как только указатель поворота бу‐
дет выключен, система снова нач‐
нет поиск места для парковки со
стороны пассажира.
Приоритеты индикации сообщений на дисплее
При включении расширенной сис‐
темы помощи при парковке на дис‐
плее информационного центра во‐ дителя появляется сообщение. Ин‐
дикация расширенной системы по‐
мощи при парковке на дисплее ин‐
формационного центра водителя
может прерываться выводом ин‐
формационных сообщений более
высокого приоритета. После того
как текущее сообщение будет под‐
тверждено нажатием кнопки
SET/CLR на рычаге указателей по‐
ворота, на дисплей будут снова вы‐
водиться сообщения системы
упреждающей помощи при пар‐
ковке, и вы сможете продолжить
выполнение парковки.Выключение
Система отключается в следую‐
щих случаях:
■ при кратковременном нажатии D , если активированы расши‐
ренная система помощи при пар‐
ковке и система помощи при пар‐
ковке передним и задним ходом
■ при длинном нажатии D, если
активирована расширенная сис‐
тема помощи при парковке
■ маневр парковки успешно завер‐
шен
■ движении со скоростью более 30 км/ч
■ выключено зажигание
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей информационного центра
водителя выводится сообщение
Парковка отключена .Неисправности
Сообщения выводятся на дисплей
информационного центра води‐
теля в следующих случаях:
■ Система неисправна.
■ Водитель не выполнил как сле‐ довало парковочный маневр.
■ Система не работает.
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐ ствие, на дисплей информацион‐
ного центра водителя выводится
сообщение Остановиться . После
удаления объекта маневр для пар‐ ковки будет возобновлен. Если
препятствие не удалено, система будет отключена. Нажмите и удер‐
живайте D примерно
одну секунду, чтобы включить сис‐
тему и найти новое свободное ме‐ сто для парковки.

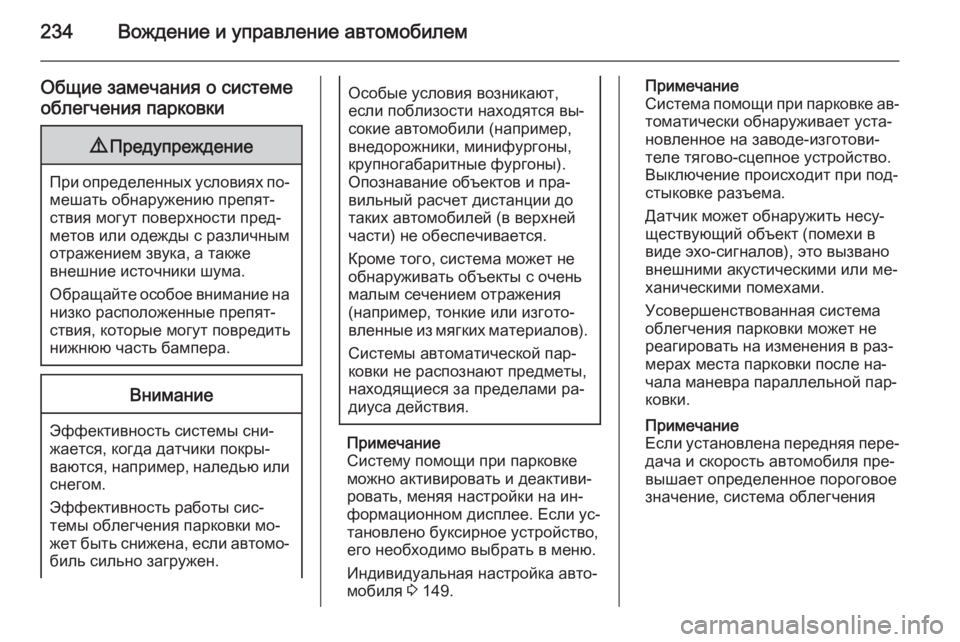

234Вождение и управление автомобилем
Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы сни‐
жается, когда датчики покры‐
ваются, например, наледью или
снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.
Особые условия возникают,
если поблизости находятся вы‐
сокие автомобили (например,
внедорожники, минифургоны,
крупногабаритные фургоны).
Опознавание объектов и пра‐
вильный расчет дистанции до
таких автомобилей (в верхней
части) не обеспечивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической пар‐
ковки не распознают предметы,
находящиеся за пределами ра‐
диуса действия.
Примечание
Систему помощи при парковке
можно активировать и деактиви‐
ровать, меняя настройки на ин‐
формационном дисплее. Если ус‐
тановлено буксирное устройство,
его необходимо выбрать в меню.
Индивидуальная настройка авто‐
мобиля 3 149.
Примечание
Система помощи при парковке ав‐ томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство. Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано внешними акустическими или ме‐
ханическими помехами.
Усовершенствованная система
облегчения парковки может не
реагировать на изменения в раз‐
мерах места парковки после на‐
чала маневра параллельной пар‐ ковки.
Примечание
Если установлена передняя пере‐
дача и скорость автомобиля пре‐
вышает определенное пороговое
значение, система облегчения

Вождение и управление автомобилем235
парковки задним ходом деактиви‐
руется, когда выдвинута задняя
система перевозки грузов.
Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю сис‐
тему перевозки грузов и выдаст
предупреждающий звук зуммера.
Для отключения системы облег‐
чения парковки кратковременно нажмите D.
Примечание
После получения автомобиля с
завода систему упреждающей по‐
мощи при парковке необходимо
откалибровать. Для оптимальной
работы системы помощи при пар‐
ковке необходимо предвари‐
тельно проехать не меньше
35 км по маршруту, содержащему
несколько поворотов.Система
предупреждения о
препятствиях в боковых мертвых зонах Система предупреждения о пре‐пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐
кал, если обнаруживает объекты,
которые могут быть невидимы во внутренних и наружных зеркалах.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
■ быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон
■ пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐
лосы движения.

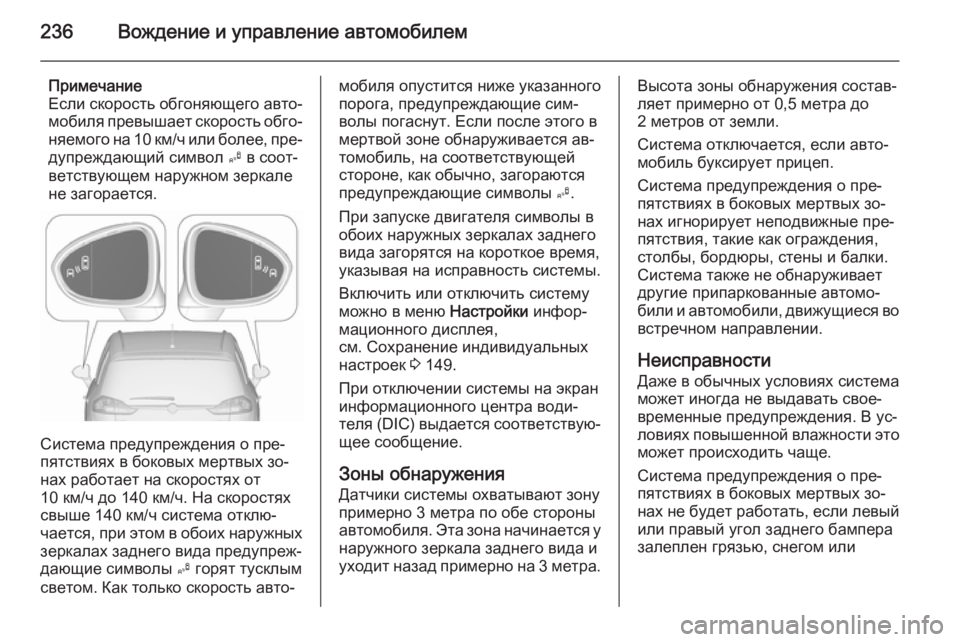

236Вождение и управление автомобилем
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более, пре‐
дупреждающий символ B в соот‐
ветствующем наружном зеркале
не загорается.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных
зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐
мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню Настройки инфор‐
мационного дисплея,
см. Сохранение индивидуальных
настроек 3 149.
При отключении системы на экран
информационного центра води‐
теля (DIC) выдается соответствую‐ щее сообщение.
Зоны обнаружения
Датчики системы охватывают зону
примерно 3 метра по обе стороны
автомобиля. Эта зона начинается у
наружного зеркала заднего вида и
уходит назад примерно на 3 метра .Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.
Система отключается, если авто‐ мобиль буксирует прицеп.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐
пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во
встречном направлении.
Неисправности Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В ус‐
ловиях повышенной влажности это
может происходить чаще.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или

Вождение и управление автомобилем237
инеем, а также во время сильного
дождя. Инструкции по очистке
3 309.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
(DIC) выводится сообщение. Если
неисправность не пропадает, обра‐ титесь за помощью на станцию тех‐
обслуживания.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐
жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля
зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.

238Вождение и управление автомобилем
Высокое расположение камеры
позволяет видеть на дисплее зад‐ ний бампер, что помогает води‐
телю сориентироваться в про‐
странстве.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 149.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Настройки дисплея
Navi 650/Navi 950 : Яркость можно
регулировать кнопками со стрел‐ ками вверх/вниз на многофункцио‐
нальной ручке.
