2015.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

Места для хранения87
5. Закрепляйте велосипеды с по‐мощью крепежных кронштей‐
нов и ремней так же, как и пер‐
вый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐
педа следует использовать
длинный дополнительный кре‐
пежный кронштейн.Для установки четвертого вело‐
сипеда следует использовать
короткий дополнительный кре‐
пежный кронштейн. Кронштейн
крепится между рамами треть‐
его и четвертого велосипедов.
6. Дополнительно закрепите оба колеса четвертого велосипеда
в колесных уступах при помощи хомутов.
Рекомендуется закрепить на край‐
нем заднем велосипеде предупре‐
дительный знак, чтобы привлечь
внимание других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть до‐
ступ к багажному отделению.
■ Без дополнительного крон‐ штейна:
Нажмите на рычаг (1), чтобы от‐
крепить его.
Потяните раму (2) назад, чтобы
сложить заднюю систему пере‐
возки грузов.

88Места для хранения
■ С дополнительным кронштей‐ном:9 Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система на‐
клонится назад. Опасность
травмирования.
Удерживайте раму (1) послед‐
него установленного велосипеда
одной рукой, а второй потяните
за петлю (2), чтобы разблокиро‐
вать крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю сис‐
тему перевозки грузов.
При раскладывании задней сис‐
темы перевозки грузов автомати‐
чески включаются задние габарит‐
ные огни.9 Предупреждение
Задвигая каретку задней сис‐
темы перевозки грузов, про‐
верьте, чтобы она надежно за‐
фиксировалась в сложенном по‐ ложении.
Снятие велосипедов
Освободите фиксирующие реме‐
шки на шинах велосипеда.
Поверните ручку против часовой
стрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде чем снимать последний за‐
крепленный велосипед, необхо‐
димо демонтировать дополнитель‐ ный кронштейн.
1. Сложите колесные уступы.
2. Расстегните ремень.

Места для хранения89

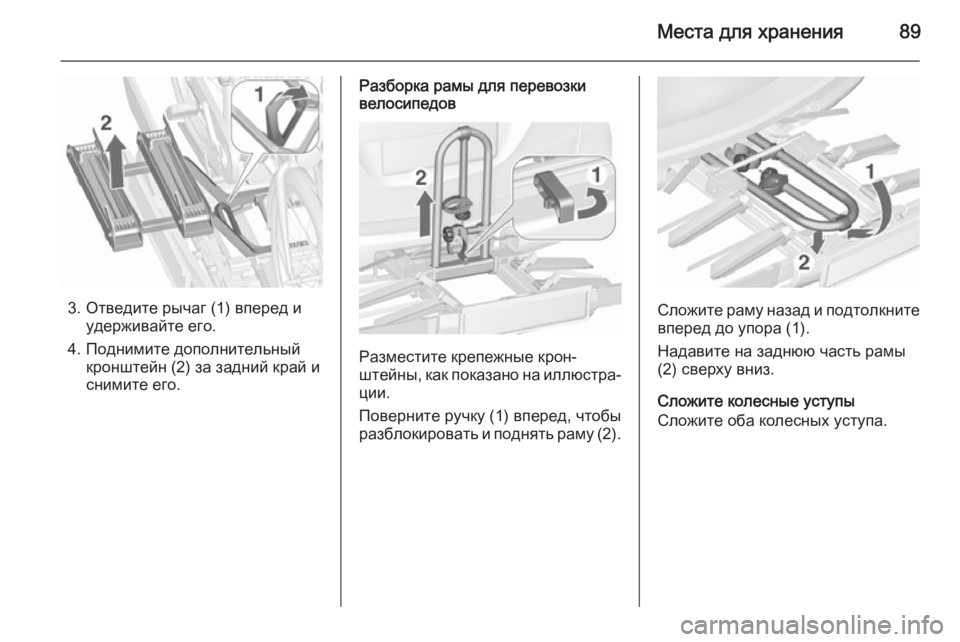

3. Отведите рычаг (1) вперед иудерживайте его.
4. Поднимите дополнительный кронштейн (2) за задний край иснимите его.
Разборка рамы для перевозки
велосипедов
Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку (1) вперед, чтобы
разблокировать и поднять раму (2).
Сложите раму назад и подтолкните
вперед до упора (1).
Надавите на заднюю часть рамы
(2) сверху вниз.
Сложите колесные уступы
Сложите оба колесных уступа.

90Места для хранения

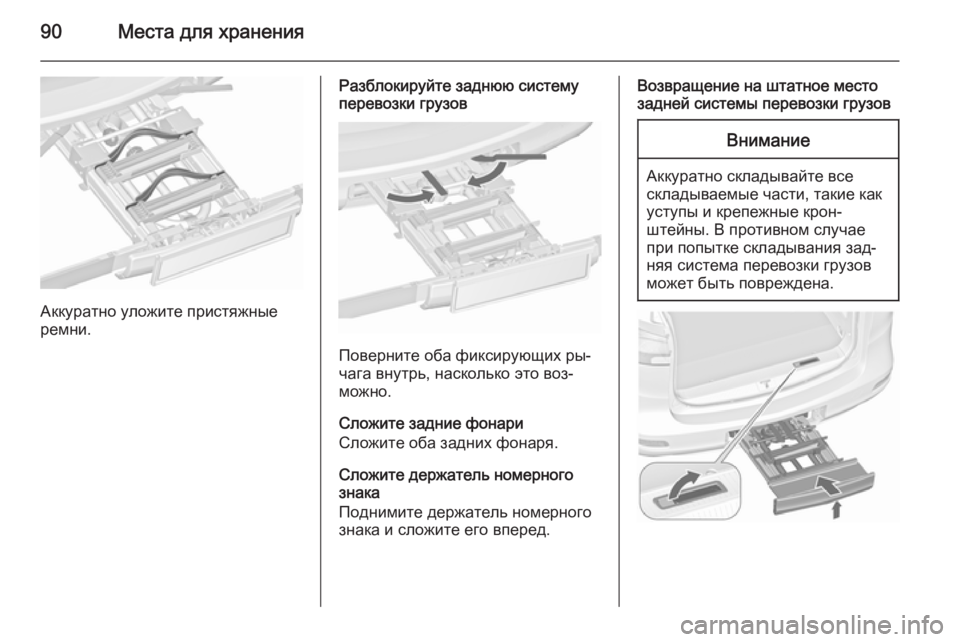

Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
Поверните оба фиксирующих ры‐
чага внутрь, насколько это воз‐
можно.
Сложите задние фонари
Сложите оба задних фонаря.
Сложите держатель номерного
знака
Поднимите держатель номерного
знака и сложите его вперед.
Возвращение на штатное место
задней системы перевозки грузовВнимание
Аккуратно складывайте все
складываемые части, такие как
уступы и крепежные крон‐
штейны. В противном случае
при попытке складывания зад‐
няя система перевозки грузов
может быть повреждена.

Места для хранения91

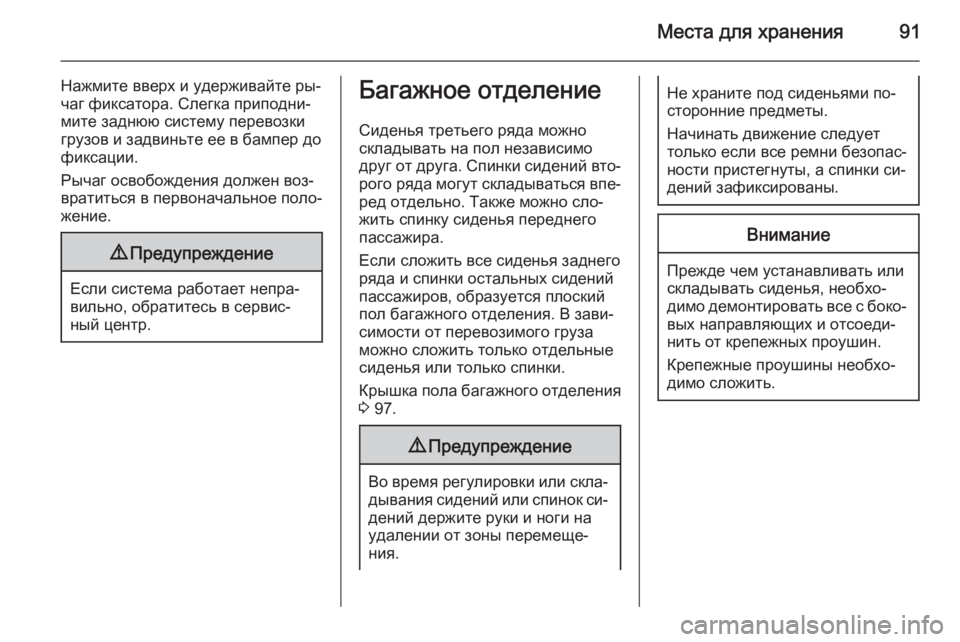

Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите заднюю систему перевозки грузов и задвиньте ее в бампер дофиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐ ный центр.
Багажное отделение
Сиденья третьего ряда можно
складывать на пол независимо
друг от друга. Спинки сидений вто‐ рого ряда могут складываться впе‐
ред отдельно. Также можно сло‐
жить спинку сиденья переднего
пассажира.
Если сложить все сиденья заднего
ряда и спинки остальных сидений
пассажиров, образуется плоский
пол багажного отделения. В зави‐
симости от перевозимого груза
можно сложить только отдельные
сиденья или только спинки.
Крышка пола багажного отделения 3 97.9 Предупреждение
Во время регулировки или скла‐
дывания сидений или спинок си‐
дений держите руки и ноги на
удалении от зоны перемеще‐
ния.
Не храните под сиденьями по‐
сторонние предметы.
Начинать движение следует
только если все ремни безопас‐
ности пристегнуты, а спинки си‐
дений зафиксированы.Внимание
Прежде чем устанавливать или
складывать сиденья, необхо‐
димо демонтировать все с боко‐ вых направляющих и отсоеди‐нить от крепежных проушин.
Крепежные проушины необхо‐
димо сложить.

92Места для хранения

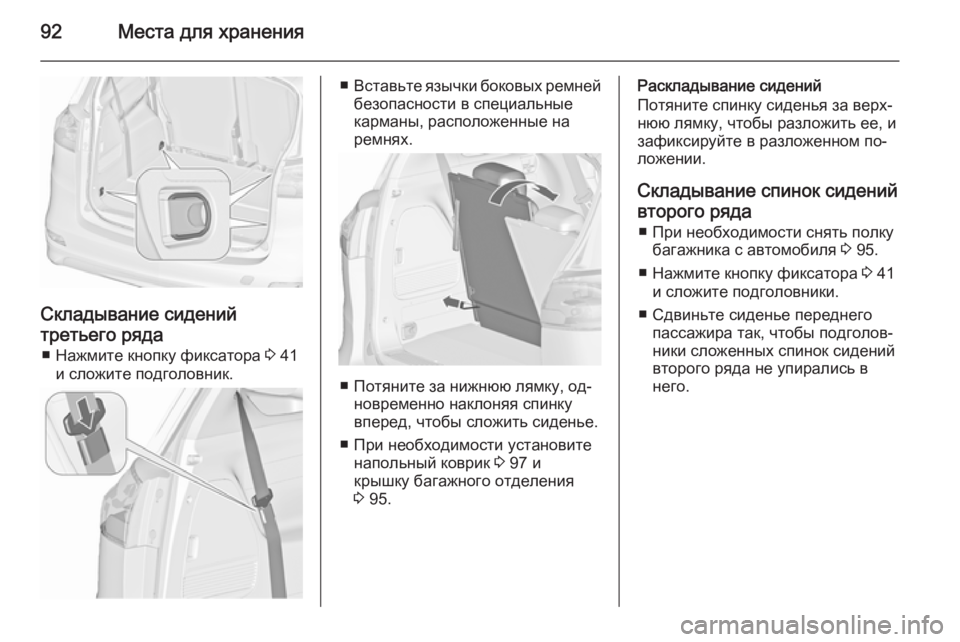

Складывание сидений
третьего ряда ■ Нажмите кнопку фиксатора 3 41
и сложите подголовник.
■ Вставьте язычки боковых ремней
безопасности в специальные
карманы, расположенные на
ремнях.
■ Потяните за нижнюю лямку, од‐ новременно наклоняя спинку
вперед, чтобы сложить сиденье.
■ При необходимости установите напольный коврик 3 97 и
крышку багажного отделения
3 95.
Раскладывание сидений
Потяните спинку сиденья за верх‐
нюю лямку, чтобы разложить ее, и зафиксируйте в разложенном по‐
ложении.
Складывание спинок сидений
второго ряда ■ При необходимости снять полку багажника с автомобиля 3 95.
■ Нажмите кнопку фиксатора 3 41
и сложите подголовники.
■ Сдвиньте сиденье переднего пассажира так, чтобы подголов‐
ники сложенных спинок сидений
второго ряда не упирались в
него.

Места для хранения93

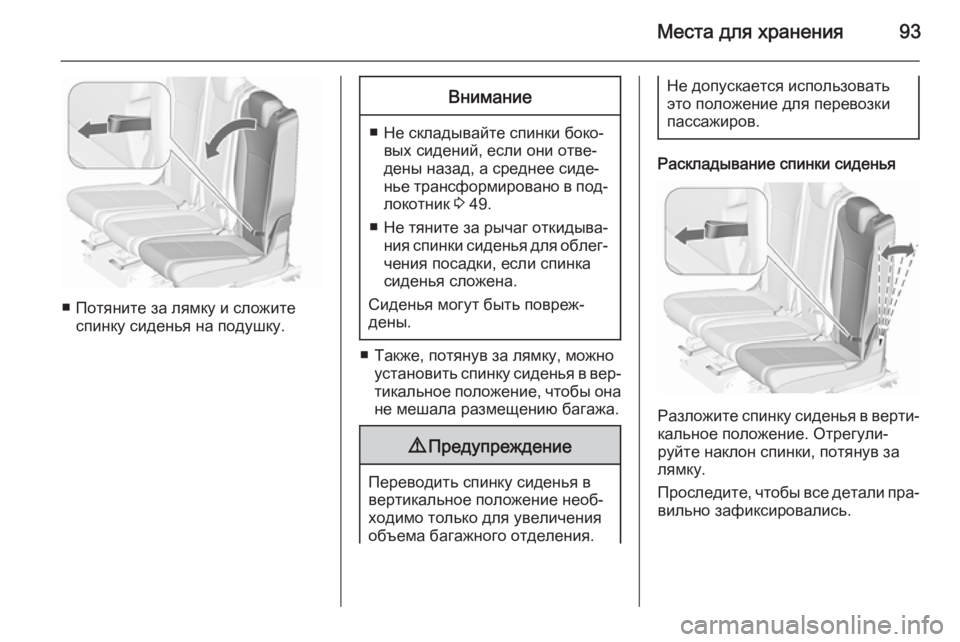

■ Потяните за лямку и сложитеспинку сиденья на подушку.
Внимание
■ Не складывайте спинки боко‐вых сидений, если они отве‐
дены назад, а среднее сиде‐
нье трансформировано в под‐
локотник 3 49.
■ Не тяните за рычаг откидыва‐ ния спинки сиденья для облег‐чения посадки, если спинка
сиденья сложена.
Сиденья могут быть повреж‐
дены.
■ Также, потянув за лямку, можно установить спинку сиденья в вер‐тикальное положение, чтобы она
не мешала размещению багажа.
9 Предупреждение
Переводить спинку сиденья в
вертикальное положение необ‐
ходимо только для увеличения
объема багажного отделения.
Не допускается использовать
это положение для перевозки
пассажиров.
Раскладывание спинки сиденья
Разложите спинку сиденья в верти‐
кальное положение. Отрегули‐
руйте наклон спинки, потянув за
лямку.
Проследите, чтобы все детали пра‐ вильно зафиксировались.

94Места для хранения9Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
личной травмы, повреждения
груза или автомобиля в случае
резкого торможения или столк‐
новения.
Складывание спинки сиденья
переднего пассажира
Если автомобиль укомплектован
сиденьем переднего пассажира
с механизмом разблокировки,
спинку сиденья можно сложить
вперед для перевозки особо длин‐
номерных грузов.
■ Нажмите кнопку фиксатора 3 41
и сложите подголовник.
■ Сдвиньте сиденье переднего пассажира так, чтобы при скла‐
дывании его спинки подголовник
не упирался в панель приборов.
■ Потяните за рычаг и сложите спинку сиденья на подушку, за‐
тем отпустите рычаг. Спинку си‐
денья можно зафиксировать в
двух промежуточных положе‐
ниях. Спинка сиденья должна за‐
фиксироваться в новом положе‐
нии с характерным щелчком.
Раскладывание спинки сиденья
■ Потяните за рычаг и разложите спинку, установив ее в необходи‐мое положение, затем отпустите
рычаг. Спинка сиденья должна
зафиксироваться в новом поло‐
жении с характерным щелчком.
■ Отрегулируйте положение си‐ денья и подголовника.
Задний ящик для
хранения вещей В боковых панелях с обеих сторон
багажного отделения располо‐
жены дополнительные багажные
полки.
