2015.5 OPEL ZAFIRA C Инструкция по эксплуатации (in Russian)

Места для хранения95
Чтобы открыть полку, освободите
крышку в боковой декоративной
панели и снимите ее.
Отсеки в полу багажного
отделения
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Поднимите крышку пола, чтобы от‐
крыть доступ к ним.
Крышка багажного
отделения
Не кладите на крышку багажного
отделения тяжелые преметы и предметы с острыми кромками.
Прежде чем устанавливать крышку багажного отделения, вставьте
язычки боковых ремней безопас‐
ности в специальные карманы, рас‐
положенные на ремнях.

96Места для хранения
Закрывание
За ручку вытяните крышку багаж‐
ника назад и вставьте ее в боковые
кронштейны.
Открывание
Снимите крышку багажного отде‐
ления с боковых кронштейнов.
Придерживайте ее, пока она пол‐
ностью не скрутится.
Демонтаж
Откройте крышку багажного отде‐
ления.
Потяните вверх и удерживайте ры‐
чаг фиксатора. Приподнимите
крышку багажного отделения
справа и выньте из креплений.
Хранение в багажном
отделении
Если крышка багажного отделения
не используется, сложите ее в предусмотренное для нее отделе‐
ние в полу багажного отделения.

Места для хранения97
Откройте крышку пола багажного
отделения рядом с проемом двери багажного отделения.
Уложите крышку верхней стороной вниз, вставив левый рычаг фикса‐
тора в отверстие в правой части от‐
деления для хранения.
Закрепите крышку багажного отде‐ ления липкой лентой.
Установка
Вставьте левую сторону крышки
багажного отделения в выемку, вы‐ тяните рычаг фиксатора вверх и
удерживайте его в этом положе‐
нии, вставьте правую сторону
крышки багажного отделения и за‐
фиксируйте.
Крышка заднего
напольного отсека
Крышка пола
На автомобилях, не укомплекто‐
ванных третьим рядом сидений,
под крышкой пола багажного отде‐
ления размещены дополнитель‐
ные отсеки для хранения вещей.
Чтобы открыть крышку, потяните
ее вверх и сложите за задним ря‐
дом сидений.

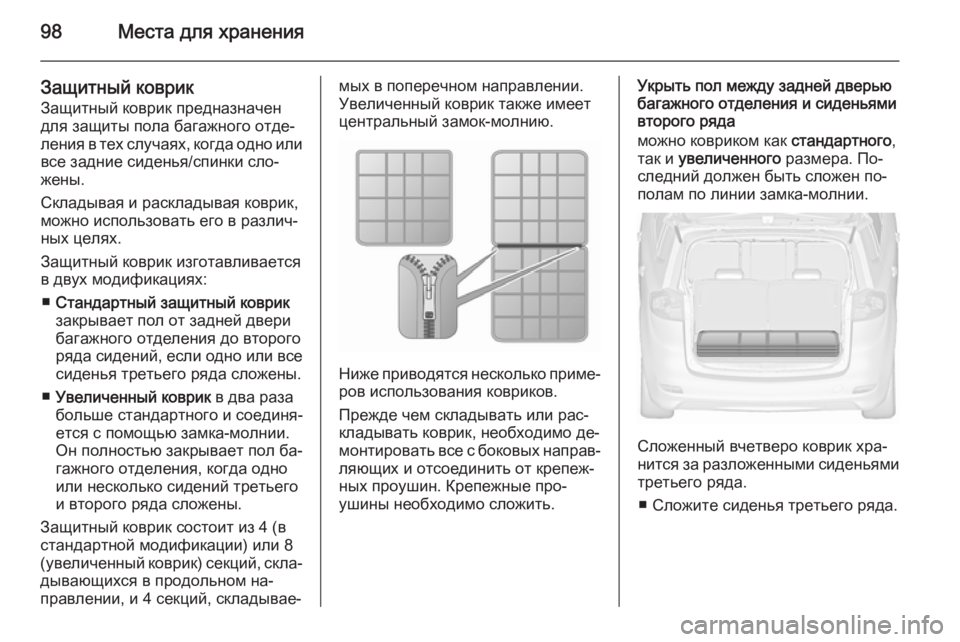

98Места для хранения
Защитный коврикЗащитный коврик предназначен
для защиты пола багажного отде‐
ления в тех случаях, когда одно или все задние сиденья/спинки сло‐
жены.
Складывая и раскладывая коврик,
можно использовать его в различ‐
ных целях.
Защитный коврик изготавливается
в двух модификациях:
■ Стандартный защитный коврик
закрывает пол от задней двери
багажного отделения до второго
ряда сидений, если одно или все сиденья третьего ряда сложены.
■ Увеличенный коврик в два раза
больше стандартного и соединя‐
ется с помощью замка-молнии. Он полностью закрывает пол ба‐гажного отделения, когда одно
или несколько сидений третьего
и второго ряда сложены.
Защитный коврик состоит из 4 (в
стандартной модификации) или 8
(увеличенный коврик) секций, скла‐
дывающихся в продольном на‐
правлении, и 4 секций, складывае‐мых в поперечном направлении.
Увеличенный коврик также имеет
центральный замок-молнию.
Ниже приводятся несколько приме‐ ров использования ковриков.
Прежде чем складывать или рас‐
кладывать коврик, необходимо де‐
монтировать все с боковых направ‐
ляющих и отсоединить от крепеж‐
ных проушин. Крепежные про‐
ушины необходимо сложить.
Укрыть пол между задней дверью
багажного отделения и сиденьями
второго ряда
можно ковриком как стандартного,
так и увеличенного размера. По‐
следний должен быть сложен по‐ полам по линии замка-молнии.
Сложенный вчетверо коврик хра‐
нится за разложенными сиденьями
третьего ряда.
■ Сложите сиденья третьего ряда.

Места для хранения99
■ Разложите коврик таким об‐разом, чтобы его первая секция
закрывала спинки сидений вто‐
рого ряда.
■ При складывании спинок сиде‐ ний второго ряда коврик разло‐
жится автоматически, закрывая
пространство между обоими ря‐
дами сидений.
■ Чтобы можно было поднять одно
сиденье в третьем ряду, сложите коврик пополам в продольном
направлении.■ При погрузке тяжелых предметов
немного вытяните коврик на по‐
рог багажного отделения, чтобы
защитить его от повреждений.
Поднимите нависающий край
коврика, прежде чем закрывать
заднюю дверь багажного отделе‐
ния.
Укрыть пол багажного отделения
до спинок передних сидений
Возможно только с ковриком
увеличенного размера , сложенным
вдвое по линии молнии.
Разложите коврик до второго ряда
сидений, как описано ранее.■ Сложите спинки сидений второго
ряда.
■ Разложите сложенный вдвое ко‐ врик, чтобы полностью закрыть
пол багажного отделения. Пер‐ вая секция коврика должна за‐
крывать спинки передних сиде‐
ний.

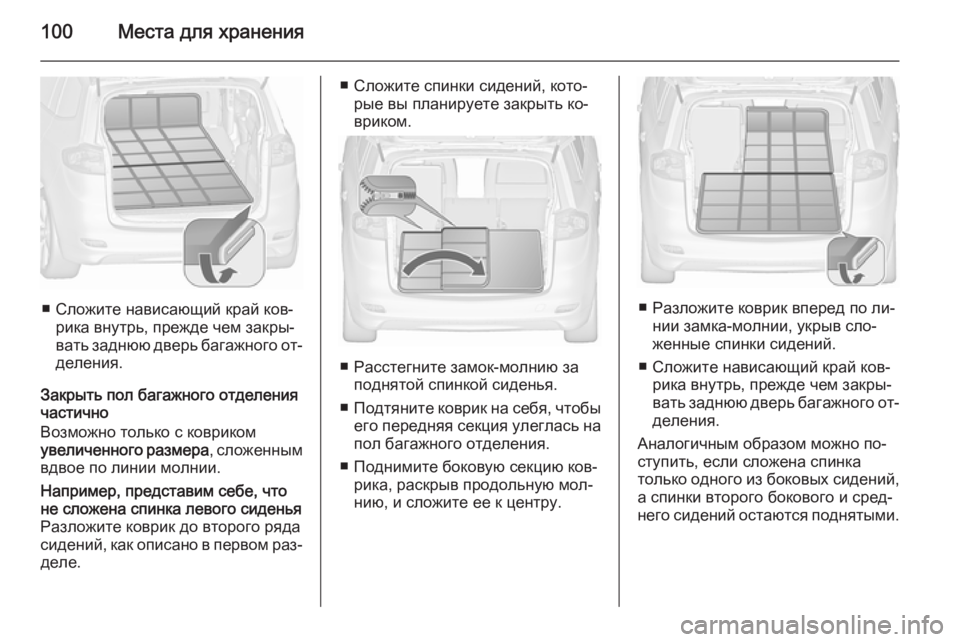

100Места для хранения
■ Сложите нависающий край ков‐рика внутрь, прежде чем закры‐
вать заднюю дверь багажного от‐ деления.
Закрыть пол багажного отделения
частично
Возможно только с ковриком
увеличенного размера , сложенным
вдвое по линии молнии.
Например, представим себе, что
не сложена спинка левого сиденья
Разложите коврик до второго ряда
сидений, как описано в первом раз‐ деле.■ Сложите спинки сидений, кото‐ рые вы планируете закрыть ко‐
вриком.
■ Расстегните замок-молнию за поднятой спинкой сиденья.
■ Подтяните коврик на себя, чтобы
его передняя секция улеглась на пол багажного отделения.
■ Поднимите боковую секцию ков‐ рика, раскрыв продольную мол‐
нию, и сложите ее к центру.
■ Разложите коврик вперед по ли‐ нии замка-молнии, укрыв сло‐
женные спинки сидений.
■ Сложите нависающий край ков‐ рика внутрь, прежде чем закры‐
вать заднюю дверь багажного от‐
деления.
Аналогичным образом можно по‐
ступить, если сложена спинка
только одного из боковых сидений, а спинки второго бокового и сред‐
него сидений остаются поднятыми.

Места для хранения101
Если сложена только спинка сред‐
него сиденья
Разложите коврик до второго ряда
сидений, как описано в первом раз‐
деле.
■ Сложите спинку среднего си‐ денья, которую вы планируете
закрыть ковриком.
■ Раскройте замок-молнию за спинками обоих боковых сиде‐
ний.
■ Подтяните коврик на себя, чтобы
его передняя секция улеглась на пол багажного отделения.
■ Поднимите обе крайние секции коврика, расстегнув молнию, и
сложите их к центру.
■ Затем разложите меньшую верх‐
нюю часть двойного коврика впе‐ ред, накрыв сложенную спинку
центрального сиденья.
■ Сложите нависающий край ков‐ рика внутрь, прежде чем закры‐
вать заднюю дверь багажного от‐ деления.
На приведенных иллюстрациях по‐ казаны дополнительные варианты
использования коврика.
Пример укладывания коврика для
перевозки длинномерных грузов,
например лыж.

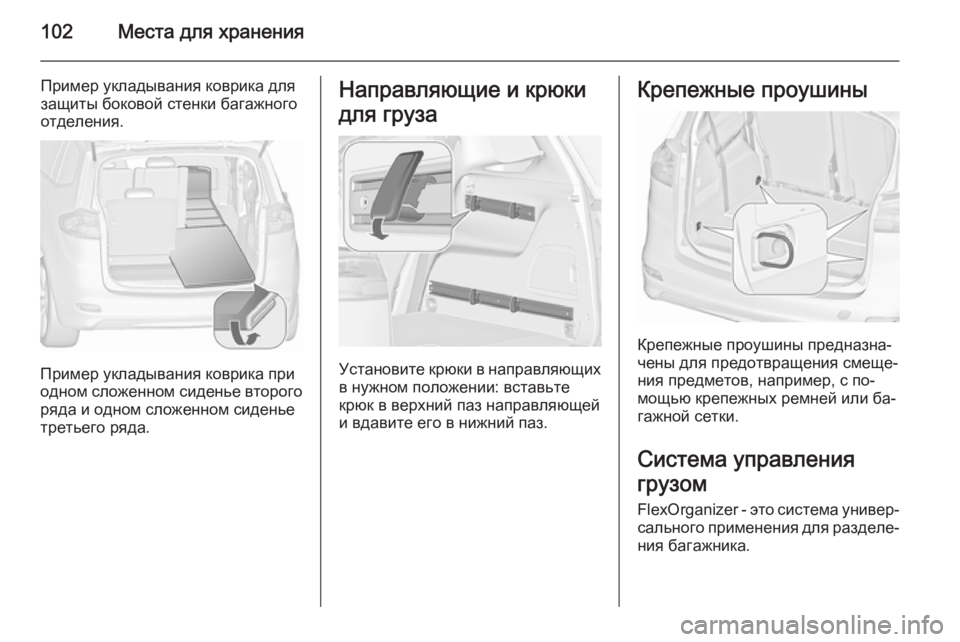

102Места для хранения
Пример укладывания коврика для
защиты боковой стенки багажного отделения.
Пример укладывания коврика при
одном сложенном сиденье второго ряда и одном сложенном сиденье
третьего ряда.
Направляющие и крюки
для груза
Установите крюки в направляющих в нужном положении: вставьте
крюк в верхний паз направляющей
и вдавите его в нижний паз.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Система управления
грузом FlexOrganizer - это система универ‐
сального применения для разделе‐
ния багажника.
