Вождение и управление автомобилем223
Общие сведения о системе
предупреждения о
фронтальном столкновении обоих типов9 Предупреждение
Система предупреждения о
фронтальном столкновении
лишь выявляет потенциальную
опасность, никак не задействуя тормозную систему. При слиш‐
ком быстром сближении с дви‐
жущимся впереди транспорт‐
ным средством водитель может
не успеть среагировать на вы‐
даваемое системой предупреж‐
дение, чтобы избежать столкно‐ вения.
Водитель несет всю ответствен‐
ность за поддержание соответ‐
ствующей дистанции следова‐
ния с учетом ситуации на до‐
роге, погодных условий и види‐
мости.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Водитель должен быть
готов в любой момент принять
меры и начать торможение.
Ограничения в работе системы
Система должна предупреждать
только об опасности столкновения
с другими автомобилями, однако
она может реагировать и на другие
металлические объекты.
В следующих обстоятельствах сис‐
тема предупреждения о фронталь‐ ном столкновении может не обна‐
ружить движущееся впереди
транспортное средство, либо эф‐
фективность работы датчика мо‐
жет снизиться:
■ при движении по извилистой до‐ роге
■ в условиях ограниченной види‐ мости из-за погодных условий,
например в тумане, во время до‐ ждя или снегопада
■ если датчик закрыт наледью, снегом или грязью либо если по‐
вреждено ветровое стекло
Индикатор расстояния
до препятствия
Функция индикации дистанции ис‐
пользуется для отображения ди‐
станции до идущего впереди
транспортного средства. В зависи‐
мости от комплектации автомо‐
биля система может использовать
для оценки расстояния до движу‐
щегося впереди по той же полосе
транспортного средства располо‐ женный за решеткой радиатора ра‐ диолокационный датчик или ка‐
меру переднего вида, установлен‐
ную за ветровым стеклом. Данная
функция работает на скорости не
менее 40 км/ч.

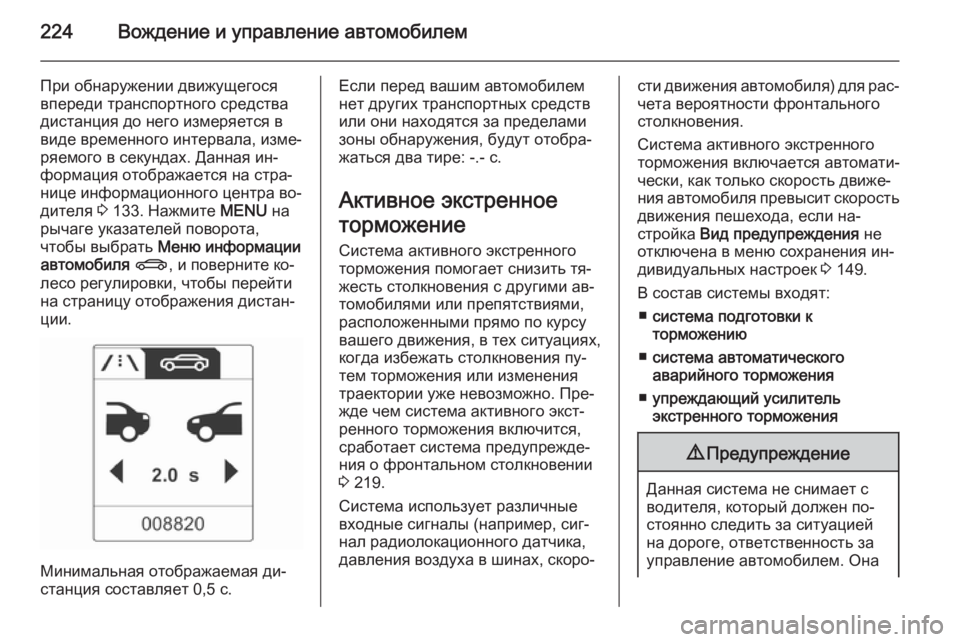

224Вождение и управление автомобилем
При обнаружении движущегося
впереди транспортного средства
дистанция до него измеряется в
виде временного интервала, изме‐
ряемого в секундах. Данная ин‐
формация отображается на стра‐
нице информационного центра во‐
дителя 3 133. Нажмите MENU на
рычаге указателей поворота,
чтобы выбрать Меню информации
автомобиля X , и поверните ко‐
лесо регулировки, чтобы перейти
на страницу отображения дистан‐
ции.
Минимальная отображаемая ди‐
станция составляет 0,5 с.
Если перед вашим автомобилем
нет других транспортных средств
или они находятся за пределами зоны обнаружения, будут отобра‐
жаться два тире: -.- с.
Активное экстренное
торможение Система активного экстренного
торможения помогает снизить тя‐
жесть столкновения с другими ав‐
томобилями или препятствиями,
расположенными прямо по курсу
вашего движения, в тех ситуациях, когда избежать столкновения пу‐
тем торможения или изменения
траектории уже невозможно. Пре‐
жде чем система активного экст‐
ренного торможения включится,
сработает система предупрежде‐
ния о фронтальном столкновении
3 219.
Система использует различные
входные сигналы (например, сиг‐
нал радиолокационного датчика,
давления воздуха в шинах, скоро‐сти движения автомобиля) для рас‐ чета вероятности фронтального
столкновения.
Система активного экстренного
торможения включается автомати‐
чески, как только скорость движе‐
ния автомобиля превысит скорость
движения пешехода, если на‐
стройка Вид предупреждения не
отключена в меню сохранения ин‐
дивидуальных настроек 3 149.
В состав системы входят: ■ система подготовки к
торможению
■ система автоматического
аварийного торможения
■ упреждающий усилитель
экстренного торможения9 Предупреждение
Данная система не снимает с
водителя, который должен по‐
стоянно следить за ситуацией
на дороге, ответственность за
управление автомобилем. Она

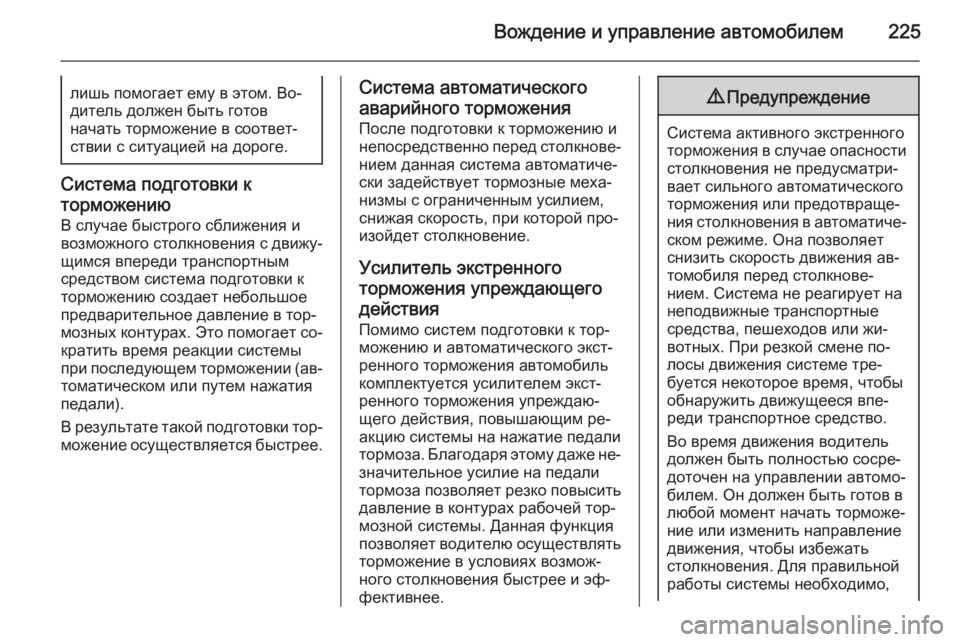

Вождение и управление автомобилем225лишь помогает ему в этом. Во‐дитель должен быть готов
начать торможение в соответ‐
ствии с ситуацией на дороге.
Система подготовки к
торможению
В случае быстрого сближения и возможного столкновения с движу‐
щимся впереди транспортным
средством система подготовки к
торможению создает небольшое
предварительное давление в тор‐
мозных контурах. Это помогает со‐ кратить время реакции системы
при последующем торможении (ав‐
томатическом или путем нажатия
педали).
В результате такой подготовки тор‐ можение осуществляется быстрее.
Система автоматического
аварийного торможения После подготовки к торможению инепосредственно перед столкнове‐ нием данная система автоматиче‐
ски задействует тормозные меха‐
низмы с ограниченным усилием,
снижая скорость, при которой про‐
изойдет столкновение.
Усилитель экстренного
торможения упреждающего действия
Помимо систем подготовки к тор‐
можению и автоматического экст‐
ренного торможения автомобиль
комплектуется усилителем экст‐
ренного торможения упреждаю‐
щего действия, повышающим ре‐
акцию системы на нажатие педали
тормоза. Благодаря этому даже не‐
значительное усилие на педали
тормоза позволяет резко повысить давление в контурах рабочей тор‐
мозной системы. Данная функция позволяет водителю осуществлять торможение в условиях возмож‐
ного столкновения быстрее и эф‐
фективнее.9 Предупреждение
Система активного экстренного
торможения в случае опасности столкновения не предусматри‐
вает сильного автоматического
торможения или предотвраще‐
ния столкновения в автоматиче‐
ском режиме. Она позволяет
снизить скорость движения ав‐
томобиля перед столкнове‐
нием. Система не реагирует на
неподвижные транспортные
средства, пешеходов или жи‐
вотных. При резкой смене по‐
лосы движения системе тре‐
буется некоторое время, чтобы
обнаружить движущееся впе‐
реди транспортное средство.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Он должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения. Для правильной
работы системы необходимо,

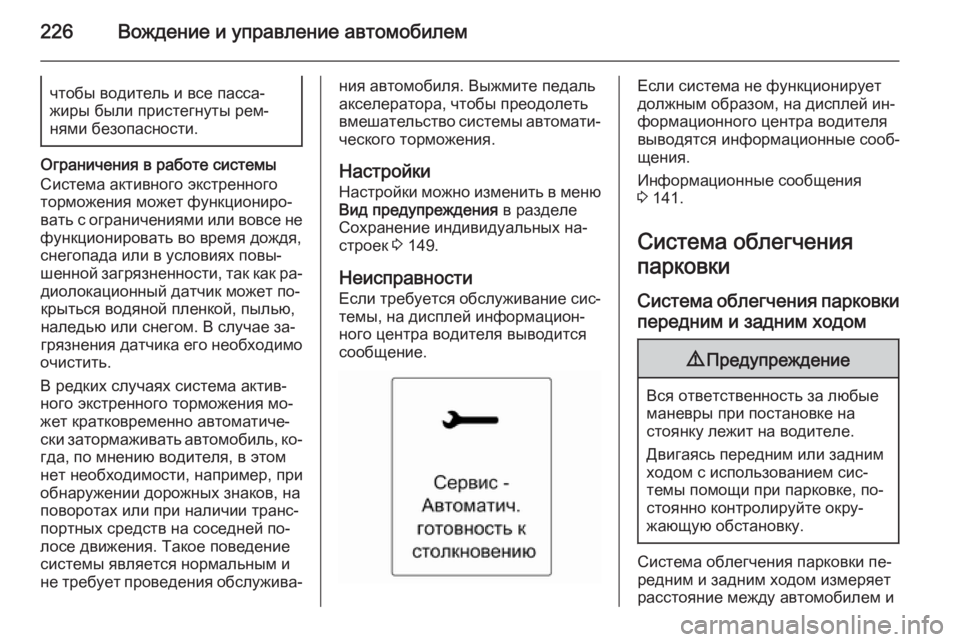

226Вождение и управление автомобилемчтобы водитель и все пасса‐
жиры были пристегнуты рем‐
нями безопасности.
Ограничения в работе системы
Система активного экстренного
торможения может функциониро‐
вать с ограничениями или вовсе не
функционировать во время дождя,
снегопада или в условиях повы‐
шенной загрязненности, так как ра‐ диолокационный датчик может по‐
крыться водяной пленкой, пылью,
наледью или снегом. В случае за‐
грязнения датчика его необходимо
очистить.
В редких случаях система актив‐
ного экстренного торможения мо‐
жет кратковременно автоматиче‐
ски затормаживать автомобиль, ко‐ гда, по мнению водителя, в этом
нет необходимости, например, при
обнаружении дорожных знаков, на
поворотах или при наличии транс‐
портных средств на соседней по‐
лосе движения. Такое поведение
системы является нормальным и
не требует проведения обслужива‐
ния автомобиля. Выжмите педаль
акселератора, чтобы преодолеть вмешательство системы автомати‐
ческого торможения.
Настройки
Настройки можно изменить в меню Вид предупреждения в разделе
Сохранение индивидуальных на‐
строек 3 149.
Неисправности Если требуется обслуживание сис‐ темы, на дисплей информацион‐
ного центра водителя выводится
сообщение.Если система не функционирует
должным образом, на дисплей ин‐
формационного центра водителя
выводятся информационные сооб‐
щения.
Информационные сообщения
3 141.
Система облегчения
парковки
Система облегчения парковки
передним и задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием сис‐
темы помощи при парковке, по‐
стоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки пе‐
редним и задним ходом измеряет
расстояние между автомобилем и

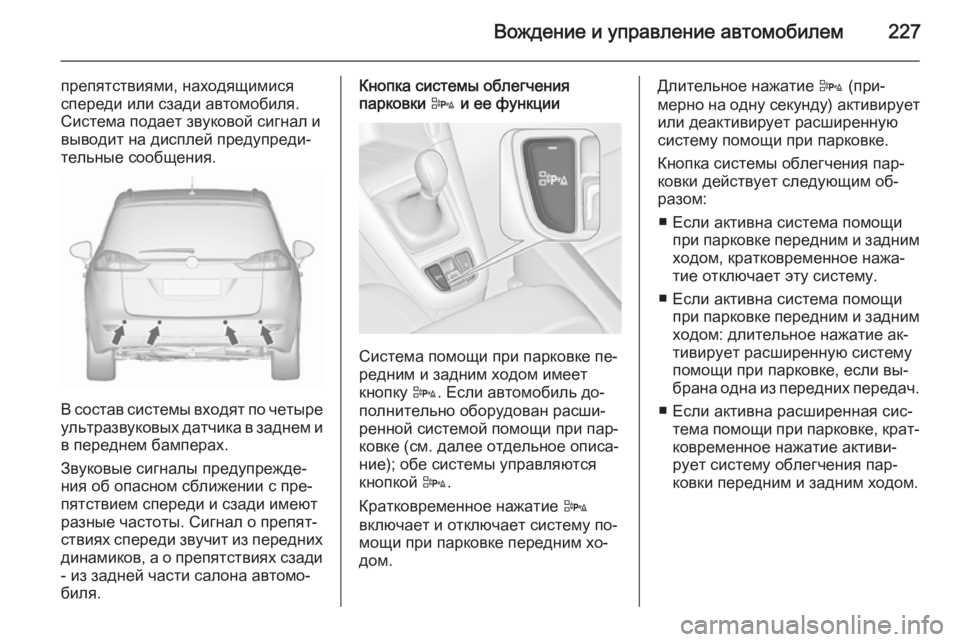

Вождение и управление автомобилем227
препятствиями, находящимися
спереди или сзади автомобиля.
Система подает звуковой сигнал и
выводит на дисплей предупреди‐
тельные сообщения.
В состав системы входят по четыре ультразвуковых датчика в заднем и в переднем бамперах.
Звуковые сигналы предупрежде‐
ния об опасном сближении с пре‐
пятствием спереди и сзади имеют
разные частоты. Сигнал о препят‐ ствиях спереди звучит из передних
динамиков, а о препятствиях сзади
- из задней части салона автомо‐
биля.
Кнопка системы облегчения
парковки D и ее функции
Система помощи при парковке пе‐
редним и задним ходом имеет
кнопку D. Если автомобиль до‐
полнительно оборудован расши‐ ренной системой помощи при пар‐
ковке (см. далее отдельное описа‐
ние); обе системы управляются
кнопкой D.
Кратковременное нажатие D
включает и отключает систему по‐
мощи при парковке передним хо‐
дом.
Длительное нажатие D (при‐
мерно на одну секунду) активирует
или деактивирует расширенную
систему помощи при парковке.
Кнопка системы облегчения пар‐
ковки действует следующим об‐
разом:
■ Если активна система помощи при парковке передним и задним
ходом, кратковременное нажа‐
тие отключает эту систему.
■ Если активна система помощи при парковке передним и заднимходом: длительное нажатие ак‐
тивирует расширенную систему помощи при парковке, если вы‐
брана одна из передних передач.
■ Если активна расширенная сис‐ тема помощи при парковке, крат‐
ковременное нажатие активи‐
рует систему облегчения пар‐
ковки передним и задним ходом.

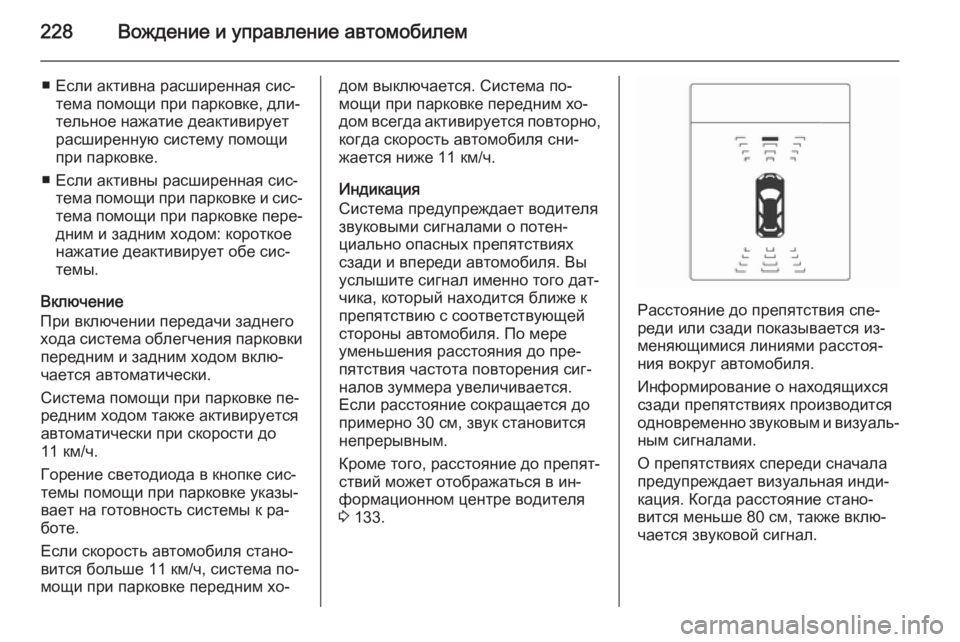

228Вождение и управление автомобилем
■ Если активна расширенная сис‐тема помощи при парковке, дли‐
тельное нажатие деактивирует
расширенную систему помощи
при парковке.
■ Если активны расширенная сис‐ тема помощи при парковке и сис‐
тема помощи при парковке пере‐
дним и задним ходом: короткое нажатие деактивирует обе сис‐
темы.
Включение
При включении передачи заднего
хода система облегчения парковки передним и задним ходом вклю‐
чается автоматически.
Cистема помощи при парковке пе‐
редним ходом также активируется
автоматически при скорости до
11 км/ч.
Горение светодиода в кнопке сис‐
темы помощи при парковке указы‐
вает на готовность системы к ра‐
боте.
Если скорость автомобиля стано‐
вится больше 11 км/ч, система по‐
мощи при парковке передним хо‐дом выключается. Система по‐
мощи при парковке передним хо‐
дом всегда активируется повторно,
когда скорость автомобиля сни‐
жается ниже 11 км/ч.
Индикация
Система предупреждает водителя
звуковыми сигналами о потен‐
циально опасных препятствиях
сзади и впереди автомобиля. Вы
услышите сигнал именно того дат‐
чика, который находится ближе к
препятствию с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до пре‐
пятствия частота повторения сиг‐
налов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до препят‐
ствий может отображаться в ин‐
формационном центре водителя
3 133.
Расстояние до препятствия спе‐
реди или сзади показывается из‐
меняющимися линиями расстоя‐
ния вокруг автомобиля.
Информирование о находящихся
сзади препятствиях производится
одновременно звуковым и визуаль‐
ным сигналами.
О препятствиях спереди сначала
предупреждает визуальная инди‐
кация. Когда расстояние стано‐
вится меньше 80 см, также вклю‐
чается звуковой сигнал.

Вождение и управление автомобилем229
Индикация расстояния до препят‐
ствий на дисплее информацион‐ ного центра водителя может пре‐
рываться выводом информацион‐
ных сообщений более высокого
приоритета. После того как теку‐
щее сообщение будет подтвер‐
ждено нажатием клавиши
SET/CLR на рычаге подрулевого
переключателя указателей пово‐
рота, на дисплей будет снова вы‐
водиться индикация расстояния до
препятствий.
Выключение
Система помощи при парковке зад‐ ним ходом автоматически отклю‐
чается после того, как задняя пе‐
редача будет выключена.
Система помощи при парковке пе‐
редним ходом также отключается
автоматически при скорости выше
11 км/ч.
Для деактивации вручную нажмите на короткое время D.
Когда система отключается, свето‐
диод в кнопке гаснет.
Кроме того, при отключении сис‐
темы вручную в информационном
центре водителя появляется сим‐
вол Парктроник выкл .
После выключения вручную сис‐ тема помощи парковке передним
ходом активируется снова, если
нажать D или включить заднюю
передачу.
Неисправности
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе, например, из-за обледенения датчиков, загорается
контрольный индикатор r или в
информационном центре водителя выводится сообщение.
Информационные сообщения
3 141.
Индикатор r 3 128.
Система упреждающей
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для пар‐
ковки, предложенного системой

230Вождение и управление автомобилемпомощи, и маневрирование припостановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при пар‐
ковке постоянно контролируйте
окружающую обстановку по
всем направлениям.

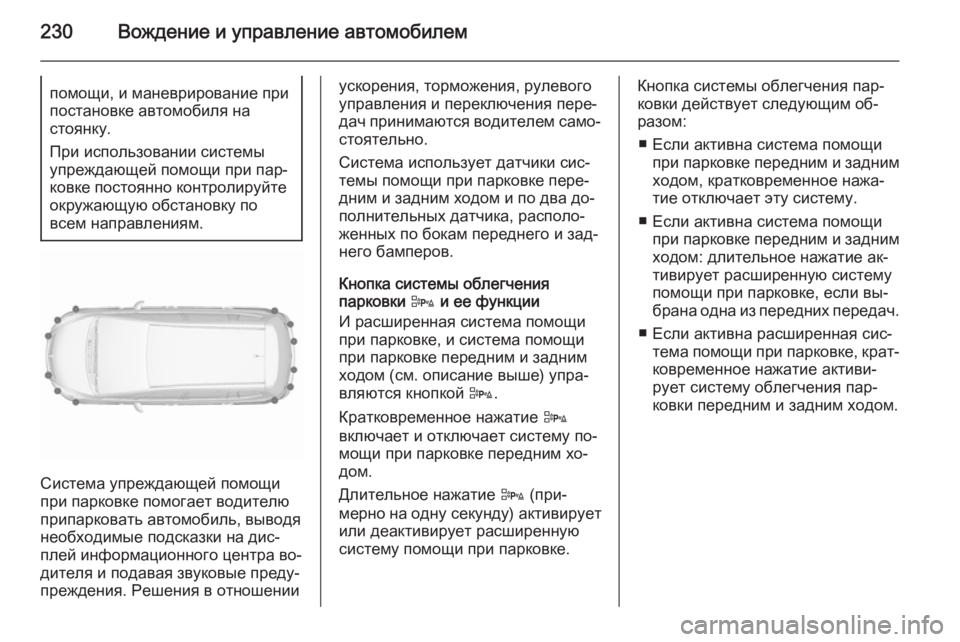

Система упреждающей помощи
при парковке помогает водителю
припарковать автомобиль, выводя
необходимые подсказки на дис‐
плей информационного центра во‐
дителя и подавая звуковые преду‐
преждения. Решения в отношении
ускорения, торможения, рулевого
управления и переключения пере‐
дач принимаются водителем само‐
стоятельно.
Система использует датчики сис‐
темы помощи при парковке пере‐
дним и задним ходом и по два до‐
полнительных датчика, располо‐
женных по бокам переднего и зад‐
него бамперов.
Кнопка системы облегчения
парковки D и ее функции
И расширенная система помощи
при парковке, и система помощи
при парковке передним и задним
ходом (см. описание выше) упра‐
вляются кнопкой D.
Кратковременное нажатие D
включает и отключает систему по‐
мощи при парковке передним хо‐
дом.
Длительное нажатие D (при‐
мерно на одну секунду) активирует
или деактивирует расширенную
систему помощи при парковке.Кнопка системы облегчения пар‐
ковки действует следующим об‐
разом:
■ Если активна система помощи при парковке передним и задним
ходом, кратковременное нажа‐
тие отключает эту систему.
■ Если активна система помощи при парковке передним и заднимходом: длительное нажатие ак‐тивирует расширенную систему
помощи при парковке, если вы‐
брана одна из передних передач.
■ Если активна расширенная сис‐ тема помощи при парковке, крат‐
ковременное нажатие активи‐
рует систему облегчения пар‐
ковки передним и задним ходом.
