Cuidado del vehículo263
N.ºCircuito1Módulo de control del cambio2Módulo de control del motor3–4–5Encendido/Módulo de control
del cambio/Módulo de control
del motor6Limpiaparabrisas7–8Inyección de combustible/
Sistema de encendido9Inyección de combustible/
Sistema de encendido10Módulo de control del motor11Sonda lambda12Motor de arranque13Sensor de gases de combustión14IluminaciónN.ºCircuito15Limpialuneta trasero16Bomba de vacío/Caudalímetro
de aire/Sensor de agua en el
combustible/Transformador de
CC17–18Sistema de faros adaptativos19Sistema de faros adaptativos20Bomba de combustible21Elevalunas eléctricos traseros22ABS23Dirección de esfuerzo variable24Elevalunas eléctricos delan‐
teros25Tomas de corriente26ABS27Freno de estacionamiento eléc‐
trico28Luneta térmica trasera

264Cuidado del vehículo
N.ºCircuito29Asiento eléctrico izquierdo30Asiento eléctrico derecho31Sistema de aire acondicionado32Módulo de control de la carro‐
cería33Asientos delanteros calefac‐
tados34Techo solar35Sistema de infoentretenimiento36–37Luz de carretera derecha38Luz de carretera izquierda39–40–41Bomba de vacío42Ventilador del radiadorN.ºCircuito43Batería del vehículo/Transfor‐
mador de CC (solo en vehículos con sistema stop-start)44Lavafaros45Ventilador del radiador46Terminal 87/Relé principal47Sonda lambda48Luces antiniebla49Luz de cruce derecha50Luz de cruce izquierda51Bocina52El encendido53Encendido/Asientos delanteros
ventilados54El encendido55Elevalunas eléctricos/Plegado de los retrovisores56LavaparabrisasN.ºCircuito57–58–59Calefacción de combustible
diésel/Sistema de control de
emisiones60Retrovisores térmicos61Retrovisores térmicos62–63Sensor de luneta trasera64Sistema de faros adaptativos65Bomba auxiliar (sólo en vehí‐
culos con sistema stop-start)66Sistema lavaluneta67Módulo de control del sistema
de combustible68–69Sensor de la batería del vehículo

Cuidado del vehículo265
N.ºCircuito70Sensor de lluvia71Sensor de la batería del vehículo
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento, comprima las lengüetas de bloqueo, abata el com‐
partimento y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera y desmonte la tapa.
N.ºCircuito1Sistema de infoentretenimiento/
Pantalla de información2Unidad de control de la carro‐
cería3Unidad de control de la carro‐
cería4Sistema de infoentretenimiento/
Pantalla de información5Sistema de infoentretenimiento/
Pantalla de información6Encendedor de cigarrillos

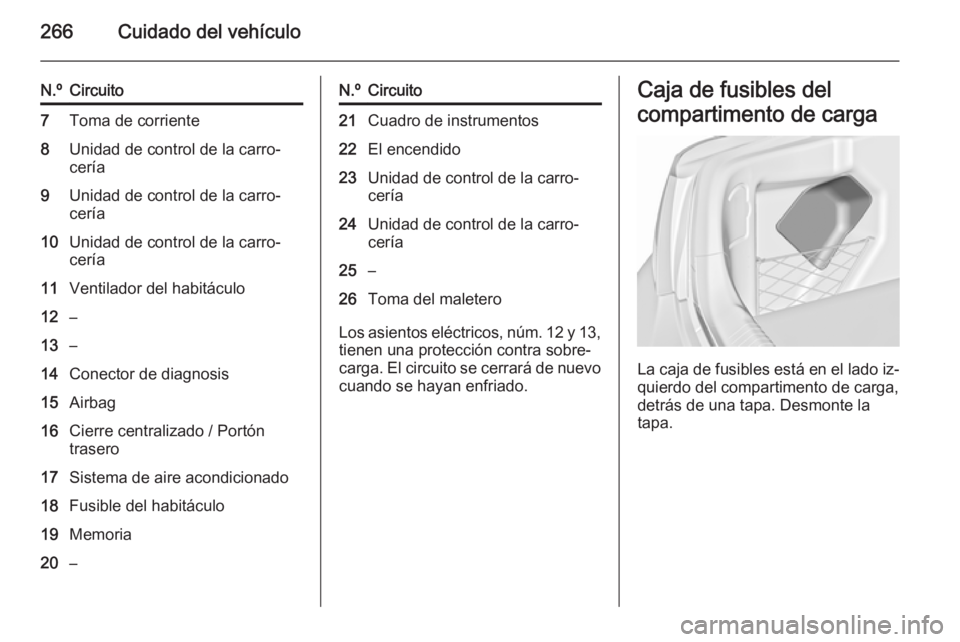

266Cuidado del vehículo
N.ºCircuito7Toma de corriente8Unidad de control de la carro‐
cería9Unidad de control de la carro‐
cería10Unidad de control de la carro‐
cería11Ventilador del habitáculo12–13–14Conector de diagnosis15Airbag16Cierre centralizado / Portón
trasero17Sistema de aire acondicionado18Fusible del habitáculo19Memoria20–N.ºCircuito21Cuadro de instrumentos22El encendido23Unidad de control de la carro‐
cería24Unidad de control de la carro‐
cería25–26Toma del maletero
Los asientos eléctricos, núm. 12 y 13,
tienen una protección contra sobre‐
carga. El circuito se cerrará de nuevo cuando se hayan enfriado.
Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa. Desmonte la
tapa.

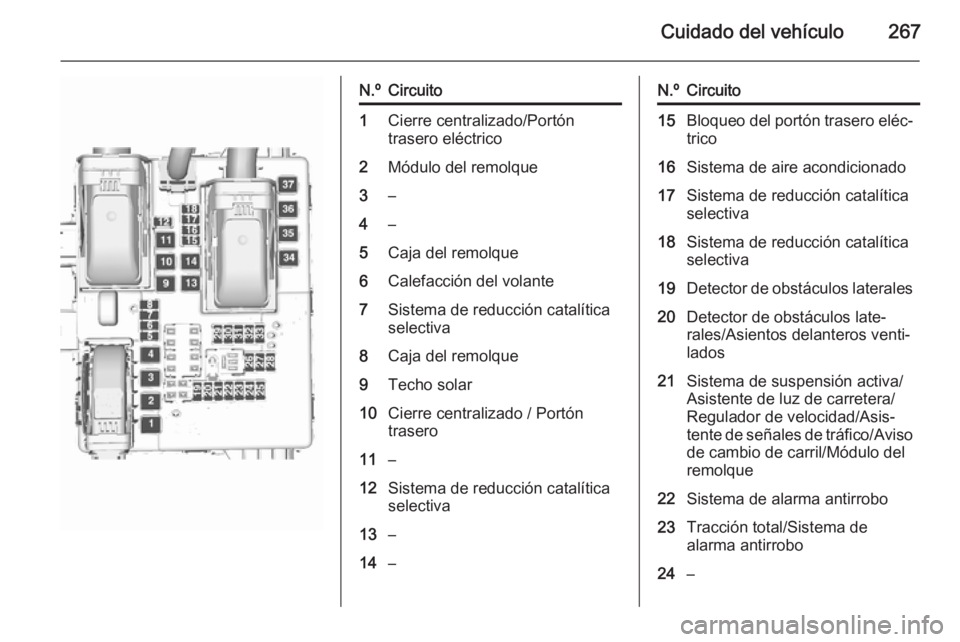

Cuidado del vehículo267
N.ºCircuito1Cierre centralizado/Portón
trasero eléctrico2Módulo del remolque3–4–5Caja del remolque6Calefacción del volante7Sistema de reducción catalítica
selectiva8Caja del remolque9Techo solar10Cierre centralizado / Portón
trasero11–12Sistema de reducción catalítica
selectiva13–14–N.ºCircuito15Bloqueo del portón trasero eléc‐
trico16Sistema de aire acondicionado17Sistema de reducción catalítica
selectiva18Sistema de reducción catalítica
selectiva19Detector de obstáculos laterales20Detector de obstáculos late‐
rales/Asientos delanteros venti‐
lados21Sistema de suspensión activa/
Asistente de luz de carretera/
Regulador de velocidad/Asis‐
tente de señales de tráfico/Aviso
de cambio de carril/Módulo del
remolque22Sistema de alarma antirrobo23Tracción total/Sistema de
alarma antirrobo24–

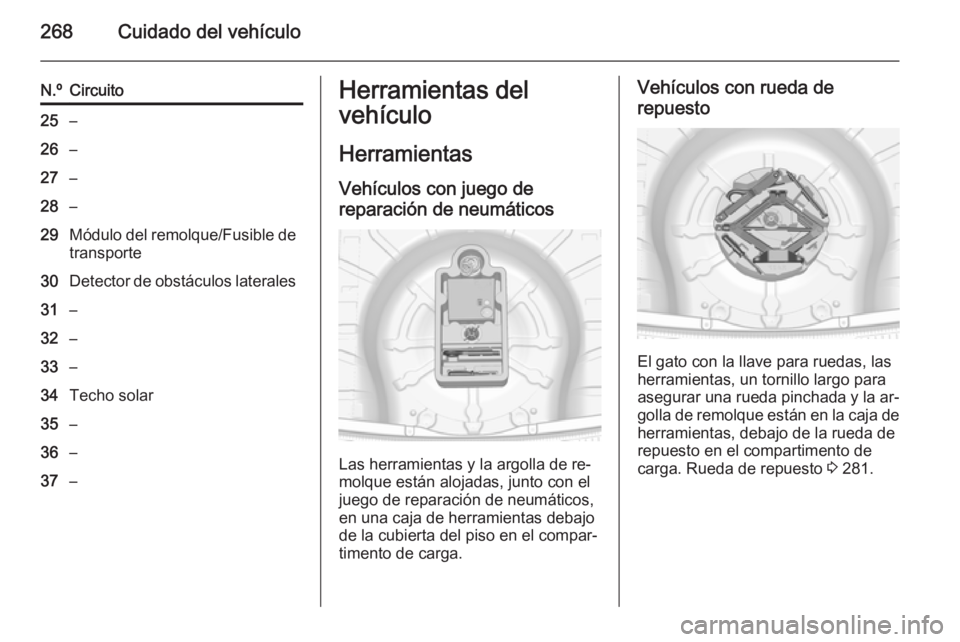

268Cuidado del vehículo
N.ºCircuito25–26–27–28–29Módulo del remolque/Fusible detransporte30Detector de obstáculos laterales31–32–33–34Techo solar35–36–37–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas y la argolla de re‐
molque están alojadas, junto con el
juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga.
Vehículos con rueda de
repuesto
El gato con la llave para ruedas, las
herramientas, un tornillo largo para
asegurar una rueda pinchada y la ar‐
golla de remolque están en la caja de herramientas, debajo de la rueda de
repuesto en el compartimento de
carga. Rueda de repuesto 3 281.

Cuidado del vehículo269Llantas y neumáticosRuedas y neumáticos
Estado de los neumáticos,
estado de las llantas Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.Para neumáticos de invierno se per‐
miten todos los tamaños 3 315.
Versión de 5 puertas, sedán de 4
puertas, Sports Tourer
Los tamaños de neumáticos
205/60 R 16 y 235/45 R 18 son solo adecuados como neumáticos de in‐
vierno.
Designaciones de los
neumáticos
p. ej., 215/60 R 16 95 H215=anchura del neumático, en mm60=relación de sección (altura del
neumático respecto a la an‐
chura) en %R=tipo de correa: RadialRF=tipo: RunFlat16=diámetro de la llanta, en pul‐
gadas95=índice de carga; p. ej., 95 es
equivalente a 690 kgH=letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se in‐
dica mediante un símbolo ( p. ej., una
flecha) en el flanco.
Presión de los neumáticos Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐
vide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.

270Cuidado del vehículo
Presión de los neumáticos 3 315.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta izquierda, indica
los neumáticos equipados original‐
mente y las presiones correspondien‐ tes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de
presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el eje de acciona‐ miento y el tipo de carrocería.
2. Identifique el código de identifica‐
ción del motor. Datos del motor
3 301.
3. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐ ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 315.Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Si hay que aumentar o reducir la pre‐ sión de los neumáticos en un ve‐
hículo con sistema de control de pre‐ sión de los neumáticos, desconecte
el encendido. Después de ajustar la
presión de los neumáticos, conecte el
