Cuidado del vehículo255
2. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector desbloqueando y tirando
de este.
4. Sustituya la bombilla y conecte el portalámparas con el enchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐flector y gírelo en sentido horario
para fijarlo.
Luz lateral / luz de circulación
diurna
Las luces laterales y las luces de cir‐
culación diurna están diseñadas
como LED. En caso de avería lleve a un taller para que le cambien los LED.
Luces antiniebla Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
2. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Introduzca el casquillo en el re‐ flector y gírelo hacia la derecha
para engancharlo correctamente.

256Cuidado del vehículoLuces traseras

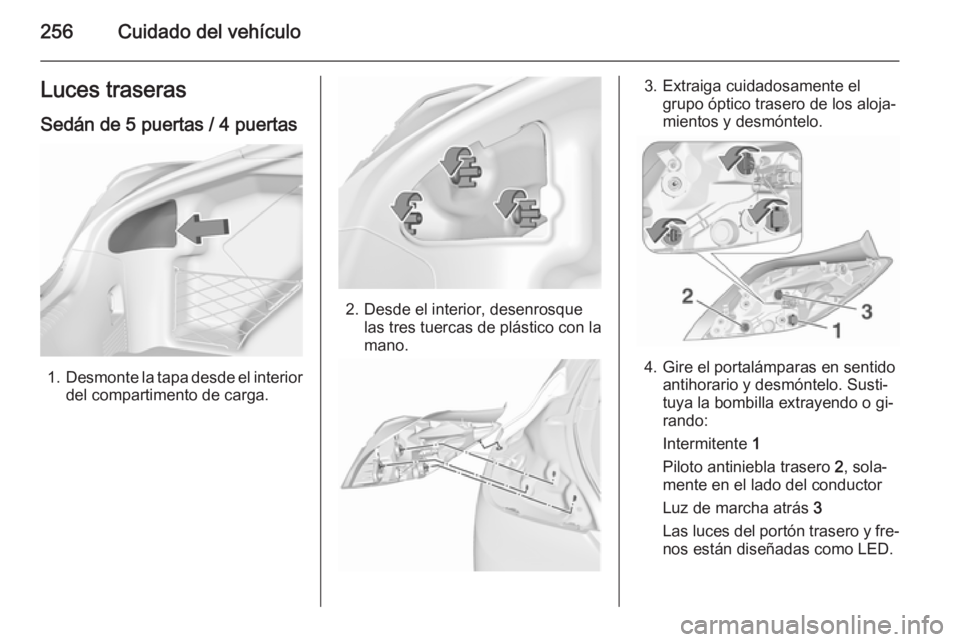

Sedán de 5 puertas / 4 puertas
1. Desmonte la tapa desde el interior
del compartimento de carga.
2. Desde el interior, desenrosque las tres tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla extrayendo o gi‐
rando:
Intermitente 1
Piloto antiniebla trasero 2, sola‐
mente en el lado del conductor
Luz de marcha atrás 3
Las luces del portón trasero y fre‐ nos están diseñadas como LED.

Cuidado del vehículo257
En caso de avería, lleve al taller
para que le sustituyan los LED.
5. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
Monte el grupo óptico con los pa‐
sadores de sujeción en los hue‐
cos de la carrocería de vehículo y
apriete las tuercas de fijación de
plástico desde el interior del com‐ partimento de carga. Cierre la
tapa.

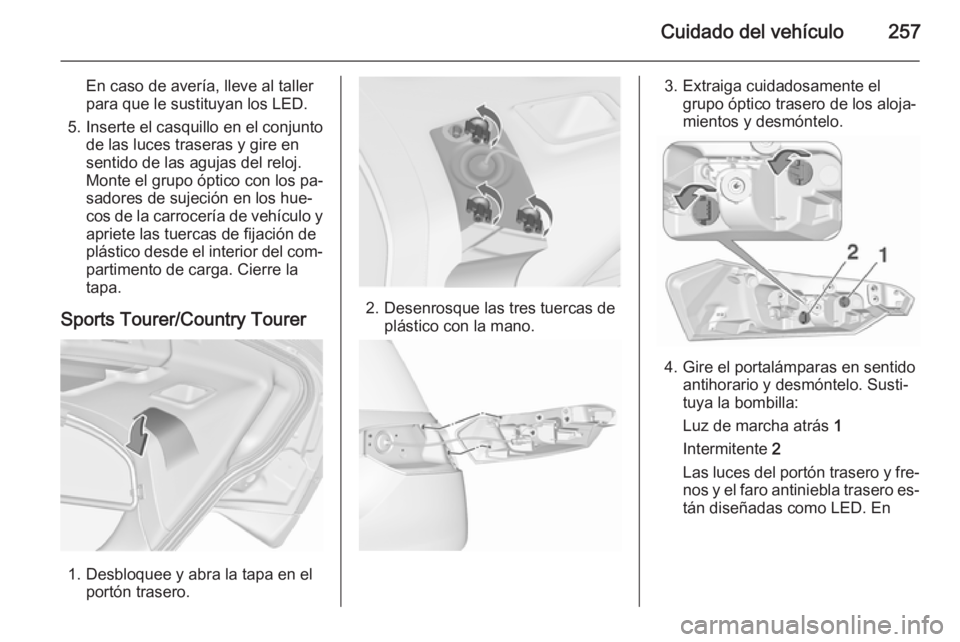

Sports Tourer/Country Tourer
1. Desbloquee y abra la tapa en el portón trasero.
2. Desenrosque las tres tuercas deplástico con la mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
Luz de marcha atrás 1
Intermitente 2
Las luces del portón trasero y fre‐ nos y el faro antiniebla trasero es‐
tán diseñadas como LED. En

258Cuidado del vehículo
caso de avería, lleve al taller para
que le sustituyan los LED.
5. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
Monte el grupo óptico con los pa‐
sadores de sujeción en los hue‐
cos del portón trasero y apriete las
tuercas de fijación de plástico
desde el interior del portón tra‐
sero. Cierre la tapa.

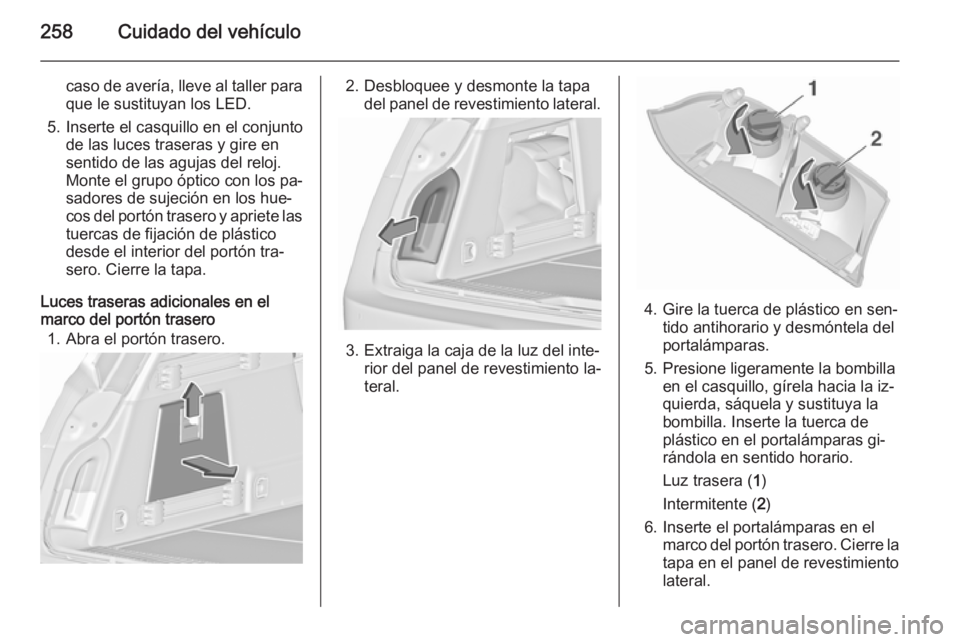

Luces traseras adicionales en el
marco del portón trasero
1. Abra el portón trasero.2. Desbloquee y desmonte la tapa del panel de revestimiento lateral.
3. Extraiga la caja de la luz del inte‐rior del panel de revestimiento la‐
teral.
4. Gire la tuerca de plástico en sen‐ tido antihorario y desmóntela delportalámparas.
5. Presione ligeramente la bombilla en el casquillo, gírela hacia la iz‐
quierda, sáquela y sustituya la
bombilla. Inserte la tuerca de
plástico en el portalámparas gi‐
rándola en sentido horario.
Luz trasera ( 1)
Intermitente ( 2)
6. Inserte el portalámparas en el marco del portón trasero. Cierre la
tapa en el panel de revestimiento
lateral.

Cuidado del vehículo259Intermitentes lateralesPara sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3. Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula

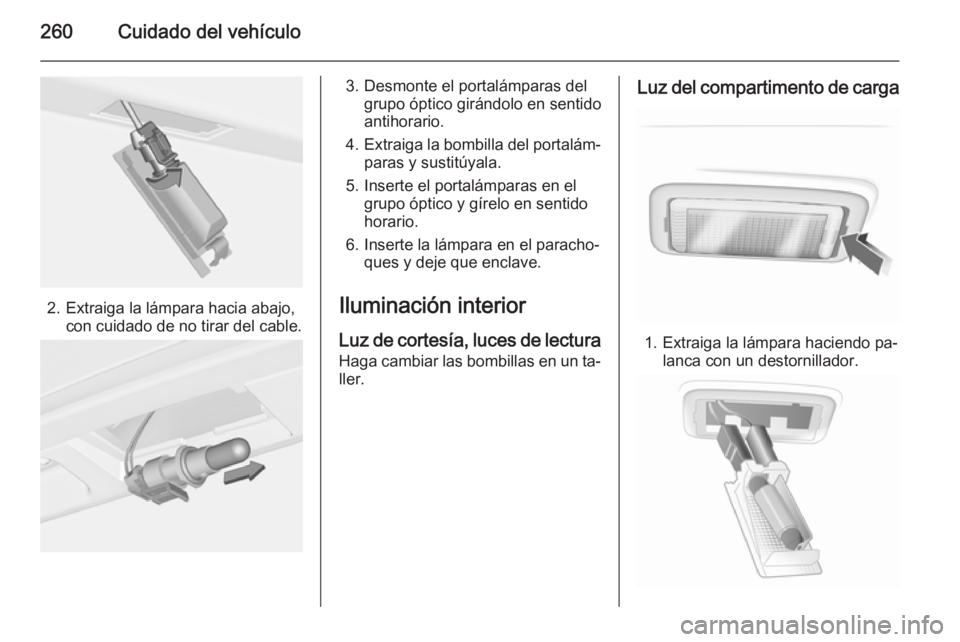

1. Inserte un destornillador en posi‐ ción vertical en el portalámparas,
presione hacia un lado y desblo‐
quee el muelle.

260Cuidado del vehículo
2. Extraiga la lámpara hacia abajo,con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Iluminación interior
Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.Luz del compartimento de carga
1. Extraiga la lámpara haciendo pa‐ lanca con un destornillador.

Cuidado del vehículo261
2. Presione ligeramente la bombillahacia el clip elástico y sáquela.
3. Inserte la bombilla nueva.
4. Monte la lámpara.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los
vehículos con volante a la derecha, detrás de la guantera
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.

262Cuidado del vehículo
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se sub‐
sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa, levántela y retí‐
rela.
