Догляд за автомобілем295

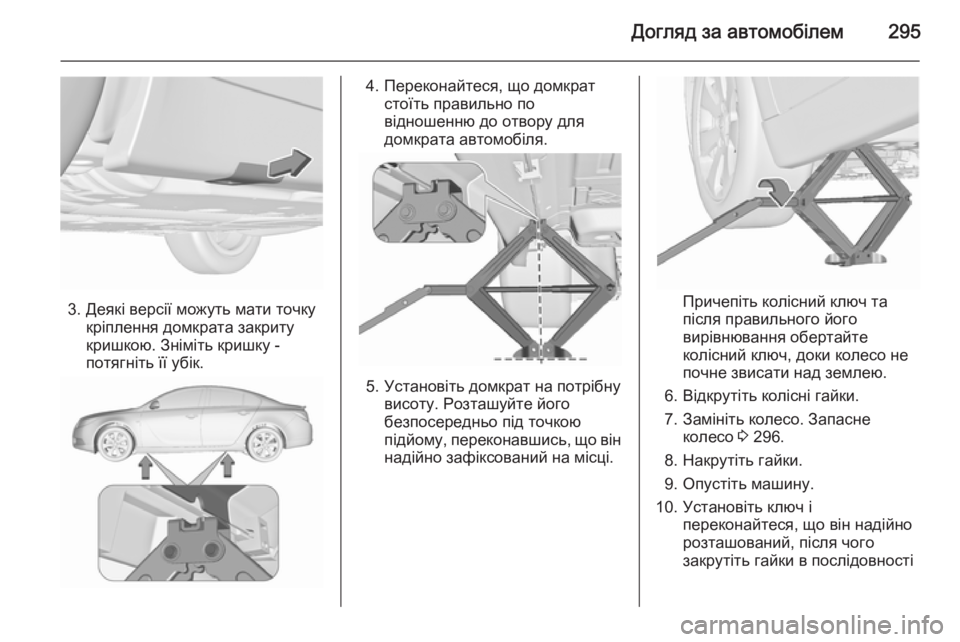

3. Деякі версії можуть мати точкукріплення домкрата закриту
кришкою. Зніміть кришку - потягніть її убік.
4. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
5. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
6. Відкрутіть колісні гайки.
7. Замініть колесо. Запасне колесо 3 296.
8. Накрутіть гайки.
9. Опустіть машину.
10. Установіть ключ і переконайтеся, що він надійно
розташований, після чого
закрутіть гайки в послідовності

296Догляд за автомобілем
одну навпроти іншої.
Обертальний момент затягування становить 150 Нм.
11. Перед встановленням вирівняйте отвір для клапана
камери в колпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
12. Поверніть на місце кришку точки кріплення домкрата.
13. Покладіть у місце для зберігання замінене колесо
3 296, інструменти 3 283 і
перехідник для колісних гайок
3 78 та закріпіть їх.
14. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Точка розташування лап
ліфтової платформи
Положення заднього кронштейна
ліфтової платформи під днищем.
Положення переднього
кронштейна ліфтової платформи під днищем.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних

Догляд за автомобілем297
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.

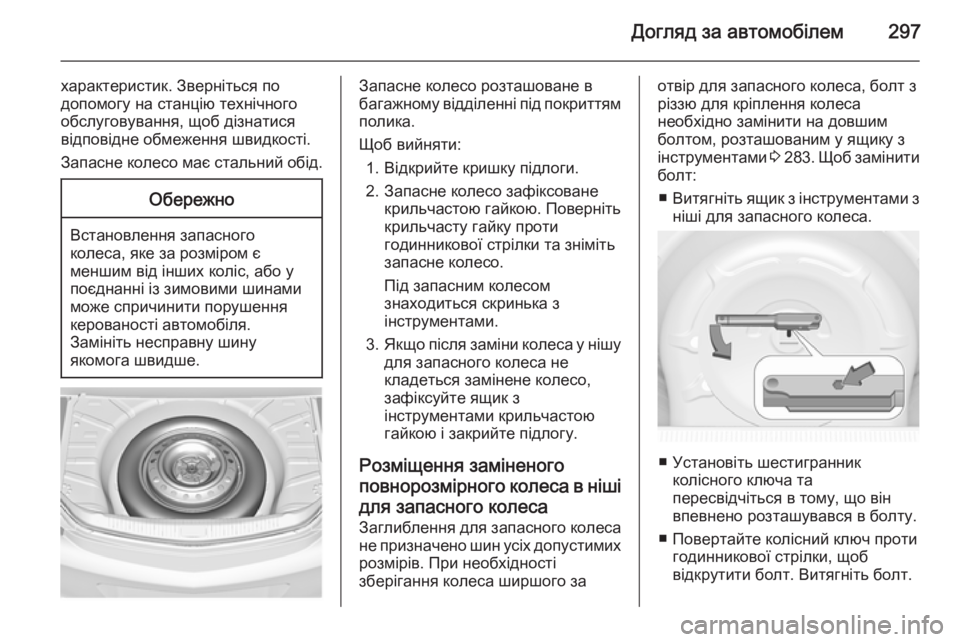

Запасне колесо розташоване в
багажному відділенні під покриттям
полика.
Щоб вийняти: 1. Відкрийте кришку підлоги.
2. Запасне колесо зафіксоване крильчастою гайкою. Поверніть
крильчасту гайку проти
годинникової стрілки та зніміть
запасне колесо.
Під запасним колесом
знаходиться скринька з
інструментами.
3. Якщо після заміни колеса у нішу
для запасного колеса не
кладеться замінене колесо,
зафіксуйте ящик з
інструментами крильчастою
гайкою і закрийте підлогу.
Розміщення заміненого
повнорозмірного колеса в ніші
для запасного колеса Заглиблення для запасного колеса
не призначено шин усіх допустимих розмірів. При необхідності
зберігання колеса ширшого заотвір для запасного колеса, болт з різзю для кріплення колеса
необхідно замінити на довшим
болтом, розташованим у ящику з
інструментами 3 283 . Щоб замінити
болт:
■ Витягніть ящик з інструментами з
ніші для запасного колеса.
■ Установіть шестигранник колісного ключа та
пересвідчіться в тому, що він
впевнено розташувався в болту.
■ Повертайте колісний ключ проти годинникової стрілки, щоб
відкрутити болт. Витягніть болт.

298Догляд за автомобілем
■ Візьміть довгий болт з ящика зінструментами 3 283 та закрутіть
його вручну за допомогою
шестигранного колісного ключа.
■ Покладіть ящик з інструментами та пошкоджене колесо
зовнішньою стороною вгору та
зафіксуйте його, повертаючи
крильчасту гайку на болті за
годинниковою стрілкою.
Кришку підлоги можна опускати на
колесо, що виступає з отвору.
Для фіксації запасного колеса в
отворі після ремонту
пошкодженого колеса
використовуйте коротший болт із
різзю. Замініть болт таким саме
чином.9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте колесо, домкрат й
інструменти у призначених для
них відділеннях, надійно
зафіксувавши їх на місці.
Тимчасове запасне колесо
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню
вісь.
Ланцюги для шин 3 289.
Направляючі шини Установіть направляючі шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.

Догляд за автомобілем299
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
■ Керованість може змінюватися. Оновіть або відремонтуйте
несправну шину якомога
швидше.
■ На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль з розрядженим
акумулятором можна запустити від акумулятора іншого транспортного
засобу за допомогою товстих
дротів.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
■ Бережіть акумулятор від дії вогню та іскор.
■ Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів
замерзлий акумулятор слід
розморозити.
■ Під час роботи з акумулятором одягайте захисні окуляри та одяг.
■ Використовуйте додатковий акумулятор із ідентичним рівнем
напруги (12 В). Його ємність (A-
год) не повинна значною мірою
відрізнятися від ємності
розрядженого акумулятора.

300Догляд за автомобілем
■ Використовуйте товсті дроти зізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
■ Не відключайте розряджений акумулятор від автомобіля.
■ Вимкніть усі непотрібні електроспоживачі.
■ Під час запуску від зовнішнього джерела не нахиляйтеся над
акумулятором.
■ Уникайте контактів клем одного дроту з клемами іншого.
■ Під час запуску через товсті дроти автомобілі не повинні
контактувати.
■ Застосуйте стоянкове гальмо, перемістіть селектор в
нейтральне положення, а
селектор автоматичної трансмісії в положення P.
■ Якщо автомобільний акумулятор
має кришку, перед заряджанням
або запуском двигуна від
акумулятора іншого автомобіля
цю кришку треба зняти. Підніміть
кришку за задню частину і
відчепіть її спереду.
■ Зніміть захисні ковпачки з позитивних виходів акумуляторів
в обох автомобілях.Порядок підключення дротів:
1. Підключіть червоний дріт до позитивного виходудодаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу розрядженого акумулятора.
3. Підключіть чорний дріт до негативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення автомобіля,
зокрема, блока двигуна чи

Догляд за автомобілем301
болта кріплення двигуна.
Установлюйте підключення на
максимальній відстані від
розрядженого акумулятора,
щонайменше за 60 см від нього.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через 5 хвилин запустіть інший двигун. Спроби запуску повинні
відбуватися не раніше, ніж
через 15 секунд з інтервалом в
1 хвилину.
3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.4. Увімкніть електроспоживачі (наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.Буксирування
Буксирування
автомобіля
5-дверний хетчбек, 4-дверний
седан, універсал: від'єднайте
розташований знизу ковпачок й
опустіть його вниз.

302Догляд за автомобілем

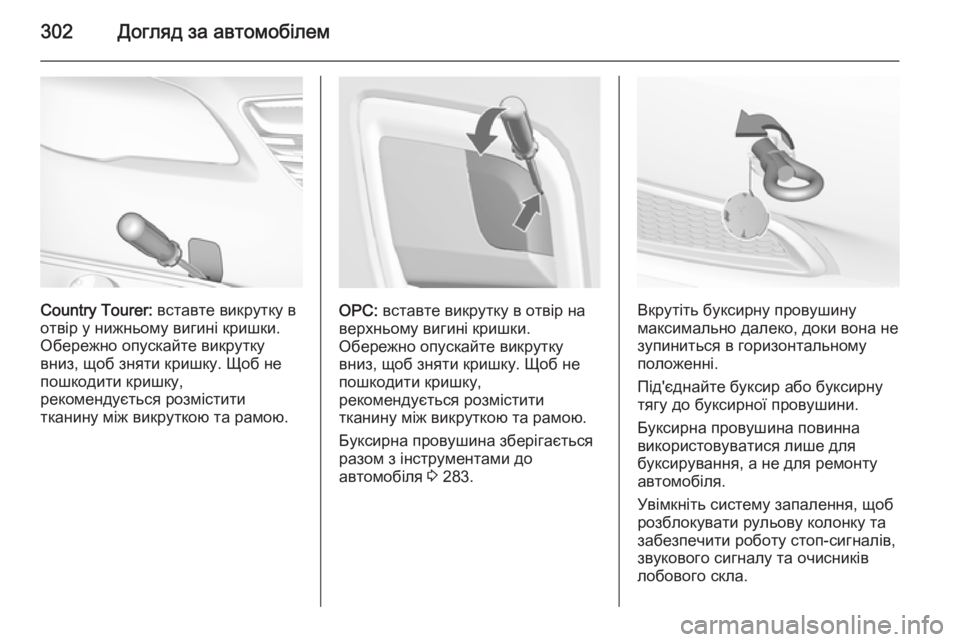

Country Tourer: вставте викрутку в
отвір у нижньому вигині кришки. Обережно опускайте викрутку
вниз, щоб зняти кришку. Щоб не
пошкодити кришку,
рекомендується розмістити
тканину між викруткою та рамою.OPC: вставте викрутку в отвір на
верхньому вигині кришки.
Обережно опускайте викрутку
вниз, щоб зняти кришку. Щоб не
пошкодити кришку,
рекомендується розмістити
тканину між викруткою та рамою.
Буксирна провушина зберігається
разом з інструментами до
автомобіля 3 283.Вкрутіть буксирну провушину
максимально далеко, доки вона не
зупиниться в горизонтальному
положенні.
Під'єднайте буксир або буксирну
тягу до буксирної провушини.
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для ремонту
автомобіля.
Увімкніть систему запалення, щоб
розблокувати рульову колонку та
забезпечити роботу стоп-сигналів,
звукового сигналу та очисників
лобового скла.
