Догляд за автомобілем271

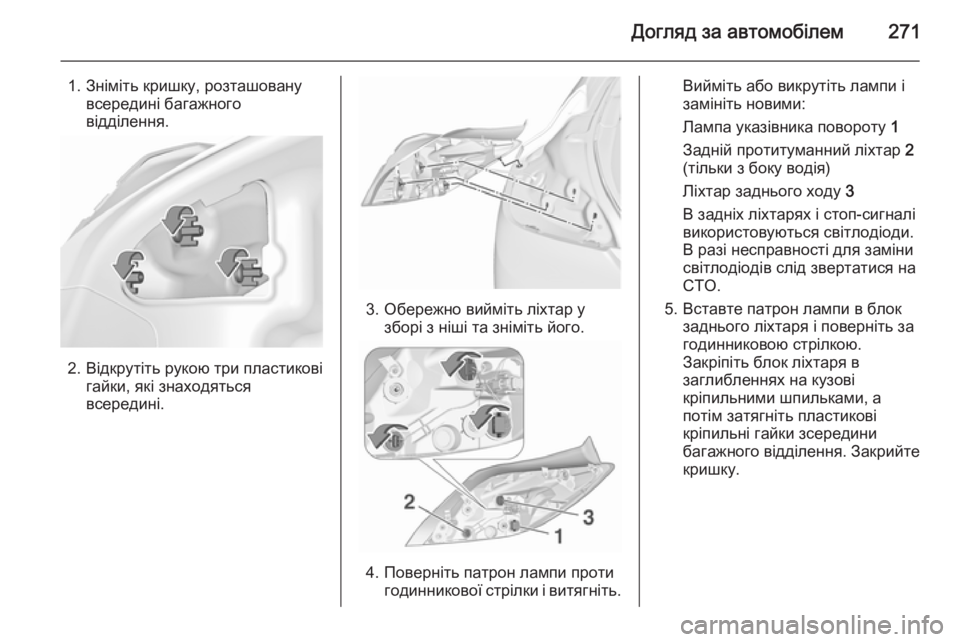

1. Зніміть кришку, розташованувсередині багажного
відділення.
2. Відкрутіть рукою три пластикові гайки, які знаходяться
всередині.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.
Вийміть або викрутіть лампи і
замініть новими:
Лампа указівника повороту 1
Задній протитуманний ліхтар 2
(тільки з боку водія)
Ліхтар заднього ходу 3
В задніх ліхтарях і стоп-сигналі
використовуються світлодіоди.
В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
5. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
Закріпіть блок ліхтаря в
заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення. Закрийте
кришку.

272Догляд за автомобілем

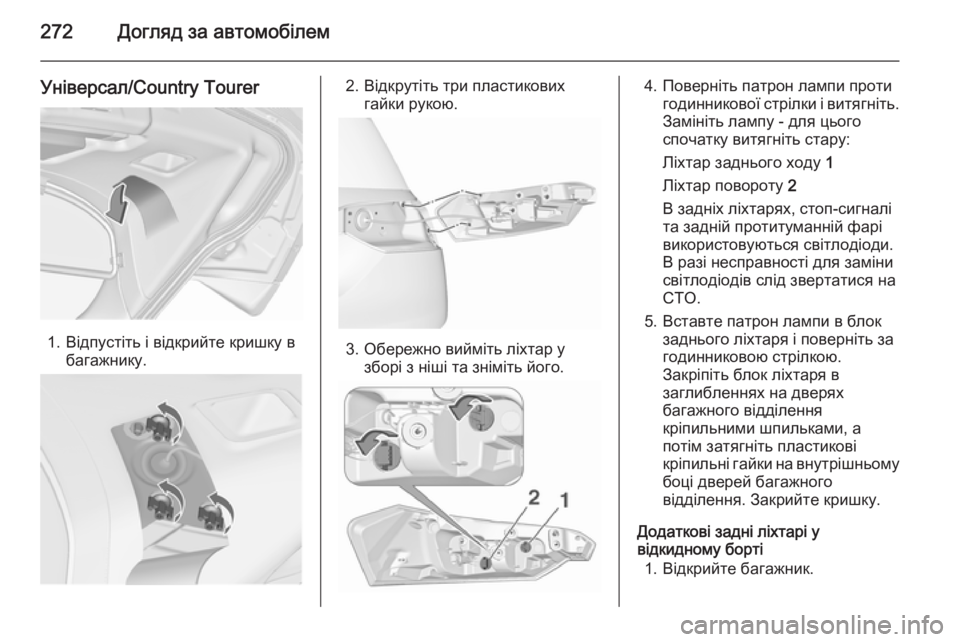

Універсал/Country Tourer
1. Відпустіть і відкрийте кришку вбагажнику.
2. Відкрутіть три пластиковихгайки рукою.
3. Обережно вийміть ліхтар узборі з ніші та зніміть його.
4. Поверніть патрон лампи протигодинникової стрілки і витягніть.Замініть лампу - для цього
спочатку витягніть стару:
Ліхтар заднього ходу 1
Ліхтар повороту 2
В задніх ліхтарях, стоп-сигналі
та задній протитуманній фарі
використовуються світлодіоди.
В разі несправності для заміни
світлодіодів слід звертатися на
СТО.
5. Вставте патрон лампи в блок заднього ліхтаря і поверніть за
годинниковою стрілкою.
Закріпіть блок ліхтаря в
заглибленнях на дверях
багажного відділення
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки на внутрішньому
боці дверей багажного
відділення. Закрийте кришку.
Додаткові задні ліхтарі у
відкидному борті
1. Відкрийте багажник.

Догляд за автомобілем273

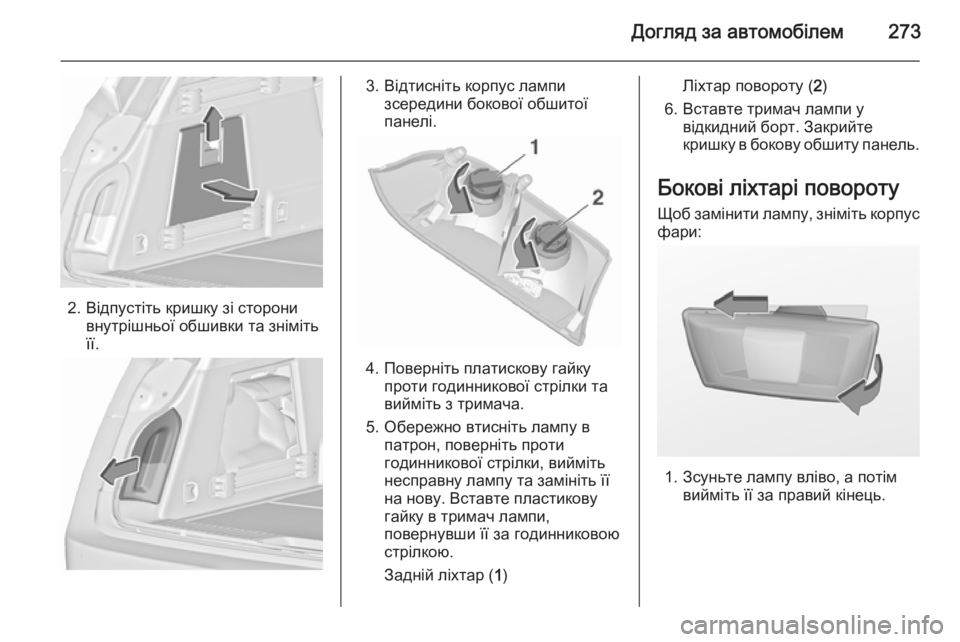

2. Відпустіть кришку зі сторонивнутрішньої обшивки та зніміть
її.
3. Відтисніть корпус лампи зсередини бокової обшитої
панелі.
4. Поверніть платискову гайку проти годинникової стрілки та
вийміть з тримача.
5. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову. Вставте пластикову
гайку в тримач лампи,
повернувши її за годинниковою
стрілкою.
Задній ліхтар ( 1)
Ліхтар повороту ( 2)
6. Вставте тримач лампи у відкидний борт. Закрийте
кришку в бокову обшиту панель.
Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.

274Догляд за автомобілем
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
1. Вставте викрутку в патрон, натисніть убік і відпустіть
пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.

Догляд за автомобілем275

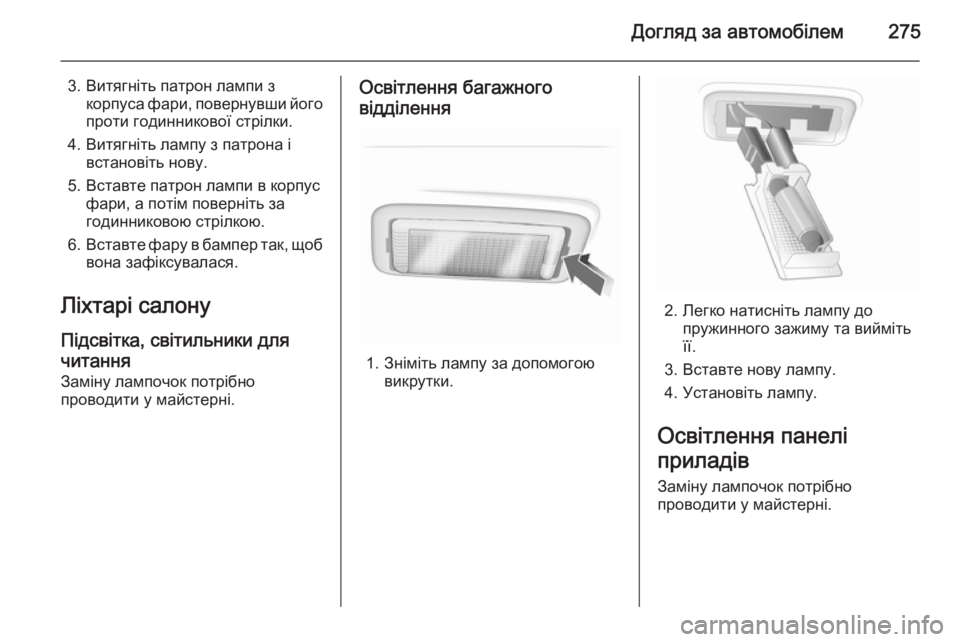

3. Витягніть патрон лампи зкорпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Ліхтарі салону
Підсвітка, світильники для
читання Заміну лампочок потрібно
проводити у майстерні.Освітлення багажного
відділення
1. Зніміть лампу за допомогою викрутки.
2. Легко натисніть лампу до пружинного зажиму та вийміть
її.
3. Вставте нову лампу.
4. Установіть лампу.
Освітлення панелі
приладів
Заміну лампочок потрібно
проводити у майстерні.

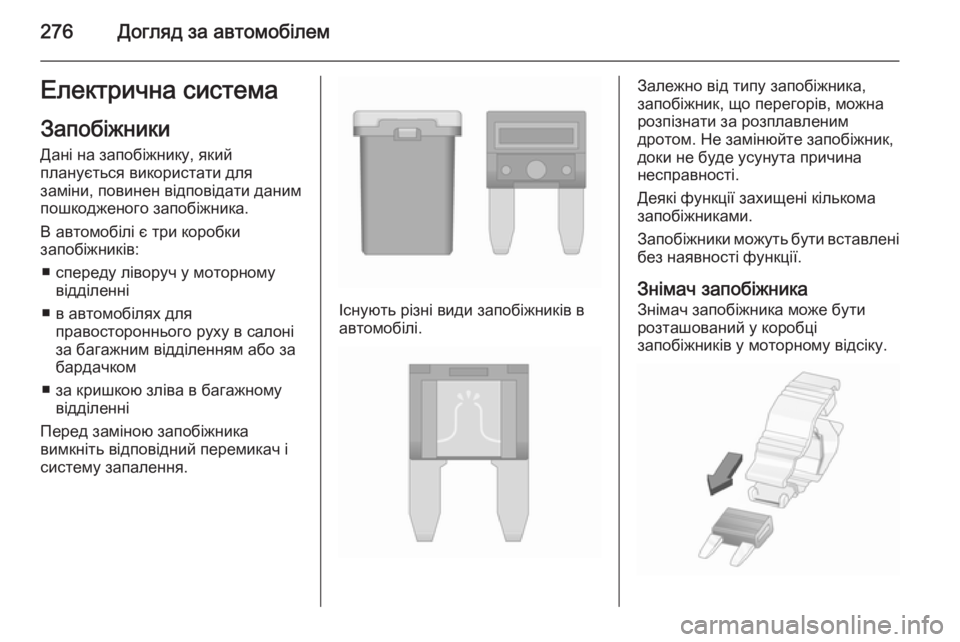

276Догляд за автомобілемЕлектрична системаЗапобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відділенні
■ в автомобілях для правостороннього руху в салоні
за багажним відділенням або за
бардачком
■ за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному відсіку.

Догляд за автомобілем277

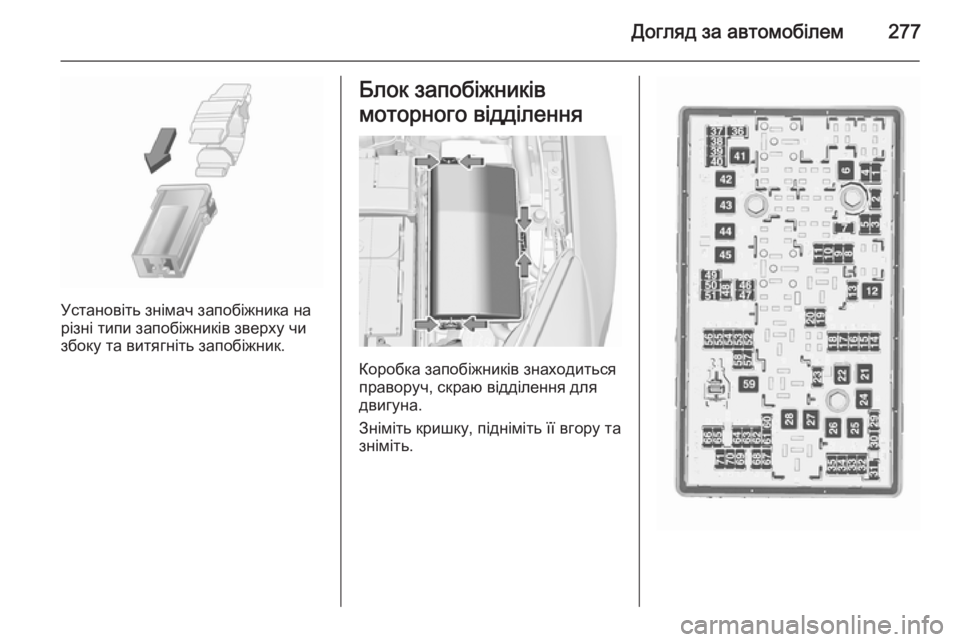

Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
праворуч, скраю відділення для
двигуна.
Зніміть кришку, підніміть її вгору та
зніміть.

278Догляд за автомобілем

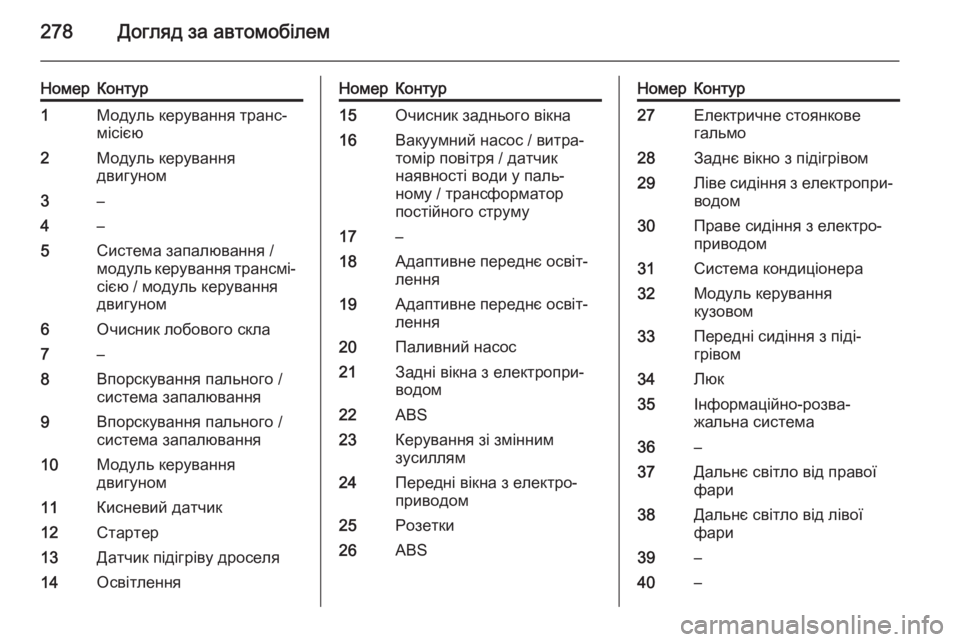

НомерКонтур1Модуль керування транс‐
місією2Модуль керування
двигуном3–4–5Система запалювання /
модуль керування трансмі‐
сією / модуль керування
двигуном6Очисник лобового скла7–8Впорскування пального /
система запалювання9Впорскування пального /
система запалювання10Модуль керування
двигуном11Кисневий датчик12Стартер13Датчик підігріву дроселя14ОсвітленняНомерКонтур15Очисник заднього вікна16Вакуумний насос / витра‐
томір повітря / датчик
наявності води у паль‐
ному / трансформатор
постійного струму17–18Адаптивне переднє освіт‐
лення19Адаптивне переднє освіт‐
лення20Паливний насос21Задні вікна з електропри‐
водом22ABS23Керування зі змінним
зусиллям24Передні вікна з електро‐
приводом25Розетки26ABSНомерКонтур27Електричне стоянкове
гальмо28Заднє вікно з підігрівом29Ліве сидіння з електропри‐ водом30Праве сидіння з електро‐
приводом31Система кондиціонера32Модуль керування
кузовом33Передні сидіння з піді‐
грівом34Люк35Інформаційно-розва‐
жальна система36–37Дальнє світло від правої
фари38Дальнє світло від лівої
фари39–40–
