Керування автомобілем та експлуатація223
повідомлення кнопкою SET/CLR на
важелі перемикання сигналів
повороту або кнопкою 9 на панелі
керування з правого боку керма,
нову буде відображатися
позначення дистанції.
Дезактивація
В разі вимкнення задньої передачі
задня система допомоги під час
паркування автоматично
вимикається.
Коли швидкість перевищує
11 км/год, передня система
допомоги під час паркування
автоматично вимикається.Систему можна також вимкнути
вручну коротким натисненням
кнопки системи допомоги під час
паркування r.
Коли система вимкнена, світлодіод у кнопці не світиться.
Крім того, якщо вимкнути систему
вручну в центрі інформації для
водія з’явиться спливаюче
повідомлення Park Assist Off
(Систему паркування вимкнено) .
Після ручного вимкнення передню систему допомоги під час
паркування можна ввімкнути знову
кнопкою r. Вона також
увімкнеться в разі ввімкнення
передачі заднього ходу.
Помилка
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад, через вкриті снігом датчики, в
центрі інформації для водія
з'явиться повідомлення.
Повідомлення автомобіля 3 134.Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов'язково
уважно спостерігати за
ситуацією довкола.

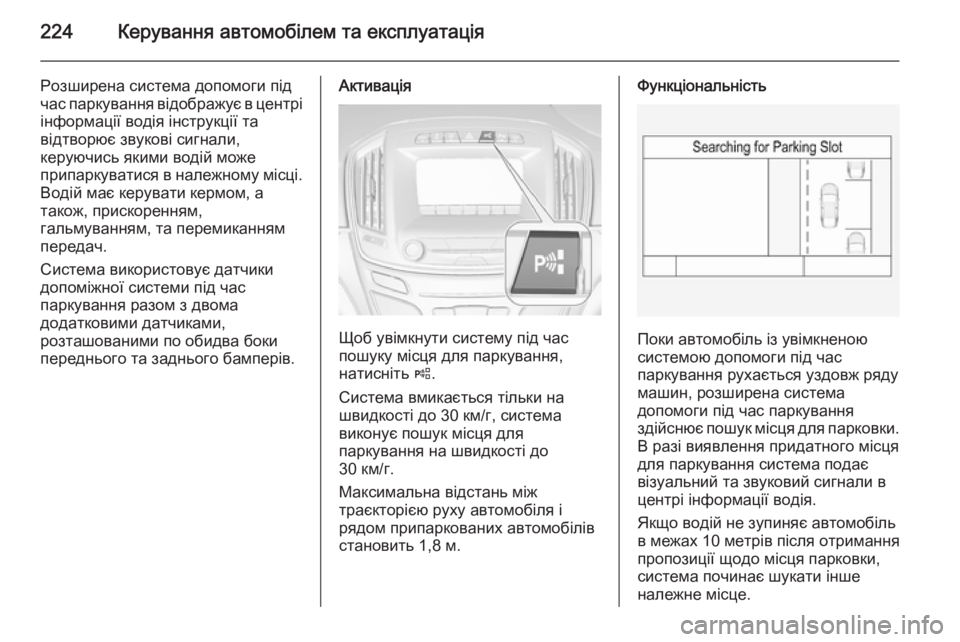

224Керування автомобілем та експлуатація
Розширена система допомоги під
час паркування відображує в центрі інформації водія інструкції та
відтворює звукові сигнали,
керуючись якими водій може
припаркуватися в належному місці. Водій має керувати кермом, а
також, прискоренням,
гальмуванням, та перемиканням
передач.
Система використовує датчики
допоміжної системи під час
паркування разом з двома
додатковими датчиками,
розташованими по обидва боки
переднього та заднього бамперів.Активація
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть (.
Система вмикається тільки на
швидкості до 30 км/г, система
виконує пошук місця для
паркування на швидкості до
30 км/г.
Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 1,8 м.
Функціональність
Поки автомобіль із увімкненою
системою допомоги під час
паркування рухається уздовж ряду
машин, розширена система
допомоги під час паркування
здійснює пошук місця для парковки.
В разі виявлення придатного місця
для паркування система подає
візуальний та звуковий сигнали в
центрі інформації водія.
Якщо водій не зупиняє автомобіль
в межах 10 метрів після отримання
пропозиції щодо місця парковки,
система починає шукати інше
належне місце.

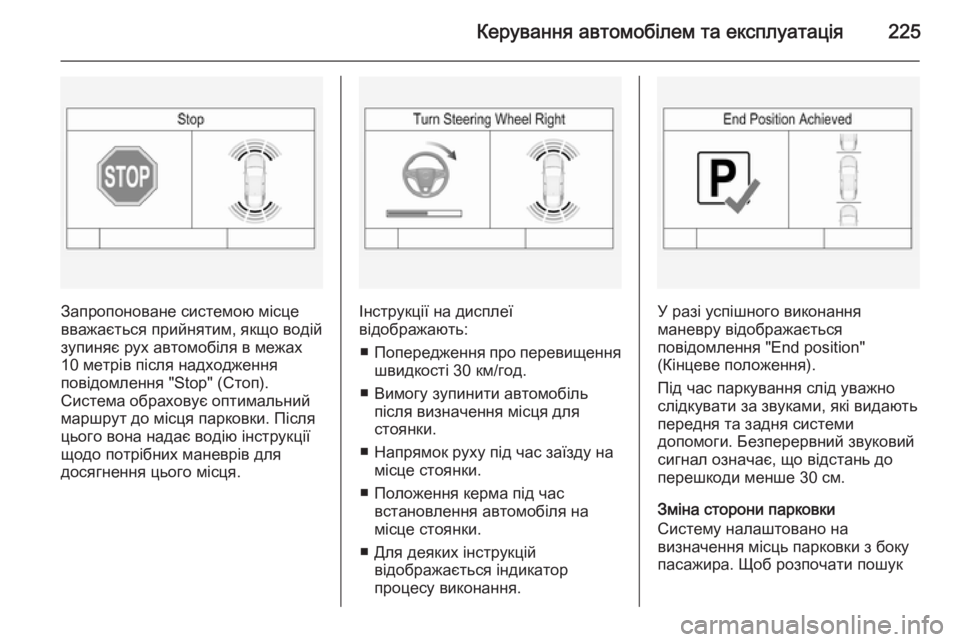

Керування автомобілем та експлуатація225
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє рух автомобіля в межах
10 метрів після надходження
повідомлення "Stop" (Стоп).
Система обраховує оптимальний
маршрут до місця парковки. Після
цього вона надає водію інструкції
щодо потрібних маневрів для
досягнення цього місця.Інструкції на дисплеї
відображають:
■ Попередження про перевищення
швидкості 30 км/год.
■ Вимогу зупинити автомобіль після визначення місця для
стоянки.
■ Напрямок руху під час заїзду на місце стоянки.
■ Положення керма під час встановлення автомобіля на
місце стоянки.
■ Для деяких інструкцій відображається індикатор
процесу виконання.У разі успішного виконання
маневру відображається
повідомлення "End position"
(Кінцеве положення).
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Зміна сторони парковки
Систему налаштовано на
визначення місць парковки з боку
пасажира. Щоб розпочати пошук

226Керування автомобілем та експлуатація
місць для паркування з боку водія,
натискайте ( приблизно
2 секунди.
Пріоритетна інформація дисплея
Після ввімкнення вдосконаленої
системи допомоги під час
паркування в інформаційному
центрі водія відобразиться
відповідне повідомлення. Символи
вдосконаленої системи допомоги
під час паркування в центрі
інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після підтвердження повідомлення кнопкою SET/CLR на на важелі
перемикання сигналів повороту
або кнопкою 9 на кермі, знову
будуть відображені вказівки
розширеної допомоги при
паркуванні, і паркувальні маневри
можна буде продовжувати.Дезактивація
Систему можна дезактивувати
одним із таких способів:
■ кнопкою (
■ автоматично після вдалого завершення маневру
■ перевищити швидкість 30 км/год ■ вимкненням запалення.
Примітка
В разі вимкнення системи
розширеної допомоги при
паркуванні вручну або
автоматично (наприклад, після
встановлення автомобіля на
місце стоянки), система допомоги
під час паркування переднім і
заднім ходом також вимкнеться.
Систему допомоги під час
паркування переднім і заднім
ходом можна ввімкнути кнопкою
r або перемиканням на задню
передачу.
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в центріінформації водія відображається
Parking Deactivated (Паркування
дезактивовано) .
Помилка
Повідомлення відображається в
центрі інформації водія, якщо:
■ У системі виникла несправність.
■ Водій не виконав паркувального маневру як слід.
■ Система не працює.
Якщо під час надання інструкцій
система виявить об'єкт, у центрі інформації водія відобразиться
повідомлення Stop (Зупинка) . Якщо

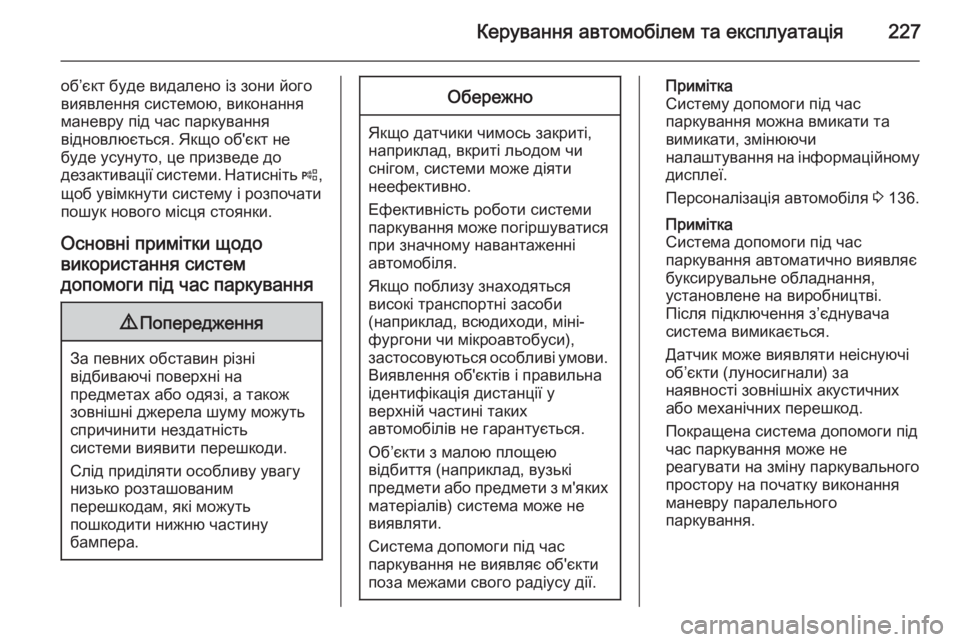

Керування автомобілем та експлуатація227
об’єкт буде видалено із зони його
виявлення системою, виконання
маневру під час паркування
відновлюється. Якщо об'єкт не
буде усунуто, це призведе до
дезактивації системи. Натисніть (,
щоб увімкнути систему і розпочати пошук нового місця стоянки.
Основні примітки щодо
використання систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Систему допомоги під час
паркування можна вмикати та
вимикати, змінюючи
налаштування на інформаційному дисплеї.
Персоналізація автомобіля 3 136.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.

228Керування автомобілем та експлуатація
Примітка
Після виготовлення систему слід
відкалібрувати. Для отримання
найбільш точних вказівок щодо
паркування необхідно вказати
маршрут руху довжиною
щонайменше 35 км з усіма
поворотами.
Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає об'єкти, які
з'являються з обох боків
автомобіля в зазначеній "мертвій
зоні" видимості, та повідомляє про
них. В разі виявлення об'єктів, які
можуть бути поза зоною видимості
внутрішніх чи зовнішніх дзеркал,
система видає візуальні
попередження на кожне зовнішнє
дзеркало.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити: ■ автомобілі, які можуть швидко
наближатися, за межами
мертвих зон;
■ пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
сигнал повороту,
попереджувальний символ B
почне блимати жовтим кольором,
застерігаючи водія не змінювати
смугу руху.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що система діє.
Якщо автомобіль обладнаний
системою попередження про зміну
смуги руху 3 229, у дзеркалах
відображається символ F.

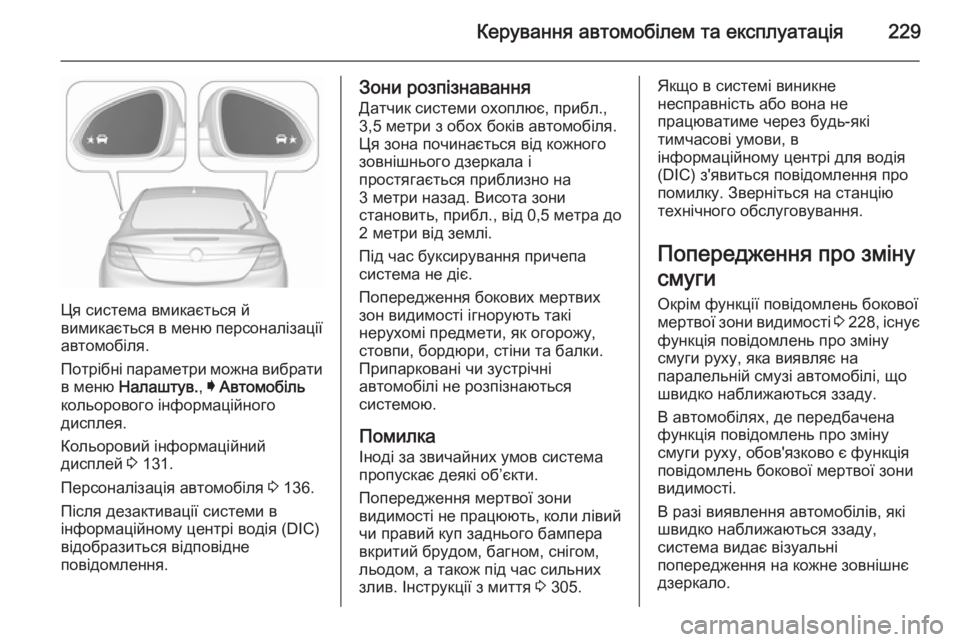

Керування автомобілем та експлуатація229
Ця система вмикається й
вимикається в меню персоналізації автомобіля.
Потрібні параметри можна вибрати в меню Налаштув. , I Автомобіль
кольорового інформаційного
дисплея.
Кольоровий інформаційний
дисплей 3 131.
Персоналізація автомобіля 3 136.
Після дезактивації системи в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення.
Зони розпізнавання
Датчик системи охоплює, прибл.,
3,5 метри з обох боків автомобіля.
Ця зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить, прибл., від 0,5 метра до
2 метри від землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Помилка
Іноді за звичайних умов система
пропускає деякі об’єкти.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 305.Якщо в системі виникне
несправність або вона не
працюватиме через будь-які
тимчасові умови, в
інформаційному центрі для водія
(DIC) з'явиться повідомлення про
помилку. Зверніться на станцію технічного обслуговування.
Попередження про зміну смуги Окрім функції повідомлень бокової
мертвої зони видимості 3 228 , існує
функція повідомлень про зміну
смуги руху, яка виявляє на
паралельній смузі автомобілі, що
швидко наближаються ззаду.
В автомобілях, де передбачена
функція повідомлень про зміну смуги руху, обов'язково є функція
повідомлень бокової мертвої зони
видимості.
В разі виявлення автомобілів, які
швидко наближаються ззаду,
система видає візуальні
попередження на кожне зовнішнє
дзеркало.

230Керування автомобілем та експлуатація
Радарні датчики відстані
розташовані на задньому бампері.9 Попередження
Попередження про зміну смуги
руху не звільняє водія від
необхідності бути уважним.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться черезплече і вмикайте указівник
повороту.
Коли система виявляє позаду
автомобіль, який рухається значно
швидше, у відповідному
зовнішньому дзеркалі засвічується
жовтий попереджувальний символ
F . Якщо водій після цього
увімкне сигнал повороту,
попереджувальний символ F
почне блимати жовтим кольором,
застерігаючи водія не змінювати
смугу руху.
При запуску двигуна індикатори в обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що система діє.
Зони розпізнавання
Система датчиків охоплює
паралельні зони завширшки
близько 3,5 метрів з обох боків
автомобіля, які простягаються
приблизно на 3 метри позад автомобіля (дані
використовуються функцією
повідомлень бокової мертвої зони
видимості (А)), а також зони
завдовжки близько 70 метрів на
паралельних смугах руху (дані
використовуються функцією
повідомлень про зміну смуги руху
(B) ). Ці зони починаються від
