Догляд за автомобілем279
НомерКонтур41Вакуумний насос42Вентилятор радіатора43Автомобільний акуму‐
лятор / трансформатор
постійного струму (тільки
на автомобілях із
системою зупинки-
запуску)44Система промивки фар45Вентилятор радіатора46Контакт 87 / головне реле47Кисневий датчик48Для ліхтарів49Ближнє світло на правій
фарі50Ближнє світло на лівій
фарі51Звуковий сигнал52Система запалення53Запалювання / вентильо‐
вані передні сидіння54Система запаленняНомерКонтур55Вікна з електроприводом /
складання дзеркал56Омивач лобового скла57–58–59Підігрів дизельного паль‐
ного / система зниження
токсичності відпрацьо‐
ваних газів60Обігрів дзеркала61Обігрів дзеркала62–63Датчик задніх вікон64Адаптивне переднє освіт‐
лення65Додатковий насос (тільки
на автомобілях із
системою стоп-старт)66Система промивки
заднього скла67Модуль керування
паливної системиНомерКонтур68–69Датчик автомобільного
акумулятора70Датчик дощу71Датчик автомобільного
акумулятора
Після заміни несправних
запобіжників закрийте кришку
коробки та натисніть на неї, щоб
закріпити.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

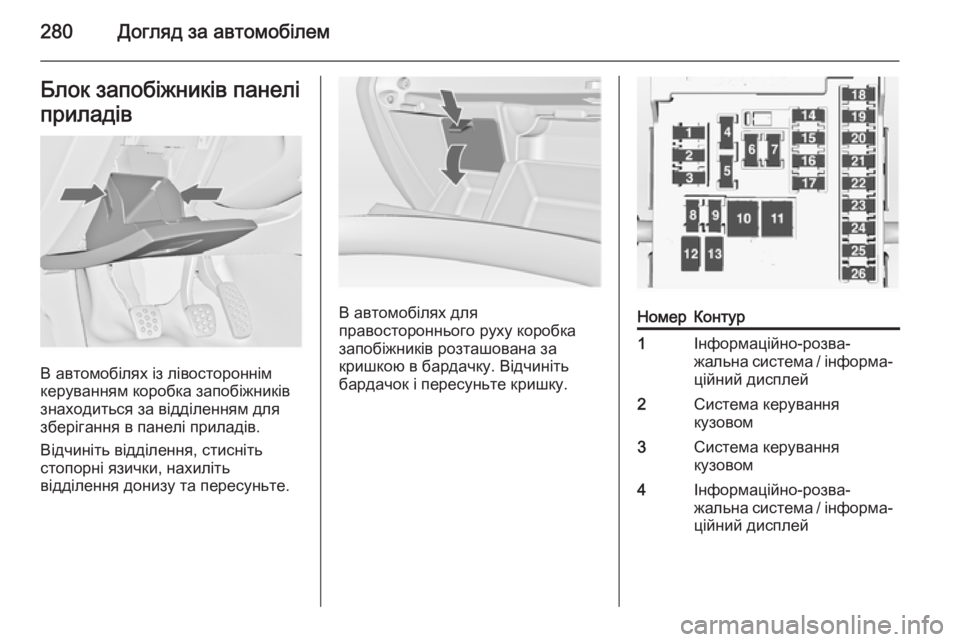

280Догляд за автомобілемБлок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення, стисніть
стопорні язички, нахиліть
відділення донизу та пересуньте.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відчиніть
бардачок і пересуньте кришку.
НомерКонтур1Інформаційно-розва‐
жальна система / інформа‐ ційний дисплей2Система керування
кузовом3Система керування
кузовом4Інформаційно-розва‐
жальна система / інформа‐ ційний дисплей

Догляд за автомобілем281

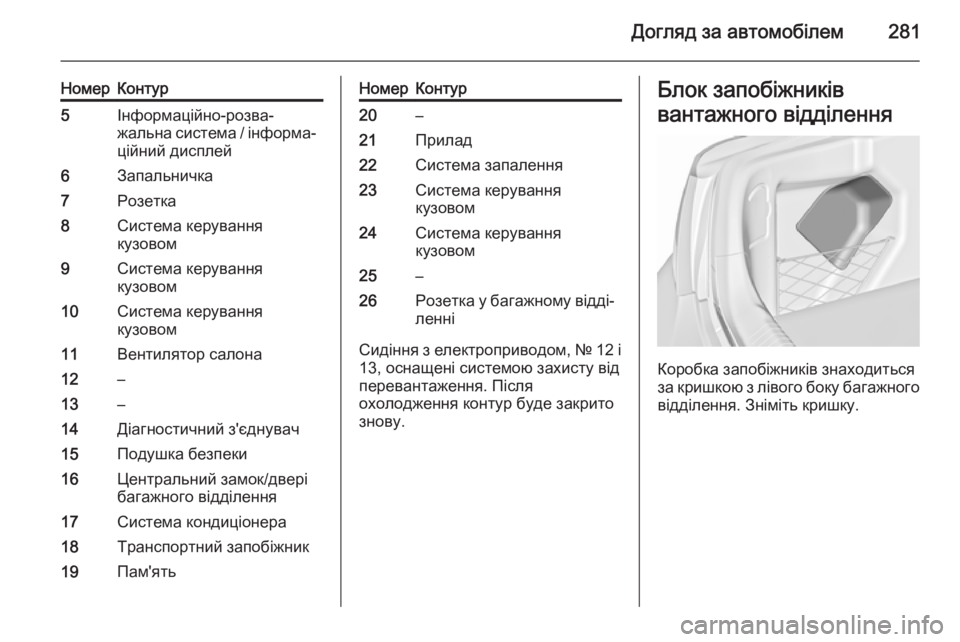

НомерКонтур5Інформаційно-розва‐
жальна система / інформа‐ ційний дисплей6Запальничка7Розетка8Система керування
кузовом9Система керування
кузовом10Система керування
кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Центральний замок/двері
багажного відділення17Система кондиціонера18Транспортний запобіжник19Пам'ятьНомерКонтур20–21Прилад22Система запалення23Система керування
кузовом24Система керування
кузовом25–26Розетка у багажному відді‐
ленні
Сидіння з електроприводом, № 12 і 13, оснащені системою захисту від
перевантаження. Після
охолодження контур буде закрито
знову.
Блок запобіжників
вантажного відділення
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення. Зніміть кришку.

282Догляд за автомобілем

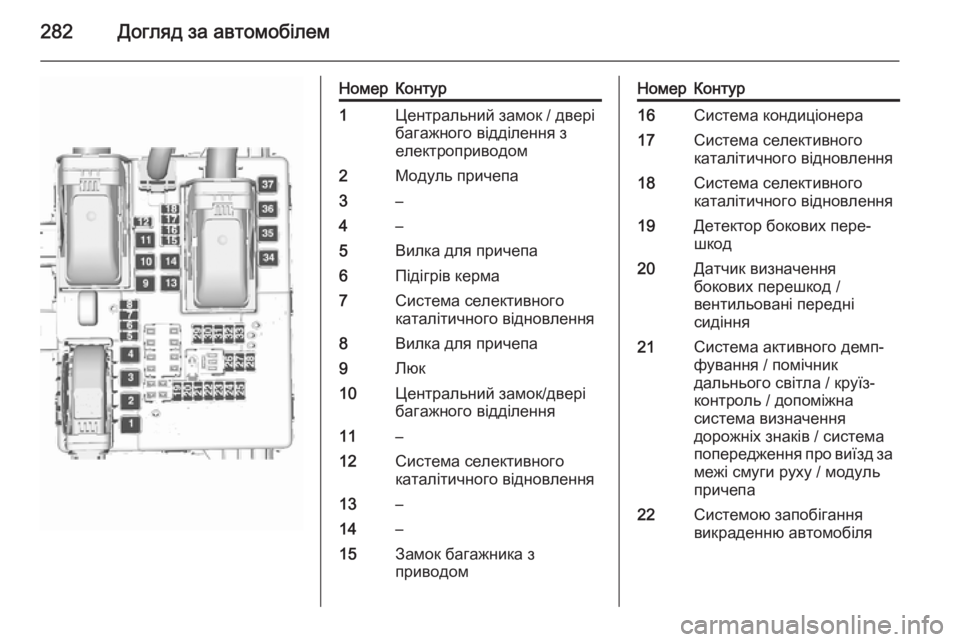

НомерКонтур1Центральний замок / двері
багажного відділення з
електроприводом2Модуль причепа3–4–5Вилка для причепа6Підігрів керма7Система селективного
каталітичного відновлення8Вилка для причепа9Люк10Центральний замок/двері
багажного відділення11–12Система селективного
каталітичного відновлення13–14–15Замок багажника з
приводомНомерКонтур16Система кондиціонера17Система селективного
каталітичного відновлення18Система селективного
каталітичного відновлення19Детектор бокових пере‐
шкод20Датчик визначення
бокових перешкод /
вентильовані передні
сидіння21Система активного демп‐
фування / помічник
дальнього світла / круїз-
контроль / допоміжна
система визначення
дорожніх знаків / система
попередження про виїзд за межі смуги руху / модуль
причепа22Системою запобігання
викраденню автомобіля

Догляд за автомобілем283

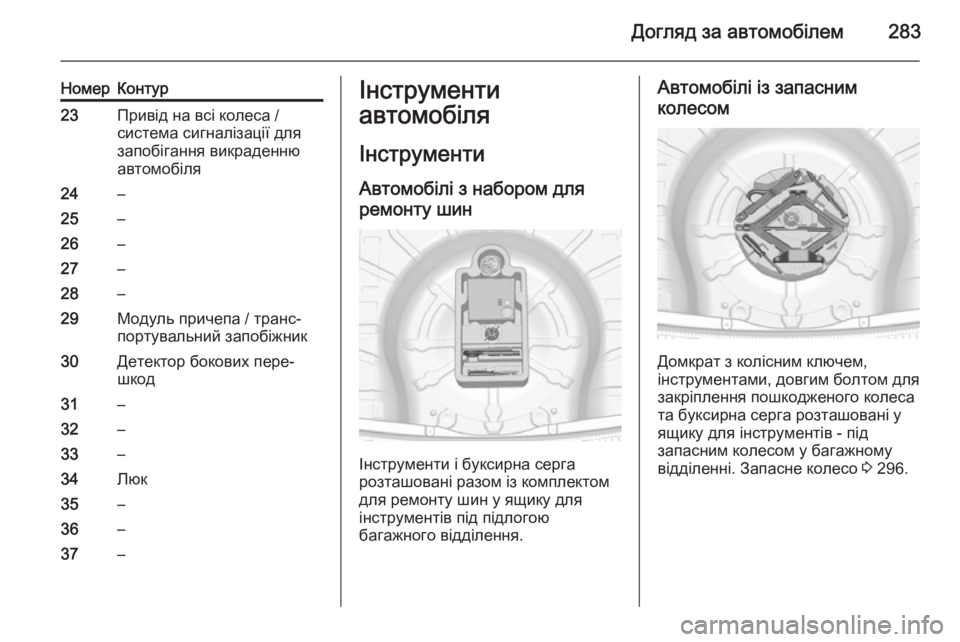

НомерКонтур23Привід на всі колеса /
система сигналізації для
запобігання викраденню
автомобіля24–25–26–27–28–29Модуль причепа / транс‐
портувальний запобіжник30Детектор бокових пере‐
шкод31–32–33–34Люк35–36–37–Інструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти і буксирна серга
розташовані разом із комплектом для ремонту шин у ящику для
інструментів під підлогою
багажного відділення.
Автомобілі із запасним
колесом
Домкрат з колісним ключем,
інструментами, довгим болтом для
закріплення пошкодженого колеса
та буксирна серга розташовані у ящику для інструментів - під
запасним колесом у багажному
відділенні. Запасне колесо 3 296.

284Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини Зимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Як зимові дозволяється
використовувати шини усіх
розмірів 3 333.
5-дверний хетчбек, 4-дверний
седан, універсал
Шини розмірів 205/60 R 16 та
235/45 R 18 використовуються
лише як зимові.
Позначення шинНаприклад, 215/60 R 16 95 H215=ширина шини, мм60=коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R=тип брекера: РадіальнийRF=тип: RunFlat16=діаметр колеса, дюйми95=індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Направляючі шини
Шини зі спрямованим малюнком
протектора встановлюються так,
щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте
про запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.

Догляд за автомобілем285

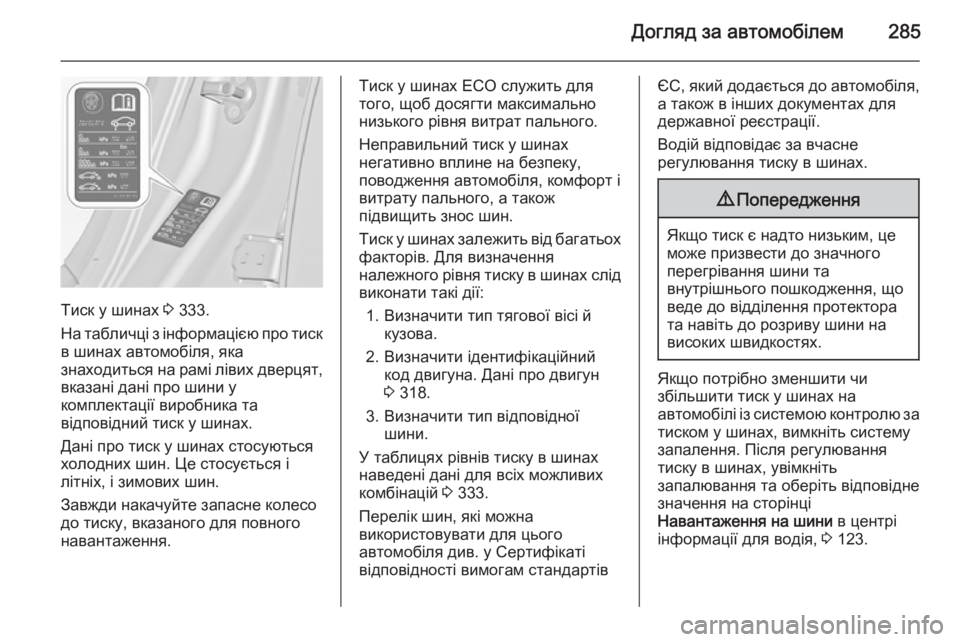

Тиск у шинах 3 333.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі лівих дверцят, вказані дані про шини у
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить знос шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити тип тягової вісі й кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун3 318.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 333.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартівЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах на
автомобілі із системою контролю за
тиском у шинах, вимкніть систему
запалення. Після регулювання
тиску в шинах, увімкніть
запалювання та оберіть відповідне
значення на сторінці
Навантаження на шини в центрі
інформації для водія, 3 123.

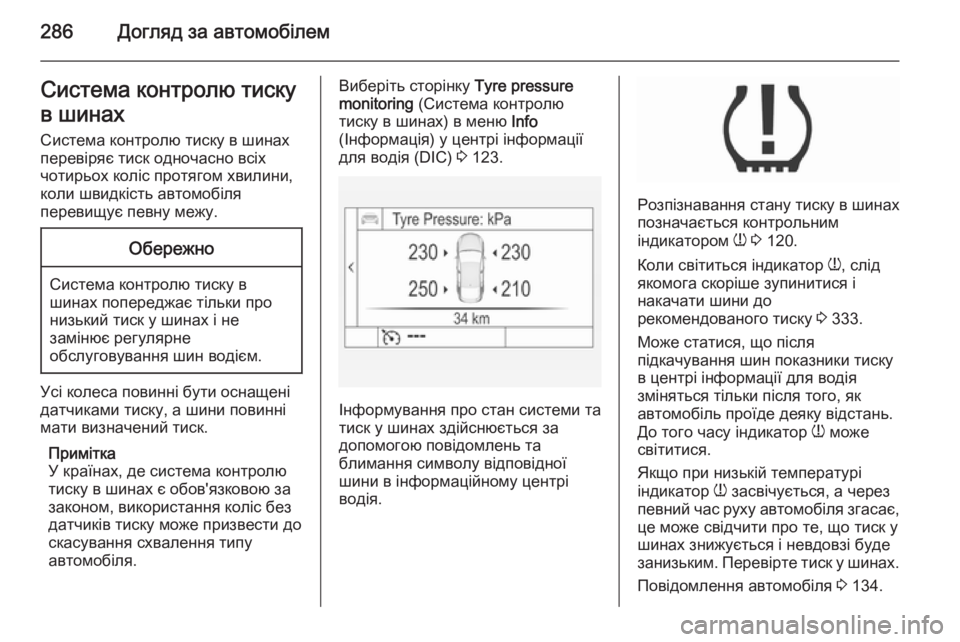

286Догляд за автомобілемСистема контролю тиску
в шинах Система контролю тиску в шинах
перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини,
коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Виберіть сторінку Tyre pressure
monitoring (Система контролю
тиску в шинах) в меню Info
(Інформація) у центрі інформації
для водія (DIC) 3 123.
Інформування про стан системи та
тиск у шинах здійснюється за
допомогою повідомлень та
блимання символу відповідної
шини в інформаційному центрі
водія.
Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 120.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 333.
Може статися, що після
підкачування шин показники тиску
в центрі інформації для водія
зміняться тільки після того, як
автомобіль проїде деяку відстань.
До того часу індикатор w може
світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про те, що тиск у
шинах знижується і невдовзі буде
занизьким. Перевірте тиск у шинах.
Повідомлення автомобіля 3 134.
