2015.5 OPEL INSIGNIA Посібник з експлуатації (in Ukrainian)

Прилади та органи управління111

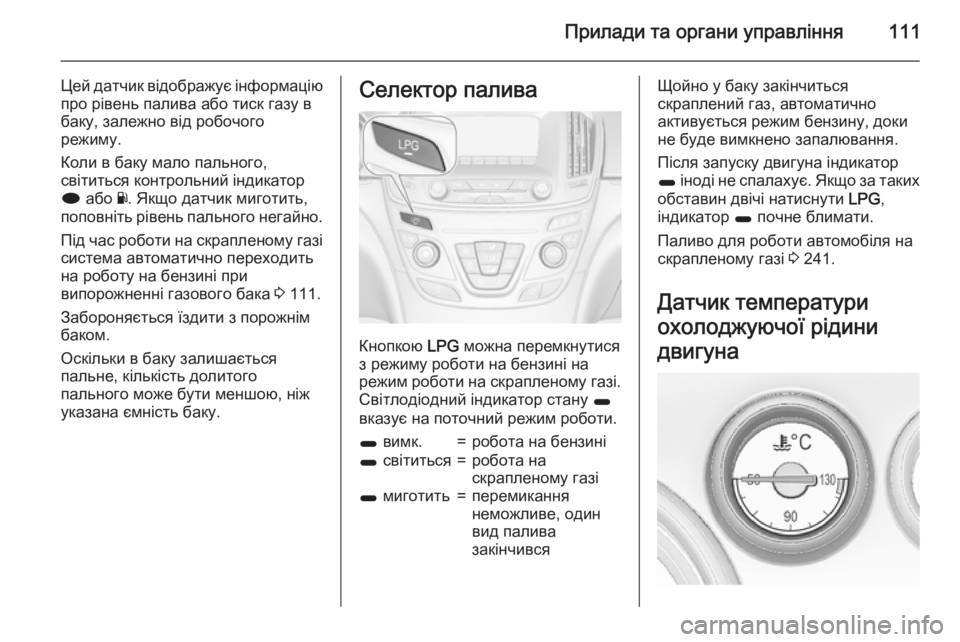

Цей датчик відображує інформаціюпро рівень палива або тиск газу в
баку, залежно від робочого
режиму.
Коли в баку мало пального,
світиться контрольний індикатор
i або Y. Якщо датчик миготить,
поповніть рівень пального негайно.
Під час роботи на скрапленому газі
система автоматично переходить
на роботу на бензині при
випорожненні газового бака 3 111.
Забороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.Селектор палива
Кнопкою LPG можна перемкнутися
з режиму роботи на бензині на
режим роботи на скрапленому газі. Світлодіодний індикатор стану 1
вказує на поточний режим роботи.
1 вимк.=робота на бензині1 світиться=робота на
скрапленому газі1 миготить=перемикання
неможливе, один
вид палива
закінчивсяЩойно у баку закінчиться
скраплений газ, автоматично
активується режим бензину, доки
не буде вимкнено запалювання.
Після запуску двигуна індикатор
1 іноді не спалахує. Якщо за таких
обставин двічі натиснути LPG,
індикатор 1 почне блимати.
Паливо для роботи автомобіля на
скрапленому газі 3 241.
Датчик температури
охолоджуючої рідини
двигуна

112Прилади та органи управління

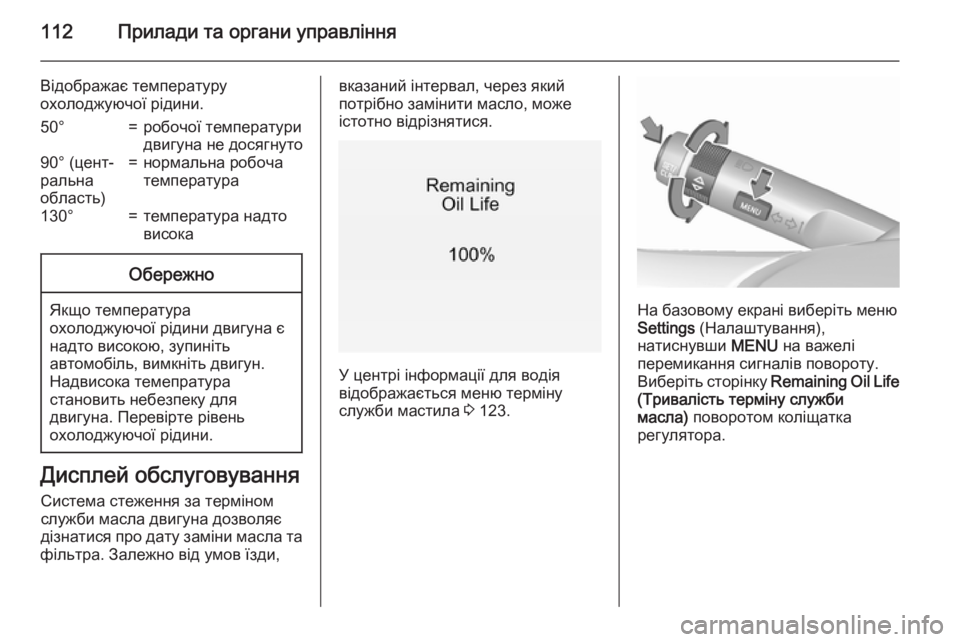

Відображає температуру
охолоджуючої рідини.50°=робочої температури
двигуна не досягнуто90° (цент‐
ральна
область)=нормальна робоча
температура130°=температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби масла двигуна дозволяє
дізнатися про дату заміни масла та
фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити масло, може
істотно відрізнятися.
У центрі інформації для водія
відображається меню терміну
служби мастила 3 123.
На базовому екрані виберіть меню
Settings (Налаштування),
натиснувши MENU на важелі
перемикання сигналів повороту.
Виберіть сторінку Remaining Oil Life
(Тривалість терміну служби
масла) поворотом коліщатка
регулятора.

Прилади та органи управління113

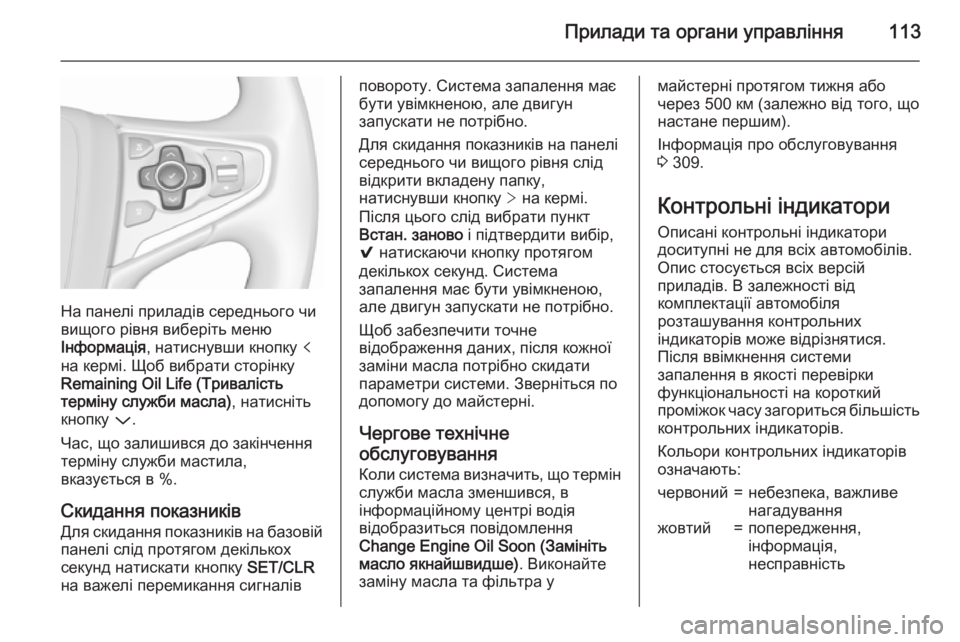

На панелі приладів середнього чи
вищого рівня виберіть меню
Інформація , натиснувши кнопку p
на кермі. Щоб вибрати сторінку
Remaining Oil Life (Тривалість
терміну служби масла) , натисніть
кнопку P.
Час, що залишився до закінчення
терміну служби мастила,
вказується в %.
Скидання показників Для скидання показників на базовій панелі слід протягом декількох
секунд натискати кнопку SET/CLR
на важелі перемикання сигналів
повороту. Система запалення має
бути увімкненою, але двигун
запускати не потрібно.
Для скидання показників на панелі
середнього чи вищого рівня слід
відкрити вкладену папку,
натиснувши кнопку > на кермі.
Після цього слід вибрати пункт
Встан. заново і підтвердити вибір,
9 натискаючи кнопку протягом
декількох секунд. Система
запалення має бути увімкненою,
але двигун запускати не потрібно.
Щоб забезпечити точне
відображення даних, після кожної
заміни масла потрібно скидати
параметри системи. Зверніться по
допомогу до майстерні.
Чергове технічне
обслуговування Коли система визначить, що термін
служби масла зменшився, в
інформаційному центрі водія
відобразиться повідомлення
Change Engine Oil Soon (Замініть
масло якнайшвидше) . Виконайте
заміну масла та фільтра умайстерні протягом тижня або
через 500 км (залежно від того, що
настане першим).
Інформація про обслуговування
3 309.
Контрольні індикатори Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправність

114Прилади та органи управління

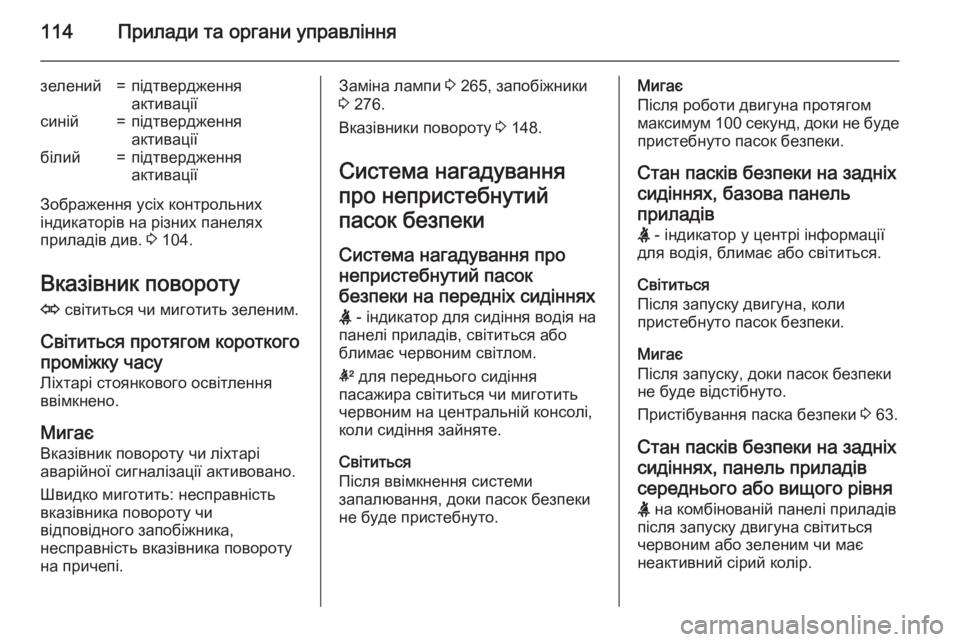

зелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації
Зображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 104.
Вказівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Вказівник повороту чи ліхтарі
аварійної сигналізації активовано.
Швидко миготить: несправність
вказівника повороту чи
відповідного запобіжника,
несправність вказівника повороту
на причепі.
Заміна лампи 3 265, запобіжники
3 276.
Вказівники повороту 3 148.
Система нагадування
про непристебнутий
пасок безпеки
Система нагадування про
непристебнутий пасок
безпеки на передніх сидіннях
X - індикатор для сидіння водія на
панелі приладів, світиться або
блимає червоним світлом.
k для переднього сидіння
пасажира світиться чи миготить
червоним на центральній консолі,
коли сидіння зайняте.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.
Стан пасків безпеки на задніх сидіннях, базова панель
приладів X - індикатор у центрі інформації
для водія, блимає або світиться.
Світиться
Після запуску двигуна, коли
пристебнуто пасок безпеки.
Мигає
Після запуску, доки пасок безпеки
не буде відстібнуто.
Пристібування паска безпеки 3 63.
Стан пасків безпеки на задніх сидіннях, панель приладівсереднього або вищого рівня X на комбінованій панелі приладів
після запуску двигуна світиться
червоним або зеленим чи має
неактивний сірий колір.

Прилади та органи управління115

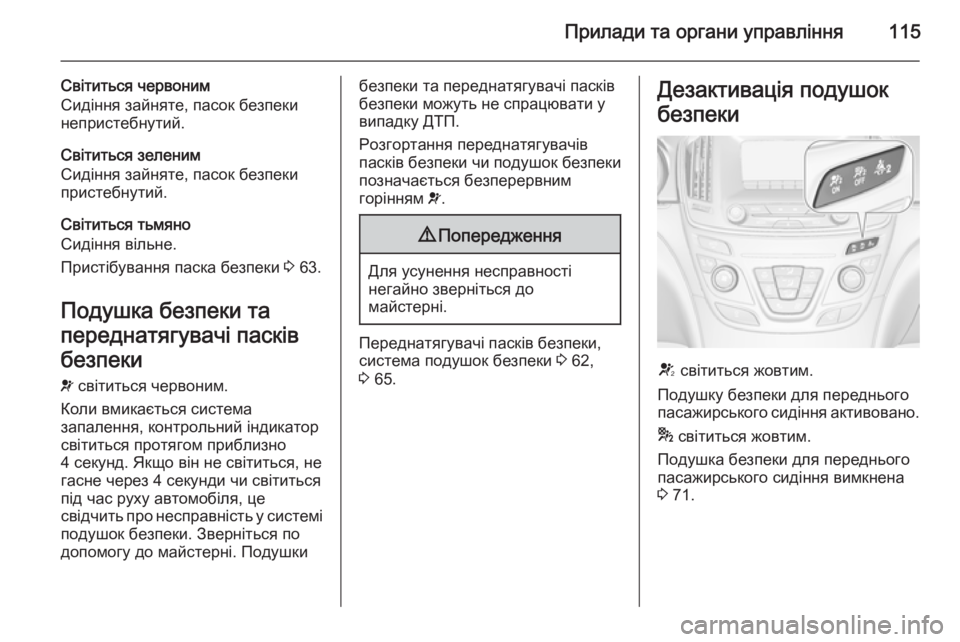

Світиться червоним
Сидіння зайняте, пасок безпеки непристебнутий.
Cвітиться зеленим
Сидіння зайняте, пасок безпеки
пристебнутий.
Світиться тьмяно
Сидіння вільне.
Пристібування паска безпеки 3 63.
Подушка безпеки та
переднатягувачі пасків
безпеки v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом приблизно
4 секунд. Якщо він не світиться, не гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу до майстерні. Подушкибезпеки та переднатягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 62,
3 65.
Дезактивація подушок
безпеки
V світиться жовтим.
Подушку безпеки для переднього
пасажирського сидіння активовано.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 71.

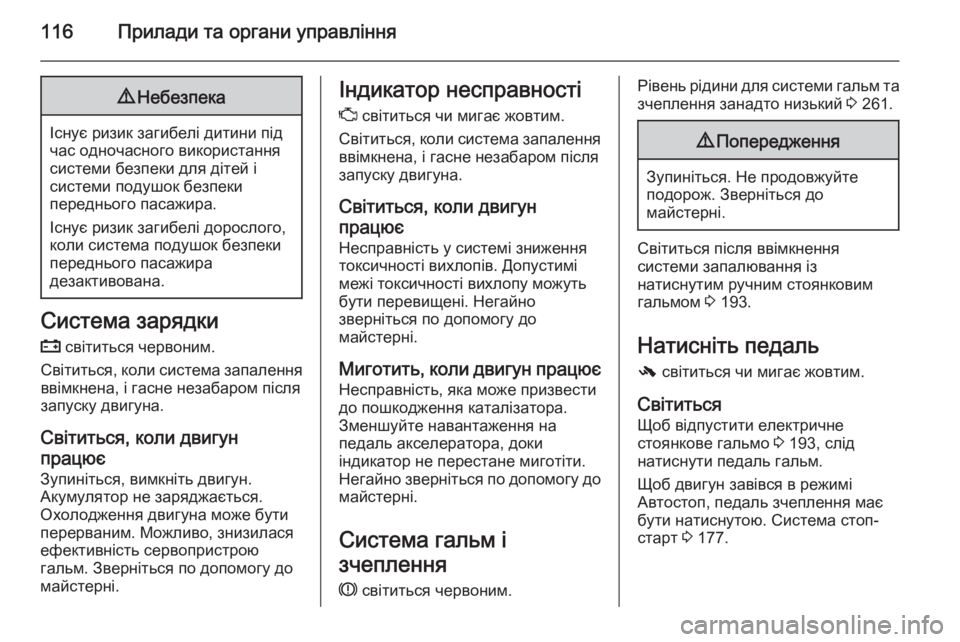

116Прилади та органи управління9Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи мигає жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.
Система гальм і
зчеплення R світиться червоним.Рівень рідини для системи гальм та
зчеплення занадто низький 3 261.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання із
натиснутим ручним стоянковим
гальмом 3 193.
Натисніть педаль
- світиться чи мигає жовтим.
Світиться
Щоб відпустити електричне
стоянкове гальмо 3 193, слід
натиснути педаль гальм.
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 177.

Прилади та органи управління117
МигаєДля основного запуску двигуна
педаль зчеплення має бути
натиснутою 3 19, 3 174.
На дисплеях спрощеної та
удосконаленої модифікації
повідомлення про необхідність
натиснути педаль зчеплення
відображається на
інформаційному дисплеї водія
3 134.
Електричне стоянкове
гальмо
m світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 193.Мигає
Електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Натисніть педаль гальм і спробуйте відновити стан системи,
спочатку увімкнувши, а потім
вимкнувши електричне стоянкове
гальмо. Якщо m продовжує
мигати, припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного
стоянкового гальма j світиться чи мигає жовтим.
Світиться Знижена ефективність діїелектричного стоянкового гальма
3 193.
Мигає Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновленнястану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS) u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо
він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм 3 192.

118Прилади та органи управлінняПідвищення передачі
Коли задля економії пального
рекомендується перейти на вищу
передачу, в інформаційному центрі для водія відображається значок
[ .
У деяких модифікаціях індикація
щодо зміни передачі
відображається в інформаційному
центрі для водія на спливаючій
сторінці повного розміру 3 123.
Перемикання передач
Якщо рекомендовано перехід на
вищу чи нижчу передачу,
відображається значок R або S,
поруч з яким вказаний номер вищої
чи нижчої передачі.
Керування зі змінним
зусиллям
c світиться жовтим.
Несправність у системі керування
зі змінним зусиллям. Це може
призвести до підвищення чизниження зусилля під час
керування. Зверніться до
майстерні.
Дистанція руху
E - вказує дистанцію руху,
встановлену в системі адаптивного
круїз-контролю, або чутливість за
часом системи повідомлень про
небезпеку зіткнення спереду, у
вигляді зафарбованих смужок
дистанції.
Адаптивний круїз-контроль 3 205.
Повідомлення про небезпеку
зіткнення спереду 3 214.
Система попередження
про виїзд за межі смуги
руху
) засвічується зеленим чи
миготить жовтим.
Cвітиться зеленим
Система ввімкнена та готова до
роботи.Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Ультразвукова система
допомоги під час
паркування
r світиться жовтим.
Несправність у системі
або
Несправність через датчики, які
забруднені чи покриті льодом або
снігом
або
Інтерференція через зовнішні
джерела ультразвуку. Одразу після усунення джерела інтерференції
система працюватиме у звичному
режимі.
Для усунення несправності в
системі зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 221.
