2015.5 OPEL CORSA Manual de Instrucciones (in Spanish)

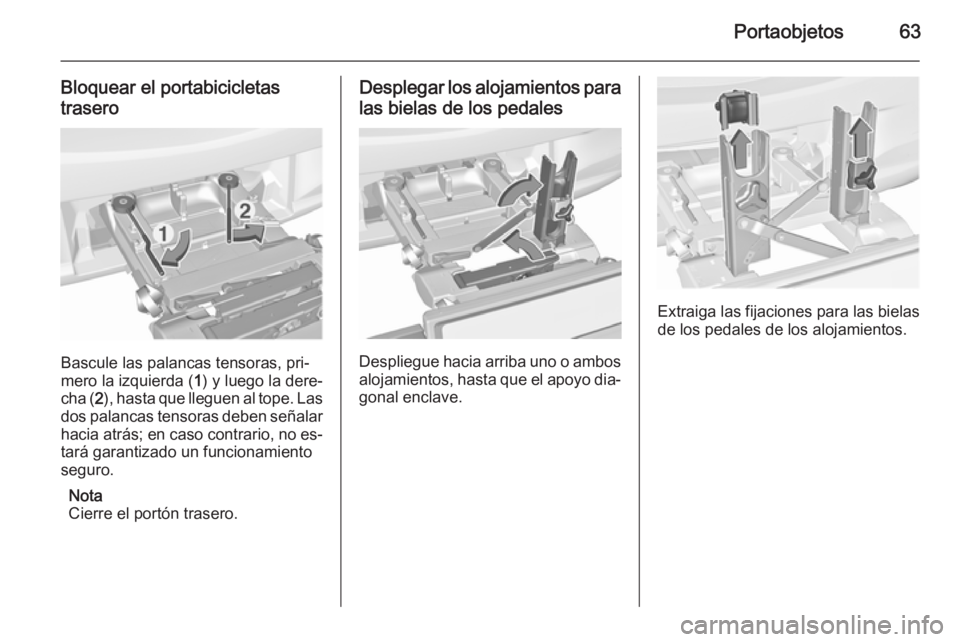

Portaobjetos63
Bloquear el portabicicletas
trasero
Bascule las palancas tensoras, pri‐
mero la izquierda ( 1) y luego la dere‐
cha ( 2), hasta que lleguen al tope. Las
dos palancas tensoras deben señalar
hacia atrás; en caso contrario, no es‐ tará garantizado un funcionamiento
seguro.
Nota
Cierre el portón trasero.
Desplegar los alojamientos para
las bielas de los pedales
Despliegue hacia arriba uno o ambos
alojamientos, hasta que el apoyo dia‐
gonal enclave.
Extraiga las fijaciones para las bielas de los pedales de los alojamientos.

64Portaobjetos
Adaptación del portabicicletas
trasero a una bicicleta
Pulse la palanca de desbloqueo y ex‐ traiga los alojamientos para las rue‐
das.
Pulse la palanca de desbloqueo de la
cinta de sujeción y saque la cinta.
Preparar la bicicleta para la
fijación
Nota
El ancho mínimo de la manivela de
pedal es de 38,3 mm y su profundi‐
dad máxima de 14,4 mm.
Gire el pedal izquierdo (sin plato) en
vertical hacia abajo. El pedal iz‐
quierdo debe quedar en posición ho‐
rizontal.
La bicicleta delantera debe quedar con la rueda delantera hacia la iz‐
quierda.
La bicicleta trasera debe quedar con
la rueda delantera hacia la derecha.

Portaobjetos65
Fijar una bicicleta al
portabicicletas trasero
Con el asa giratoria del alojamiento,
adapte aproximadamente el asiento
para la biela del pedal a la inclinación de la biela.
Si las bielas de los pedales son rec‐ tas, desenrosque por completo el
asiento para la biela (posición 5).
Si las bielas de los pedales son cur‐
vadas, enrosque por completo el
asiento para la biela (posición 1).
Coloque la bicicleta. La biela debe
colocarse en el hueco del alojamiento para la biela, como se muestra en la
ilustración.Atención
Asegúrese de que el pedal no toca
la superficie del portabicicletas
trasero. En caso contrario, la biela podría sufrir daños durante el
transporte.
Inserte la fijación para la biela en el
carril exterior del alojamiento desde
arriba, y deslícela hacia abajo hasta
debajo de la muesca como mínimo.

66Portaobjetos
Gire el tornillo de apriete para sujetar
la biela a la fijación correspondiente.
Ajuste los alojamientos para las rue‐
das de modo que la bicicleta quede
en posición horizontal. La separación entre los pedales y el portón trasero
debería ser de 5 cm como mínimo.
Las dos ruedas de la bicicleta deben
estar en los alojamientos correspon‐
dientes.Atención
Asegúrese de tirar de las ranuras
para las ruedas hasta donde sea
necesario para colocar las dos
ruedas de la bicicleta en las mis‐
mas. Si no, el montaje horizontal
de la bicicleta no es seguro. El
descuido puede originar daños en las ruedas de la bicicleta originado por los gases de escape calientes.
Alinee la bicicleta en sentido longitu‐
dinal respecto al vehículo. Afloje lige‐ ramente la fijación para la biela.
Coloque la bicicleta en posición ver‐
tical usando el asa giratoria del aloja‐ miento para la biela.
Si las dos bicicletas se obstaculizan
entre sí, se puede adaptar la posición
relativa de cada bicicleta ajustando
los alojamientos para las ruedas y el
asa giratoria del alojamiento para la
biela, hasta que las bicicletas no se
toquen entre sí. Asegúrese de que
haya suficiente holgura respecto al
vehículo.

Portaobjetos67
Apriete al máximo manualmente el
tornillo de la fijación para la biela.
Asegure las dos ruedas de la bicicleta
a sus alojamientos con las cintas de
sujeción.
Compruebe si la bicicleta está firme‐ mente sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.
Se recomienda anotar y conservar
los ajustes de los alojamientos para
las ruedas y del asa giratoria en el
alojamiento para la biela de cada bi‐
cicleta. Mediante un correcto ajuste
previo, se facilita el montaje de la bi‐
cicleta en ocasiones posteriores.
Nota
Se recomienda fijar una señal de ad‐
vertencia en la bicicleta trasera para
aumentar la visibilidad.
Desmontar una bicicleta del
portabicicletas trasero
Suelte las cintas de sujeción de las
ruedas de la bicicleta.
Sujete la bicicleta, afloje el tornillo de apriete de la fijación para la biela y
levante la fijación para extraerla.
Retraer el portabicicletas
trasero
Inserte las fijaciones para las bielas
en el alojamiento correspondiente
como se muestra en la ilustración.

68Portaobjetos
Introduzca la cinta de sujeción y
apriétela hacia abajo lo máximo posi‐ ble.
Pulse la palanca de desbloqueo e in‐serte los alojamientos para las rue‐
das completamente, hasta el tope.
Desenclave la palanca de bloqueo en
el apoyo diagonal y pliegue hacia abajo los alojamientos para la biela.
9 Advertencia
Riesgo de pinzamiento.
Bascule hacia delante las palancas
tensoras, primero la derecha ( 1) y
luego la izquierda ( 2), hasta que pue‐
dan enclavarse en sus alojamientos
respectivos.

Portaobjetos69
Baje la palanca de retención y ex‐
traiga los dos soportes de las luces de sus alojamientos.
Pliegue los soportes en la parte pos‐
terior de las luces traseras.
Coloque las luces traseras en sus
alojamientos, primero la delantera ( 1)
y luego la trasera ( 2), y bájelas lo má‐
ximo posible. Guarde los cables por
completo en las guías para evitar po‐ sibles daños.
Abrir el portón trasero.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐ tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
La palanca de desbloqueo debe vol‐
ver a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.

70PortaobjetosCompartimento de
carga
Ampliación del compartimento
de carga El respaldo trasero se puede encla‐
var en dos posiciones. Al transportar
objetos voluminosos, bloquee en po‐
sición vertical.
Respaldo dividido
Tire de la manilla de desbloqueo del
lado correspondiente, tire del res‐
paldo hacia delante hasta la vertical y
enclávelo.
Respaldo integral
Tire de la manilla de desbloqueo de
ambos lados, tire del respaldo hacia
delante hasta la vertical y enclávelo.
En caso de desbloqueo, aparece una marca roja junto a la palanca de des‐
bloqueo. El respaldo estará bien en‐
clavados cuando no se vean ninguna de las marcas rojas de ambos lados,
cerca de la palanca de desbloqueo.
Abatir los respaldos traseros
Desmonte la cubierta del comparti‐
mento de carga si fuera necesario.
Baje los reposacabezas pulsando el
resorte.Guíe los cinturones de seguridad por
dentro de los soportes laterales para que no se dañen. Cuando abata el
respaldo, acompañe los cinturones
de seguridad.
Respaldo dividido
Tire de la palanca de liberación del lado correspondiente y pliéguela ha‐
cia abajo en el cojín del asiento.
Respaldo integral
Tire de la palanca de liberación de
ambos lados y pliéguela hacia abajo
en el cojín del asiento.
