2015.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

Уход за автомобилем231
№Электрическая цепь1Блок управления двигателем2Лямбда-датчик3Впрыск топлива, система
зажигания4Впрыск топлива, система
зажигания5–6Подогрев зеркал7Регулятор вентилятора8Лямбда-датчик, охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи автомобиля11Рычаг открывания багажника12Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением13Клапаны ABS14–15Блок управления двигателем16Стартер№Электрическая цепь17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система пуска/остановки
двигателя29Электромеханический стоя‐
ночный тормоз30Насос ABS№Электрическая цепь31–32Подушка безопасности33Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Электрические стеклоподъем‐
ники, датчик дождя, наружное
зеркало36Климат-контроль37–38Вакуумный насос39Блок управления системы
топливоподачи40Система омывателя лобового
стекла41Правая фара дальнего света
(галогенная)42Вентилятор радиатора43Очиститель ветрового стекла44–45Вентилятор радиатора

232Уход за автомобилем

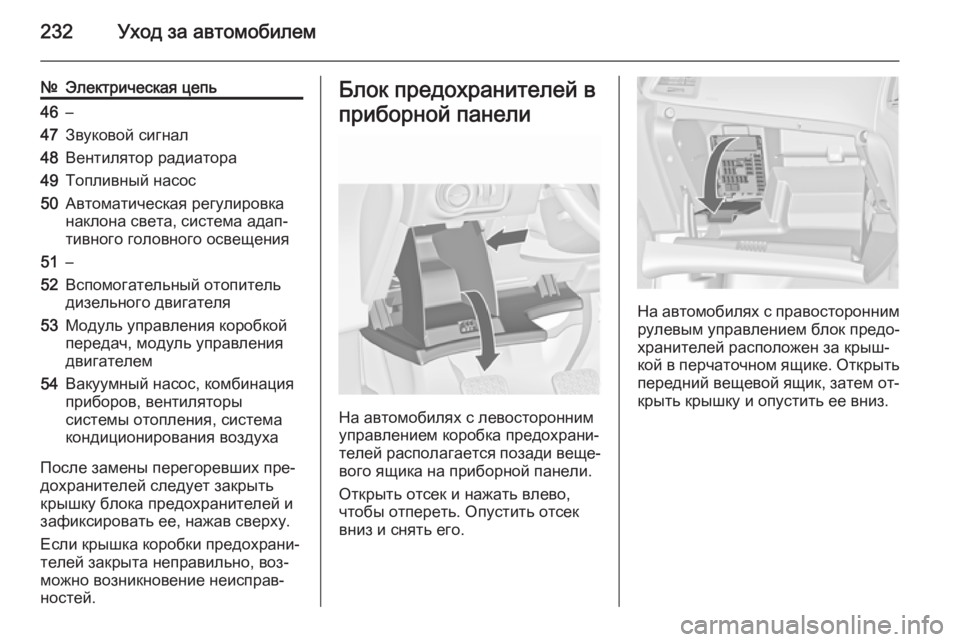

№Электрическая цепь46–47Звуковой сигнал48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света, система адап‐
тивного головного освещения51–52Вспомогательный отопитель
дизельного двигателя53Модуль управления коробкой
передач, модуль управления
двигателем54Вакуумный насос, комбинация
приборов, вентиляторы
системы отопления, система
кондиционирования воздуха
После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем от‐ крыть крышку и опустить ее вниз.

Уход за автомобилем233

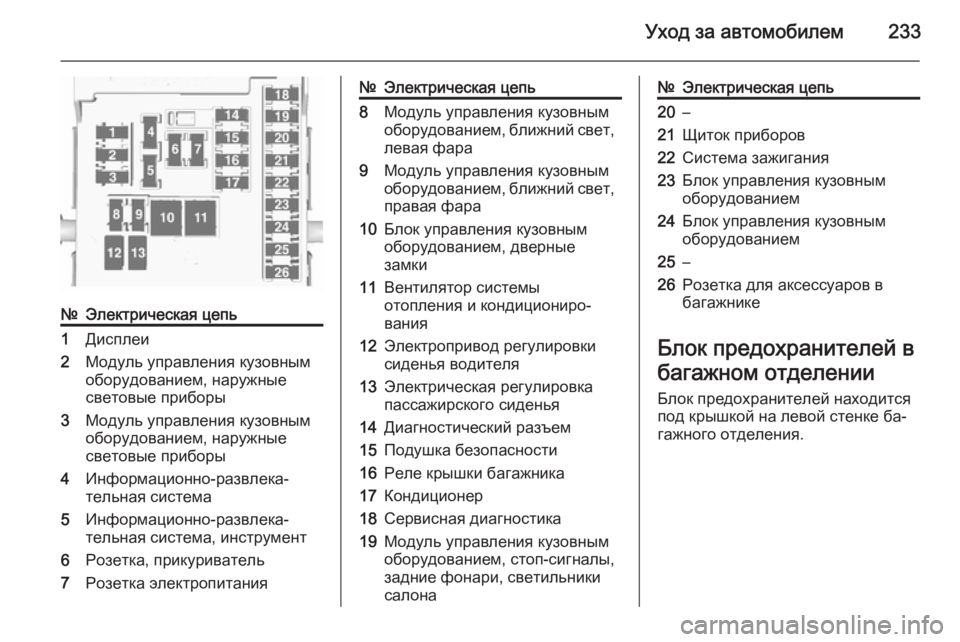

№Электрическая цепь1Дисплеи2Модуль управления кузовным
оборудованием, наружные
световые приборы3Модуль управления кузовным
оборудованием, наружные
световые приборы4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система, инструмент6Розетка, прикуриватель7Розетка электропитания№Электрическая цепь8Модуль управления кузовным
оборудованием, ближний свет,
левая фара9Модуль управления кузовным
оборудованием, ближний свет, правая фара10Блок управления кузовным
оборудованием, дверные
замки11Вентилятор системы
отопления и кондициониро‐
вания12Электропривод регулировки
сиденья водителя13Электрическая регулировка
пассажирского сиденья14Диагностический разъем15Подушка безопасности16Реле крышки багажника17Кондиционер18Сервисная диагностика19Модуль управления кузовным
оборудованием, стоп-сигналы,
задние фонари, светильники
салона№Электрическая цепь20–21Щиток приборов22Система зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26Розетка для аксессуаров в
багажнике
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.

234Уход за автомобилем

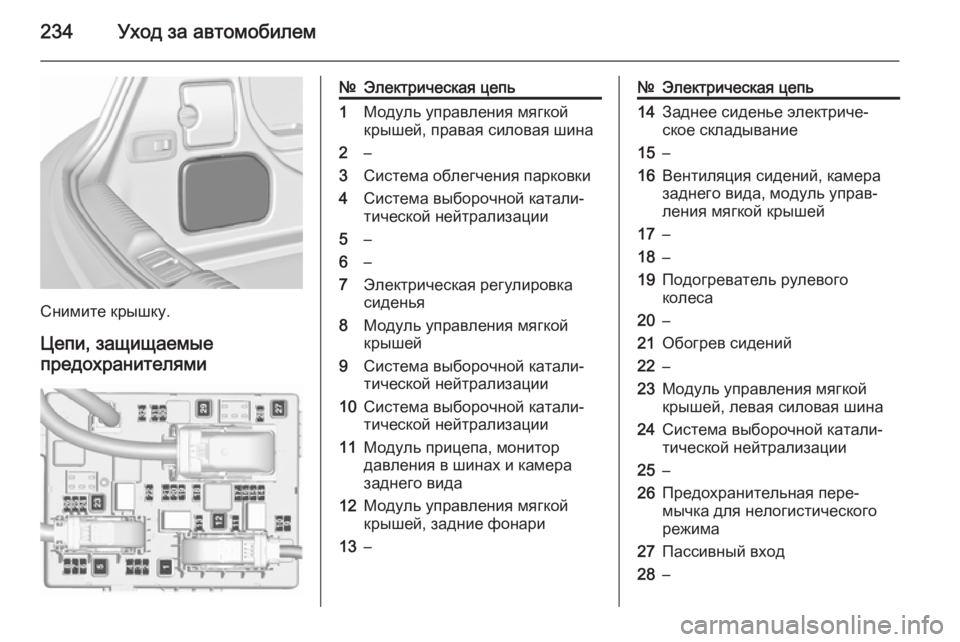

Снимите крышку.
Цепи, защищаемые
предохранителями
№Электрическая цепь1Модуль управления мягкой
крышей, правая силовая шина2–3Система облегчения парковки4Система выборочной катали‐
тической нейтрализации5–6–7Электрическая регулировка
сиденья8Модуль управления мягкой
крышей9Система выборочной катали‐
тической нейтрализации10Система выборочной катали‐
тической нейтрализации11Модуль прицепа, монитор
давления в шинах и камера
заднего вида12Модуль управления мягкой
крышей, задние фонари13–№Электрическая цепь14Заднее сиденье электриче‐
ское складывание15–16Вентиляция сидений, камера
заднего вида, модуль управ‐
ления мягкой крышей17–18–19Подогреватель рулевого
колеса20–21Обогрев сидений22–23Модуль управления мягкой
крышей, левая силовая шина24Система выборочной катали‐
тической нейтрализации25–26Предохранительная пере‐
мычка для нелогистического
режима27Пассивный вход28–

Уход за автомобилем235

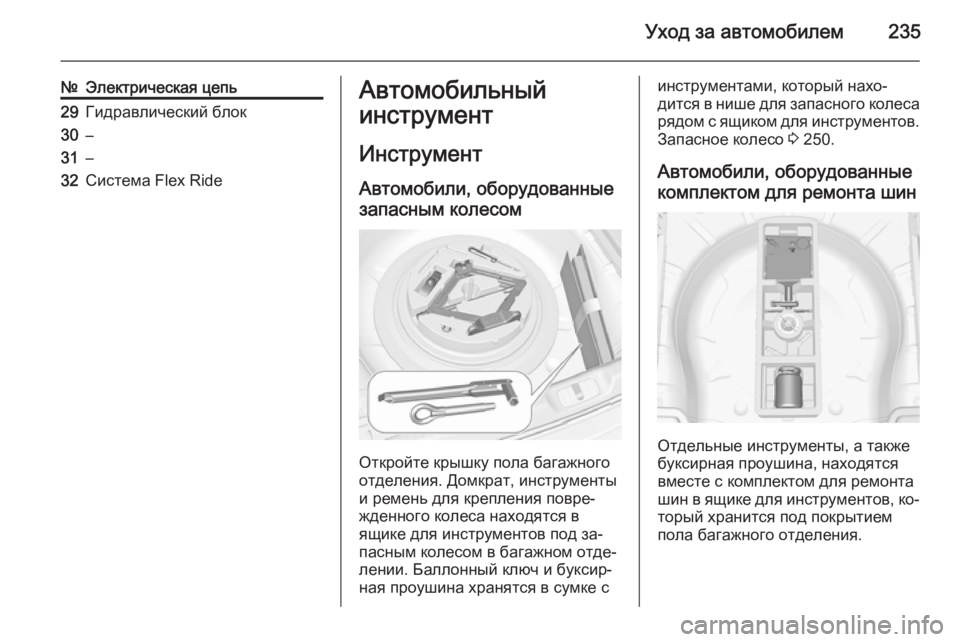

№Электрическая цепь29Гидравлический блок30–31–32Система Flex RideАвтомобильный
инструмент
Инструмент
Автомобили, оборудованные
запасным колесом
Откройте крышку пола багажного
отделения. Домкрат, инструменты
и ремень для крепления повре‐
жденного колеса находятся в
ящике для инструментов под за‐
пасным колесом в багажном отде‐
лении. Баллонный ключ и буксир‐
ная проушина хранятся в сумке с
инструментами, который нахо‐
дится в нише для запасного колеса
рядом с ящиком для инструментов. Запасное колесо 3 250.
Автомобили, оборудованные
комплектом для ремонта шин
Отдельные инструменты, а также
буксирная проушина, находятся
вместе с комплектом для ремонта
шин в ящике для инструментов, ко‐ торый хранится под покрытием
пола багажного отделения.

236Уход за автомобилем

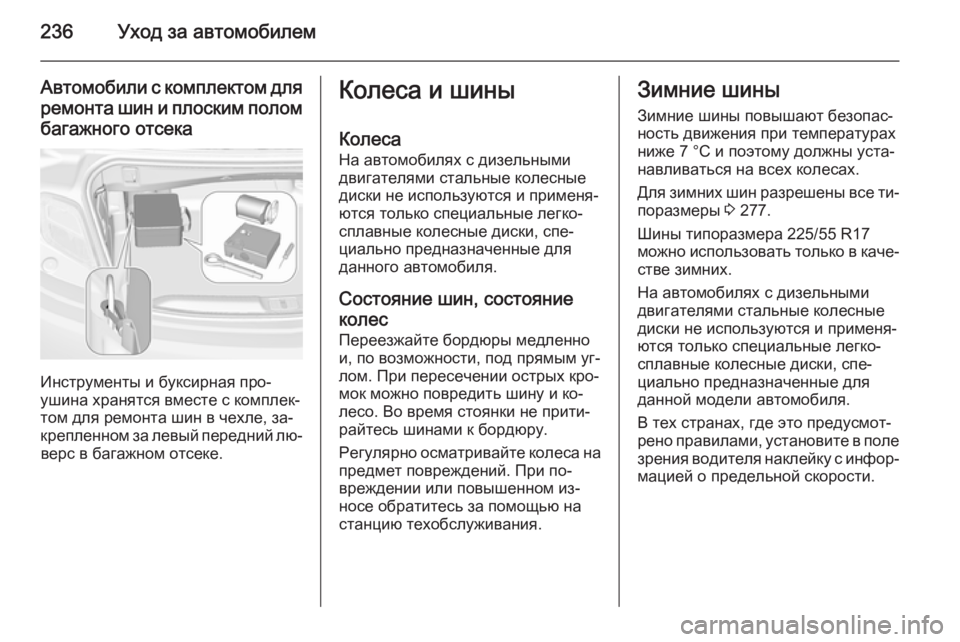

Автомобили с комплектом для
ремонта шин и плоским полом багажного отсека
Инструменты и буксирная про‐
ушина хранятся вместе с комплек‐
том для ремонта шин в чехле, за‐
крепленном за левый передний лю‐ верс в багажном отсеке.
Колеса и шины
Колеса
На автомобилях с дизельными
двигателями стальные колесные
диски не используются и применя‐
ются только специальные легко‐
сплавные колесные диски, спе‐
циально предназначенные для данного автомобиля.
Состояние шин, состояние
колес Переезжайте бордюры медленно
и, по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.Зимние шины
Зимние шины повышают безопас‐ность движения при температурах
ниже 7 °C и поэтому должны уста‐
навливаться на всех колесах.
Для зимних шин разрешены все ти‐ поразмеры 3 277.
Шины типоразмера 225/55 R17
можно использовать только в каче‐ стве зимних.
На автомобилях с дизельными
двигателями стальные колесные
диски не используются и применя‐
ются только специальные легко‐
сплавные колесные диски, спе‐
циально предназначенные для
данной модели автомобиля.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐
мацией о предельной скорости.

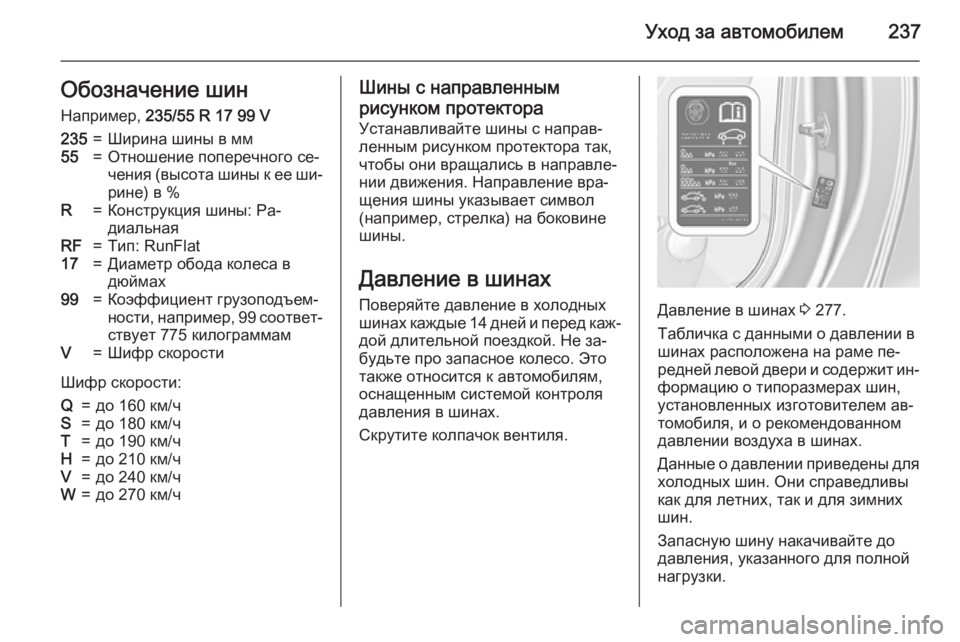

Уход за автомобилем237Обозначение шинНапример, 235/55 R 17 99 V235=Ширина шины в мм55=Отношение поперечного се‐
чения (высота шины к ее ши‐
рине) в %R=Конструкция шины: Ра‐
диальнаяRF=Тип: RunFlat17=Диаметр обода колеса в
дюймах99=Коэффициент грузоподъем‐
ности, например, 99 соответ‐
ствует 775 килограммамV=Шифр скорости
Шифр скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/чШины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 277.
Табличка с данными о давлении в
шинах расположена на раме пе‐
редней левой двери и содержит ин‐
формацию о типоразмерах шин,
установленных изготовителем ав‐
томобиля, и о рекомендованном
давлении воздуха в шинах.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.

238Уход за автомобилем

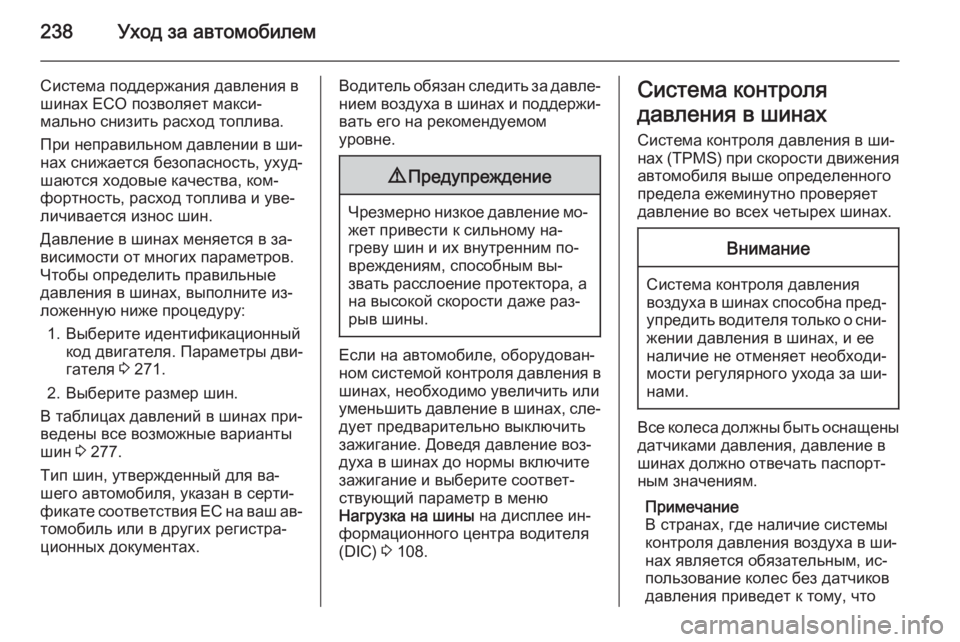

Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление в шинах меняется в за‐
висимости от многих параметров.
Чтобы определить правильные давления в шинах, выполните из‐
ложенную ниже процедуру:
1. Выберите идентификационный код двигателя. Параметры дви‐
гателя 3 271.
2. Выберите размер шин.
В таблицах давлений в шинах при‐
ведены все возможные варианты
шин 3 277.
Тип шин, утвержденный для ва‐
шего автомобиля, указан в серти‐
фикате соответствия ЕС на ваш ав‐
томобиль или в других регистра‐ ционных документах.Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если на автомобиле, оборудован‐ ном системой контроля давления в шинах, необходимо увеличить илиуменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание. Доведя давление воз‐
духа в шинах до нормы включите
зажигание и выберите соответ‐
ствующий параметр в меню
Нагрузка на шины на дисплее ин‐
формационного центра водителя
(DIC) 3 108.
Система контроля
давления в шинах
Система контроля давления в ши‐
нах (TPMS) при скорости движения автомобиля выше определенного
предела ежеминутно проверяет
давление во всех четырех шинах.Внимание
Система контроля давления
воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
