2015.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

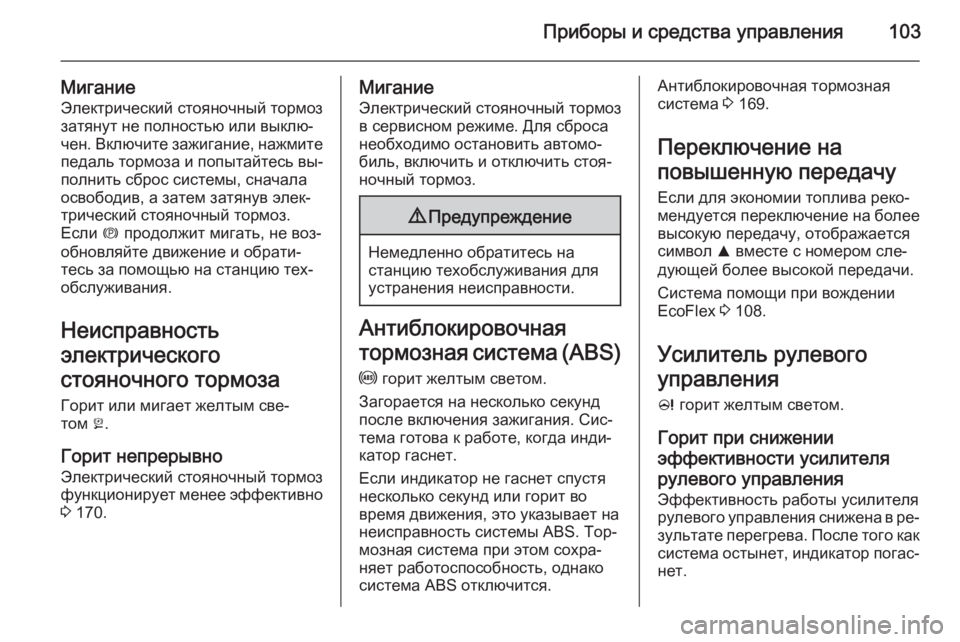

Приборы и средства управления103
МиганиеЭлектрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь вы‐
полнить сброс системы, сначала освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность
электрического
стояночного тормоза
Горит или мигает желтым све‐
том j.
Горит непрерывно
Электрический стояночный тормоз
функционирует менее эффективно 3 170.Мигание
Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система ( ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это указывает на
неисправность системы АBS. Тор‐
мозная система при этом сохра‐
няет работоспособность, однако
система АBS отключится.
Антиблокировочная тормозная
система 3 169.
Переключение на
повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, отображается
символ R вместе с номером сле‐
дующей более высокой передачи.
Система помощи при вождении EcoFlex 3 108.
Усилитель рулевого
управления
c горит желтым светом.
Горит при снижении
эффективности усилителя рулевого управления
Эффективность работы усилителя рулевого управления снижена в ре‐
зультате перегрева. После того как система остынет, индикатор погас‐
нет.

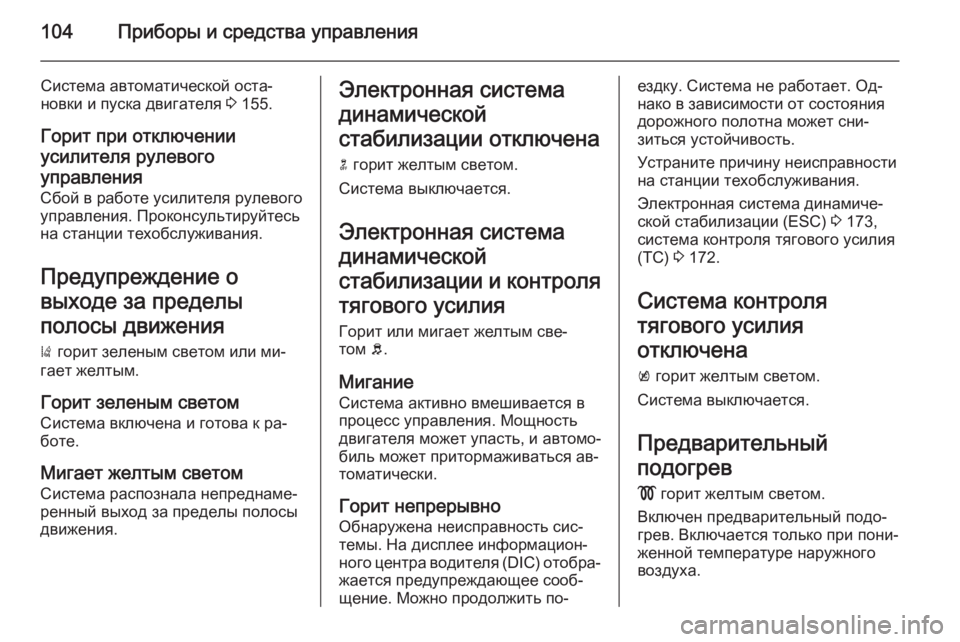

104Приборы и средства управления
Система автоматической оста‐новки и пуска двигателя 3 155.
Горит при отключении
усилителя рулевого
управления
Сбой в работе усилителя рулевого
управления. Проконсультируйтесь
на станции техобслуживания.
Предупреждение о
выходе за пределы
полосы движения
) горит зеленым светом или ми‐
гает желтым.
Горит зеленым светом
Система включена и готова к ра‐
боте.
Мигает желтым светом
Система распознала непреднаме‐
ренный выход за пределы полосы
движения.Электронная система
динамической
стабилизации отключена n горит желтым светом.
Система выключается.
Электронная система
динамической
стабилизации и контроля
тягового усилия
Горит или мигает желтым све‐
том b.
Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически.
Горит непрерывно Обнаружена неисправность сис‐
темы. На дисплее информацион‐
ного центра водителя (DIC) отобра‐
жается предупреждающее сооб‐
щение. Можно продолжить по‐ездку. Система не работает. Од‐
нако в зависимости от состояния
дорожного полотна может сни‐
зиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Электронная система динамиче‐
ской стабилизации (ESC) 3 173,
система контроля тягового усилия (TC) 3 172.
Система контроля
тягового усилия
отключена k горит желтым светом.
Система выключается.
Предварительный
подогрев ! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.

Приборы и средства управления105Сажевый фильтр
дизельного двигателя
Горит или мигает желтым све‐
том %.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока ин‐
дикатор % не погаснет. По возмож‐
ности не следует доводить частоту
вращения коленчатого вала двига‐ теля до величины ниже
2000 об/мин.
Горит непрерывно Сажевый фильтр дизельного дви‐
гателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.
Мигание Достигнут максимальный уровень
засорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.Сажевый фильтр дизельного дви‐
гателя 3 159, система автомати‐
ческой остановки и пуска двига‐
теля 3 155.
AdBlue Y мигает желтым светом.
Низкий уровень AdBlue. Долейте
раствор AdBlue, чтобы исключить
блокировку пуска двигателя.
AdBlue 3 161.
Система контроля
давления в шинах
Горит или мигает желтым све‐
том w.
Горит непрерывно
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
Мигание Неисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).Через 60-90 секунд контрольный
индикатор начинает гореть непре‐ рывно. Проконсультируйтесь настанции техобслуживания.
Система контроля давления в ши‐
нах 3 238.
Давление моторного
масла Загорается красным светом I.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.

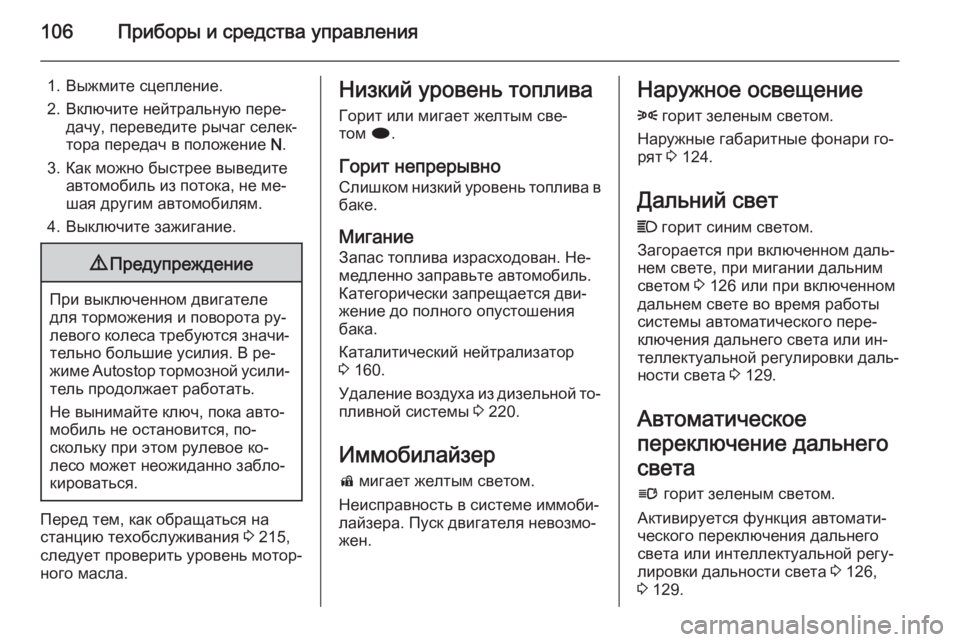

106Приборы и средства управления
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 215,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива
Горит или мигает желтым све‐
том i.
Горит непрерывно Слишком низкий уровень топлива в
баке.
Мигание
Запас топлива израсходован. Не‐
медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Каталитический нейтрализатор
3 160.
Удаление воздуха из дизельной то‐ пливной системы 3 220.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари го‐
рят 3 124.
Дальний свет C горит синим светом.
Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 126 или при включенном
дальнем свете во время работы
системы автоматического пере‐
ключения дальнего света или ин‐
теллектуальной регулировки даль‐
ности света 3 129.
Автоматическое
переключение дальнего
света
l горит зеленым светом.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 126,
3 129.

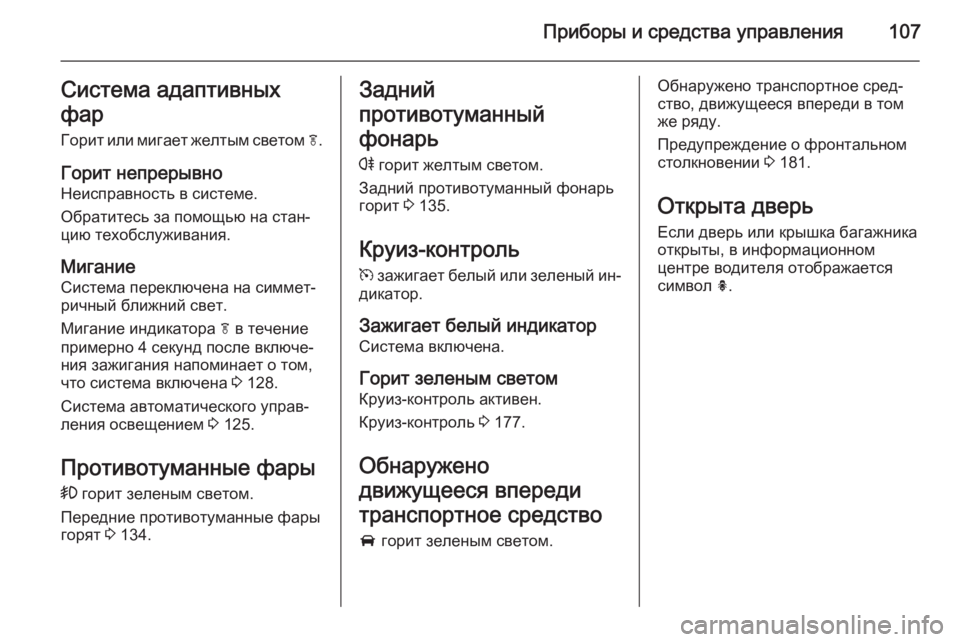

Приборы и средства управления107Система адаптивных
фар Горит или мигает желтым светом f.
Горит непрерывно Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
МиганиеСистема переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐
ния зажигания напоминает о том, что система включена 3 128.
Система автоматического управ‐
ления освещением 3 125.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 134.Задний
противотуманный
фонарь r горит желтым светом.
Задний противотуманный фонарь
горит 3 135.
Круиз-контроль m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Круиз-контроль активен.
Круиз-контроль 3 177.
Обнаружено
движущееся впереди
транспортное средство
A горит зеленым светом.Обнаружено транспортное сред‐
ство, движущееся впереди в том
же ряду.
Предупреждение о фронтальном
столкновении 3 181.
Открыта дверь
Если дверь или крышка багажника
открыты, в информационном
центре водителя отображается
символ h.

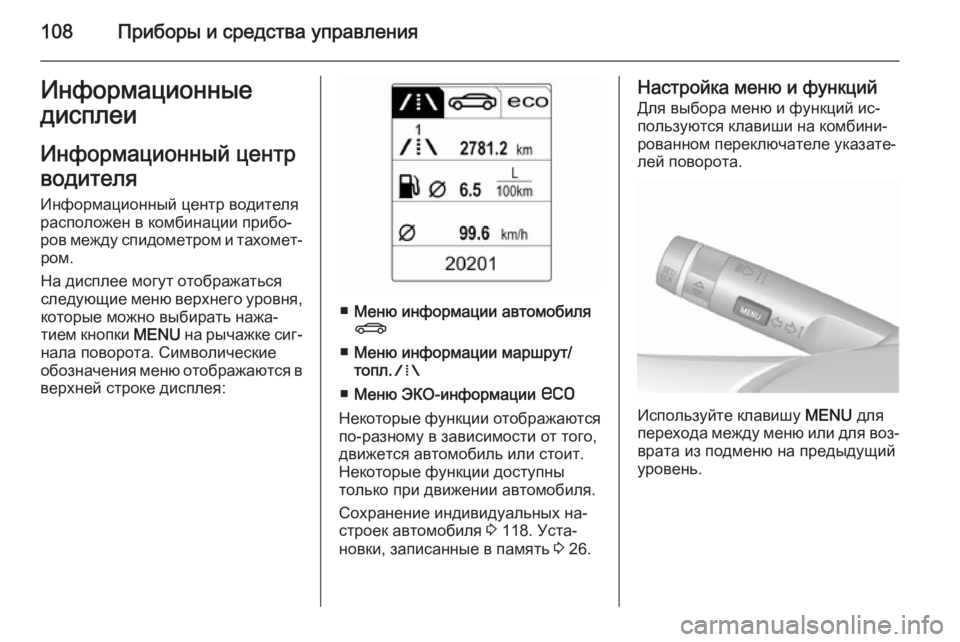

108Приборы и средства управленияИнформационные
дисплеи
Информационный центр
водителя
Информационный центр водителя
расположен в комбинации прибо‐
ров между спидометром и тахомет‐ ром.
На дисплее могут отображаться
следующие меню верхнего уровня, которые можно выбирать нажа‐тием кнопки MENU на рычажке сиг‐
нала поворота. Символические
обозначения меню отображаются в
верхней строке дисплея:
■ Меню информации автомобиля
X
■ Меню информации маршрут/
топл. W
■ Меню ЭКО-информации s
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 118. Уста‐
новки, записанные в память 3 26.
Настройка меню и функций
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.
Используйте клавишу MENU для
перехода между меню или для воз‐
врата из подменю на предыдущий
уровень.

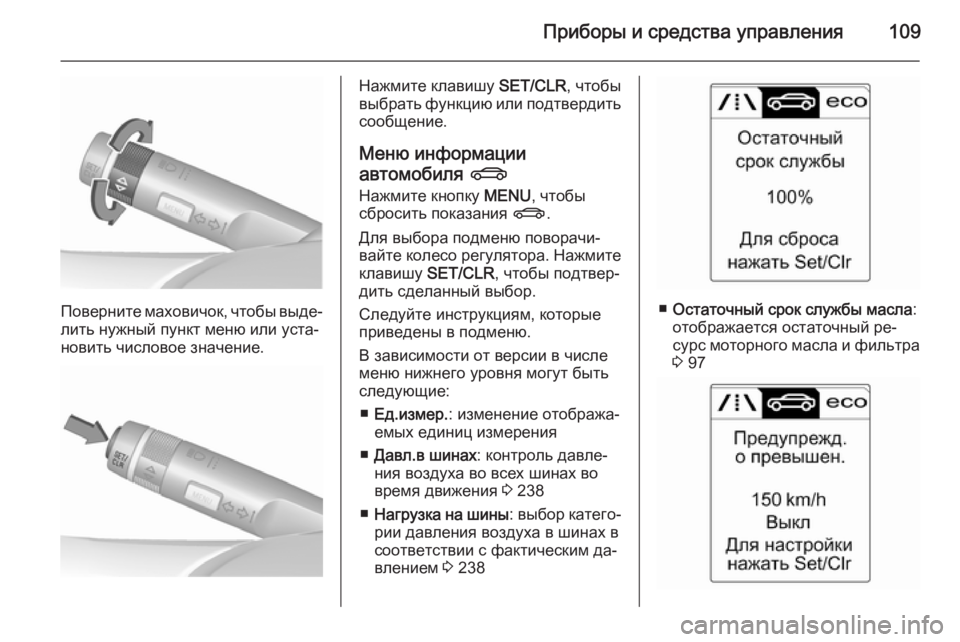

Приборы и средства управления109
Поверните маховичок, чтобы выде‐лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите клавишу SET/CLR, чтобы
выбрать функцию или подтвердить
сообщение.
Меню информации
автомобиля X
Нажмите кнопку MENU, чтобы
сбросить показания X.
Для выбора подменю поворачи‐
вайте колесо регулятора. Нажмите
клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии в числе
меню нижнего уровня могут быть
следующие:
■ Ед.измер. : изменение отобража‐
емых единиц измерения
■ Давл.в шинах : контроль давле‐
ния воздуха во всех шинах во
время движения 3 238
■ Нагрузка на шины : выбор катего‐
рии давления воздуха в шинах в соответствии с фактическим да‐
влением 3 238
■ Остаточный срок службы масла :
отображается остаточный ре‐
сурс моторного масла и фильтра
3 97

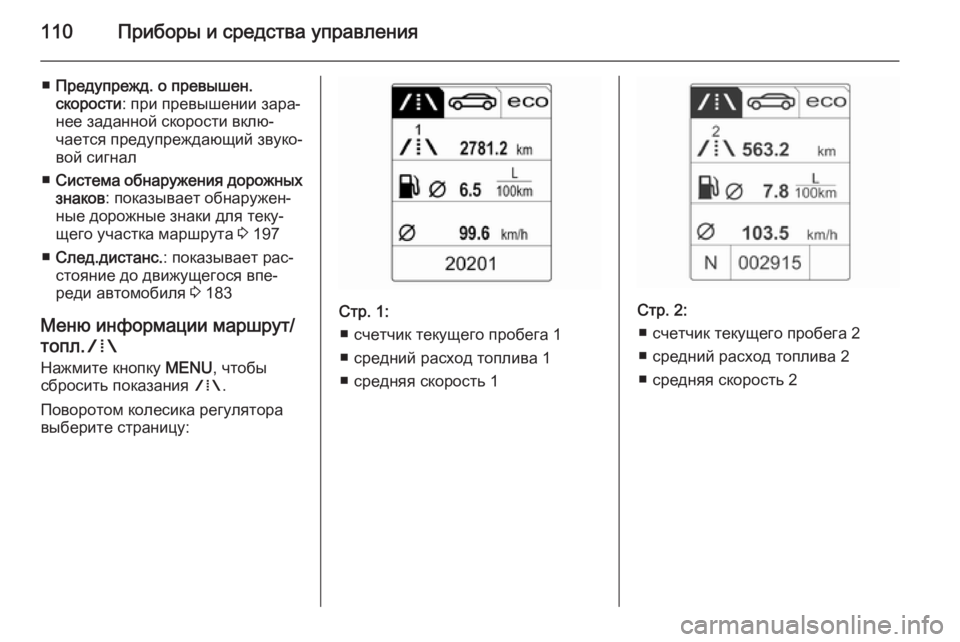

110Приборы и средства управления
■Предупрежд. о превышен.
скорости : при превышении зара‐
нее заданной скорости вклю‐
чается предупреждающий звуко‐
вой сигнал
■ Система обнаружения дорожных
знаков : показывает обнаружен‐
ные дорожные знаки для теку‐
щего участка маршрута 3 197
■ След.дистанс. : показывает рас‐
стояние до движущегося впе‐
реди автомобиля 3 183
Меню информации маршрут/
топл. W
Нажмите кнопку MENU, чтобы
сбросить показания W.
Поворотом колесика регулятора
выберите страницу:
Стр. 1:
■ счетчик текущего пробега 1
■ средний расход топлива 1
■ средняя скорость 1Стр. 2: ■ счетчик текущего пробега 2
■ средний расход топлива 2
■ средняя скорость 2
