2015.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

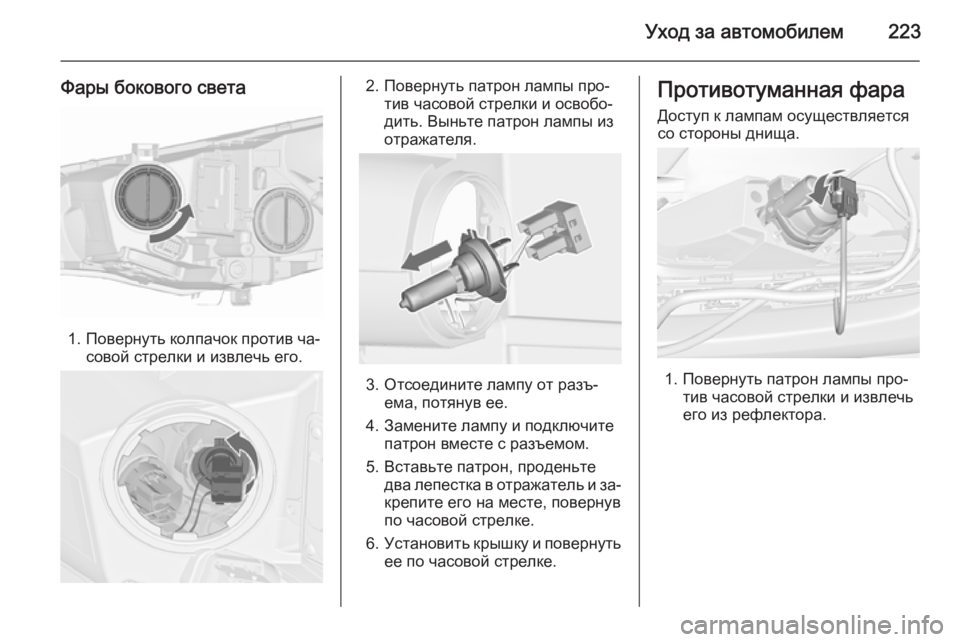

Уход за автомобилем223
Фары бокового света
1. Повернуть колпачок против ча‐совой стрелки и извлечь его.
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.

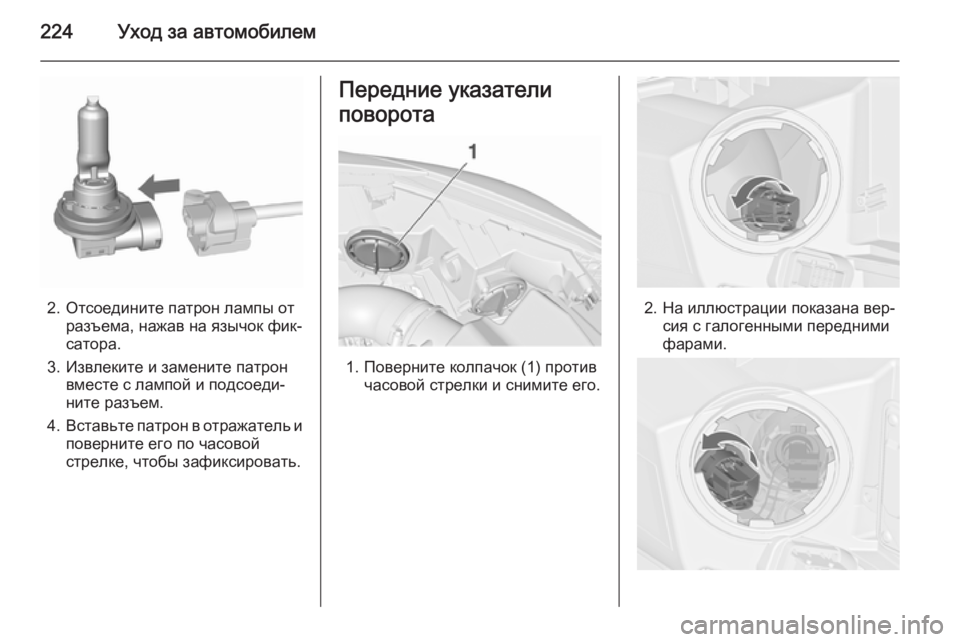

224Уход за автомобилем
2. Отсоедините патрон лампы отразъема, нажав на язычок фик‐
сатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Передние указатели
поворота
1. Поверните колпачок (1) против часовой стрелки и снимите его.
2. На иллюстрации показана вер‐ сия с галогенными переднимифарами.

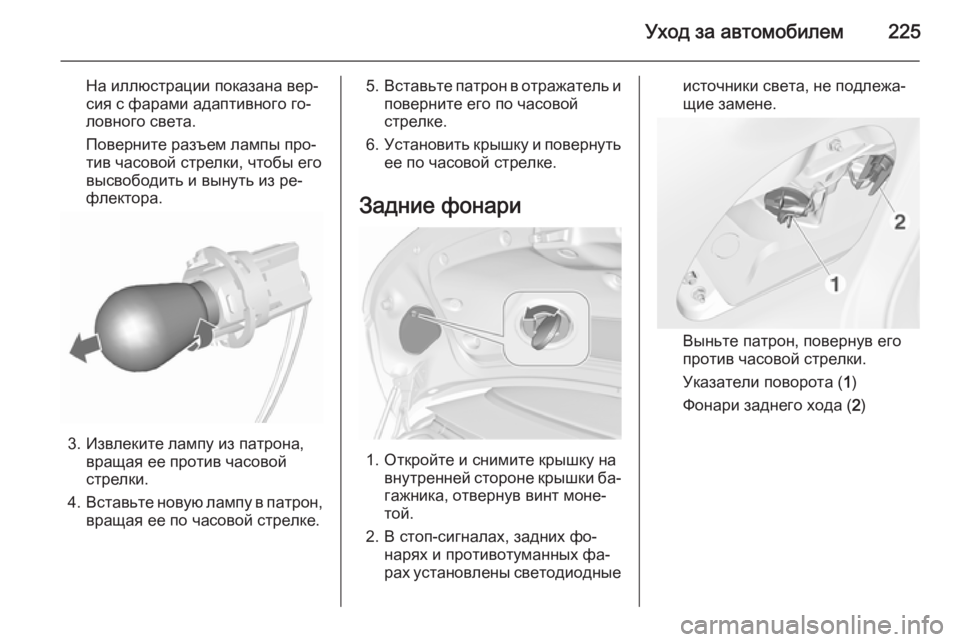

Уход за автомобилем225
На иллюстрации показана вер‐
сия с фарами адаптивного го‐
ловного света.
Поверните разъем лампы про‐ тив часовой стрелки, чтобы его
высвободить и вынуть из ре‐
флектора.
3. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
4. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Задние фонари
1. Откройте и снимите крышку на внутренней стороне крышки ба‐
гажника, отвернув винт моне‐
той.
2. В стоп-сигналах, задних фо‐ нарях и противотуманных фа‐
рах установлены светодиодные
источники света, не подлежа‐
щие замене.
Выньте патрон, повернув его
против часовой стрелки.
Указатели поворота ( 1)
Фонари заднего хода ( 2)

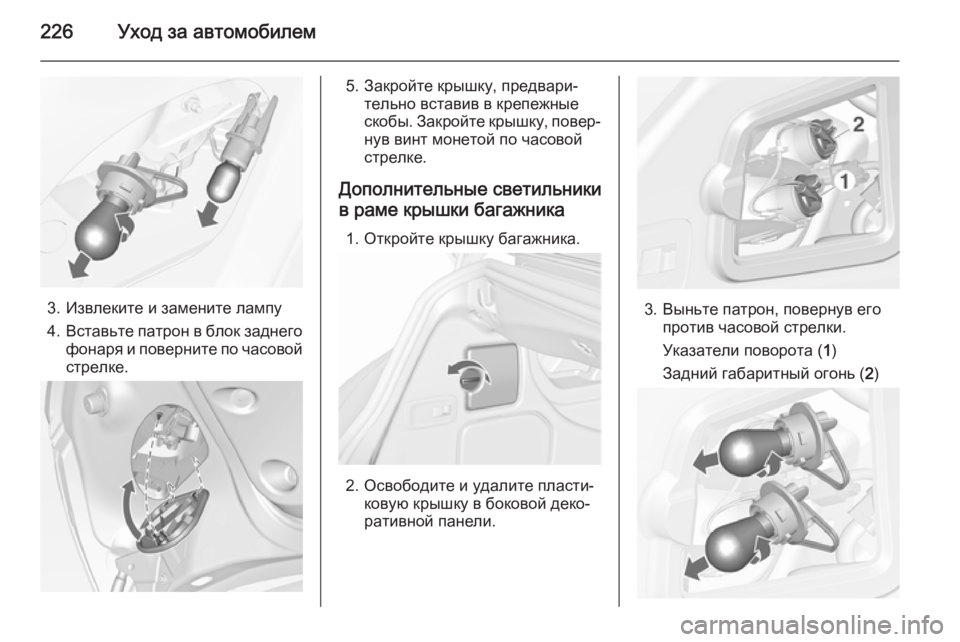

226Уход за автомобилем
3. Извлеките и замените лампу
4. Вставьте патрон в блок заднего
фонаря и поверните по часовой стрелке.
5. Закройте крышку, предвари‐ тельно вставив в крепежные
скобы. Закройте крышку, повер‐ нув винт монетой по часовой
стрелке.
Дополнительные светильники в раме крышки багажника
1. Откройте крышку багажника.
2. Освободите и удалите пласти‐ ковую крышку в боковой деко‐
ративной панели.
3. Выньте патрон, повернув его против часовой стрелки.
Указатели поворота ( 1)
Задний габаритный огонь ( 2)

Уход за автомобилем227
4. Извлеките и замените лампу.
5. Вставьте патрон в корпус и по‐ верните его по часовой
стрелке.
6. Установите на место крышку бокового декоративного про‐
филя.
Боковые указатели
поворота Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного
знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.

228Уход за автомобилем
2. Выньте фонарь вниз, не тянитеего за кабель.
3. Выньте патрон из корпуса фо‐ наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.

Уход за автомобилем229Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ В левой передней части мотор‐ ного отсека,
■ За вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ Под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐
изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

230Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.
