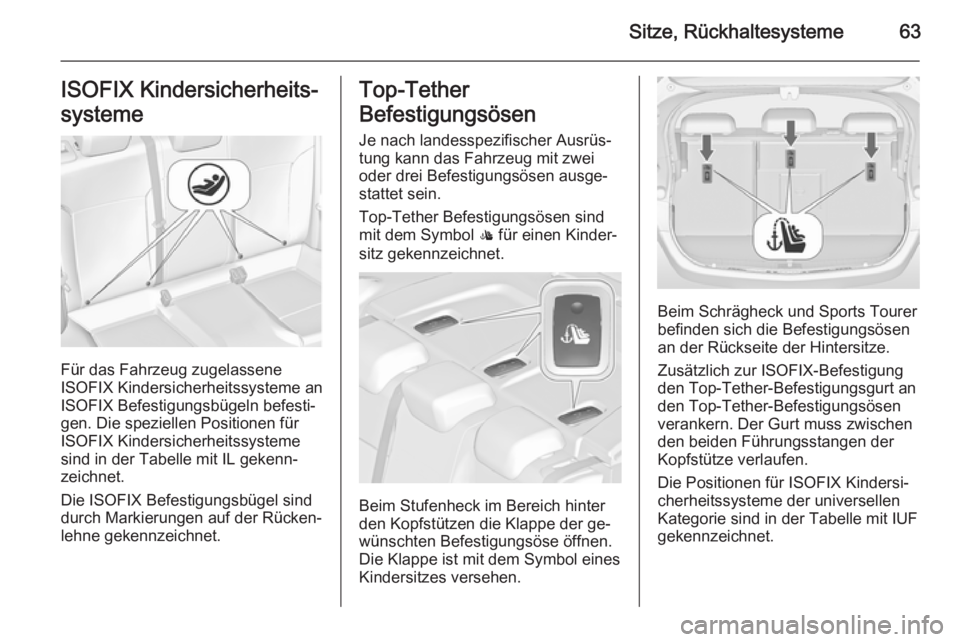

Sitze, Rückhaltesysteme63ISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX Befestigungsbügel sind
durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Top-Tether
Befestigungsösen
Je nach landesspezifischer Ausrüs‐
tung kann das Fahrzeug mit zwei
oder drei Befestigungsösen ausge‐
stattet sein.
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.
Beim Stufenheck im Bereich hinter
den Kopfstützen die Klappe der ge‐
wünschten Befestigungsöse öffnen.
Die Klappe ist mit dem Symbol eines
Kindersitzes versehen.
Beim Schrägheck und Sports Tourer befinden sich die Befestigungsösen
an der Rückseite der Hintersitze.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

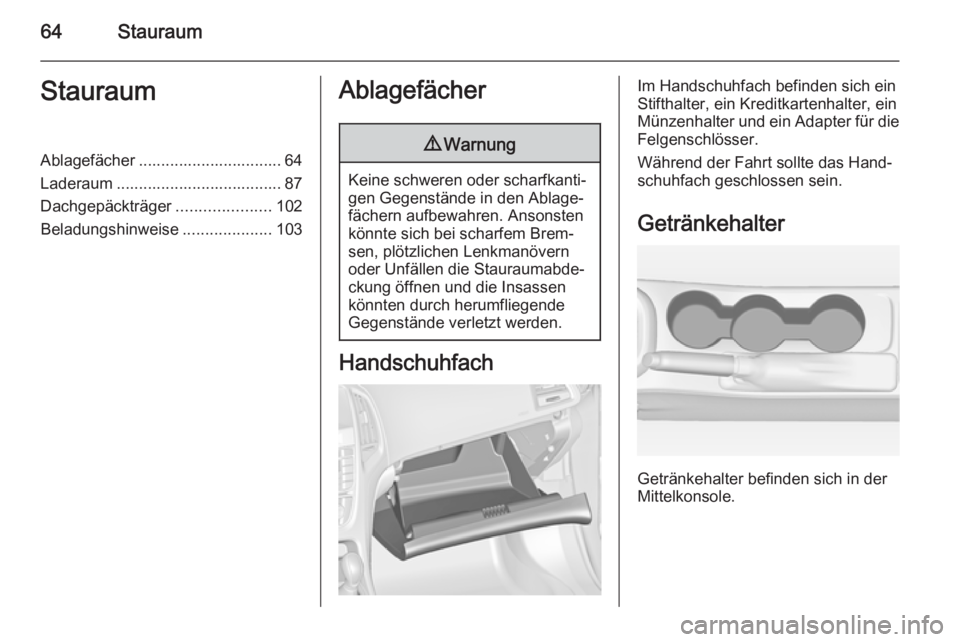

64StauraumStauraumAblagefächer ................................ 64
Laderaum ..................................... 87
Dachgepäckträger .....................102
Beladungshinweise ....................103Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Im Handschuhfach befinden sich ein
Stifthalter, ein Kreditkartenhalter, ein
Münzenhalter und ein Adapter für die
Felgenschlösser.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

Stauraum65

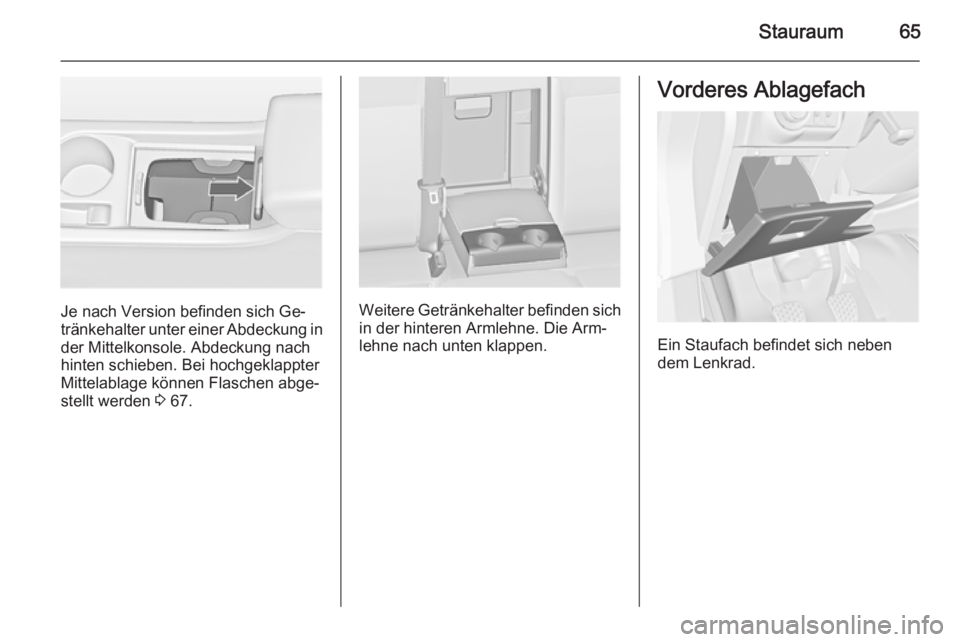

Je nach Version befinden sich Ge‐
tränkehalter unter einer Abdeckung in
der Mittelkonsole. Abdeckung nach
hinten schieben. Bei hochgeklappter
Mittelablage können Flaschen abge‐
stellt werden 3 67.Weitere Getränkehalter befinden sich
in der hinteren Armlehne. Die Arm‐
lehne nach unten klappen.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.

66StauraumAblagefach unter dem Sitz
Knopf in der Mulde drücken und Lade
herausziehen. Maximale Belastung:
3 kg. Zum Schließen hineindrücken
und einrasten.
Bei Ausführungen mit Heckträgersys‐ tem 3 68 wird das Reifenreparatur‐
set im Schubfach verstaut.
Reifenreparaturset 3 282.
Ablagefach in der
Armlehne
Ablagefach unter der vorderen
Armlehne
Knopf drücken, um die Armlehne
hochzuklappen. Die Armlehne muss
sich in der hintersten Position befin‐
den.
Ablagefach in der hinteren
Armlehne
Armlehne nach unten klappen und
Abdeckung öffnen.
Abdeckung vor dem Hochklappen der Armlehne schließen.

Stauraum67Ablagefach in der
Mittelkonsole
Vordere Konsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen ge‐
nutzt werden.
Je nach Version befindet sich ein
Staufach unter einer Abdeckung.
Abdeckung nach hinten schieben.
Knopf drücken, um den Rahmen des Getränkehalters herauszunehmen.
Der Rahmen kann im Handschuhfach
verstaut werden.Ein weiteres Staufach befindet sich
unterhalb der Mittelablage. Die Mittel‐ ablage hochklappen und in senkrech‐
ter Position fixieren. Der Rahmen des
Getränkehalters kann wieder einge‐
setzt werden, um stehende Flaschen
zu sichern.

68Stauraum
Hintere Konsole
Das Schubfach herausziehen.
Achtung
Nicht für Asche oder anderebrennbare Objekte verwenden.
Heckträgersystem
Heckträgersystem für zwei
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, Fahr‐
räder auf einem in den Fahrzeugbo‐
den integrierten herausziehbaren
Träger zu befestigen. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.
Das Heckträgersystem hat eine ma‐
ximale Traglast von 40 kg. Die maxi‐
male Traglast pro Fahrrad beträgt
20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,2 Meter betragen. Andern‐ falls ist kein sicheres Befestigen des
Fahrrads möglich.
Bei Nichtgebrauch muss das Träger‐
system in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine
Gegenstände befinden, die sich
während des Transports lösen könn‐ ten.Achtung
Fahrräder mit Karbontretkurbeln
nicht an Fahrradträgern befesti‐
gen. Die Fahrräder könnten be‐
schädigt werden.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.

Stauraum69
Den Entriegelungshebel nach oben
ziehen. Das System rastet aus und fährt schnell aus dem Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Die Rückleuchten montieren
Zuerst die hintere ( 1), dann die vor‐
dere ( 2) Rückleuchte aus den Abla‐
gemulden entnehmen.

70Stauraum
Den Leuchtenhalter an der Rückseite
der Rückleuchte vollständig ausklap‐
pen.
Den Spannhebel nach unten drücken und den Lampenträger in die Halte‐rung drücken, bis er einrastet.
Diesen Vorgang für beide Rückleuch‐
ten durchführen.
Position von Kabel und Leuchte prü‐
fen, um sicherzustellen, dass sie kor‐ rekt montiert sind und fest sitzen.
Das Heckträgersystem arretieren
Erst den rechten Spannhebel ( 1) und
dann den linken Spannhebel ( 2)
schwenken, bis ein Widerstand zu
spüren ist.
