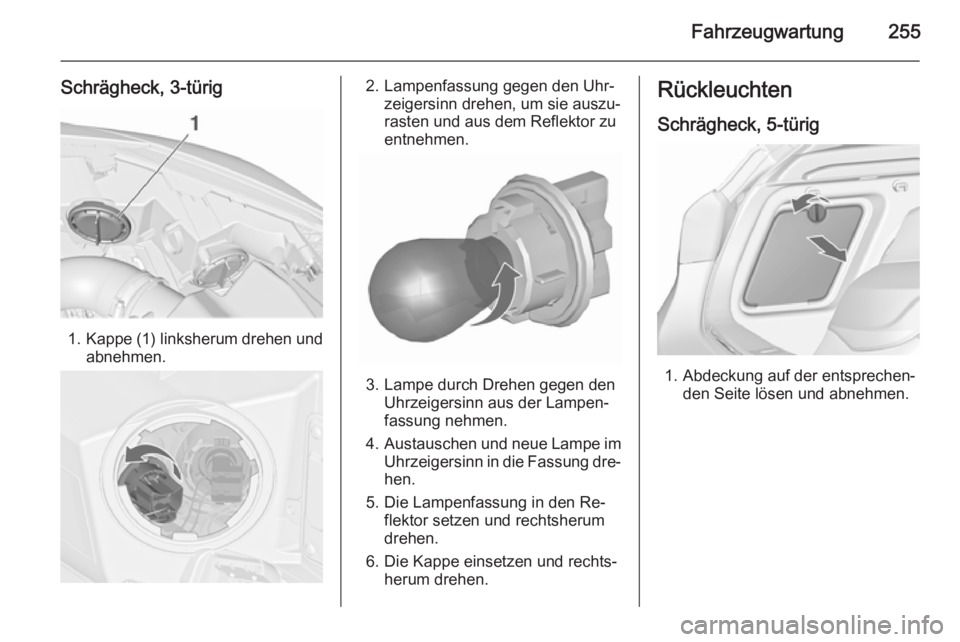

Fahrzeugwartung255
Schrägheck, 3-türig
1.Kappe (1) linksherum drehen und
abnehmen.
2. Lampenfassung gegen den Uhr‐ zeigersinn drehen, um sie auszu‐
rasten und aus dem Reflektor zu
entnehmen.
3. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
4. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
5. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Rückleuchten
Schrägheck, 5-türig
1. Abdeckung auf der entsprechen‐ den Seite lösen und abnehmen.

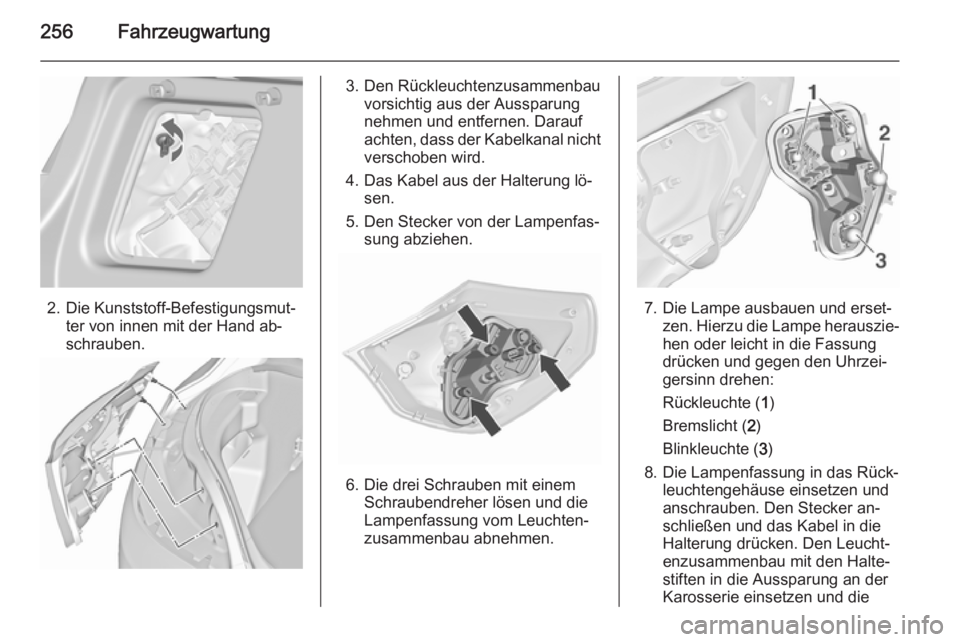

256Fahrzeugwartung
2. Die Kunststoff-Befestigungsmut‐ter von innen mit der Hand ab‐
schrauben.
3. Den Rückleuchtenzusammenbau vorsichtig aus der Aussparung
nehmen und entfernen. Darauf
achten, dass der Kabelkanal nicht
verschoben wird.
4. Das Kabel aus der Halterung lö‐ sen.
5. Den Stecker von der Lampenfas‐ sung abziehen.
6. Die drei Schrauben mit einem Schraubendreher lösen und die
Lampenfassung vom Leuchten‐
zusammenbau abnehmen.
7. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Bremslicht ( 2)
Blinkleuchte ( 3)
8. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen und
anschrauben. Den Stecker an‐
schließen und das Kabel in die
Halterung drücken. Den Leucht‐
enzusammenbau mit den Halte‐
stiften in die Aussparung an der
Karosserie einsetzen und die

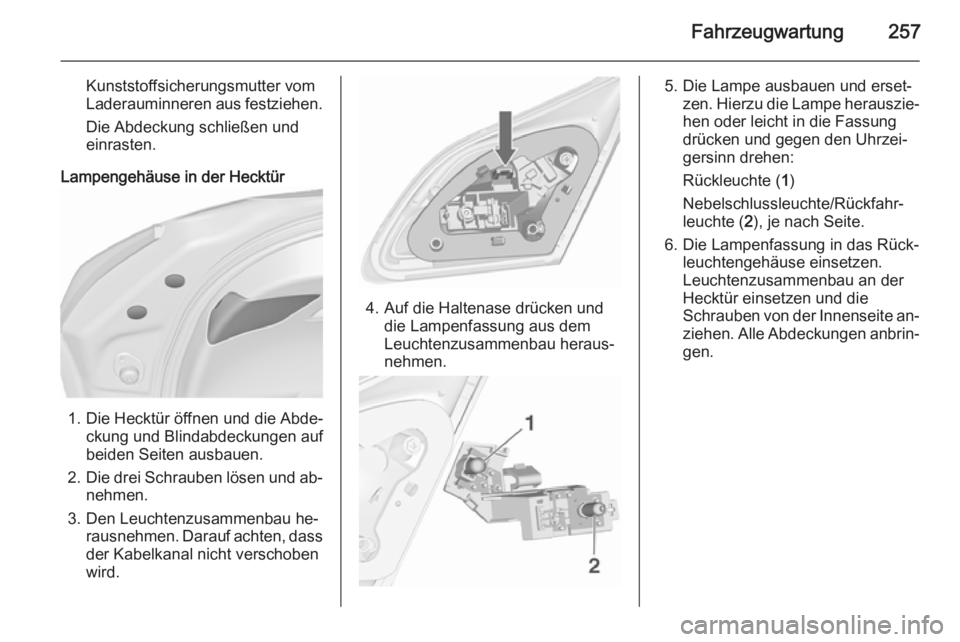

Fahrzeugwartung257
Kunststoffsicherungsmutter vom
Laderauminneren aus festziehen.
Die Abdeckung schließen und
einrasten.
Lampengehäuse in der Hecktür
1. Die Hecktür öffnen und die Abde‐ ckung und Blindabdeckungen auf
beiden Seiten ausbauen.
2. Die drei Schrauben lösen und ab‐
nehmen.
3. Den Leuchtenzusammenbau he‐ rausnehmen. Darauf achten, dass
der Kabelkanal nicht verschoben
wird.
4. Auf die Haltenase drücken und die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
5. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
6. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen.
Leuchtenzusammenbau an der
Hecktür einsetzen und die
Schrauben von der Innenseite an‐ ziehen. Alle Abdeckungen anbrin‐
gen.

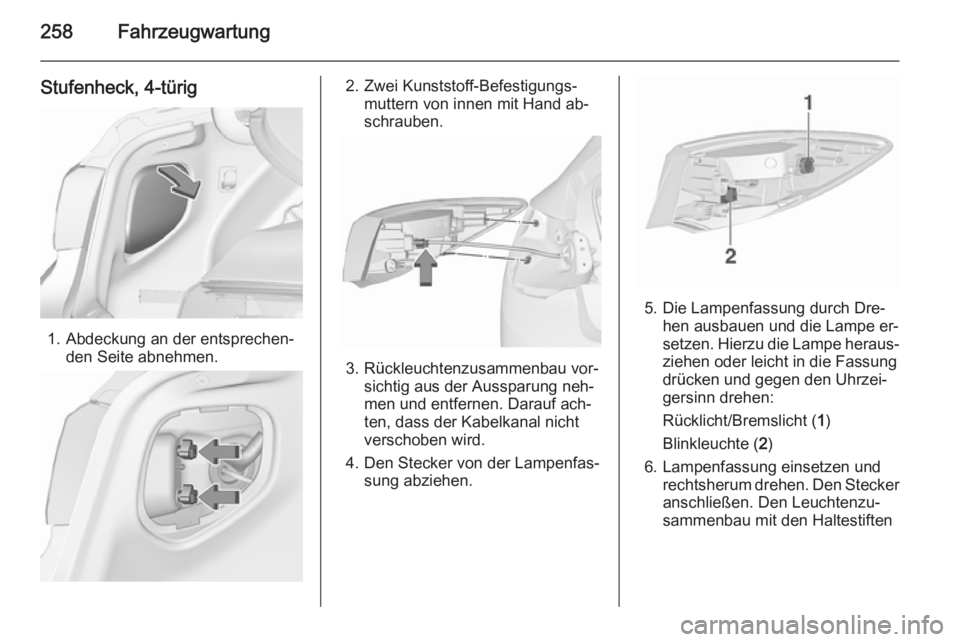

258Fahrzeugwartung
Stufenheck, 4-türig
1. Abdeckung an der entsprechen‐den Seite abnehmen.
2. Zwei Kunststoff-Befestigungs‐muttern von innen mit Hand ab‐
schrauben.
3. Rückleuchtenzusammenbau vor‐ sichtig aus der Aussparung neh‐
men und entfernen. Darauf ach‐
ten, dass der Kabelkanal nicht
verschoben wird.
4. Den Stecker von der Lampenfas‐ sung abziehen.
5. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐
ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
6. Lampenfassung einsetzen und rechtsherum drehen. Den Steckeranschließen. Den Leuchtenzu‐
sammenbau mit den Haltestiften

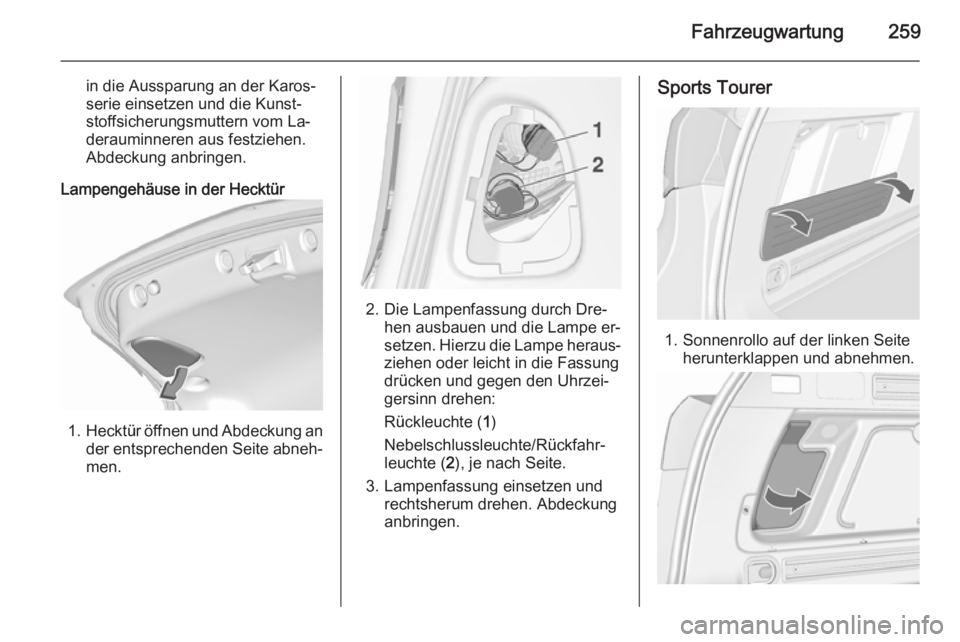

Fahrzeugwartung259
in die Aussparung an der Karos‐
serie einsetzen und die Kunst‐
stoffsicherungsmuttern vom La‐
derauminneren aus festziehen.
Abdeckung anbringen.
Lampengehäuse in der Hecktür
1. Hecktür öffnen und Abdeckung an
der entsprechenden Seite abneh‐
men.
2. Die Lampenfassung durch Dre‐ hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
3. Lampenfassung einsetzen und rechtsherum drehen. Abdeckung
anbringen.
Sports Tourer
1. Sonnenrollo auf der linken Seite herunterklappen und abnehmen.

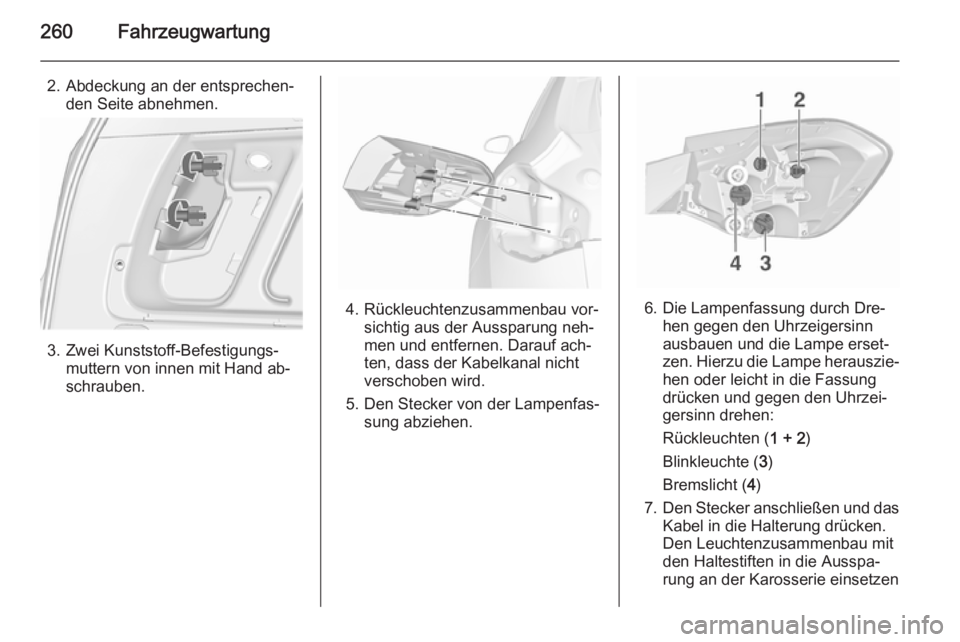

260Fahrzeugwartung
2. Abdeckung an der entsprechen‐den Seite abnehmen.
3. Zwei Kunststoff-Befestigungs‐muttern von innen mit Hand ab‐
schrauben.
4. Rückleuchtenzusammenbau vor‐ sichtig aus der Aussparung neh‐
men und entfernen. Darauf ach‐
ten, dass der Kabelkanal nicht
verschoben wird.
5. Den Stecker von der Lampenfas‐ sung abziehen.6. Die Lampenfassung durch Dre‐hen gegen den Uhrzeigersinn
ausbauen und die Lampe erset‐
zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchten ( 1 + 2)
Blinkleuchte ( 3)
Bremslicht ( 4)
7. Den Stecker anschließen und das
Kabel in die Halterung drücken.
Den Leuchtenzusammenbau mit
den Haltestiften in die Ausspa‐
rung an der Karosserie einsetzen

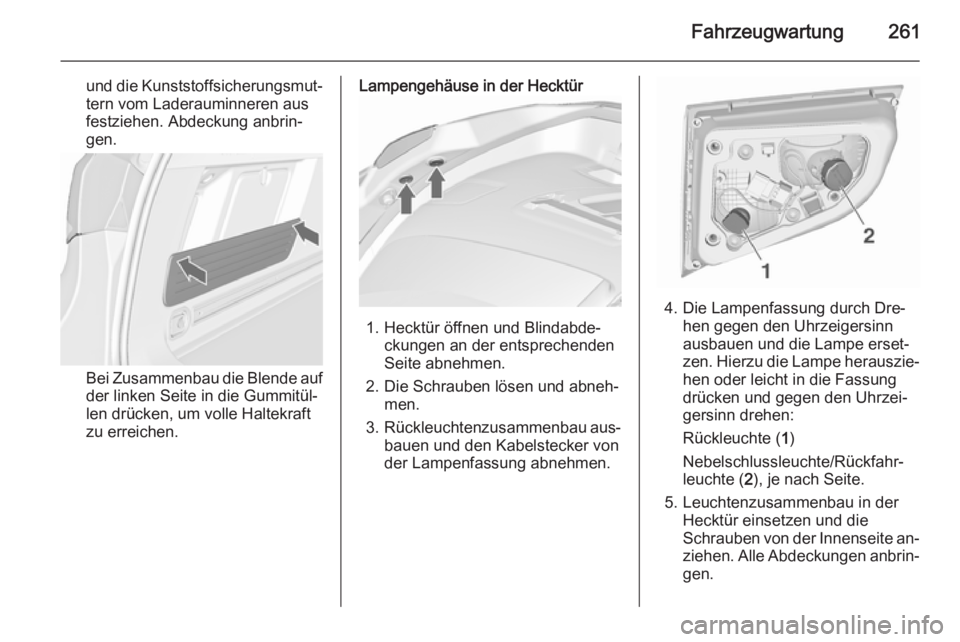

Fahrzeugwartung261
und die Kunststoffsicherungsmut‐
tern vom Laderauminneren aus
festziehen. Abdeckung anbrin‐
gen.
Bei Zusammenbau die Blende auf der linken Seite in die Gummitül‐
len drücken, um volle Haltekraft
zu erreichen.
Lampengehäuse in der Hecktür
1. Hecktür öffnen und Blindabde‐ ckungen an der entsprechenden
Seite abnehmen.
2. Die Schrauben lösen und abneh‐ men.
3. Rückleuchtenzusammenbau aus‐
bauen und den Kabelstecker von
der Lampenfassung abnehmen.
4. Die Lampenfassung durch Dre‐ hen gegen den Uhrzeigersinn
ausbauen und die Lampe erset‐
zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
5. Leuchtenzusammenbau in der Hecktür einsetzen und die
Schrauben von der Innenseite an‐ ziehen. Alle Abdeckungen anbrin‐
gen.

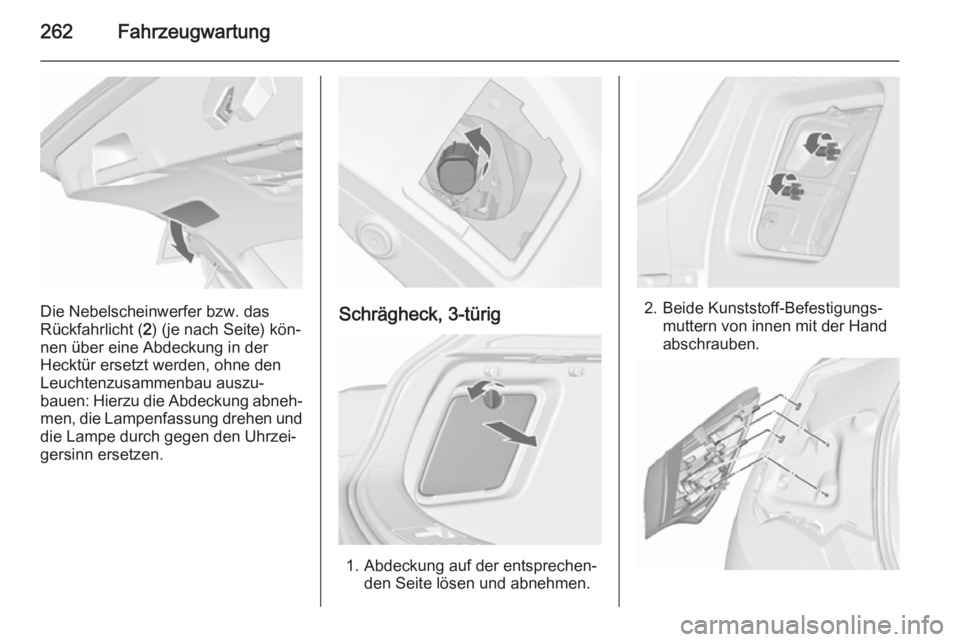

262Fahrzeugwartung
Die Nebelscheinwerfer bzw. das
Rückfahrlicht ( 2) (je nach Seite) kön‐
nen über eine Abdeckung in der
Hecktür ersetzt werden, ohne den
Leuchtenzusammenbau auszu‐
bauen: Hierzu die Abdeckung abneh‐ men, die Lampenfassung drehen und
die Lampe durch gegen den Uhrzei‐
gersinn ersetzen.Schrägheck, 3-türig
1. Abdeckung auf der entsprechen‐ den Seite lösen und abnehmen.
2. Beide Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.
