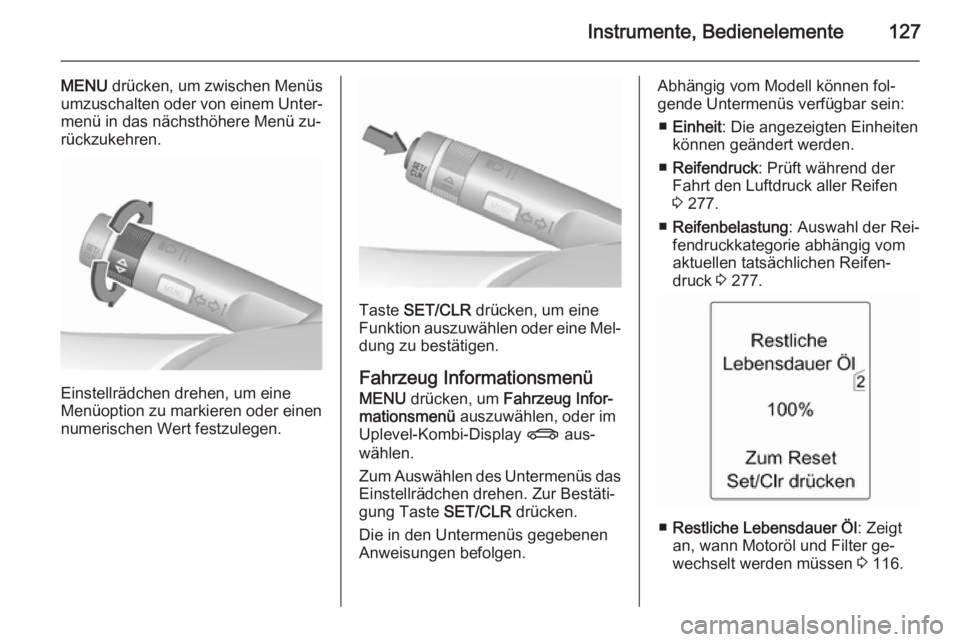

Instrumente, Bedienelemente127
MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü zu‐ rückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informationsmenü
MENU drücken, um Fahrzeug Infor‐
mationsmenü auszuwählen, oder im
Uplevel-Kombi-Display X aus‐
wählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐gung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen
Anweisungen befolgen.
Abhängig vom Modell können fol‐
gende Untermenüs verfügbar sein:
■ Einheit : Die angezeigten Einheiten
können geändert werden.
■ Reifendruck : Prüft während der
Fahrt den Luftdruck aller Reifen
3 277.
■ Reifenbelastung : Auswahl der Rei‐
fendruckkategorie abhängig vom aktuellen tatsächlichen Reifen‐ druck 3 277.
■ Restliche Lebensdauer Öl : Zeigt
an, wann Motoröl und Filter ge‐
wechselt werden müssen 3 116.

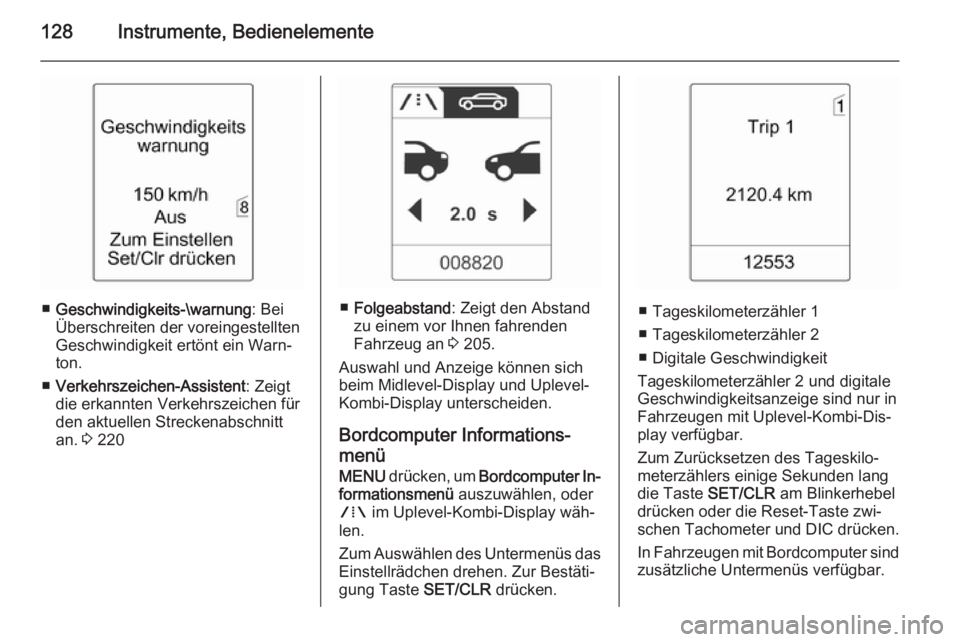

128Instrumente, Bedienelemente
■Geschwindigkeits-\warnung : Bei
Überschreiten der voreingestellten Geschwindigkeit ertönt ein Warn‐
ton.
■ Verkehrszeichen-Assistent : Zeigt
die erkannten Verkehrszeichen für
den aktuellen Streckenabschnitt
an. 3 220■ Folgeabstand : Zeigt den Abstand
zu einem vor Ihnen fahrenden
Fahrzeug an 3 205.
Auswahl und Anzeige können sich
beim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer Informations‐
menü MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in
Fahrzeugen mit Uplevel-Kombi-Dis‐
play verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers einige Sekunden lang
die Taste SET/CLR am Blinkerhebel
drücken oder die Reset-Taste zwi‐
schen Tachometer und DIC drücken.
In Fahrzeugen mit Bordcomputer sind
zusätzliche Untermenüs verfügbar.

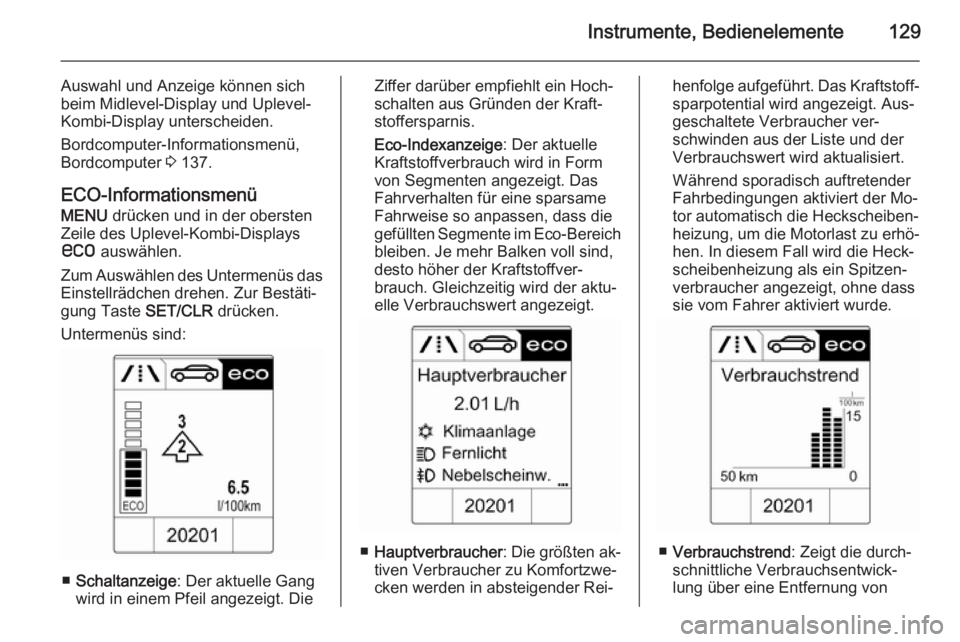

Instrumente, Bedienelemente129
Auswahl und Anzeige können sich
beim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer-Informationsmenü,
Bordcomputer 3 137.
ECO-Informationsmenü MENU drücken und in der obersten
Zeile des Uplevel-Kombi-Displays
s auswählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.
Untermenüs sind:
■ Schaltanzeige : Der aktuelle Gang
wird in einem Pfeil angezeigt. Die
Ziffer darüber empfiehlt ein Hoch‐
schalten aus Gründen der Kraft‐
stoffersparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Form
von Segmenten angezeigt. Das
Fahrverhalten für eine sparsame
Fahrweise so anpassen, dass die
gefüllten Segmente im Eco-Bereich bleiben. Je mehr Balken voll sind,
desto höher der Kraftstoffver‐
brauch. Gleichzeitig wird der aktu‐ elle Verbrauchswert angezeigt.
■ Hauptverbraucher : Die größten ak‐
tiven Verbraucher zu Komfortzwe‐
cken werden in absteigender Rei‐
henfolge aufgeführt. Das Kraftstoff‐
sparpotential wird angezeigt. Aus‐
geschaltete Verbraucher ver‐
schwinden aus der Liste und der
Verbrauchswert wird aktualisiert.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Mo‐
tor automatisch die Heckscheiben‐
heizung, um die Motorlast zu erhö‐
hen. In diesem Fall wird die Heck‐
scheibenheizung als ein Spitzen‐
verbraucher angezeigt, ohne dass
sie vom Fahrer aktiviert wurde.
■ Verbrauchstrend : Zeigt die durch‐
schnittliche Verbrauchsentwick‐ lung über eine Entfernung von

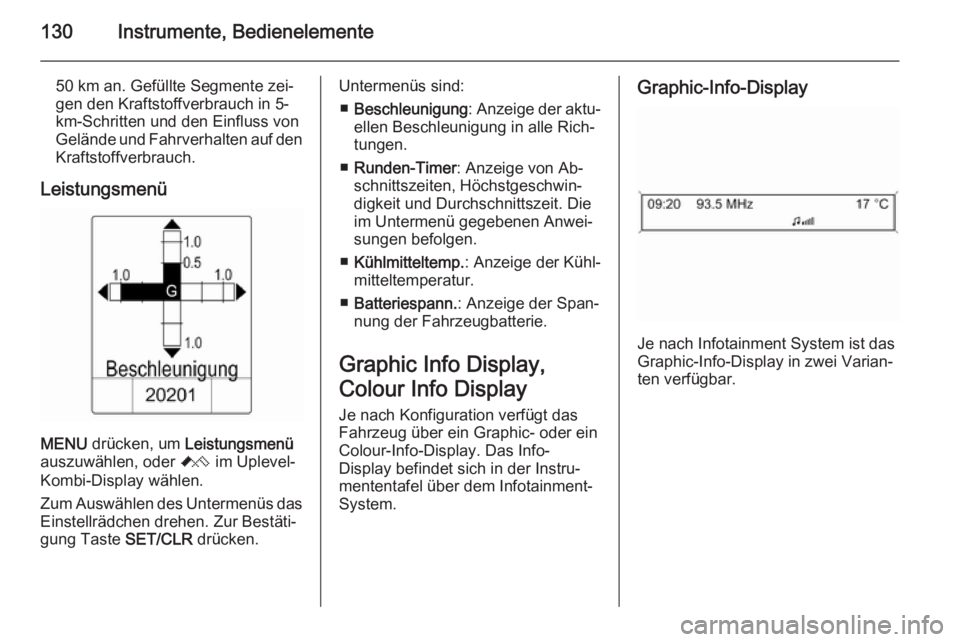

130Instrumente, Bedienelemente
50 km an. Gefüllte Segmente zei‐
gen den Kraftstoffverbrauch in 5-
km-Schritten und den Einfluss von
Gelände und Fahrverhalten auf den
Kraftstoffverbrauch.
Leistungsmenü
MENU drücken, um Leistungsmenü
auszuwählen, oder C im Uplevel-
Kombi-Display wählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.
Untermenüs sind:
■ Beschleunigung : Anzeige der aktu‐
ellen Beschleunigung in alle Rich‐
tungen.
■ Runden-Timer : Anzeige von Ab‐
schnittszeiten, Höchstgeschwin‐
digkeit und Durchschnittszeit. Die
im Untermenü gegebenen Anwei‐
sungen befolgen.
■ Kühlmitteltemp. : Anzeige der Kühl‐
mitteltemperatur.
■ Batteriespann. : Anzeige der Span‐
nung der Fahrzeugbatterie.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic- oder ein
Colour-Info-Display. Das Info-
Display befindet sich in der Instru‐
mententafel über dem Infotainment-
System.Graphic-Info-Display
Je nach Infotainment System ist das
Graphic-Info-Display in zwei Varian‐
ten verfügbar.

Instrumente, Bedienelemente131
Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 111
■ Außentemperatur 3 110
■ Datum 3 111
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 139
Color-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 111
■ Außentemperatur 3 110
■ Datum 3 111
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐ tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐ fotainment-Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 133
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 139
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.

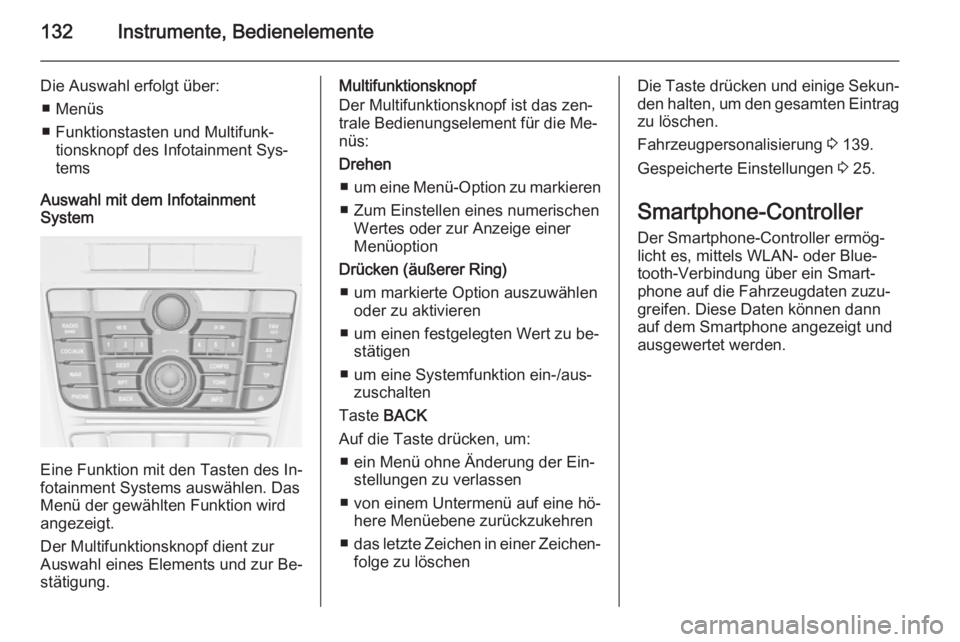

132Instrumente, Bedienelemente
Die Auswahl erfolgt über:■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ■ um eine Menü-Option zu markieren
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ um markierte Option auszuwählen oder zu aktivieren
■ um einen festgelegten Wert zu be‐ stätigen
■ um eine Systemfunktion ein-/aus‐ zuschalten
Taste BACK
Auf die Taste drücken, um: ■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschenDie Taste drücken und einige Sekun‐
den halten, um den gesamten Eintrag zu löschen.
Fahrzeugpersonalisierung 3 139.
Gespeicherte Einstellungen 3 25.
Smartphone-Controller Der Smartphone-Controller ermög‐
licht es, mittels WLAN- oder Blue‐
tooth-Verbindung über ein Smart‐
phone auf die Fahrzeugdaten zuzu‐
greifen. Diese Daten können dann
auf dem Smartphone angezeigt und
ausgewertet werden.

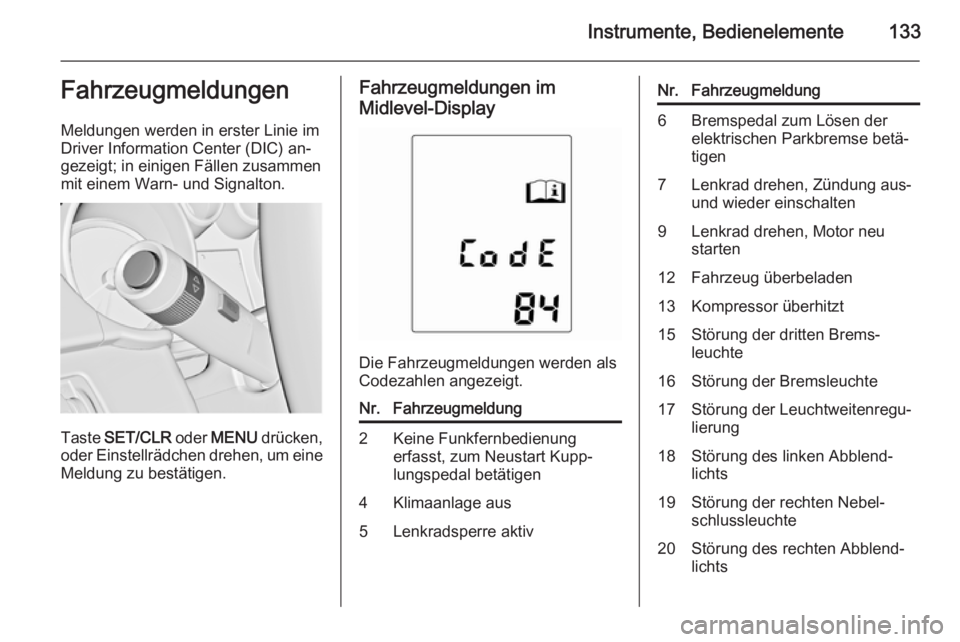

Instrumente, Bedienelemente133Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder MENU drücken,
oder Einstellrädchen drehen, um eine
Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und wieder einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

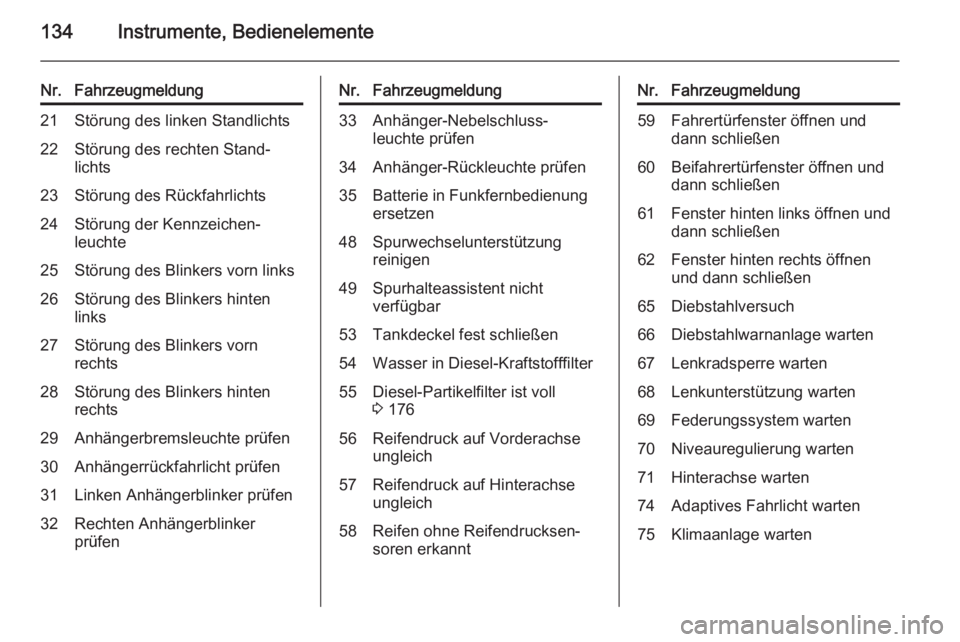

134Instrumente, Bedienelemente
Nr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfenNr.Fahrzeugmeldung33Anhänger-Nebelschluss‐
leuchte prüfen34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Spurwechselunterstützung
reinigen49Spurhalteassistent nicht
verfügbar53Tankdeckel fest schließen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 17656Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐ soren erkanntNr.Fahrzeugmeldung59Fahrertürfenster öffnen und
dann schließen60Beifahrertürfenster öffnen und
dann schließen61Fenster hinten links öffnen und
dann schließen62Fenster hinten rechts öffnen
und dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Lenkunterstützung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten
