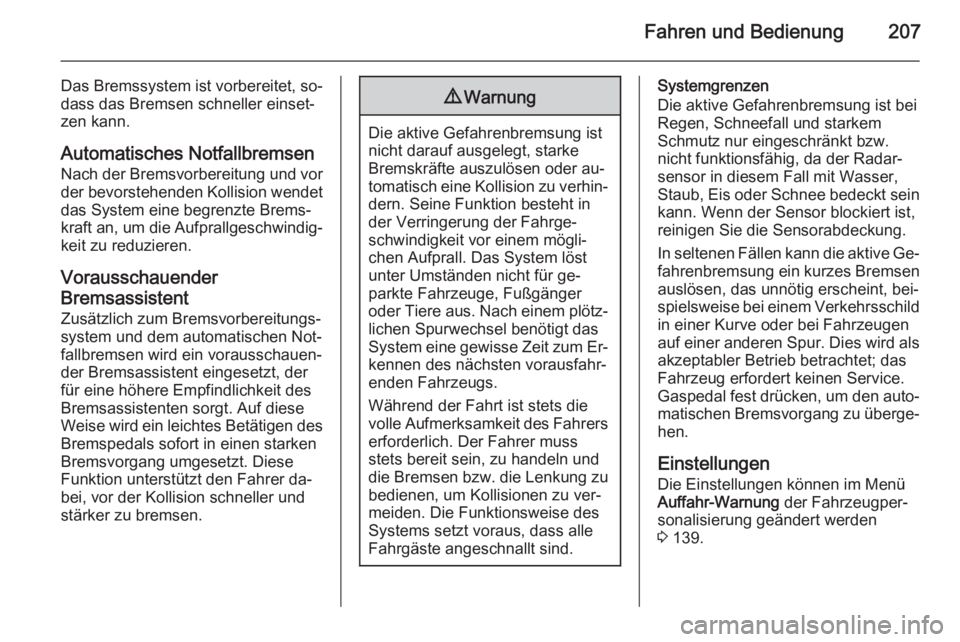

Fahren und Bedienung207
Das Bremssystem ist vorbereitet, so‐
dass das Bremsen schneller einset‐
zen kann.
Automatisches Notfallbremsen Nach der Bremsvorbereitung und vor
der bevorstehenden Kollision wendet das System eine begrenzte Brems‐
kraft an, um die Aufprallgeschwindig‐
keit zu reduzieren.
Vorausschauender Bremsassistent Zusätzlich zum Bremsvorbereitungs‐
system und dem automatischen Not‐
fallbremsen wird ein vorausschauen‐
der Bremsassistent eingesetzt, der
für eine höhere Empfindlichkeit des
Bremsassistenten sorgt. Auf diese
Weise wird ein leichtes Betätigen des
Bremspedals sofort in einen starken
Bremsvorgang umgesetzt. Diese
Funktion unterstützt den Fahrer da‐
bei, vor der Kollision schneller und
stärker zu bremsen.9 Warnung
Die aktive Gefahrenbremsung ist
nicht darauf ausgelegt, starke
Bremskräfte auszulösen oder au‐
tomatisch eine Kollision zu verhin‐
dern. Seine Funktion besteht in
der Verringerung der Fahrge‐
schwindigkeit vor einem mögli‐
chen Aufprall. Das System löst
unter Umständen nicht für ge‐
parkte Fahrzeuge, Fußgänger
oder Tiere aus. Nach einem plötz‐ lichen Spurwechsel benötigt das
System eine gewisse Zeit zum Er‐ kennen des nächsten vorausfahr‐
enden Fahrzeugs.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremsen bzw. die Lenkung zu bedienen, um Kollisionen zu ver‐
meiden. Die Funktionsweise des
Systems setzt voraus, dass alle
Fahrgäste angeschnallt sind.
Systemgrenzen
Die aktive Gefahrenbremsung ist bei
Regen, Schneefall und starkem
Schmutz nur eingeschränkt bzw.
nicht funktionsfähig, da der Radar‐
sensor in diesem Fall mit Wasser,
Staub, Eis oder Schnee bedeckt sein kann. Wenn der Sensor blockiert ist,
reinigen Sie die Sensorabdeckung.
In seltenen Fällen kann die aktive Ge‐
fahrenbremsung ein kurzes Bremsen
auslösen, das unnötig erscheint, bei‐
spielsweise bei einem Verkehrsschild
in einer Kurve oder bei Fahrzeugen
auf einer anderen Spur. Dies wird als
akzeptabler Betrieb betrachtet; das Fahrzeug erfordert keinen Service.
Gaspedal fest drücken, um den auto‐
matischen Bremsvorgang zu überge‐
hen.
Einstellungen
Die Einstellungen können im Menü Auffahr-Warnung der Fahrzeugper‐
sonalisierung geändert werden
3 139.

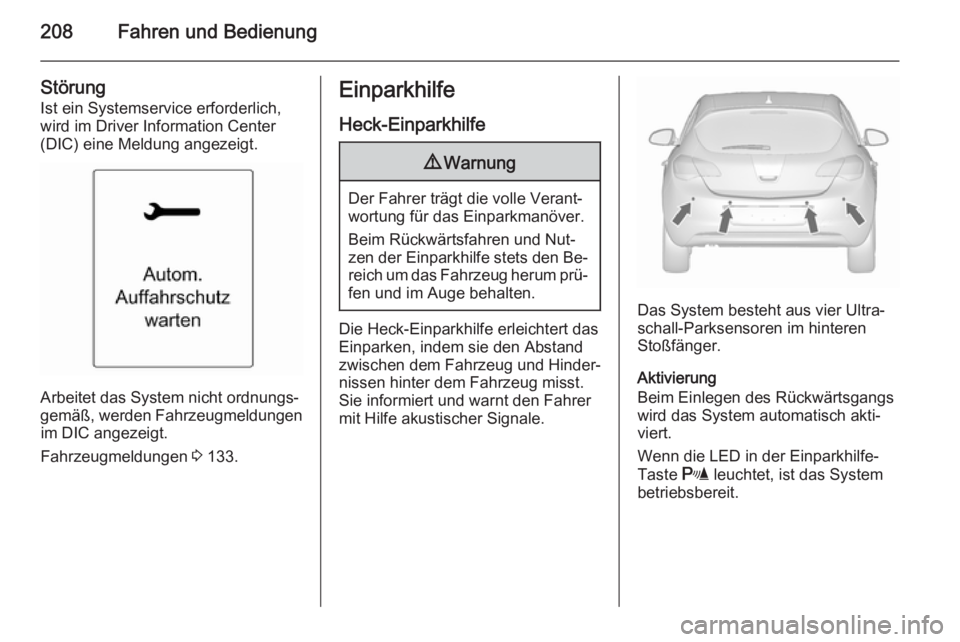

208Fahren und Bedienung
Störung
Ist ein Systemservice erforderlich,
wird im Driver Information Center
(DIC) eine Meldung angezeigt.
Arbeitet das System nicht ordnungs‐
gemäß, werden Fahrzeugmeldungen im DIC angezeigt.
Fahrzeugmeldungen 3 133.
Einparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Aktivierung
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.

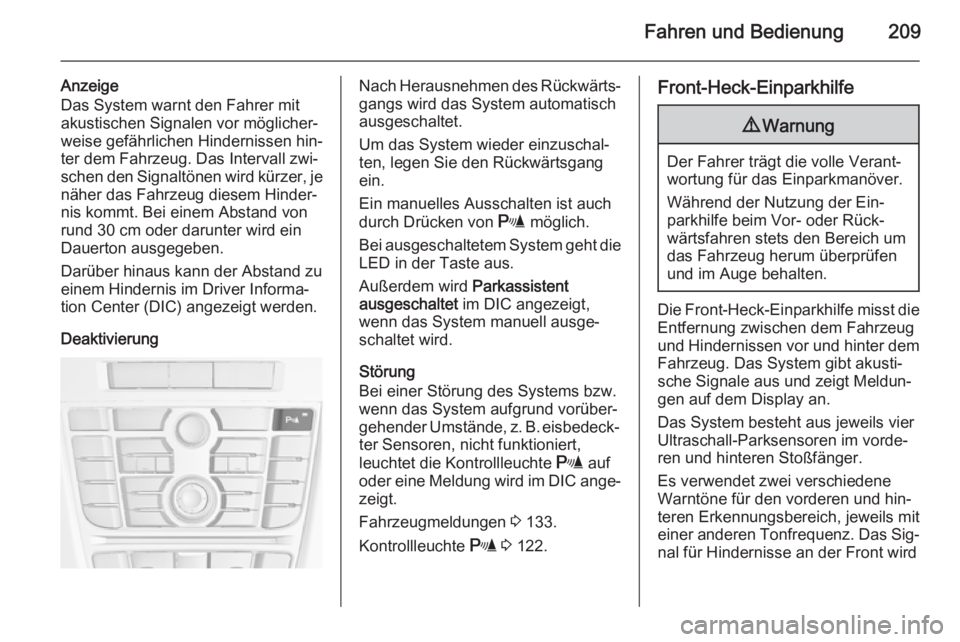

Fahren und Bedienung209
Anzeige
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter dem Fahrzeug. Das Intervall zwi‐
schen den Signaltönen wird kürzer, je
näher das Fahrzeug diesem Hinder‐
nis kommt. Bei einem Abstand von
rund 30 cm oder darunter wird ein
Dauerton ausgegeben.
Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐
tion Center (DIC) angezeigt werden.
DeaktivierungNach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Um das System wieder einzuschal‐ ten, legen Sie den Rückwärtsgang ein.
Ein manuelles Ausschalten ist auch
durch Drücken von r möglich.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐
ter Sensoren, nicht funktioniert,
leuchtet die Kontrollleuchte r auf
oder eine Meldung wird im DIC ange‐ zeigt.
Fahrzeugmeldungen 3 133.
Kontrollleuchte r 3 122.Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.
Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐ nal für Hindernisse an der Front wird

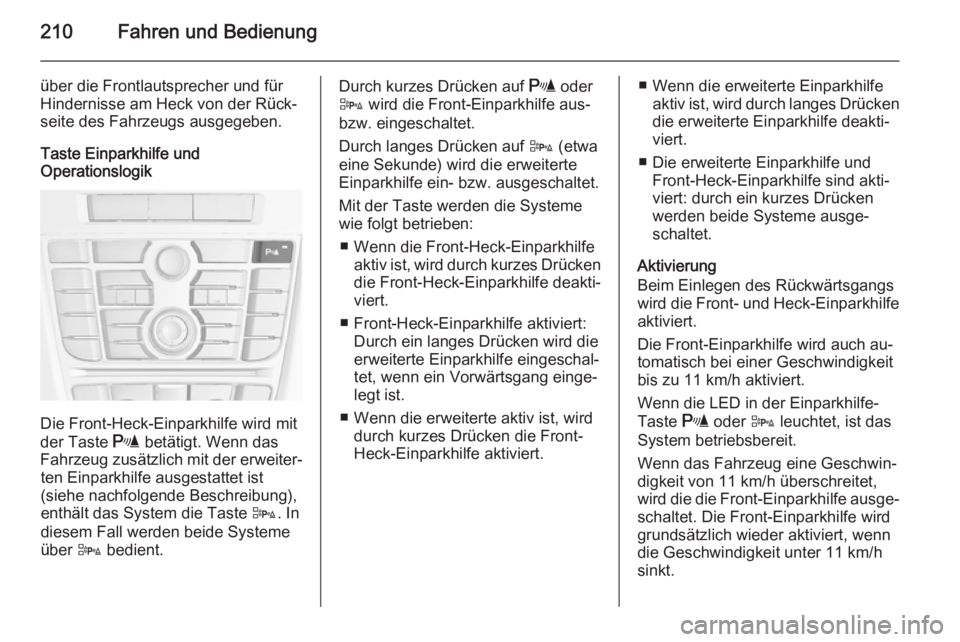

210Fahren und Bedienung
über die Frontlautsprecher und für
Hindernisse am Heck von der Rück‐
seite des Fahrzeugs ausgegeben.
Taste Einparkhilfe und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
der Taste r betätigt. Wenn das
Fahrzeug zusätzlich mit der erweiter‐ ten Einparkhilfe ausgestattet ist
(siehe nachfolgende Beschreibung), enthält das System die Taste D. In
diesem Fall werden beide Systeme
über D bedient.
Durch kurzes Drücken auf
r oder
D wird die Front-Einparkhilfe aus-
bzw. eingeschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Mit der Taste werden die Systeme
wie folgt betrieben:
■ Wenn die Front-Heck-Einparkhilfe aktiv ist, wird durch kurzes Drückendie Front-Heck-Einparkhilfe deakti‐
viert.
■ Front-Heck-Einparkhilfe aktiviert: Durch ein langes Drücken wird die
erweiterte Einparkhilfe eingeschal‐
tet, wenn ein Vorwärtsgang einge‐
legt ist.
■ Wenn die erweiterte aktiv ist, wird durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.■ Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes Drücken
die erweiterte Einparkhilfe deakti‐
viert.
■ Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind akti‐viert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.
Aktivierung
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐ digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐ schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.

Fahren und Bedienung211
Anzeige
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.
Darüber hinaus kann der Abstand zu
einem Hindernis im DIC 3 126 ange‐
zeigt werden.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐ erst optisch angezeigt. Bei einem Ab‐ stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.
Die Abstandsanzeige im DIC kann
durch Fahrzeugmeldungen mit höhe‐ rer Priorität unterdrückt werden.
Nachdem die Meldung durch
Drücken der Taste SET/CLR auf dem
Blinkerhebel bestätigt wurde, wird der
Abstand wieder angezeigt.
Deaktivierung
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit über 11 km/h ausgeschaltet.
Durch kurzes Drücken auf r oder
D kann die Funktion manuell deak‐
tiviert werden.
Bei ausgeschaltetem System geht die LED in der Taste aus.

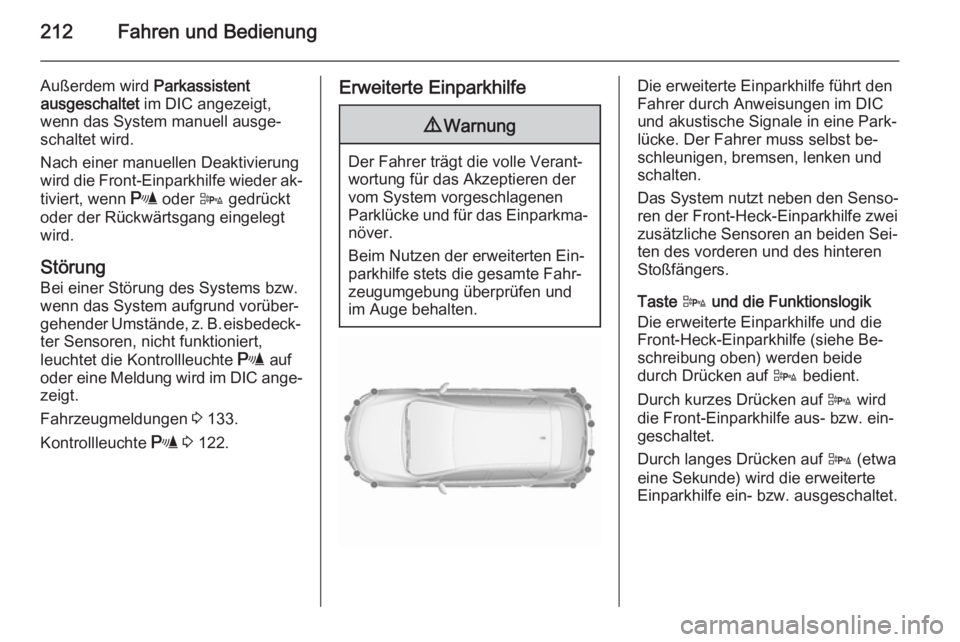

212Fahren und Bedienung
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐
tiviert, wenn r oder D gedrückt
oder der Rückwärtsgang eingelegt
wird.
Störung Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐
ter Sensoren, nicht funktioniert,
leuchtet die Kontrollleuchte r auf
oder eine Meldung wird im DIC ange‐ zeigt.
Fahrzeugmeldungen 3 133.
Kontrollleuchte r 3 122.Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.
Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im DIC
und akustische Signale in eine Park‐
lücke. Der Fahrer muss selbst be‐
schleunigen, bremsen, lenken und
schalten.
Das System nutzt neben den Senso‐ ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden Sei‐ ten des vorderen und des hinteren
Stoßfängers.
Taste D und die Funktionslogik
Die erweiterte Einparkhilfe und die
Front-Heck-Einparkhilfe (siehe Be‐
schreibung oben) werden beide
durch Drücken auf D bedient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw. ein‐
geschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.

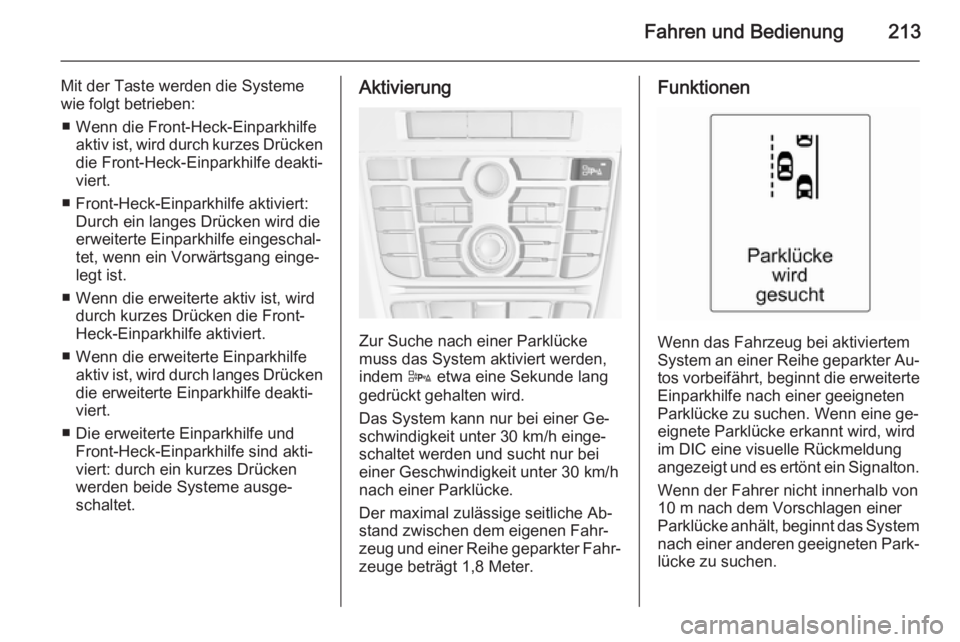

Fahren und Bedienung213
Mit der Taste werden die Systeme
wie folgt betrieben:
■ Wenn die Front-Heck-Einparkhilfe aktiv ist, wird durch kurzes Drücken
die Front-Heck-Einparkhilfe deakti‐
viert.
■ Front-Heck-Einparkhilfe aktiviert: Durch ein langes Drücken wird die
erweiterte Einparkhilfe eingeschal‐
tet, wenn ein Vorwärtsgang einge‐
legt ist.
■ Wenn die erweiterte aktiv ist, wird durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
■ Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes Drücken
die erweiterte Einparkhilfe deakti‐
viert.
■ Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind akti‐viert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.Aktivierung
Zur Suche nach einer Parklücke
muss das System aktiviert werden,
indem D etwa eine Sekunde lang
gedrückt gehalten wird.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige seitliche Ab‐
stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten
Parklücke zu suchen. Wenn eine ge‐
eignete Parklücke erkannt wird, wird
im DIC eine visuelle Rückmeldung
angezeigt und es ertönt ein Signalton.
Wenn der Fahrer nicht innerhalb von10 m nach dem Vorschlagen einer
Parklücke anhält, beginnt das System
nach einer anderen geeigneten Park‐
lücke zu suchen.

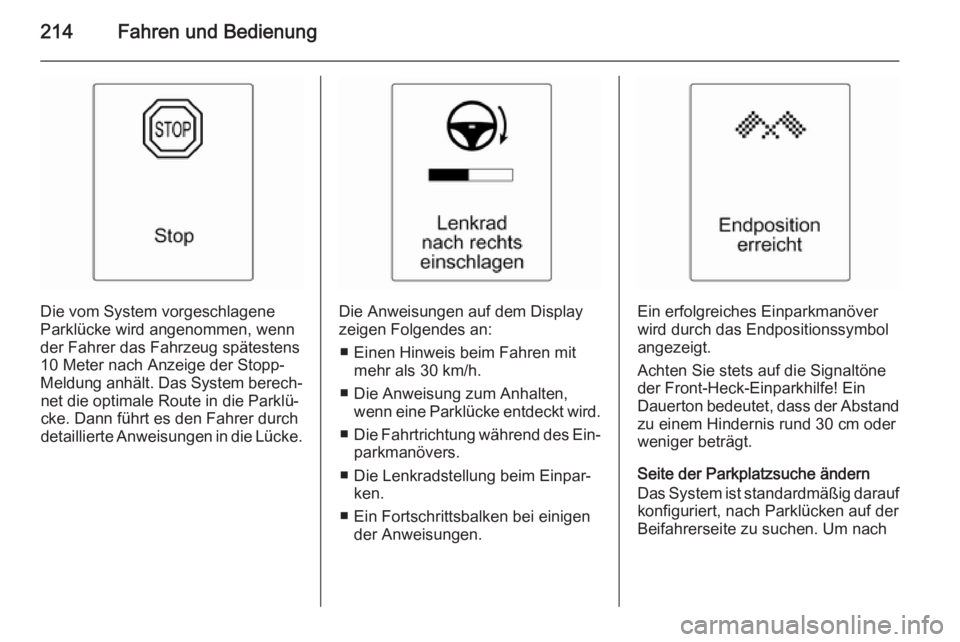

214Fahren und Bedienung
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.Die Anweisungen auf dem Display
zeigen Folgendes an:
■ Einen Hinweis beim Fahren mit mehr als 30 km/h.
■ Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird.
■ Die Fahrtrichtung während des Ein‐
parkmanövers.
■ Die Lenkradstellung beim Einpar‐ ken.
■ Ein Fortschrittsbalken bei einigen der Anweisungen.Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis rund 30 cm oder
weniger beträgt.
Seite der Parkplatzsuche ändern
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
