INFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
1
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
motocicletas vigente.
• No conduzca sin estar cualificado y no preste su motocicleta a perso-
nas que no lo estén.
• Conozca sus capacidades y sus lí- mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
• Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta
y todos sus mandos.
 Muchos accidentes se han debido a
un error del conductor de la motoci-
cleta. Un error típico consiste en abrir-
se demasiado en una curva a causa
del exceso de velocidad o el subviraje
(ángulo de ladeo insuficiente para la
velocidad).
• Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según
el estado de la calzada y el tráfico.
• Señale siempre antes de girar o cambiar de carril. Cerciórese de
que los otros conductores puedan
verle. 
La postura del conductor y del pasa-
jero es importante para poder mante-
ner un control adecuado.
• Para mantener el control de la mo- tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
• El pasajero debe sujetarse siempre al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.
 No conduzca nunca bajo los efectos
del alcohol u otras drogas.
 Esta motocicleta está diseñada única-
mente para circular en calle/carretera.
No es adecuado para caminos.
Protección personal
La mayoría de las muertes en accidentes
de motocicleta se producen por lesiones
en la cabeza. El uso de un casco de segu-
ridad es esencial en la prevención o reduc-
ción de las lesiones en la cabeza.  Utilice siempre un casco homologa-
do. 
Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
 El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
 No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.
 Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la mar-
cha o después y pueden provocar
quemaduras.
 El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxi do
d e carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La in-
halación de monóxido de carbono puede
provocar dolores de cabeza, mareo, som-
nolencia, nauseas, confusión y, por último,
la muerte.
U2SGS0S0.book Page 2 Wednesday, June 12, 2013 6:08 PM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1
El monóxido de carbono es un gas incolo-
ro, inodoro e insípido que puede estar pre-
sente aunque no se vea ni se huela nada
procedente del escape del motor. Se pue-
den acumular en tiempo muy breve niveles
letales de monóxido de carbono que le
postrarán rápidamente y le impedirán sal-
varse. Asimismo, en lugares cerrados o mal
ventilados pueden mantenerse niveles leta-
les de monóxido de carbono durante horas
o días. Si nota cualquier síntoma de enve-
nenamiento por monóxido de carbono
abandone el lugar inmediatamente, respire
aire fresco y SOLICITE TRATAMIENTO
MÉDICO. No ponga el motor en marcha en un
lugar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
 No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.
 No ponga en marcha el motor en el
exterior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas. Carga
La incorporación de accesorios o carga
que modifiquen la distribución del peso de
la motocicleta puede reducir su estabilidad
y manejabilidad. Para evitar la posibilidad
de un accidente, tenga mucho cuidado al
añadir carga o accesorios a la motocicleta.
Si ha añadido carga o accesorios a la mo-
tocicleta, conduzca con mucha precau-
ción. A continuación, además de
información sobre accesorios, exponemos
algunas reglas generales que se deben ob-
servar en caso de cargar equipaje o añadir
accesorios a la motocicleta:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecarga do pue de ocasionar un
acci dente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:  El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente posible en ambos lados de la motoci-
cleta a fin de reduci
r al mínimo el des-
equilibrio o la inestabilidad.
 El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
• Ajuste correctamente la suspen-
sión en función de la carga que lle-
ve (únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
• No sujete nunca objetos grandes o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.
 Este vehículo no está diseña do
para arrastrar un remolque aco-
plarle un si decar.
Carga máxima:
189 kg (417 lb)U2SGS0S0.book Page 3 Wednesday, June 12, 2013 6:08 PM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
 No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
 Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
U2SGS0S0.book Page 4 Wednesday, June 12, 2013 6:08 PM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-19 las especifica-
ciones de los neumáticos e información
adicional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.  Retire cualquier elemento suelto de la
motocicleta.
 Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de
combustible.
 Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
 Ponga una marcha (para modelos con
transmisión manual).
 Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta, como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la
ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
 Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.U2SGS0S0.book Page 5 Wednesday, June 12, 2013 6:08 PM

DESCRIPCIÓN
2-1
2
SAU10411

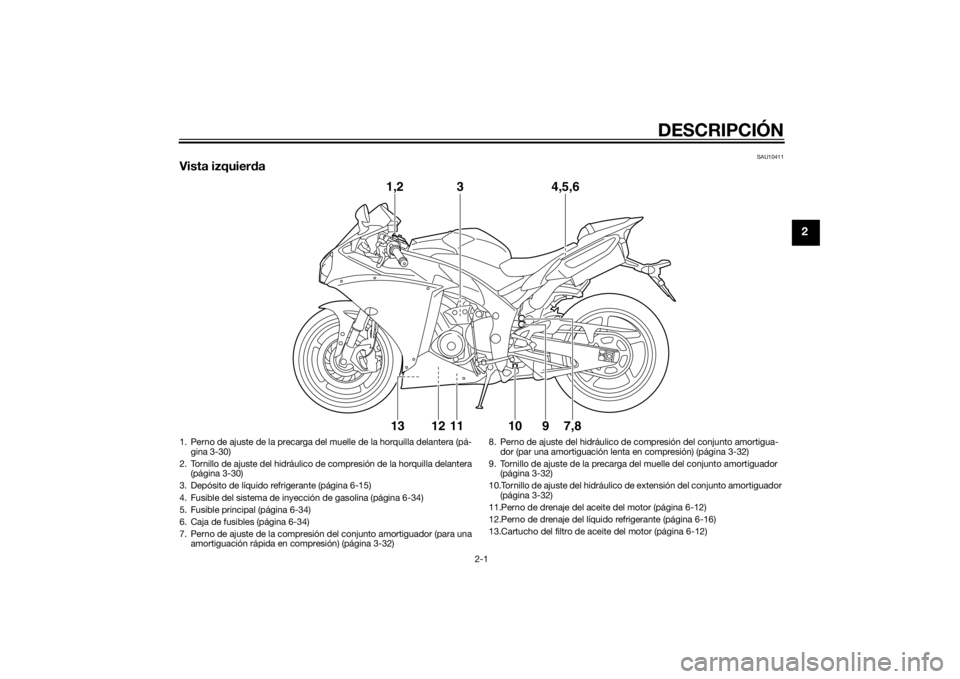

Vista izquierda
1,2
3
4,5,6
13
12
11
10
7,8
9
1. Perno de ajuste de la precarga del muelle de la horquilla delantera (pá- gina 3-30)
2. Tornillo de ajuste del hidráulico de compresión de la horquilla delantera (página 3-30)
3. Depósito de líquido refrigerante (página 6-15)
4. Fusible del sistema de inyección de gasolina (página 6-34)
5. Fusible principal (página 6-34)
6. Caja de fusibles (página 6-34)
7. Perno de ajuste de la compresión del conjunto amortiguador (para una amortiguación rápida en compresión) (página 3-32) 8. Perno de ajuste del hidráulico de compresión del conjunto amortigua-
dor (par una amortiguación lenta en compresión) (página 3-32)
9. Tornillo de ajuste de la precarga del muelle del conjunto amortiguador (página 3-32)
10.Tornillo de ajuste del hidráulico de extensión del conjunto amortiguador (página 3-32)
11.Perno de drenaje del aceite del motor (página 6-12)
12.Perno de drenaje del líquido refrigerante (página 6-16)
13.Cartucho del filtro de aceite del motor (página 6-12)
U2SGS0S0.book Page 1 Wednesday, June 12, 2013 6:08 PM

DESCRIPCIÓN
2-2
2
SAU10421
Vista derecha
1,2,3
4
9
5,6
7
8
10
11
12
13
1. Compartimento portaobjetos (página 3-28)
2. Soporte de la correa del equipaje (página 3-34)
3. Portacascos (página 3-28)
4. Cerradura del asiento (página 3-26)
5. Batería (página 6-33)
6. Juego de herramientas del propietario (página 6-2)
7. Tapón del depósito de gasolina (página 3-23)
8. Tornillo de ajuste del hidráulico de extensión de la horquilla delantera
(página 3-30) 9. Tapón del radiador (página 6-15)
10.Tapón de llenado de aceite del motor (página 6-12)
11.Mirilla de control del nivel de aceite del motor (página 6-12)
12.Interruptor de la luz de freno trasero (página 6-24)
13.Depósito de líquido del freno trasero (página 6-25)U2SGS0S0.book Page 2 Wednesday, June 12, 2013 6:08 PM

DESCRIPCIÓN
2-3
2
SAU10431

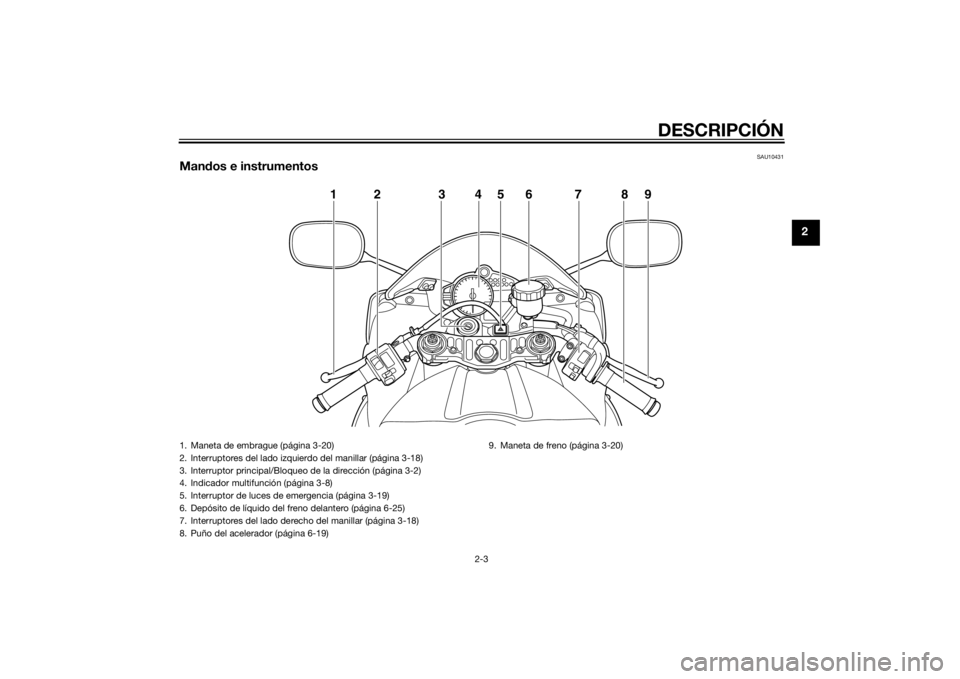

Mandos e instrumentos
12 3 6
5789
4
1. Maneta de embrague (página 3-20)
2. Interruptores del lado izquierdo del manillar (página 3-18)
3. Interruptor principal/Bloqueo de la dirección (página 3-2)
4. Indicador multifunción (página 3-8)
5. Interruptor de luces de emergencia (página 3-19)
6. Depósito de líquido del freno delantero (página 6-25)
7. Interruptores del lado derecho del manillar (página 3-18)
8. Puño del acelerador (página 6-19) 9. Maneta de freno (página 3-20)
U2SGS0S0.book Page 3 Wednesday, June 12, 2013 6:08 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10978
Sistema inmovilizadorEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
 una llave de registro de nuevo código
(llave roja)
 dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos
 un transpondedor (que está instalado
en la llave de registro de código)
 una unidad inmovilizadora
 una ECU (unidad de control electróni-
co)
 una luz indicadora del sistema inmovi-
lizador (Véase la página 3-8). La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822
 ¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pier de la llave de re-
gistro de có digo, es imposible
registrar nuevos có digos en las lla-
ves normales. Po drá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo có digo (es
d ecir, si se hace una nueva llave
normal o si se pier den to das las lla-
ves) se deberá cambiar to do el sis-
tema inmoviliza dor. Por lo tanto, se
recomien da encareci damente utili-
zar una d e las llaves normales y
guar dar la llave de registro en un lu-
gar seguro. 
No sumerja ninguna d e las llaves en
agua.
 No exponga ninguna de las llaves a
temperaturas excesivamente ele-
vad as.
 No sitúe ninguna de las llaves cerca
d e imanes (esto incluye, aunque sin
limitarse a ello, pro ductos tales
como altavoces, etc.).
 No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
 No coloque objetos pesad os enci-
ma de las llaves.
 No rectifique ni altere la forma de
las llaves.
 No separe la parte de plástico de
las llaves.
 No col oque d
os
llaves de ningún
sistema inmoviliza dor en un mismo
llavero.
 Mantenga las llaves normales, así
como las llaves de otros sistemas
inmoviliza dores, alejad as de la llave
d e registro d e código de este vehí-
culo.
 Mantenga las llaves de otros siste-
mas inmoviliza dores alejad as del
interruptor principal, ya que pue den
crear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)U2SGS0S0.book Page 1 Wednesday, June 12, 2013 6:08 PM
