2014 TOYOTA YARIS HYBRID Manuale duso (in Italian)

89
2Quadro strumenti
2. Quadro strumenti
Spie di avvertimento e
indicatori ................................. 90
Indicatori e misuratori ................ 95
Display multifunzione ................ 97
Schermata di monitoraggio
energia/consumo .................. 101

902. Quadro strumenti
Spie di avver timento e indicatori
Le spie di avvertimento e gli indicatori sul quadro strumenti e sul
pannello centrale informano il guidatore circa lo stato dei vari sistemi
del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

912. Quadro strumenti
2
Quadro strumenti
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
*1
(Rosso)
Spia di avvertimento
impianto frenante
(P. 367)*1, 3
Spia pattinamento
(P. 369)
*1
Spia di avvertimento del
sistema di carica (P. 367)*1
(Giallo)
Spia di avvertimento
impianto frenante
(P. 369)
*1Spia di avvertimento bassa
pressione olio motore
(P. 367)*2
(Giallo)
Spia del regolatore della
velocità di crociera
(P. 369)
*1
(Rosso)
Spia di avvertimento alta
temperatura del
refrigerante motore
(P. 368)*2, 4
(Giallo)
Spia del sistema di entrata
e avviamento intelligente
(P. 369, 375)
*1Spia di avvertimento
sistema ibrido (P. 368)*1Spia di avvertimento
batteria di trazione scarica
(P. 370)
*1
Spia guasto (P. 368)Spia di avvertimento porta
aperta (P. 370)
*1Spia di avvertimento airbag
SRS (P. 368)Spia di avvertimento basso
livello carburante (P. 370)
*1
Spia di avvertimento ABS
(P. 368)
Spia di promemoria cintura
di sicurezza guidatore e
passeggero anteriore non
allacciate (P. 370)
*1Spia di avvertimento
sistema servosterzo
elettrico (P. 369)*5Spie di promemoria cinture
di sicurezza passeggeri
posteriori (P. 370)

922. Quadro strumenti
*1: Queste spie si accendono quando l’interruttore POWER è in posizione “ON” (veicoli
senza sistema di entrata e avviamento intelligente) o sulla modalità ON (veicoli con
sistema di entrata e avviamento intelligente) per indicare che è in corso una verifica
del sistema. Esse si spegneranno dopo l’accensione del sistema ibrido o dopo
alcuni secondi. Se una spia non si accende, o se le spie non si spengono, potrebbe
sussistere un malfunzionamento nel sistema. Far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia si accende per indicare un malfunzionamento.
*4: La spia lampeggia in giallo per indicare un malfunzionamento. La spia lampeggia
rapidamente in verde per indicare che il bloccasterzo non è stato rilasciato.
*5: Questa spia si accende sul pannello centrale.
*2Spia di avvertimento
pressione pneumatici
(P. 370)*1Spia di avvertimento
richiesta posizione P
(P. 371)
*1Spia di avvertimento
sistema ibrido surriscaldato
(P. 371)

932. Quadro strumenti
2
Quadro strumenti

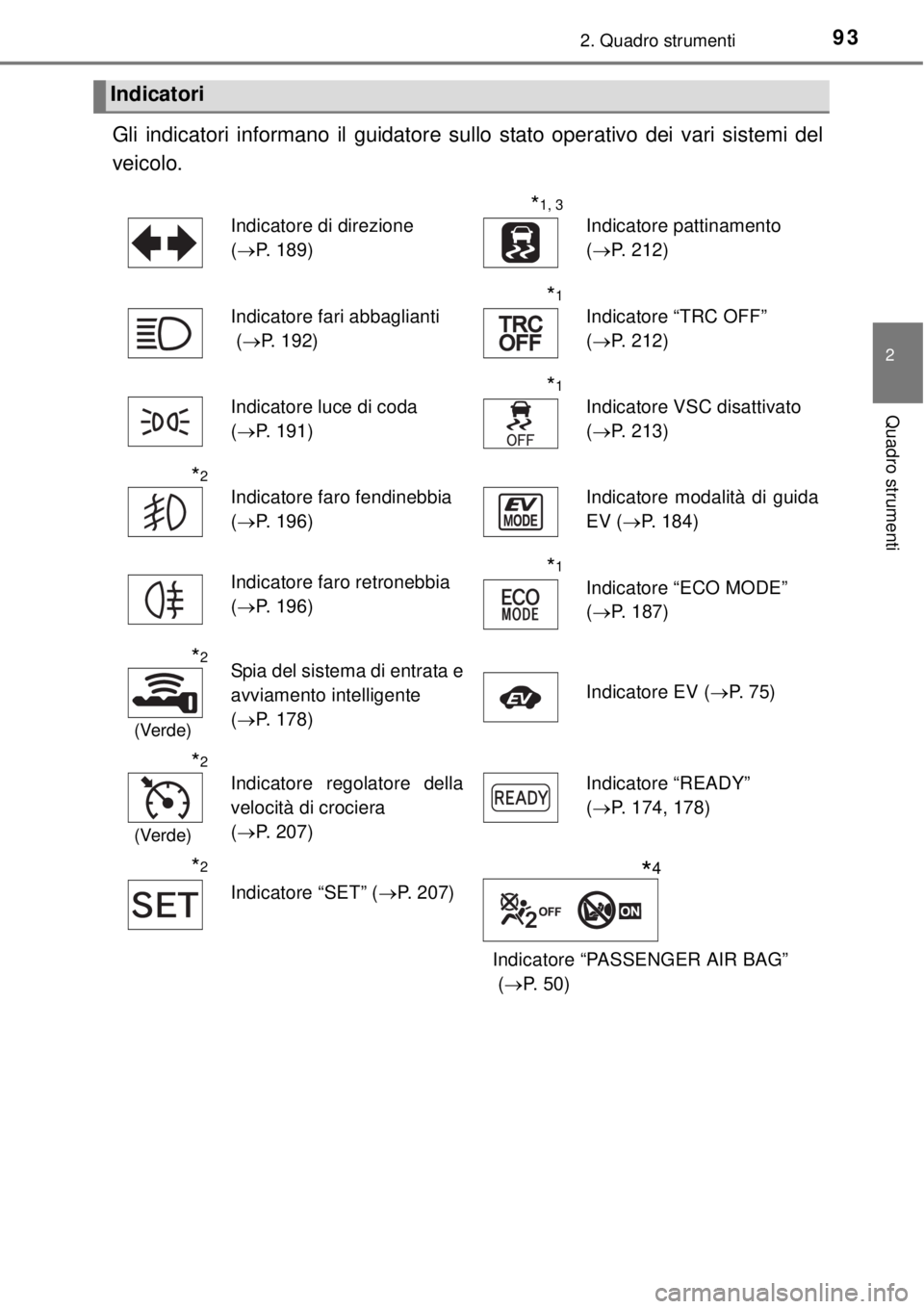

Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
(P. 189)*1, 3
Indicatore pattinamento
(P. 212)
Indicatore fari abbaglianti
(P. 192)
*1
Indicatore “TRC OFF”
(P. 212)
Indicatore luce di coda
(P. 191)
*1
Indicatore VSC disattivato
(P. 213)
*2
Indicatore faro fendinebbia
(P. 196)Indicatore modalità di guida
EV (P. 184)
Indicatore faro retronebbia
(P. 196)
*1
Indicatore “ECO MODE”
(P. 187)
*2
(Verde)
Spia del sistema di entrata e
avviamento intelligente
(P. 178)Indicatore EV (P. 7 5 )
*2
(Verde)
Indicatore regolatore della
velocità di crociera
(P. 207)Indicatore “READY”
(P. 174, 178)
*2
Indicatore “SET” (P. 207)
Indicatore “PASSENGER AIR BAG”
(P. 5 0 )*4

942. Quadro strumenti
*1: Queste spie si accendono quando l’interruttore POWER è in posizione “ON” (veicoli
senza sistema di entrata e avviamento intelligente) o sulla modalità ON (veicoli con
sistema di entrata e avviamento intelligente) per indicare che è in corso una verifica
del sistema. Esse si spegneranno dopo l’accensione del sistema ibrido o dopo
alcuni secondi. Se una spia non si accende, o se le spie non si spengono, potrebbe
sussistere un malfunzionamento nel sistema. Far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia lampeggia per segnalare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale.
AV V I S O
Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende quando si avvia il sistema
ibrido, ciò potrebbe significare che questi sistemi non sono disponibili e pertanto non
sono in grado di offrire la necessaria protezione in caso d’incidente, con
conseguente possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare
immediatamente il veicolo da qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
NOTA
Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. (P. 418)

95
2
2. Quadro strumenti
Quadro strumenti
Indicatori e misuratori
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido e il livello di rigenerazione
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Pulsante cambio visualizzazione
P. 9 7
Display multifunzione
P. 9 7
Pulsanti di regolazione dell’orologio
P. 9 9
1
2
3
4
5
6

962. Quadro strumenti
La luminosità degli indicatori della plancia può essere regolata (quando
l’interruttore fari è attivato).
Visualizzare il controllo luminosità
indicatori della plancia premendo il
pulsante cambio visualizzazione.
(P. 97)
Tenere quindi premuto il pulsante.
Regolare la luminosità al livello
desiderato premendo il pulsante.
I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
Indicatore sistema ibrido
Mantenendo l’ago dell’indicatore entro la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
La zona rigenerazione (CHG) indica lo stato di rigenerazione
*. L’energia rigenerata
verrà utilizzata per caricare la batteria.
*: il termine “rigenerazione” utilizzato in questo manuale è riferito alla conversione
dell’energia creata dal movimento del veicolo in energia elettrica.
Controllo luminosità indicatori della plancia
Zona Power
Indica che la potenza di guida supera il limite
superiore della gamma di guida Eco.
Zona Eco
Indica che il veicolo viene guidato in modo
ecologico.
Zona Eco ibrida
Indica che il veicolo viene guidato in
condizioni che favoriscono il funzionamento
esclusivamente elettrico frequente. (Quando
il veicolo funziona a carico ridotto, ad
esempio quando si guida lentamente,
l’indicatore nella zona Eco ibrida consente
una guida ecologica.)
Zona rigenerazione (CHG)
Indica la fase di rigenerazione.1
2
3
4
