2014 TOYOTA YARIS HYBRID Manuale duso (in Italian)

4339-1. Caratteristiche
9
Caratteristiche del veicolo
*: Il contenuto di fluido è una quantità di riferimento. Se è necessaria la sostituzione,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*1: Distanza minima del pedale quando viene premuto con una forza di 300 N, mentre
il sistema ibrido è in funzione
*2: Corsa della leva del freno di stazionamento quando viene sollevata con una forza di
200 N
Cambio
Contenuto di liquido*3,3 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF Originale Toyota
WS»
NOTA
Tipo di liquido del cambio
L’uso di liquido del cambio diverso da “Toyota Genuine ATF WS” «ATF Originale
Toyota WS» potrebbe causare un deterioramento della qualità del cambio delle
marce, il bloccaggio del cambio accompagnato da vibrazioni e per ultimo danni al
cambio del veicolo.
Freni
Distanza del pedale*1
Veicoli con guida a sinistra
Veicoli con guida a destra75 mm
73 mm
Gioco del pedale 1— 6 mm
Corsa della leva del freno di
stazionamento
*24 — 6 scatti
Tipo di liquidoSAE J1704 o FMVSS N.116 DOT 4
Sterzo
GiocoMeno di 30 mm

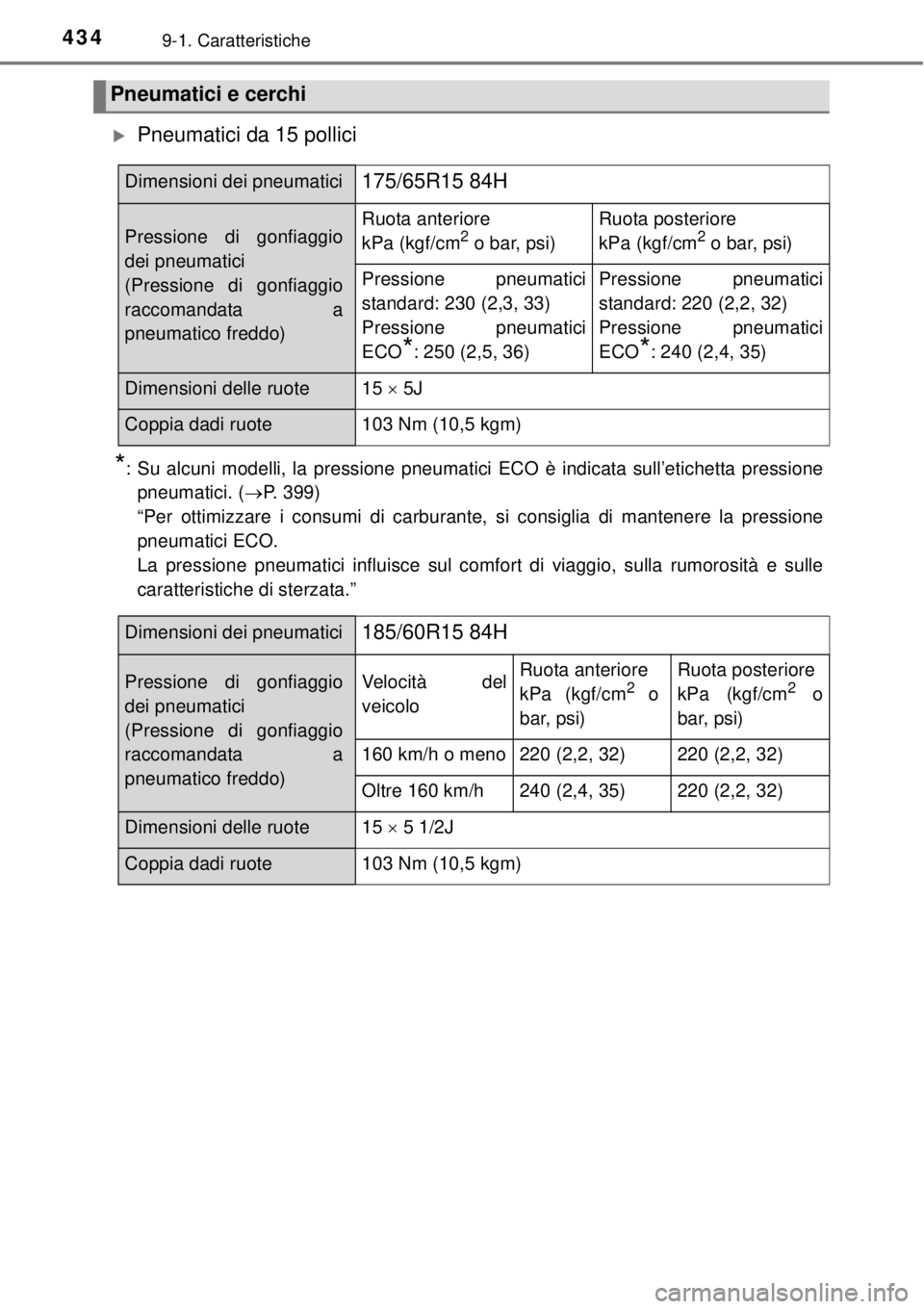

4349-1. Caratteristiche
Pneumatici da 15 pollici
*: Su alcuni modelli, la pressione pneumatici ECO è indicata sull’etichetta pressione
pneumatici. (P. 399)
“Per ottimizzare i consumi di carburante, si consiglia di mantenere la pressione
pneumatici ECO.
La pressione pneumatici influisce sul comfort di viaggio, sulla rumorosità e sulle
caratteristiche di sterzata.”
Pneumatici e cerchi
Dimensioni dei pneumatici175/65R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
Pressione pneumatici
standard: 230 (2,3, 33)
Pressione pneumatici
ECO
*: 250 (2,5, 36)
Pressione pneumatici
standard: 220 (2,2, 32)
Pressione pneumatici
ECO
*: 240 (2,4, 35)
Dimensioni delle ruote15  5J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici185/60R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)Vel o c ità d el
veicoloRuota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o meno220 (2,2, 32)220 (2,2, 32)
Oltre 160 km/h240 (2,4, 35)220 (2,2, 32)
Dimensioni delle ruote15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)

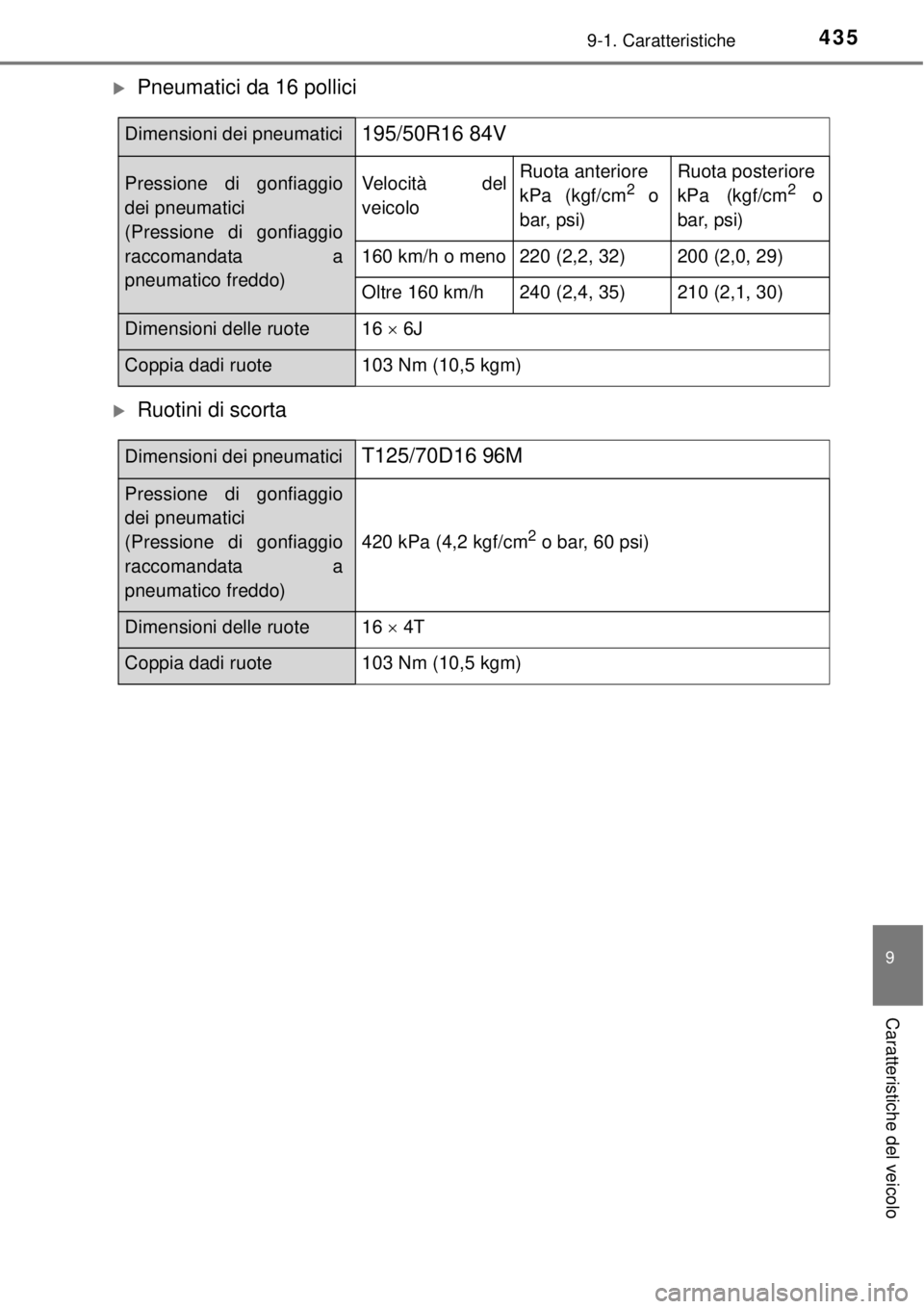

4359-1. Caratteristiche
9
Caratteristiche del veicolo
Pneumatici da 16 pollici
Ruotini di scorta
Dimensioni dei pneumatici195/50R16 84V
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)Vel o c ità d el
veicoloRuota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o meno220 (2,2, 32)200 (2,0, 29)
Oltre 160 km/h240 (2,4, 35)210 (2,1, 30)
Dimensioni delle ruote16  6J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumaticiT125/70D16 96M
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T
Coppia dadi ruote103 Nm (10,5 kgm)

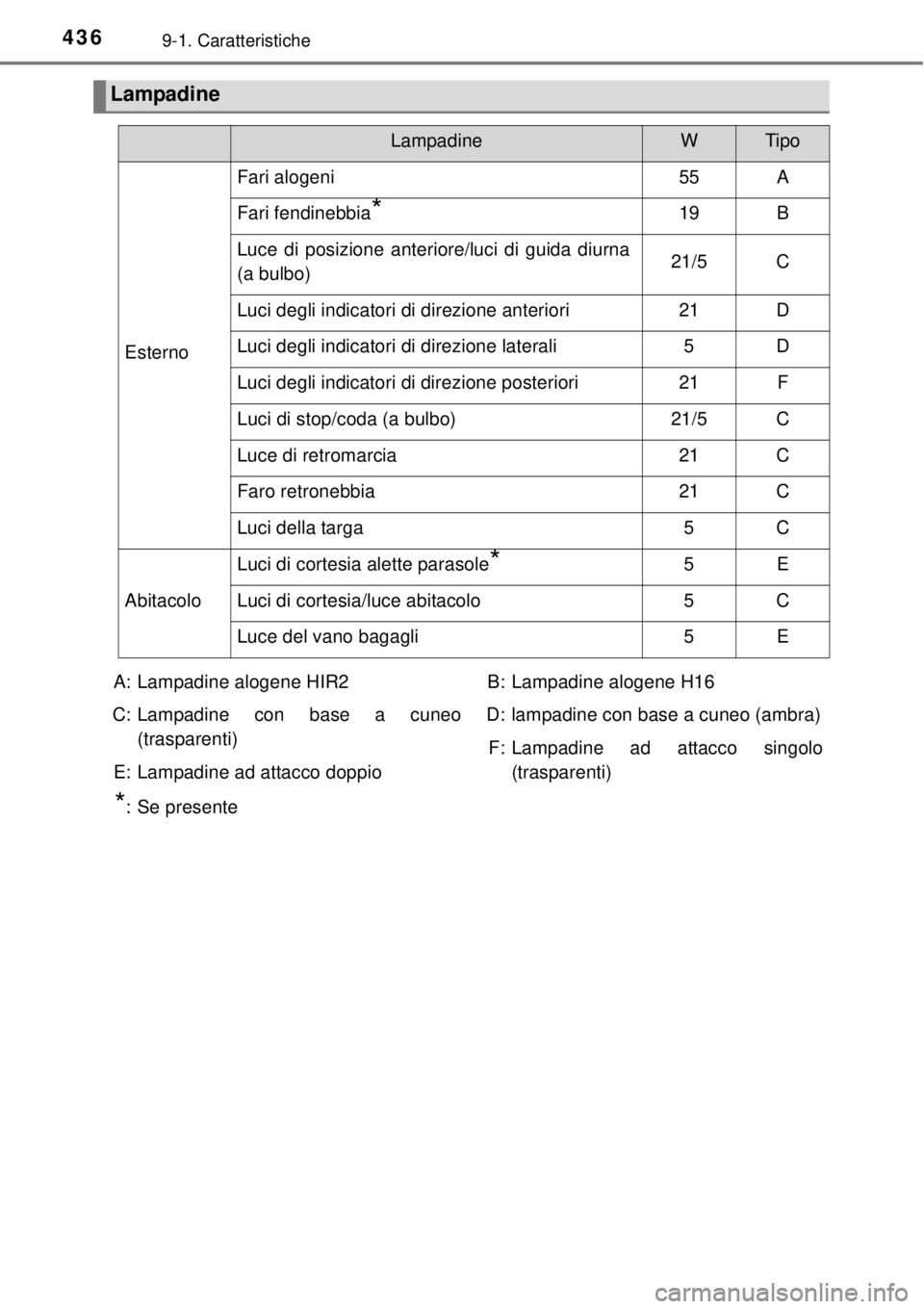

4369-1. Caratteristiche
Lampadine
LampadineWTipo
Esterno
Fari alogeni55A
Fari fendinebbia*19B
Luce di posizione anteriore/luci di guida diurna
(a bulbo)21/5C
Luci degli indicatori di direzione anteriori21D
Luci degli indicatori di direzione laterali5D
Luci degli indicatori di direzione posteriori21F
Luci di stop/coda (a bulbo)21/5C
Luce di retromarcia21C
Faro retronebbia21C
Luci della targa5C
Abitacolo
Luci di cortesia alette parasole*5E
Luci di cortesia/luce abitacolo5C
Luce del vano bagagli5E
A: Lampadine alogene HIR2
C: Lampadine con base a cuneo
(trasparenti)
E: Lampadine ad attacco doppioB: Lampadine alogene H16
D: lampadine con base a cuneo (ambra)
F: Lampadine ad attacco singolo
(trasparenti)
*: Se presente

4379-1. Caratteristiche
9
Caratteristiche del veicolo
Informazioni sul carburante
Bocchettone del serbatoio del carburante per benzina senza piombo
Al fine di prevenire operazioni di rifornimento non corrette, il vostro veicolo è dotato di
un bocchettone del serbatoio carburante che può solo adattarsi allo speciale erogatore
delle pompe di benzina senza piombo.
Se il motore detona
Consultare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di
accelerazione o durante la marcia in salita. Si tratta di rumori normali e non c’è
bisogno di preoccuparsi.
Area UE:
Il veicolo deve essere rifornito esclusivamente con benzina senza piombo
conforme alla norma europea EN228.
Per prestazioni del motore ottimali, scegliere una benzina senza piombo
con numero di ottani RON pari a 95 o superiore.
Eccetto area UE:
Il veicolo deve essere rifornito esclusivamente con benzina senza piombo.
Per prestazioni del motore ottimali, scegliere una benzina senza piombo
con numero di ottani RON pari a 95 o superiore.
NOTA
Osservazioni sulla qualità del carburante
Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti ciò
causerà danni al motore.
Non usare benzina contenente piombo.
La benzina con piombo farà perdere efficienza al convertitore catalitico a tre vie e il
sistema di controllo delle emissioni funzionerà in modo inadeguato.

4389-2. Personalizzazione
Caratteristiche personalizzabili
Alcune impostazioni delle funzioni vengono modificate contemporaneamente
alla personalizzazione di altre. Per ulteriori dettagli, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Veicoli con sistema di navigazione/multimediale: Impostazioni che
possono essere modificate utilizzando il sistema di navigazione/
multimedia (Per maggiori informazioni su come personalizzare le
impostazioni mediante il sistema di navigazione/multimedia, fare
riferimento al “Manuale utente sistema di Navigazione e multimediale”)
Impostazioni che possono essere modificate presso qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato
Definizione dei simboli: O= Disponibile, — = Non disponibile
Il veicolo ha una serie di caratteristiche elettroniche che possono
essere personalizzate in base alle preferenze. La programmazione di
queste preferenze richiede un’attrezzatura speciale e può essere
effettuata da un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
Caratteristiche personalizzabili
1
2

4399-2. Personalizzazione
9
Caratteristiche del veicolo
Sistema di entrata e avviamento intelligente (P. 1 1 8130)
Radiocomando a distanza (P. 107, 119)
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Sistema di entrata e avviamento
intelligenteON OFF O O
Segnale di funzionamento
(luci intermittenti di emergenza)ON OFF — O
Tempo trascorso prima che la funzione
di chiusura centralizzata automatica si
attivi se la porta non viene aperta dopo
essere stata sbloccata
30 secondi
60 secondi
—O
120 secondi
Funzione di avvertimento porta
aperta (quando si inserisce la chiusura
del veicolo) ON OFF — O
Numero di volte consentito per la
chiusura intelligente continuaDue Illimitato — O
12
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Radiocomando a distanza ON OFF — O
Segnale di funzionamento
(luci intermittenti di emergenza)ON OFF — O
Tempo trascorso prima che la funzione
di chiusura centralizzata automatica si
attivi se la porta non viene aperta dopo
essere stata sbloccata
30 secondi
60 secondi
—O
120 secondi
Cicalino di avvertimento porta aperta
(quando si blocca il veicolo)ON OFF — O
12

4409-2. Personalizzazione
Sistema automatico di controllo luci (P. 191)
Luci (P. 191)
Illuminazione (P. 269)
*: Veicoli con sistema di entrata e avviamento intelligente

Impianto di condizionamento aria automatico (P. 258)
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Sensibilità del sensore luce Livello 3 Livelli da 1 a 5 O O
12
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Intervallo di tempo in cui i fari
anabbaglianti rimangono accesi
quando il veicolo è parcheggiato
30 secondi
60 secondi
—O90 secondi
120 secondi
12
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Tempo trascorso prima che le luci
abitacolo si spengano15 secondi7,5 secondi—O30 secondi
Funzionamento quando le porte sono
sbloccateON OFF — O
Funzionamento dopo che l’interruttore
POWER viene spentoON OFF — O
Funzionamento quando ci si avvicina al
veicolo portando con sé la chiave
elettronica
*
ON OFF — O
12
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Controllo del sistema di
condizionamento aria in modalità di
guida EcoON OFF — O
12
