2014 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

73
1
1-2. Hybridsystem
Sicherheitshinweise

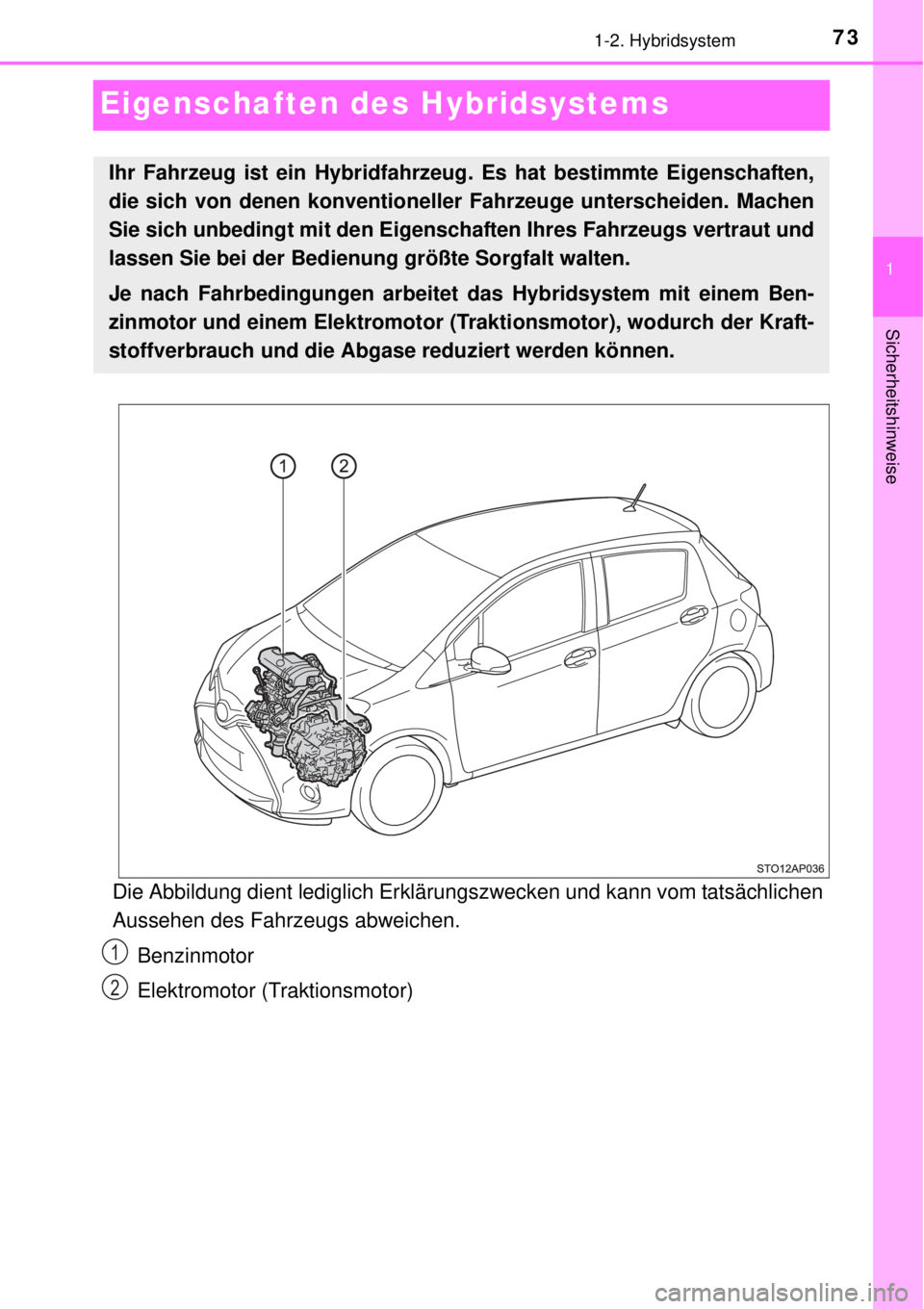

Eigenschaften des Hybridsystems
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Benzinmotor
Elektromotor (Traktionsmotor)
Ihr Fahrzeug ist ein Hybridfahrzeug. Es hat bestimmte Eigenschaften,
die sich von denen konventioneller Fahrzeuge unterscheiden. Machen
Sie sich unbedingt mit den Eigenschaften Ihres Fahrzeugs vertraut und
lassen Sie bei der Bedienung größte Sorgfalt walten.
Je nach Fahrbedingungen arbeitet das Hybridsystem mit einem Ben-
zinmotor und einem Elektromotor (Traktionsmotor), wodurch der Kraft-
stoffverbrauch und die Abgase reduziert werden können.
1
2

741-2. Hybridsystem
Beim Anhalten/beim Anfahren
Der Benzinmotor wird abgestellt
*, wenn das Fahrzeug angehalten wird.
Beim Anfahren wird das Fahrzeug vom Elektromotor (Traktionsmotor)
angetrieben. Bei niedrigen Geschwindigkeiten oder bei leichten Bergab-
fahrten wird der Benzinmotor abgestellt
* und stattdessen der Elektromotor
(Traktionsmotor) verwendet.
Wenn der Schalthebel auf N steht, wird die Hybridbatterie (Traktionsbatte-
rie) nicht geladen. Stellen Sie den Schalthebel immer auf P, wenn das
Fahrzeug angehalten wird.
Bewegen Sie bei starkem Verkehr das Fahrzeug im Modus D oder B.
*: Wenn die Hybridbatterie (Traktionsbatterie) geladen werden muss oder sich der
Motor noch in der Aufwärmphase befindet, wird der Benzinmotor nicht automatisch
abgestellt. (S. 75)
Bei normalem Fahrbetrieb
Der Benzinmotor wird überwiegend verwendet. Der Elektromotor (Trakti-
onsmotor) lädt bei Bedarf die Hybridbatterie (Traktionsbatterie).
Bei starkem Beschleunigen
Wenn das Gaspedal vollständig durchgetreten wird, wird die Leistung der
Hybridbatterie (Traktionsbatterie) über den Elektromotor (Traktionsmotor)
zur Leistung des Benzinmotors hinzugefügt.
Beim Bremsen (regeneratives Bremsen)
Das Rad betreibt den Elektromotor als Stromerzeuger, der die Hybridbatte-
rie (Traktionsbatterie) lädt.

751-2. Hybridsystem
1
Sicherheitshinweise
Regeneratives Bremsen
In den folgenden Situationen wird kinetische Energie in elektrische Energie umgewan-
delt und es kann eine Verzögerungskraft in Verbindung mit der Aufladung der Hybrid-
batterie (Traktionsbatterie) erzeugt werden.
Das Gaspedal wird beim Fahren in der Schaltstellung D oder B losgelassen.
Das Bremspedal wird beim Fahren in der Schaltstellung D oder B betätigt.
EV-Anzeige
Bedingungen, unter denen der Benzinmotor möglicherweise nicht angehalten
werden kann
Der Benzinmotor wird automatisch gestartet und angehalten. Unter folgenden Bedin-
gungen wird er möglicherweise nicht automatisch angehalten:
In der Aufwärmphase des Benzinmotors
Während des Ladens der Hybridbatterie (Traktionsbatterie)
Wenn die Temperatur der Hybridbatterie (Traktionsbatterie) hoch oder niedrig ist
Wenn die Heizung eingeschaltet ist
Laden der Hybridbatterie (Traktionsbatterie)
Da der Ottomotor die Hybridbatterie (Traktionsbatterie) lädt, muss die Batterie nicht
von einer externen Quelle geladen werden. Wenn das Fahrzeug jedoch lange Zeit
nicht bewegt wird, entlädt sich die Hybridbatterie langsam. Aus diesem Grund sollten
Sie das Fahrzeug zumindest einmal im Abstand von wenigen Monaten mindestens 30
Minuten oder 16 km fahren. Wenn die Hybridbatterie vollständig entladen ist und Sie
das Hybridsystem nicht starten können, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
Laden der 12-Volt-Batterie
S. 420
Wenn die 12-Volt-Batterie entladen ist oder wenn die Polklemmen während des
Wechsels entfernt und wieder montiert wurden usw.
Der Benzinmotor wird möglicherweise nicht abgeschaltet, wenn das Fahrzeug mit der
Hybridbatterie (Traktionsbatterie) betrieben wird. Wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb, wenn dies einige Tage anhält. Die EV-Anzeige leuchtet auf, wenn das Fahr-
zeug ausschließlich vom Elektromotor (Trakti-
onsmotor) angetrieben wird oder wenn der
Benzinmotor abgestellt ist.

761-2. Hybridsystem
Für ein Hybridfahrzeug typische Geräusche und Vibrationen
Es sind möglicherweise keine Motorengeräusche oder Vibrationen wahrnehmbar,
selbst wenn das Fahrzeug bei leuchtender Kontrollleuchte “READY” bewegt werden
kann. Ziehen Sie aus Sicherheitsgründen beim Abstellen des Fahrzeugs die Feststell-
bremse an und stellen Sie den Schalthebel auf P.
Folgende Geräusche oder Vibrationen können auftreten, wenn das Hybridsystem in
Betrieb ist. Dies ist keine Funktionsstörung:
Es sind möglicherweise Motorengeräusche zu hören, die vom Motorraum kommen.
Hinter den Rücksitzen sind möglicherweise Geräusche von der Hybridbatterie (Trak-
tionsbatterie) zu hören, wenn das Hybridsystem gestartet oder gestoppt wird.
Geräusche des elektrischen Relais der Hybridbatterie (Traktionsbatterie), wie z.B.
ein Klicken oder ein Klirren, sind aus dem Bereich hinter den Rücksitzen zu hören,
wenn das Hybridsystem gestartet oder angehalten wird.
Geräusche vom Hybridsystem sind möglicherweise zu hören, wenn die Heckklappe
geöffnet ist.
Unter Umständen sind Geräusche vom Getriebe zu hören, wenn der Benzinmotor
gestartet oder angehalten wird sowie beim Fahren mit niedrigen Geschwindigkeiten
oder im Leerlauf.
Motorengeräusche sind möglicherweise bei starkem Beschleunigen zu hören.
Unter Umständen sind Geräusche von der regenerativen Bremse zu hören, wenn
das Bremspedal betätigt oder das Gaspedal losgelassen wird.
Betriebs- oder Motorgeräusche, die beim Betätigen des Bremspedals zu hören sind.
Vibrationen sind möglicherweise festzustellen, wenn der Benzinmotor gestartet oder
angehalten wird.
Geräusche vom Kühllüfter können aus der Lufteintrittsöffnung im unteren Bereich
des linken Rücksitzes zu hören sein.
Wartung, Reparatur, Wiederverwertung und Entsorgung
Wenden Sie sich bezüglich Wartung, Reparatur, Wiederverwertung und Entsorgung
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb. Entsorgen Sie das Fahr-
zeug nicht selbst.
Kundenspezifische Anpassung
Einstellungen (z.B. Ein-/Aus-Betrieb der EV-Anzeige) können geändert werden.
(Anpassbare Funktionen S. 444)

77
1
1-2. Hybridsystem
Sicherheitshinweise
Vorsichtsmaßnahmen für das Hybridsystem
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein
Hochspannungssystem (mit Maximalspannungen von ca. 520 Volt) ist
und Teile enthält, die im Betrieb des Hybridsystems extrem heiß wer-
den können. Beachten Sie die am Fahrzeug angebrachten Warnhin-
weise.
Warnhinweise
Wartungsstecker
Klimaanlagenkompressor
Elektromotor (Traktionsmotor)Leistungsregler
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)1
2
3
4
5
6
7

781-2. Hybridsystem

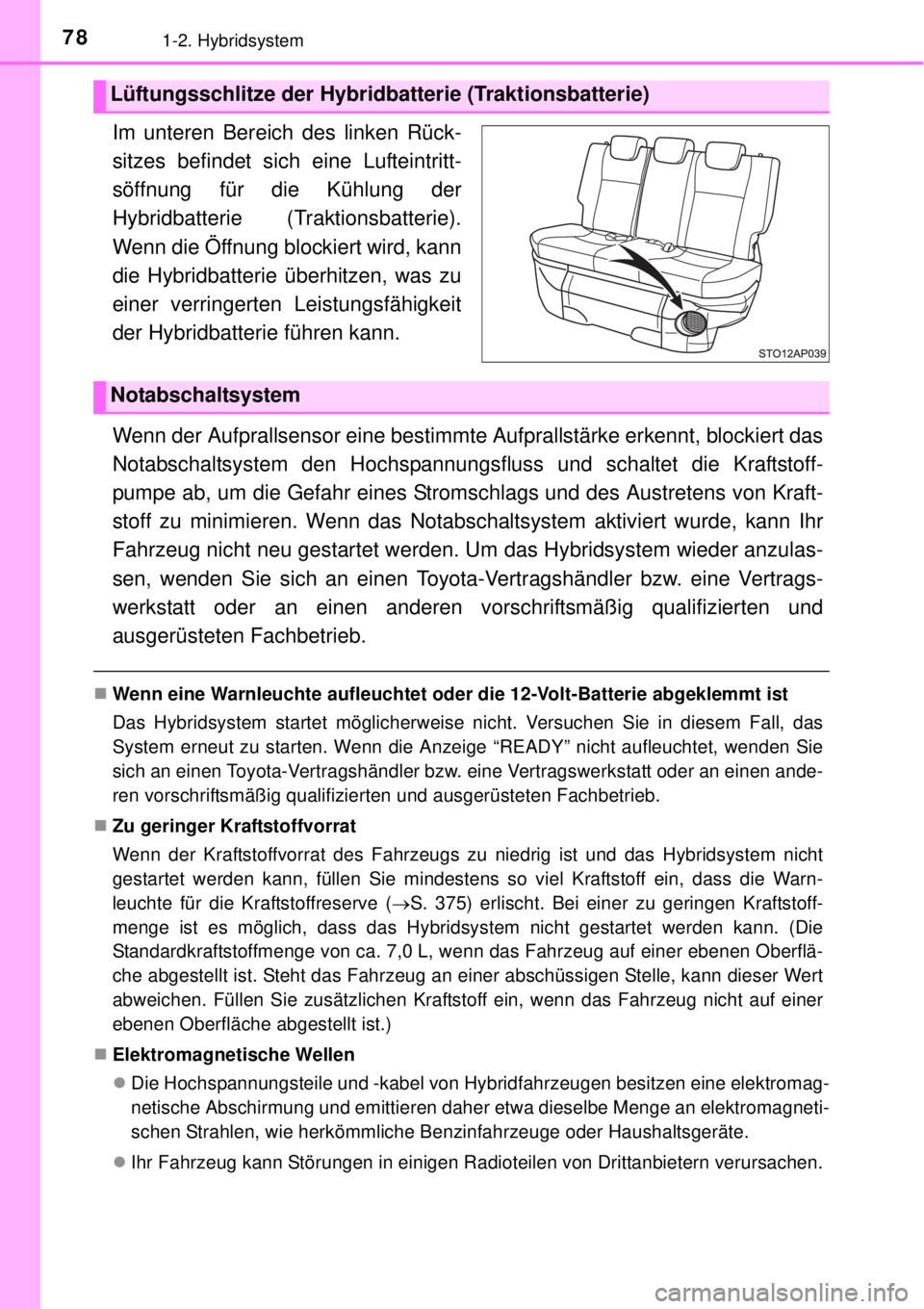

Im unteren Bereich des linken Rück-
sitzes befindet sich eine Lufteintritt-
söffnung für die Kühlung der
Hybridbatterie (Traktionsbatterie).
Wenn die Öffnung blockiert wird, kann
die Hybridbatterie überhitzen, was zu
einer verringerten Leistungsfähigkeit
der Hybridbatterie führen kann.
Wenn der Aufprallsensor eine bestimmte Aufprallstärke erkennt, blockiert das
Notabschaltsystem den Hochspannungsfluss und schaltet die Kraftstoff-
pumpe ab, um die Gefahr eines Stromschlags und des Austretens von Kraft-
stoff zu minimieren. Wenn das Notabschaltsystem aktiviert wurde, kann Ihr
Fahrzeug nicht neu gestartet werden. Um das Hybridsystem wieder anzulas-
sen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder an einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
Wenn eine Warnleuchte aufleuchtet oder die 12-Volt-Batterie abgeklemmt ist
Das Hybridsystem startet möglicherweise nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn die Anzeige “READY” nicht aufleuchtet, wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Zu geringer Kraftstoffvorrat
Wenn der Kraftstoffvorrat des Fahrzeugs zu niedrig ist und das Hybridsystem nicht
gestartet werden kann, füllen Sie mindestens so viel Kraftstoff ein, dass die Warn-
leuchte für die Kraftstoffreserve (S. 375) erlischt. Bei einer zu geringen Kraftstoff-
menge ist es möglich, dass das Hybridsystem nicht gestartet werden kann. (Die
Standardkraftstoffmenge von ca. 7,0 L, wenn das Fahrzeug auf einer ebenen Oberflä-
che abgestellt ist. Steht das Fahrzeug an einer abschüssigen Stelle, kann dieser Wert
abweichen. Füllen Sie zusätzlichen Kraftstoff ein, wenn das Fahrzeug nicht auf einer
ebenen Oberfläche abgestellt ist.)
Elektromagnetische Wellen
Die Hochspannungsteile und -kabel von Hybridfahrzeugen besitzen eine elektromag-
netische Abschirmung und emittieren daher etwa dieselbe Menge an elektromagneti-
schen Strahlen, wie herkömmliche Benzinfahrzeuge oder Haushaltsgeräte.
Ihr Fahrzeug kann Störungen in einigen Radioteilen von Drittanbietern verursachen.
Lüftungsschlitze der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem

791-2. Hybridsystem
1
Sicherheitshinweise
Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) weist eine beschränkte Lebensdauer auf. Die
Lebensdauer der Hybridbatterie (Traktionsbatterie) kann sich in Abhängigkeit von der
Fahrweise und den Fahrbedingungen ändern.
Konformitätserklärung
Dieses Modell erfüllt die Anforderungen im Hinblick auf die Wasserstoffemissionen
gemäß ECE100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).
WARNUNG
Vorsichtsmaßnahmen für das Hochspannungssystem
Dieses Fahrzeug besitzt ein Hochspannungssystem (DC und AC) sowie ein 12-Volt-
System. Die DC- und AC-Hochspannung ist sehr gefährlich und kann schwere Ver-
brennungen und Stromschläge verursachen, die zu ernsthaften oder sogar tödlichen
Verletzungen führen können.
Die Hochspannungsteile, -kabel und -anschlüsse dürfen nicht berührt, zerlegt, ent-
fernt oder ausgetauscht werden.
Das Hybridsystem wird nach dem Start heiß, da das System mit Hochspannung
arbeitet. Seien Sie angesichts der Hochspannung und der hohen Temperaturen
äußerst vorsichtig und beachten Sie immer die am Fahrzeug angebrachten Warn-
hinweise.
Vorsichtsmaßnahmen bei Verkehrsunfällen
Beachten Sie die nachfolgenden Vorsichtsmaßnahmen, um die Gefahr lebensge-
fährlicher Verletzungen zu verringern:
Ziehen Sie Ihr Fahrzeug von der Straße, betätigen Sie die Feststellbremse, stellen
Sie den Schalthebel auf P und schalten Sie das Hybridsystem aus.
Berühren Sie keine Hochspannungsteile, -kabel und -stecker
Wenn elektrische Leitungen im und am Fahrzeug ungeschützt sind, besteht die
Gefahr von Stromschlägen. Berühren Sie niemals ungeschützte elektrische Leitun-
gen.
Wenn Flüssigkeit austritt, diese nicht berühren, da es sich um ätzende alkalische
Säure (Elektrolyt) von der Hybridbatterie (Traktionsbatterie) handeln kann. Bei
Haut- oder Augenkontakt sofort mit reichlich Wasser oder, sofern vorhanden, mit
Borsäurelösung spülen. Gehen Sie unverzüglich zum Arzt.

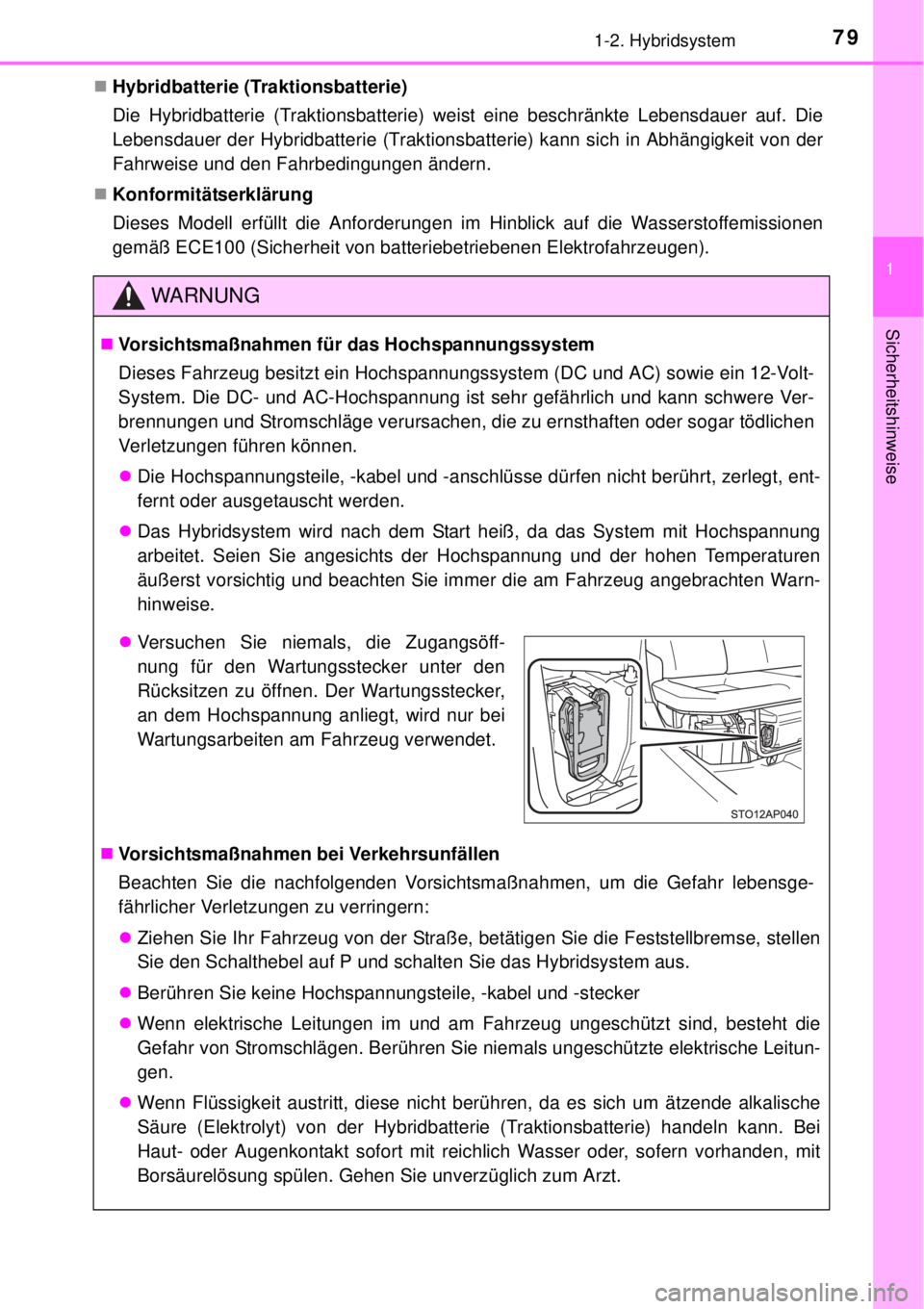

Versuchen Sie niemals, die Zugangsöff-
nung für den Wartungsstecker unter den
Rücksitzen zu öffnen. Der Wartungsstecker,
an dem Hochspannung anliegt, wird nur bei
Wartungsarbeiten am Fahrzeug verwendet.

801-2. Hybridsystem
WARNUNG
Wenn das Hybridfahrzeug in Brand gerät, verlassen Sie es schnellstmöglich. Ver-
wenden Sie niemals einen Feuerlöscher, der nicht für Elektrobrände geeignet ist.
Selbst die Verwendung einer geringen Menge Wasser kann gefährlich sein.
Wenn Ihr Fahrzeug abgeschleppt werden muss, muss dies mit angehobenen Vor-
derrädern erfolgen. Wenn beim Elektromotor (Fahrmotor) die Räder beim
Abschleppen den Boden berühren, erzeugt der Motor unter Umständen weiterhin
Strom. Dies kann zu einem Brand führen. (S. 365)
Kontrollieren Sie sorgfältig den Boden unter dem Fahrzeug. Wenn Flüssigkeit aus-
getreten ist, ist das Kraftstoffsystem möglicherweise beschädigt. Verlassen Sie das
Fahrzeug schnellstmöglich.
Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie darf nicht weiterverkauft, weitergegeben oder modifiziert wer-
den. Zur Vermeidung von Unfällen werden Hybridbatterien, die aus stillgelegten
Fahrzeugen ausgebaut wurden, von Toyota-Vertragshändlern bzw. Vertragswerk-
stätten oder anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrie-
ben gesammelt. Entsorgen Sie die Batterie nicht selbst.
Wenn die Batterie nicht ordnungsgemäß gesammelt wird, können schwere oder
tödliche Verletzungen verursacht werden, wenn einer der folgenden Fälle auftritt:
• Die Hybridbatterie wird illegal entsorgt oder beseitigt. Dadurch besteht die
Gefahr, dass unbeteiligte Personen Hochspannungsteile berühren und dadurch
einen Stromschlag erleiden.
• Die Hybridbatterie ist ausschließlich für die Verwendung in Ihrem Hybridfahr-
zeug bestimmt. Wird die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet
oder modifiziert, kann dies zu einem Stromschlag, zu einer Wärme- oder Rauch-
entwicklung, zu einer Explosion oder zu einem Elektrolyt-Austritt führen.
Beim Verkauf oder bei der Weitergabe Ihres Fahrzeugs besteht ein hohes Unfallri-
siko, da der Käufer bzw. der Empfänger des Fahrzeugs sich dieser Gefahren unter
Umständen nicht bewusst ist.
Wenn Ihr Fahrzeug entsorgt wird, ohne dass vorher die Hybridbatterie ausgebaut
wird, besteht die Gefahr eines Stromschlags, wenn Hochspannungsteile, Kabel
und ihre Anschlüsse berührt werden. Deshalb muss die Hybridbatterie bei der Ver-
schrottung des Fahrzeugs durch einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb entsorgt werden. Wenn die Hybridbatterie nicht ordnungsgemäß ent-
sorgt wird, kann sie elektrische Schläge hervorrufen, die zu lebensgefährlichen
bzw. tödlichen Verletzungen führen können.
