2014 TOYOTA VERSO Instructieboekje (in Dutch)

480
4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E

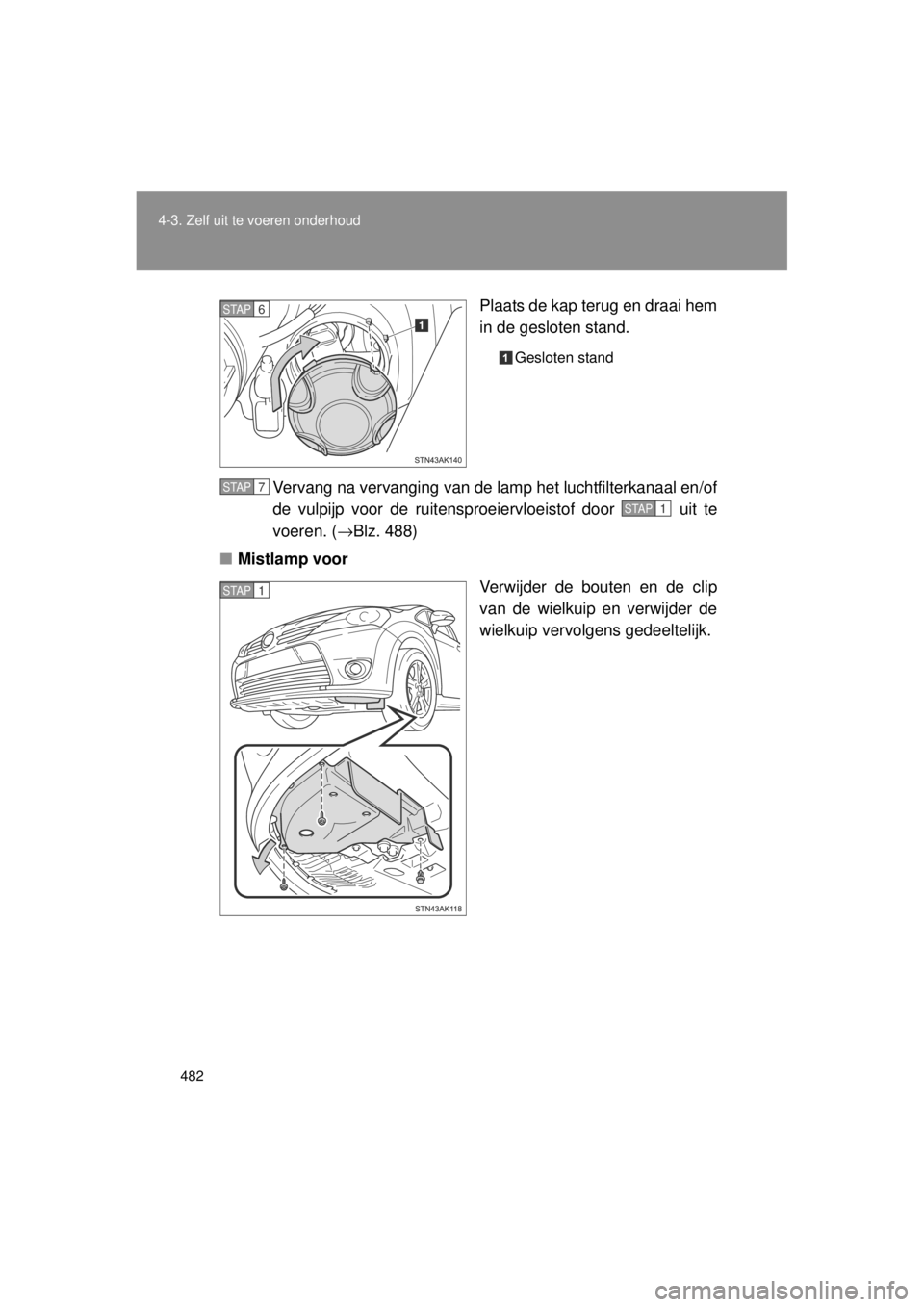

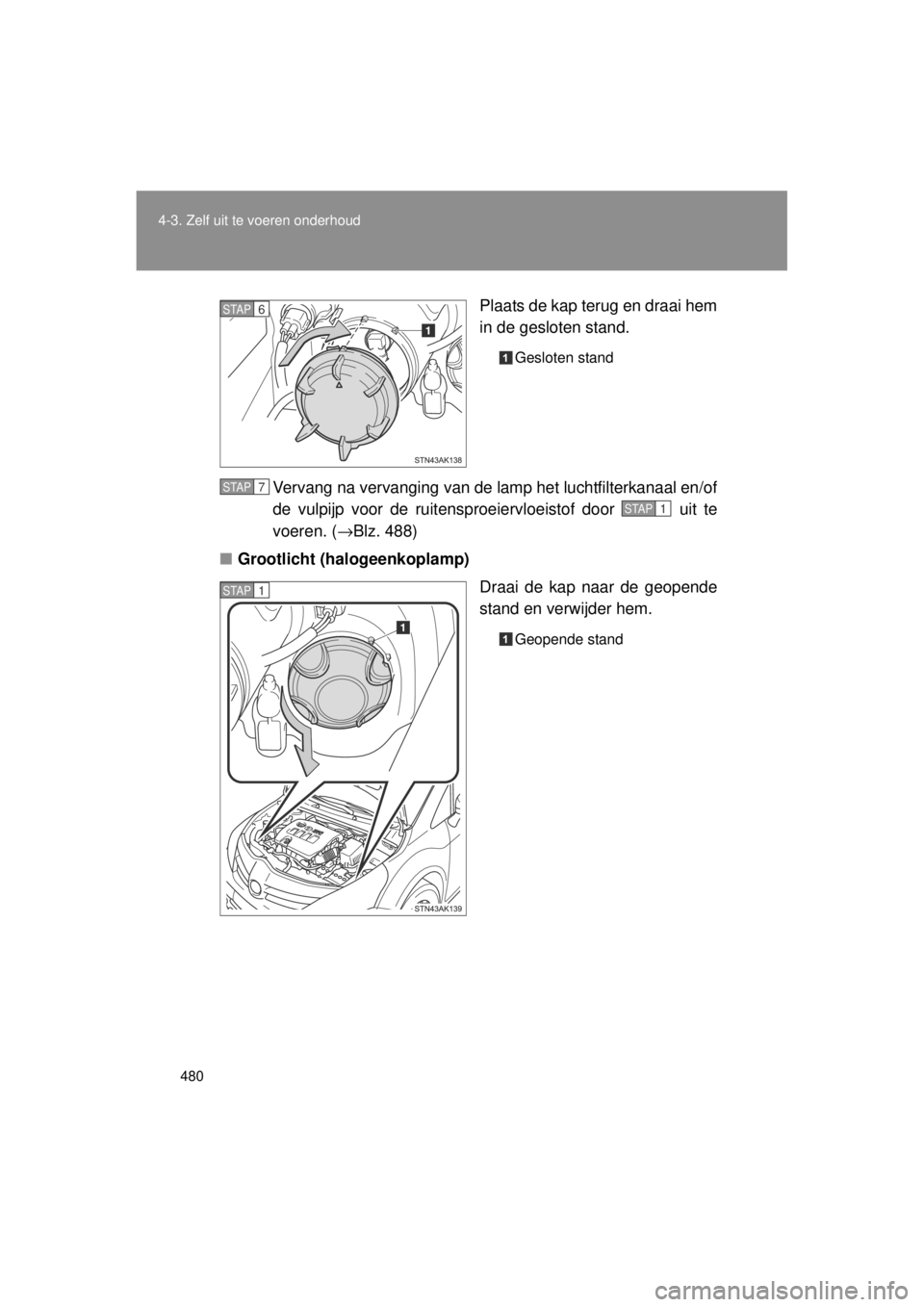

Plaats de kap terug en draai hem
in de gesloten stand.
Gesloten stand
Vervang na vervanging van de lamp het luchtfilterkanaal en/of
de vulpijp voor de ruitensproeiervloeistof door uit te
voeren. (
→Blz. 488)
■ Grootlicht (h alogeenkoplamp)
Draai de kap naar de geopende
stand en verwijder hem.
Geopende stand
STAP6
STAP7
STAP1
STAP1

481
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E
Draai de lampvoet linksom.
Neem de stekker los, terwijl de
borglip omhoog wordt getrokken.
Vervang de lamp en plaats hem
in de lampvoet.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
Draai de lampvoet en zet hem
vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet loszit
en zet het grootlicht aan om visu-
eel te controleren of er geen licht
langs de bevestiging schijnt.
STAP2
STAP3
STAP4
STAP5

482
4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E
Plaats de kap terug en draai hem
in de gesloten stand.
Gesloten stand
Vervang na vervanging van de lamp het luchtfilterkanaal en/of
de vulpijp voor de ruitensproeiervloeistof door uit te
voeren. (
→Blz. 488)
■ Mistlamp voor
Verwijder de bouten en de clip
van de wielkuip en verwijder de
wielkuip vervolgens gedeeltelijk.
STAP6
STAP7
STAP1
STAP1

483
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E

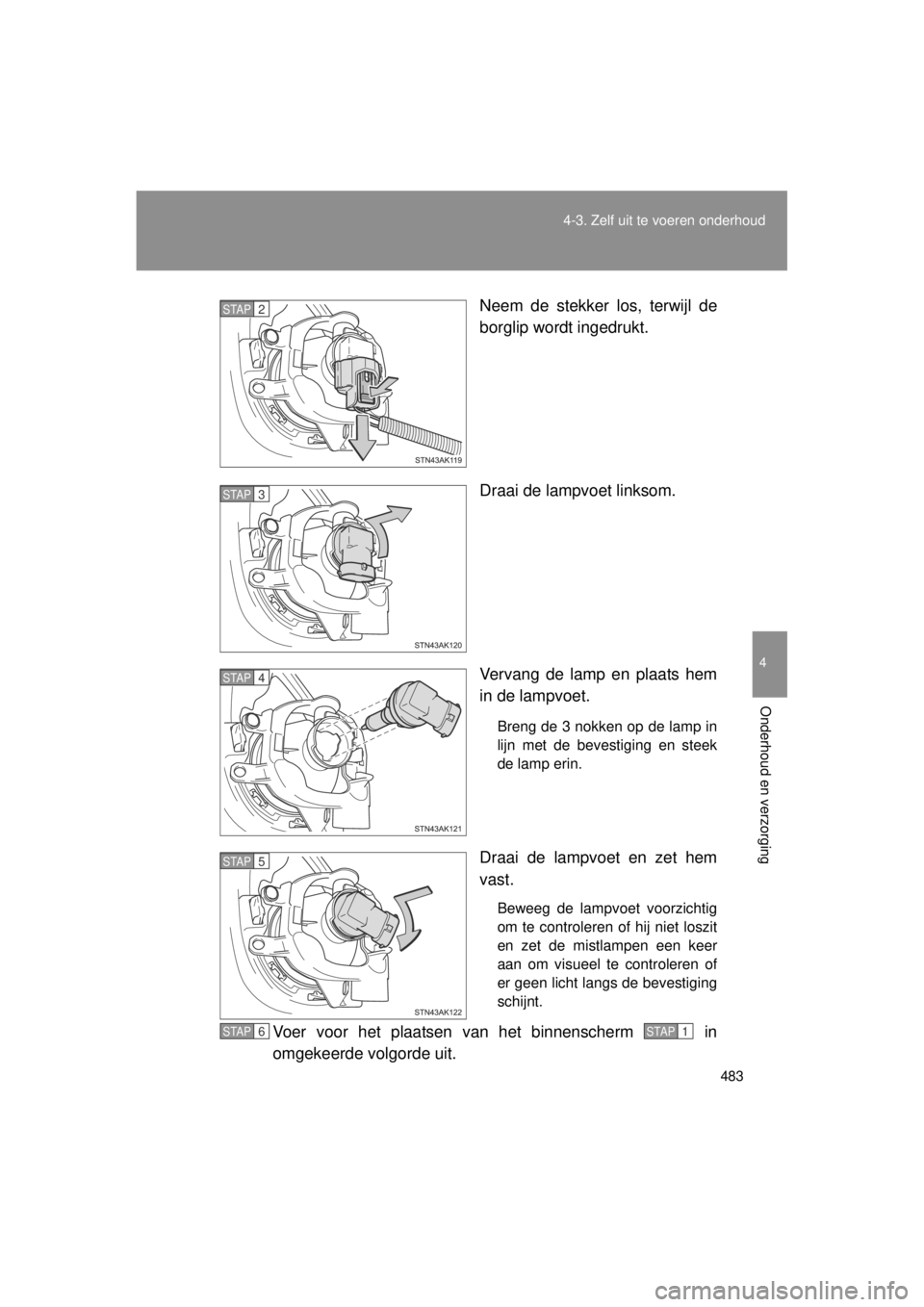

Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Draai de lampvoet linksom.
Vervang de lamp en plaats hem
in de lampvoet.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
Draai de lampvoet en zet hem
vast.
Beweeg de lampvoet voorzichtig
om te controleren of hij niet loszit
en zet de mistlampen een keer
aan om visueel te controleren of
er geen licht langs de bevestiging
schijnt.
Voer voor het plaatsen van het binnenscherm in
omgekeerde volgorde uit.
STAP2
STAP3
STAP4
STAP5
STAP6STAP1

484
4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E
■

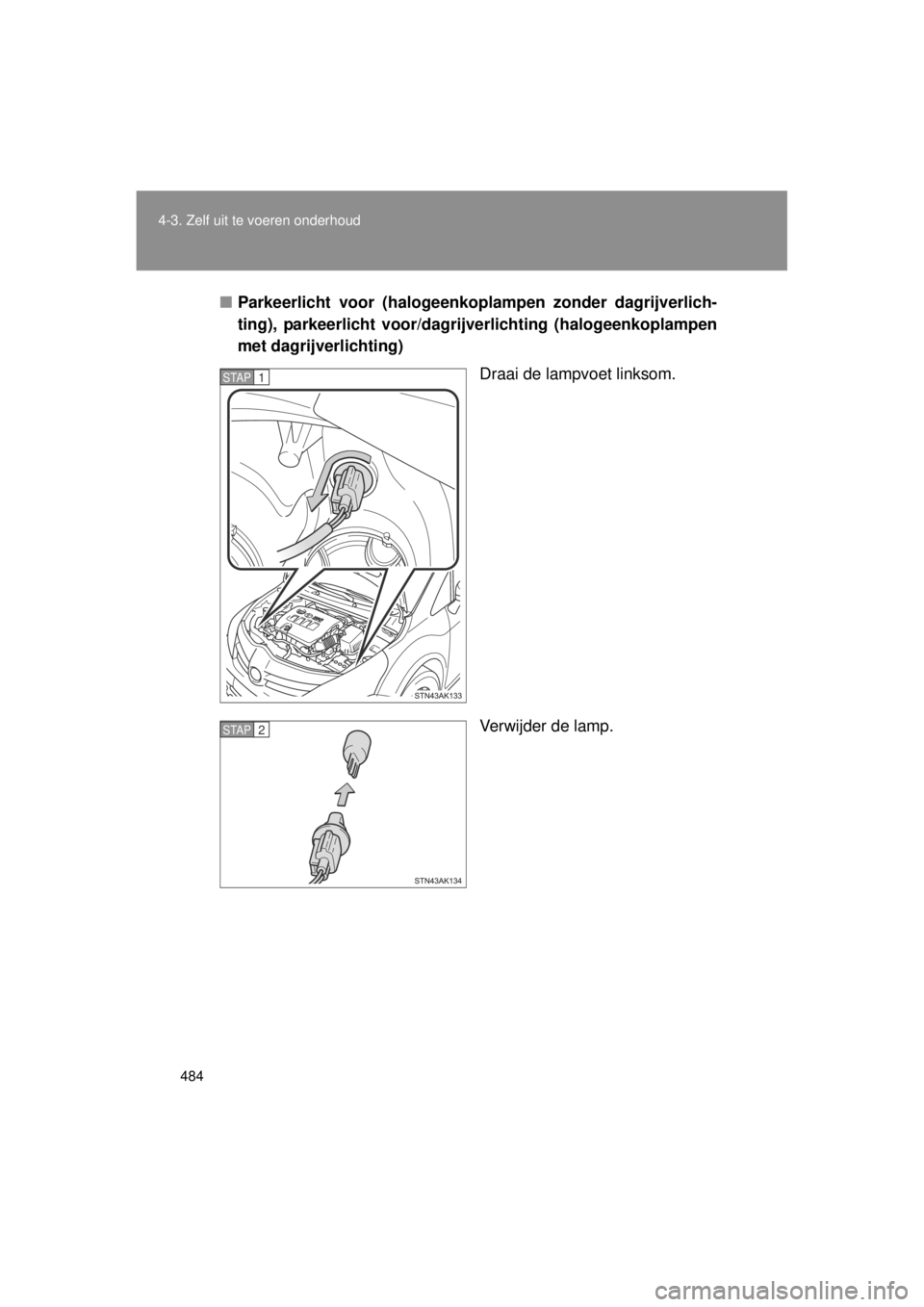

Parkeerlicht voor (halogeenk oplampen zonder dagrijverlich-
ting), parkeerlicht voor/dagri jverlichting (halogeenkoplampen
met dagrijverlichting)
Draai de lampvoet linksom.
Verwijder de lamp.
STAP1
STAP2

485
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E
■

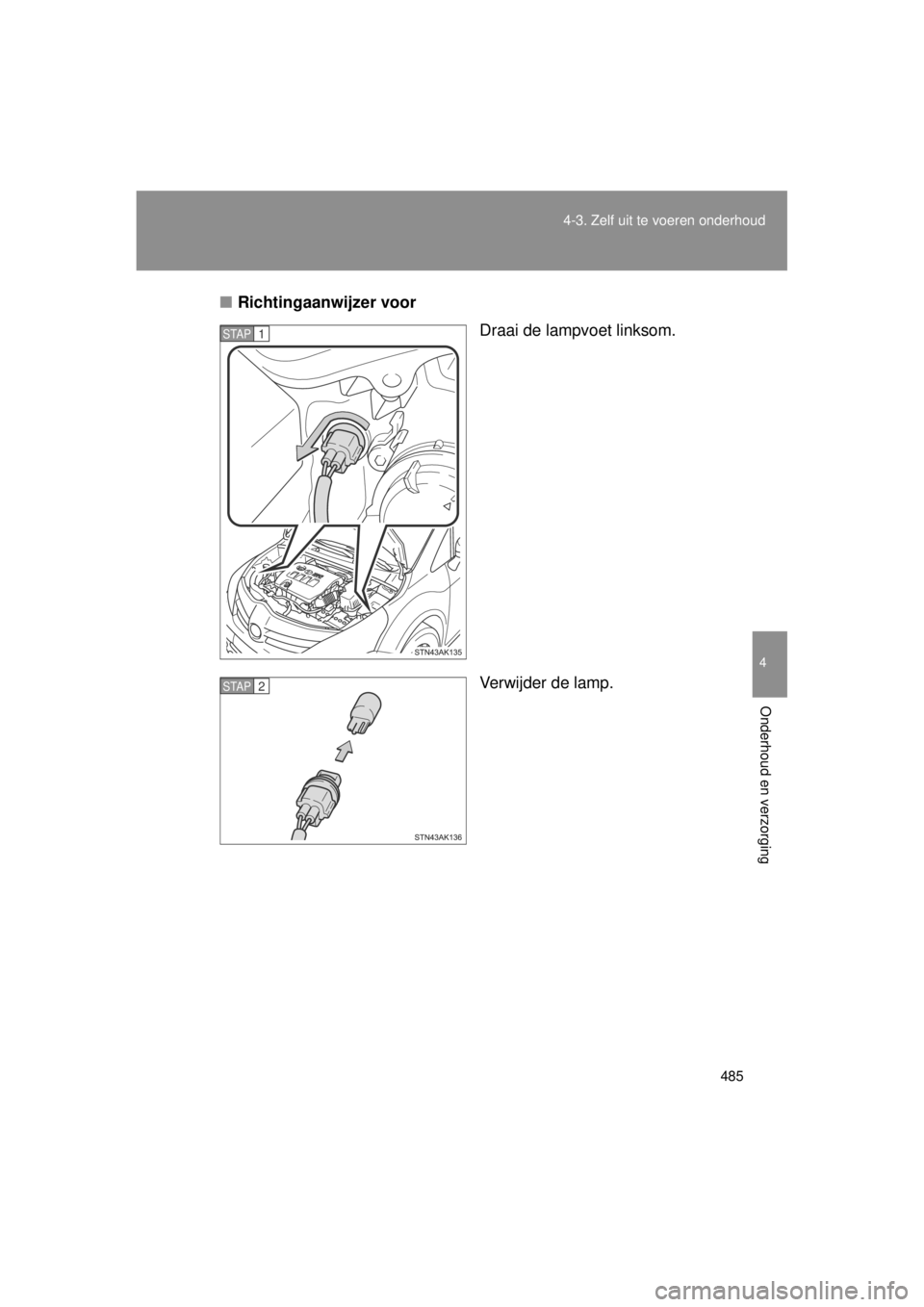

Richtingaanwijzer voor
Draai de lampvoet linksom.
Verwijder de lamp.
STAP1
STAP2

486
4-3. Zelf uit te voeren onderhoud
VERSO(BMW)_WE_OM64558E
■

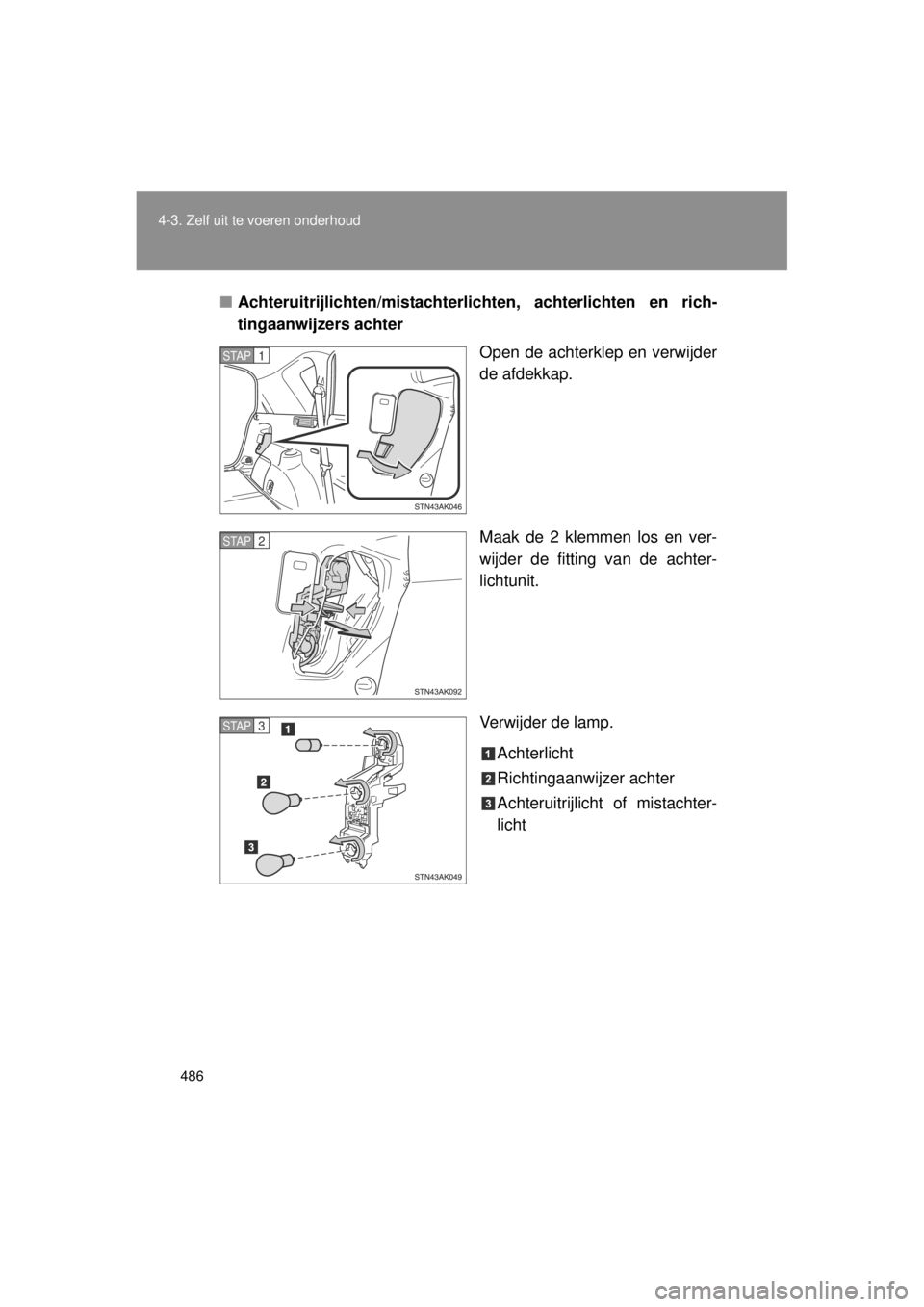

Achteruitrijlichten/mistachterlic hten, achterlichten en rich-
tingaanwijzers achter
Open de achterklep en verwijder
de afdekkap.
Maak de 2 klemmen los en ver-
wijder de fitting van de achter-
lichtunit.
Verwijder de lamp.
Achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistachter-
licht
STAP1
STAP2
STAP3

487
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO(BMW)_WE_OM64558E
■

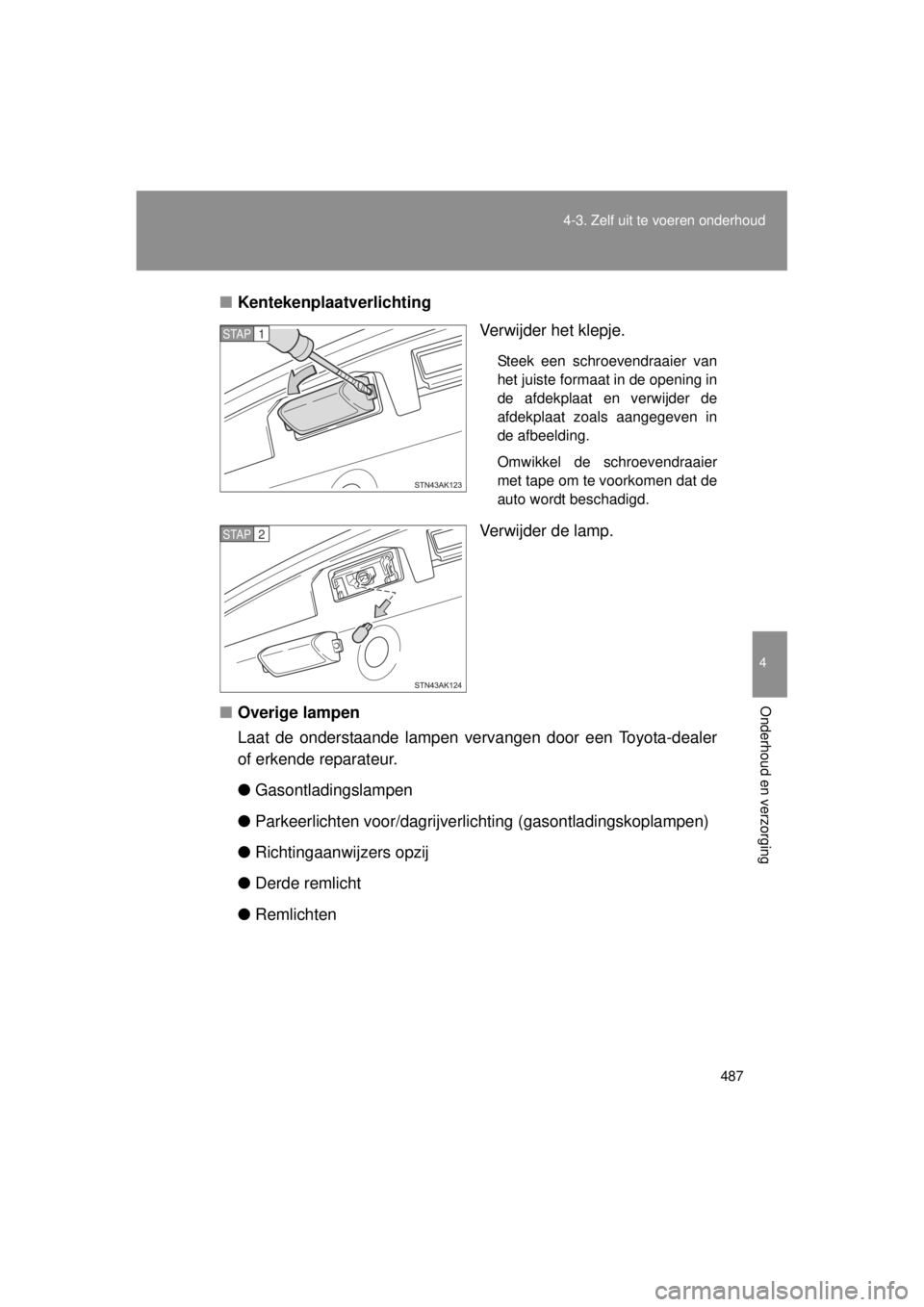

Kentekenplaatverlichting
Verwijder het klepje.
Steek een schroevendraaier van
het juiste formaat in de opening in
de afdekplaat en verwijder de
afdekplaat zoals aangegeven in
de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat de
auto wordt beschadigd.
Verwijder de lamp.
■ Overige lampen
Laat de onderstaande lampen vervangen door een Toyota-dealer
of erkende reparateur.
●Gasontladingslampen
● Parkeerlichten voor/dagrijverlic hting (gasontladingskoplampen)
● Richtingaanwijzers opzij
● Derde remlicht
● Remlichten
STAP1
STAP2
