2014 TOYOTA VERSO Instructieboekje (in Dutch)

224
2-2. Instrumentenpaneel
VERSO(BMW)_WE_OM64558E

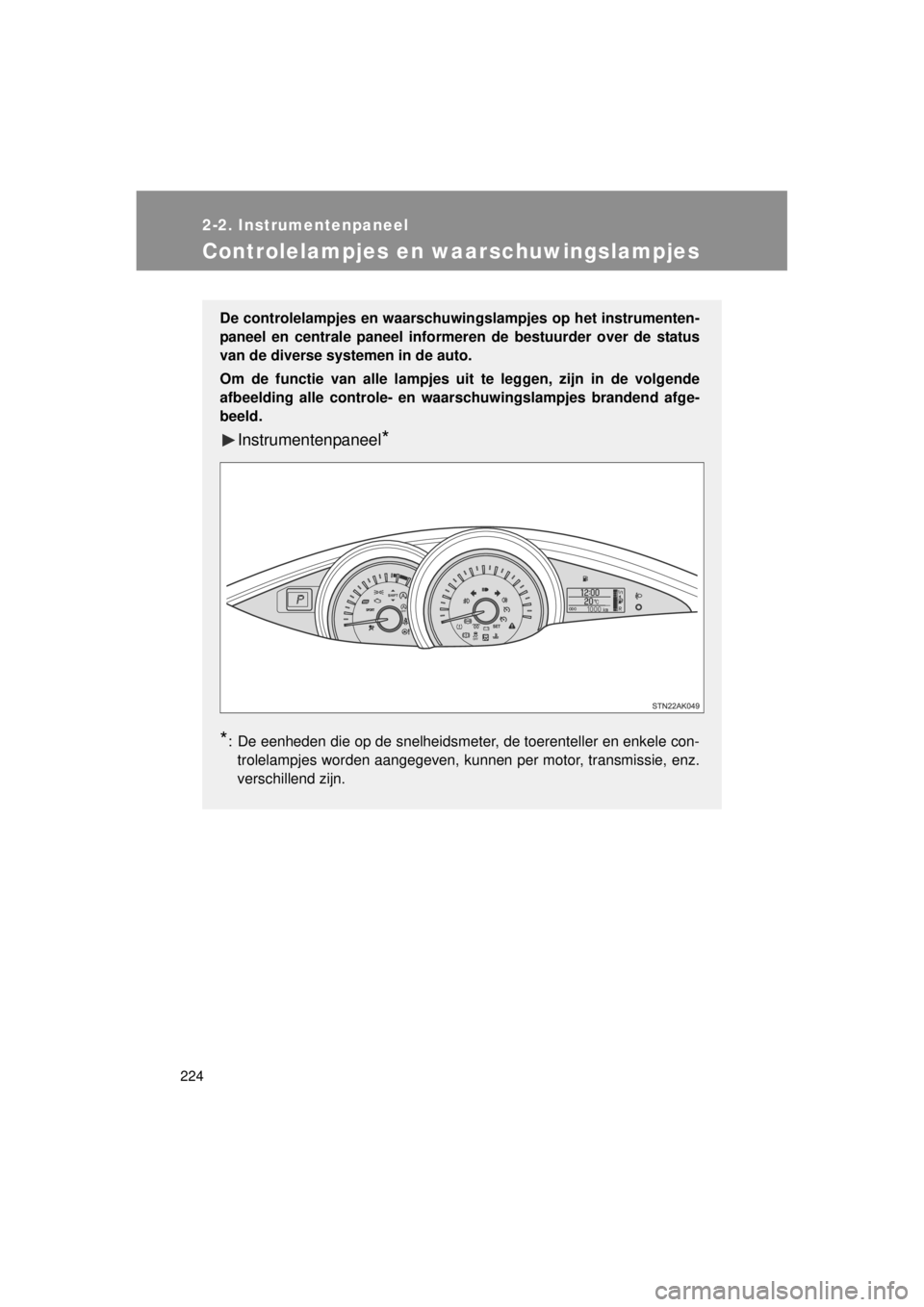

Controlelampjes en waarschuwingslampjes
De controlelampjes en waarschuwingslampjes op het instrumenten-
paneel en centrale paneel informer en de bestuurder over de status
van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle controle- en w aarschuwingslampjes brandend afge-
beeld.
Instrumentenpaneel*
*
: De eenheden die op de snelheidsmeter, de toerenteller en enkele con- trolelampjes worden aangegeven, kunnen per motor, transmissie, enz.
verschillend zijn.

225
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E

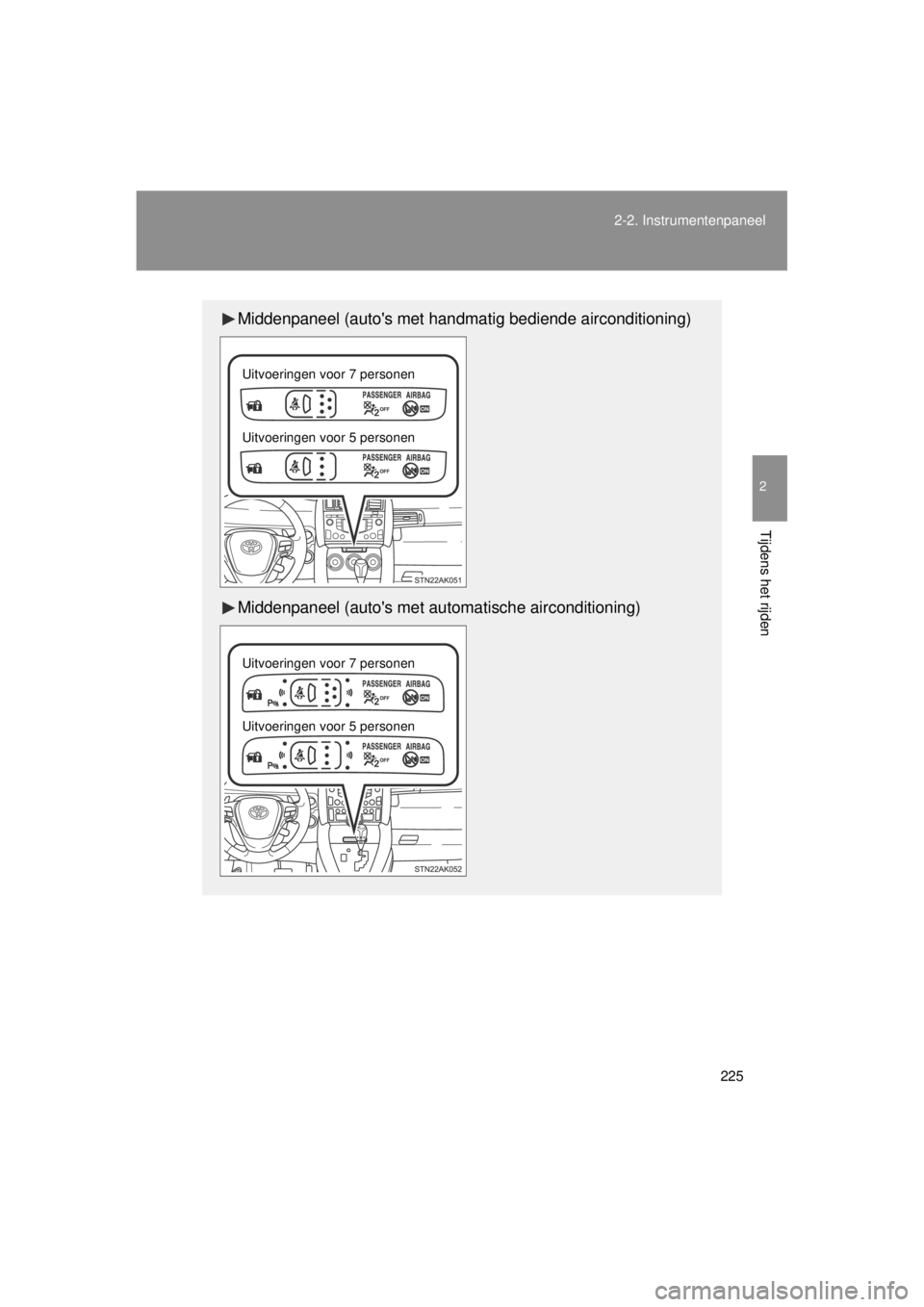

Middenpaneel (auto's met handmatig bediende airconditioning)
Middenpaneel (auto's met aut
omatische airconditioning)
Uitvoeringen voor 7 personen
Uitvoeringen voor 5 personen
Uitvoeringen voor 7 personen
Uitvoeringen voor 5 personen

226
2-2. Instrumentenpaneel
VERSO(BMW)_WE_OM64558E
■
Controlelampjes
De controlelampjes informeren de bestuurder over de bedrijfs-
status van de verschillende systemen van de auto.
Controlelampje richting-
aanwijzers (→Blz. 216)
(indien
aanwezig)
Controlelampje SET
( →Blz. 257)
Controlelampje groot-
licht ( →Blz. 243)
(indien
aanwezig)
Controlelampje snel-
heidsbegrenzer
( →Blz. 261)
Controlelampje achter-
licht ( →Blz. 242)
(indien
aanwezig)
ECO-controlelampje
( →Blz. 178, 240)
Controlelampje mistlam-
pen voor ( →Blz. 249)
(indien
aanwezig)
Controlelampje Stop &
Start-systeem
( →Blz. 272)
Controlelampje mistach-
terlicht ( →Blz. 249)
(indien
aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( →Blz. 273)
Controlelampje Trac-
tion Control ( →Blz. 280)
(Blauw)
Controlelampje koel-
vloeistoftemperatuur
Controlelampje
VSC OFF (→Blz. 280)Positie-indicator
(→Blz. 198, 204)
(dieselmotor)
Controlelampje
voorgloeien
(→Blz. 188, 192)Schakeladviesindicator
(→Blz. 208)
*1,*2
*1
*1
*1,*2*4
*1*3
*1,*5

227
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet. Ze
geven aan dat de systeemcontrole wordt uitgevoerd. Ze doven nadat
de motor is aangeslagen of nadat er enkele seconden verstreken zijn.
Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of niet uitgaat. Laat de auto nakijken door een Toyota-
dealer of erkende reparateur voor meer informatie.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Auto's met Multidrive CVT of automatische transmissie
*4: Het controlelampje wordt blauw wanneer de koelvloeistoftemperatuurte laag is.
*5: Auto's met automatische transmissie
*6: Auto's met handgeschakelde transmissie
(indien aan- wezig)
Controlelampje cruise
control
(→Blz. 257)Schakeladviesindicator
(→ Blz. 213)
Controlelampje SPORT
(→Blz. 199, 205)
Controlelampje antidief-
stalsysteem
( →Blz. 114, 126)Controlelampje PASSENGER
AIRBAG( →Blz. 168)
(indien aanwezig)
Controlelampje Toyota
Parking Assist-sensor ( →Blz. 264)
*1,*6
*3*1

228
2-2. Instrumentenpaneel
VERSO(BMW)_WE_OM64558E
■

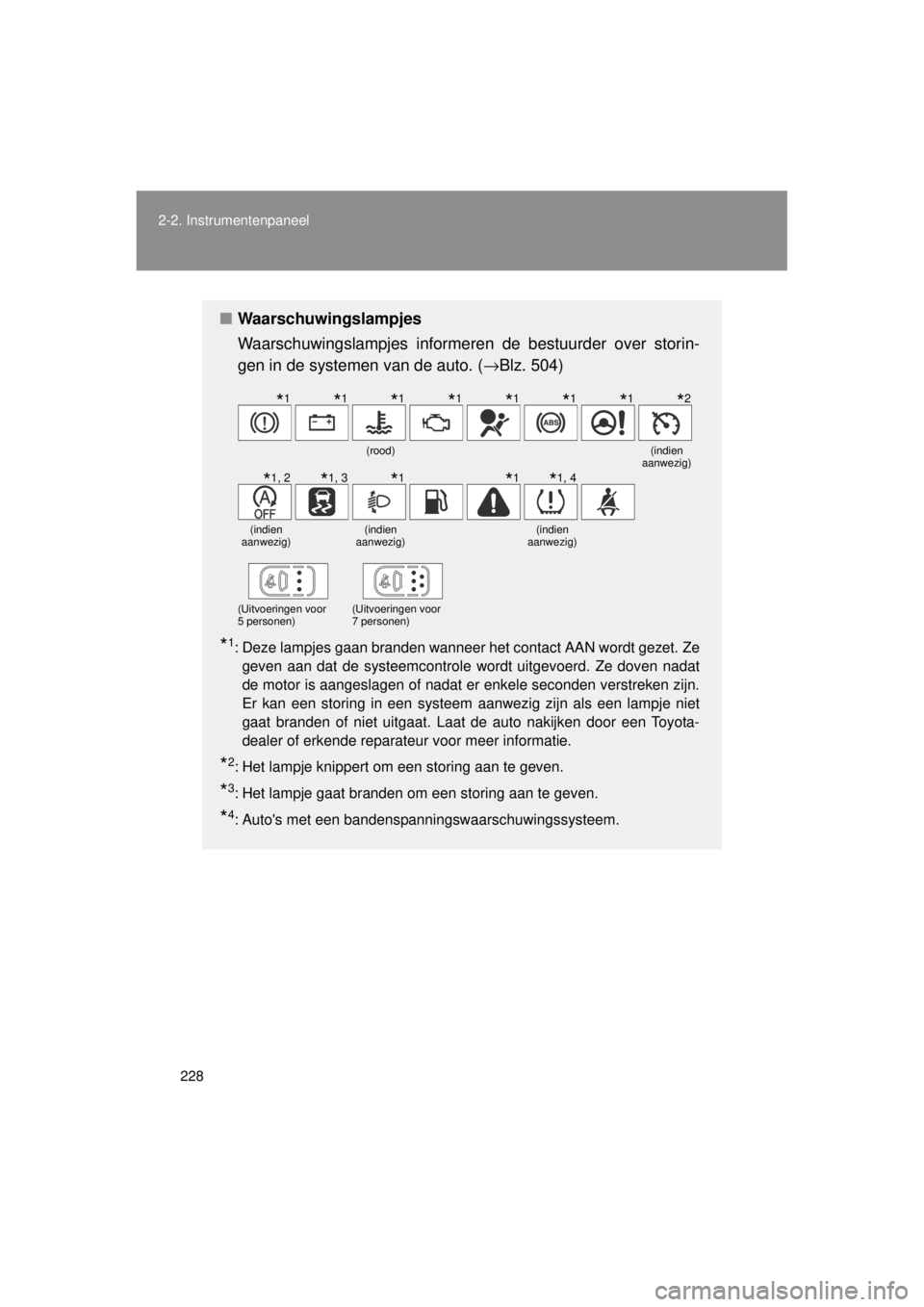

Waarschuwingslampjes
Waarschuwingslampjes informeren de bestuurder over storin-
gen in de systemen van de auto. ( →Blz. 504)
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet. Ze
geven aan dat de systeemcontrole wordt uitgevoerd. Ze doven nadat
de motor is aangeslagen of nadat er enkele seconden verstreken zijn.
Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of niet uitgaat. Laat de auto nakijken door een Toyota-
dealer of erkende reparateur voor meer informatie.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden om een storing aan te geven.
*4: Auto's met een bandenspanningswaarschuwingssysteem.
(rood)(indien
aanwezig)
(indien
aanwezig)(indien
aanwezig)(indien
aanwezig)
(Uitvoeringen voor
5 personen)(Uitvoeringen voor
7 personen)
*1*1*1*1*1*1*1*2
*1, 2*1, 3*1*1*1, 4

229
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E
WAARSCHUWING
■
Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het antiblokkeersysteem
en airbagsysteem niet gaat branden als u de motor start, kan het betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in geval van
een aanrijding, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een Toyota-dealer of erkende reparateur als dit
gebeurt.

230
2-2. Instrumentenpaneel
VERSO(BMW)_WE_OM64558E

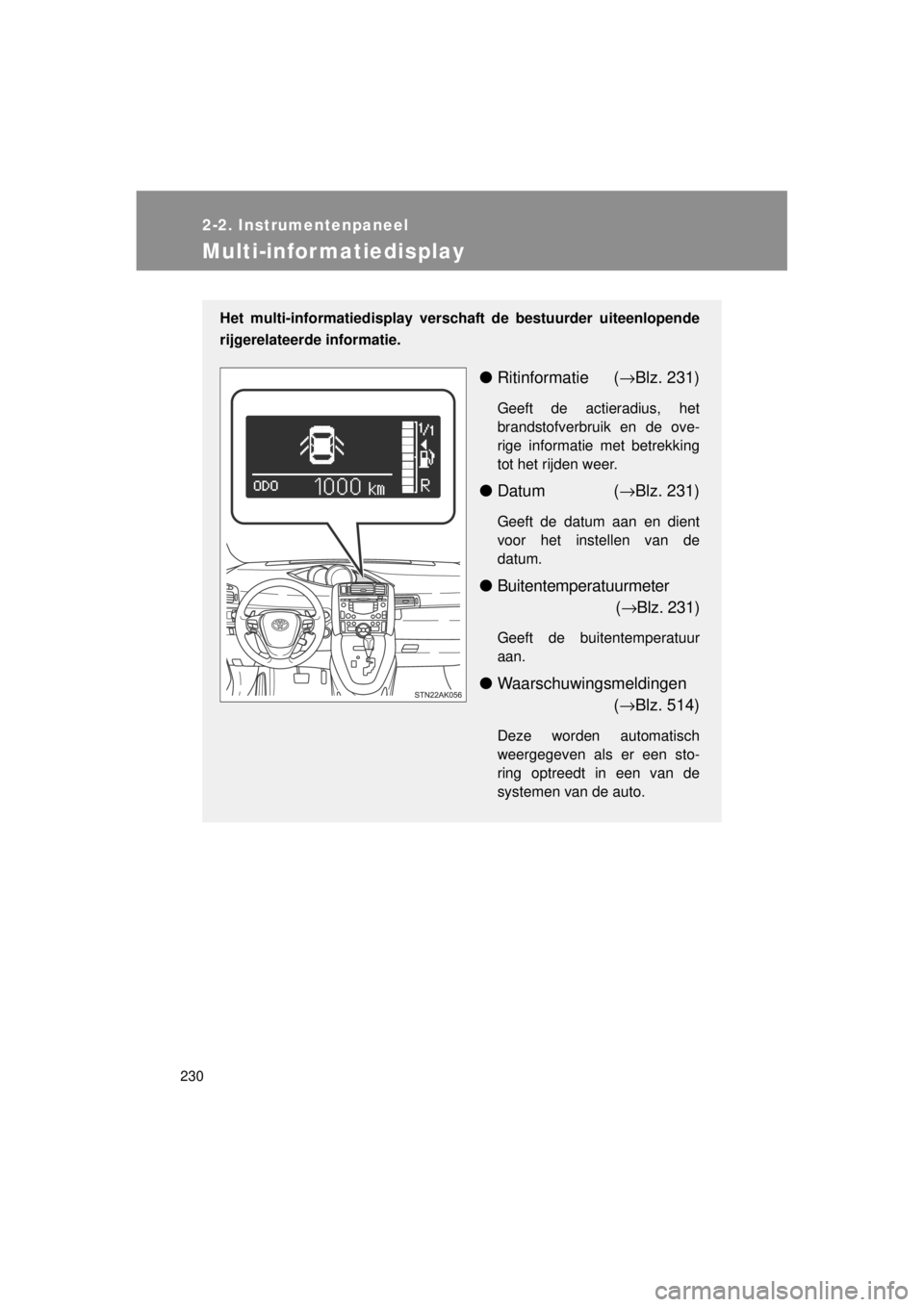

Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende
rijgerelateerde informatie.
●Ritinformatie ( →Blz. 231)
Geeft de actieradius, het
brandstofverbruik en de ove-
rige informatie met betrekking
tot het rijden weer.
● Datum ( →Blz. 231)
Geeft de datum aan en dient
voor het instellen van de
datum.
● Buitentemperatuurmeter
(→ Blz. 231)
Geeft de buitentemperatuur
aan.
● Waarschuwingsmeldingen
(→ Blz. 514)
Deze worden automatisch
weergegeven als er een sto-
ring optreedt in een van de
systemen van de auto.

231
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO(BMW)_WE_OM64558E
Wijzigen weergave op het display
Type A De onderwerpen die worden
weergegeven, kunnen worden
gewijzigd door op de schakelaar
DISP te drukken.
Type B De onderwerpen die worden
weergegeven, kunnen worden
gewijzigd door op de schakelaar
DISP te drukken.
Ritinformatie
● Display klok en buitentemperatuur
Geeft de datum en de buitentem-
peratuur aan.
Het temperatuurbereik dat kan
worden weergegeven ligt tussen
-40°C en 50°C.
