2014 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

23
Otwieranie
GOTOWY do DROGI
2
Szyba na klapie bagażnika
Otwierana tylna szyba umożliwia
dostęp do tylnej części samochodu bez
konieczności otwierania klapy.
Otwieranie
Po odryglowaniu samochodu za
pomocą pilota zdalnego sterowania lub
klucza, nacisnąć przycisk i podnieść
tylną szybę, aby ją otworzyć.
Zamykanie
Zamknąć tylną szybę naciskając
środek szyby, aż do całkowitego jej
zamknięcia.
Klapa bagażnika oraz tylna szyba nie
mogą być otwarte jednocześnie, aby
nie uszkodzić tylnej szyby.
DRZWI TYLNE SKRZYDŁOWE
Od zewnątrz
Aby otworzyć, pociągnąć klamkę do
siebie. Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
W modelu z tylną klapą dachu, zderzak
tylny został wzmocniony, aby służył
jako stopień dostępu do samochodu.
Tylne drzwi skrzydłowe są
asymetryczne (2/3 - 1/3), z mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.

24
Otwieranie
Informacje praktyczne
Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów. Lewe
skrzydło drzwi pozostaje zamknięte
dzięki charakterystycznemu "żółtemu"
zamkowi, znajdującemu się u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego,
sygnalizując tę sytuację innym
użytkownikom drogi.
Od wewnątrz
Pociągnąć klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.
Otwieranie pod kątem około 180°
System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy drzwi są
otwarte.
Podczas zamykania, ściąg
automatycznie ustawi się w
odpowiednim położeniu. Podczas postoju
z drzwiami tylnymi
otwartymi pod kątem
90°, zasłaniają one
tylne światła. W celu
zasygnalizowania
położenia pojazdu innym
użytkownikom drogi
poruszającym się w
tym samym kierunku,
którzy mogliby nie
zauważyć samochodu
na postoju, należy użyć
trójkąta bezpieczeństwa
lub innego elementu
przewidzianego w
przepisach Państwa kraju.

25
Otwieranie
GOTOWY do DROGI
2
KLAPA DACHOWA
Belka podporowa
Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i ustawić belkę podporową
jedną ręką.
Upewnić się, czy belka jest prawidłowo
zablokowana poprzez naciśnięcie w
dół do momentu pokonania punktu
oporu i mocno przymocować ładunek. Zderzak tylny został wzmocniony,
by mógł służyć jako stopień przy
wchodzeniu do samochodu.
Tylne drzwi blokują się wyłącznie
przy zamocowanej belce
podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania
w miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu
drogowego, aby ostrzec innych
użytkowników drogi.
Ograniczyć używanie tylnej klapy
dachu do krótkich przejazdów. Wsporniki boczne mogą być używane
jako punkty mocowania.
- opuścić czarną łopatkę, aby
zablokować klapę dachową.
Zablokowanie klapy dachowej
zapewnia prawidłowe doleganie
uszczelki, uszczelnienie i wygłuszenie
wnętrza.
Tylna klapa dachowa montowana jest
wyłącznie w pojazdach z drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową,
należy:
- podnieść czarną łopatkę dźwigni,
- odciążyć dźwignię naciskając klapę
dachową (w dół), a następnie wyjąć
haczyk,
- podnieść klapę,
- przekroczyć punkt oporu, aby zablokować klapę za pomocą podpórek.
Nigdy nie jeździć bez prawidłowo
założonych podpórek.
Aby zamknąć klapę dachową:
- sprawdzić prawidłowe zablokowanie belki podporowej,
- opuścić klapę dachową,
- nacisnąć klapę (w dół), chwycić pierścienie sprężynowe i umieścić
haczyki w siedziskach, Nigdy nie zawieszać przedmiotów na
tylnej klapie dachu.
Nigdy nie jeździć z nieprawidłowo
umieszczoną belką podporową.

26
Otwieranie
CENTRALNY ZAMEK
Pierwsze naciśnięcie
umożliwia zaryglowanie
całego samochodu,
gdy wszystkie drzwi są
zamknięte.
Drugie naciśnięcie umożliwia
odryglowanie całego samochodu.
Funkcja jest nieaktywna, jeżeli
samochód został zaryglowany za
pomocą pilota zdalnego sterowania lub
za pomocą klucza od zewnątrz.
Otworzenie drzwi jest zawsze możliwe
od wewnątrz. Kontrolka otwarcia
Dioda przycisku:
- miga, jeżeli wszystkie drzwi i pokrywy
samochodu są zaryglowane, na
postoju przy wyłączonym silniku,
- zapala się, jeżeli otwory są zaryglowane w momencie
włączenia zapłonu.
Zabezpieczenie antynapadowe
Jeżeli zapali się ta kontrolka,
należy sprawdzić, czy
wszystkie drzwi i pokrywy
samochodu są prawidłowo
zamknięte.
Ryglowanie podczas jazdy
Po uruchomieniu silnika i przekroczeniu
prędkości 10 km/h, system rygluje
drzwi. Włącza się charakterystyczny
sygnał centralnego zamka. Dioda
przycisku na panelu środkowym deski
rozdzielczej zapala się.
W trakcie jazdy, każde otworzenie
drzwi powoduje odryglowanie całego
samochodu.
Włączenie / wyłączenie funkcji Przy włączonym zapłonie,
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.
Jazda z zaryglowanymi
drzwiami może utrudnić służbom
ratunkowym dostanie się do
kabiny w sytuacjach awaryjnych.

2
Stanowisko kierowcy
27
GOTOWY do DROGI
222
ZESTAW WSKAŹNIKÓW
Wyświetlacze
STANOWISKO KIEROWCY
Ekrany
Informacje dotyczące stanu
samochodu wyświetlane są w różnej
postaci, w zależności od wyposażenia
samochodu.
Tarcze
1. Licznik kilometrów / mil.
2. Wyświetlacz.
3. Poziom paliwa, temperatura płynu
chłodzącego.
4. Obrotomierz.
5. Zerowanie licznika dziennego przebiegu kilometrów / licznika
serwisowego.
6. Potencjometr oświetlenia zestawu wskaźników. - Ogranicznik / regulator prędkości.
- Przebyty dystans w kilometrach /
milach.
- Licznik serwisowy, wskaźnik poziomu oleju silnikowego, licznik
kilometrów / mil.
- Obecność wody w fi ltrze oleju napędowego.
-
Podgrzewanie (świece żarowe) diesel.

Stanowisko kierowcy
28
Konsola środkowa z ekranem
Zestaw wskaźników bez ekranu
- obrócić w prawo, aby zwiększyć godziny (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości godzin),
- obrócić w lewo: wyświetla się tryb 24H lub 12H,
- obrócić w prawo, aby wybrać tryb 24H lub 12H,
- obrócić w lewo, aby zakończyć ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlania.
REGULACJA GODZINY
Aby ustawić godzinę i datę
wyświetlaną na ekranie, należy
zapoznać się z informacjami w
rozdziale 9, część "Ustawienie
daty i godziny".
Konsola środkowa bez ekranu
Sekwencja wyświetlania -
godzina jest związana z
modelem (wersją). Dostęp do
regulacji daty jest możliwy,
gdy wersja modelu proponuje
datę pisaną literami.
Aby ustawić godzinę na
zegarze, użyć lewego
przycisku w zestawie
wskaźników, a następnie
wykonać czynności w
następującej kolejności:
- obrócić w lewo: migają minuty,
- obrócić w prawo, aby zwiększyć minuty (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości minut),
- obrócić w lewo: migają godziny,

2
Stanowisko kierowcy
29
GOTOWY do DROGI
222

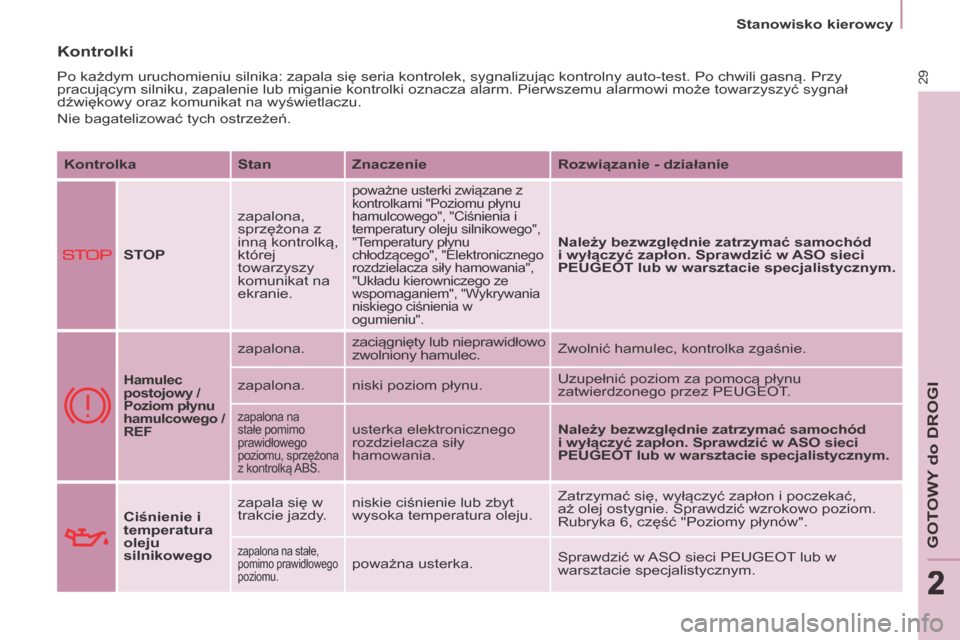

Kontrolki
Po każdym uruchomieniu silnika: zapala się seria kontrolek, sygnalizując kontrolny auto-test. Po chwili gasną. Przy
pracującym silniku, zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał
dźwiękowy oraz komunikat na wyświetlaczu.
Nie bagatelizować tych ostrzeżeń. Kontrolka Stan Znaczenie Rozwiązanie - działanie
STOP zapalona,
sprzężona z
inną kontrolką,
której
towarzyszy
komunikat na
ekranie.
poważne usterki związane z
kontrolkami "Poziomu płynu
hamulcowego", "Ciśnienia i
temperatury oleju silnikowego",
"Temperatury płynu
chłodzącego", "Elektronicznego
rozdzielacza siły hamowania",
"Układu kierowniczego ze
wspomaganiem", "Wykrywania
niskiego ciśnienia w
ogumieniu".
Należy bezwzględnie zatrzymać samochód
i wyłączyć zapłon. Sprawdzić w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.

Hamulec
postojowy /
Poziom płynu
hamulcowego /
REF
zapalona. zaciągnięty lub nieprawidłowo
zwolniony hamulec. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić poziom za pomocą płynu
zatwierdzonego przez PEUGEOT.
zapalona na
stałe pomimo
prawidłowego
poziomu, sprzężona
z kontrolką ABS. usterka elektronicznego
rozdzielacza siły
hamowania. Należy bezwzględnie zatrzymać samochód
i wyłączyć zapłon. Sprawdzić w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym .
Ciśnienie i
temperatura
oleju
silnikowego zapala się w
trakcie jazdy.
niskie ciśnienie lub zbyt
wysoka temperatura oleju. Zatrzymać się, wyłączyć zapłon i poczekać,
aż olej ostygnie. Sprawdzić wzrokowo poziom.
Rubryka 6, część "Poziomy płynów".
zapalona na stałe,
pomimo prawidłowego
poziomu. poważna usterka.
Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

Stanowisko kierowcy
30 Kontrolka Stan Znaczenie Rozwiązanie - działanie
Temperatura i
poziom płynu
chłodzącego zapalona,
wskazówka
w strefi e
czerwonej.
nienaturalny wzrost
temperatury.
Zatrzymać się, wyłączyć zapłon i poczekać, aż
silnik ostygnie. Sprawdzić wzrokowo poziom
płynu.
miga. spadek poziomu płynu
chłodzącego. Rozdział 6, część "Poziomy płynów". Sprawdzić
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Serwis zapalona
czasowo.
błędy mniej ważne lub
alarmy.
Sprawdzić dziennik alarmów na wyświetlaczu lub
na ekranie. Jeżeli samochód wyposażony jest w
komputer pokładowy lub ekran: patrz rubryka 9,
część "Radioodtwarzacz - Komputer pokładowy".
Sprawdzić w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
zapalona na
stałe.
poważne usterki.

Niezapięty pas
bezpieczeństwa
kierowcy
zapalona,
potem miga. kierowca nie zapiął swojego
pasa bezpieczeństwa. Pociągnąć pas, a następnie włożyć klamrę do
sprzączki.
towarzyszy jej
sygnał dźwiękowy,
potem pozostaje
zapalona. niezapięty pas
bezpieczeństwa kierowcy w
trakcie jazdy. Sprawdzić zapięcie pasa, ciągnąc za taśmę.
Rubryka 4, część "Pasy bezpieczeństwa".
ECO zapalona na
stałe
Funkcja Stop & Start
przełączyła silnik w tryb STOP
w związku z zatrzymaniem
pojazdu (czerwone światła,
korki, inne...).
W momencie ruszania, kontrolka gaśnie i silnik
uruchamia się automatycznie w trybie START.
miga kilka
sekund, potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START został
uruchomiony automatycznie.
Rubryka 2, część "Stop & Start".
