2014 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

Wymiana żarówki
151
SZYBKA POMOC
7
WYMIANA ŻARÓWKI
Typ A
Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.
Mycie pod ciśnieniem
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę i sprawdzić
prawidłowe zamknięcie pokrywy. Typ C
Żarówka halogenowa:
zwolnić sprężynę
blokującą w gnieździe. Typ B
Żarówka bagnetowa:
nacisnąć na żarówkę, a
następnie przekręcić w
kierunku przeciwnym do
ruchu wskazówek zegara.
Wymiana żarówek halogenowych
musi zostać wykonana przy
wyłączonych refl ektorach. Poczekać
kilka minut (niebezpieczeństwo
poparzenia). Nie dotykać żarówki
palcami, użyć niestrzępiącej się szmatki.
Zbieranie się pary wodnej na szkle
refl ektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu, zaparowanie zniknie. Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie,
odczekać 3 minuty przed ponownym
podłączeniem akumulatora.
Sprawdzić prawidłowe działanie świateł
po każdej interwencji.
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia wody
na refl ektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.
Typy żarówek
W samochodzie zainstalowane są
różne rodzaje żarówek. Aby je wyjąć:
Typ D
Dioda elektroluminescencyjna
(LED): aby ją wymienić
w światłach dziennych,
skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym.

Wymiana żarówki
152
3. Kierunkowskazy
Typ B , PY21W - 21W (bursztynowe)
- Zdjąć pokrywę, pociągając za elastyczny gumowy występ.
- Obrócić oprawę żarówki o ćwierć obrotu, w kierunku przeciwnym
do ruchu wskazówek zegara.
- Wyjąć żarówkę, delikatnie ją wciskając i obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
- Wymienić żarówkę.
- Sprawdzić, czy pokrywa założona jest prawidłowo i szczelnie
dolega na całym obwodzie.
2. Światła pozycyjne

Typ A , W5W - 5W
- Zdjąć pokrywę, pociągając za elastyczny gumowy występ.
- Wyciągnąć oprawę żarówki włożonej na wcisk, pociągając za
złącze.
- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie pokrywy na całym obwodzie, w
celu zapewnienia szczelności.
ŚWIATŁA PRZEDNIE
1. Światła mijania / Światła drogowe
Typ C , H4 - 55W
- Zdjąć pokrywę ze środka, pociągając za elastyczny
gumowy występ.
- Odłączyć złącze elektryczne.
- Odgiąć występ blokujący.
- Wymienić żarówkę, upewniając się, czy część metalowa wchodzi
w wyżłobienia lampy.
- Założyć występ blokujący.
- Sprawdzić prawidłowe ustawienie pokrywy na całym obwodzie, w
celu zapewnienia szczelności.

Wymiana żarówki
153
SZYBKA POMOC
7
4. Refl ektory przeciwmgłowe
Typ C , H1 - 55W
- Wyjąć trzy zapinki i śrubę mocującą osłonę przeciwbłotną, znajdujące
się pod zderzakiem.
- Odsunąć osłonę przeciwbłotną do góry.
-
Zdemontować refl ektor, odkręcając za
pomocą śrubokręta Torx© 30 śrubę,
dostępną poprzez przewidziany do
tego otwór w zderzaku.
- Odpiąć refl ektor przeciwmgłowy, ściskając zapinkę mocującą.
- Wyciągnąć refl ektor na zewnątrz.
- Obrócić o ćwierć obrotu żółtą pokrywę, aby otworzyć refl ektor.
- Odchylić zapinki zaciskające z obu stron stopkę żarówki.
- Wyjąć żarówkę, pociągając ją w osi.
- Założyć nową żarówkę, zapiąć zapinki wokół stopki żarówki i
wykonać pozostałe czynności
w odwrotnej kolejności, aby
zamontować refl ektor i zderzak.
BOCZNY KIERUNKOWSKAZ
Typ A , WY5W - 5W (bursztynowy)
- Przesunąć kierunkowskaz do tyłu i
wyjąć go, pociągając do przodu.
- Skontaktować się z siecią PEUGEOT w celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.
- Aby go zamontować, wsunąć kierunkowskaz w kierunku tyłu i
przesunąć do przodu.
LAMPKI SUFITOWE
Typ A , 12V5W - 5W
- Odpiąć przezroczystą osłonę, wsuwając śrubokręt w szczelinę po
obu stronach lampki sufi towej.
- Pociągnąć i wymienić żarówkę.
- Zapiąć przezroczystą osłonę w gnieździe i upewnić się, czy jest
dobrze zablokowana. Przód / Tył

Wymiana żarówki
154

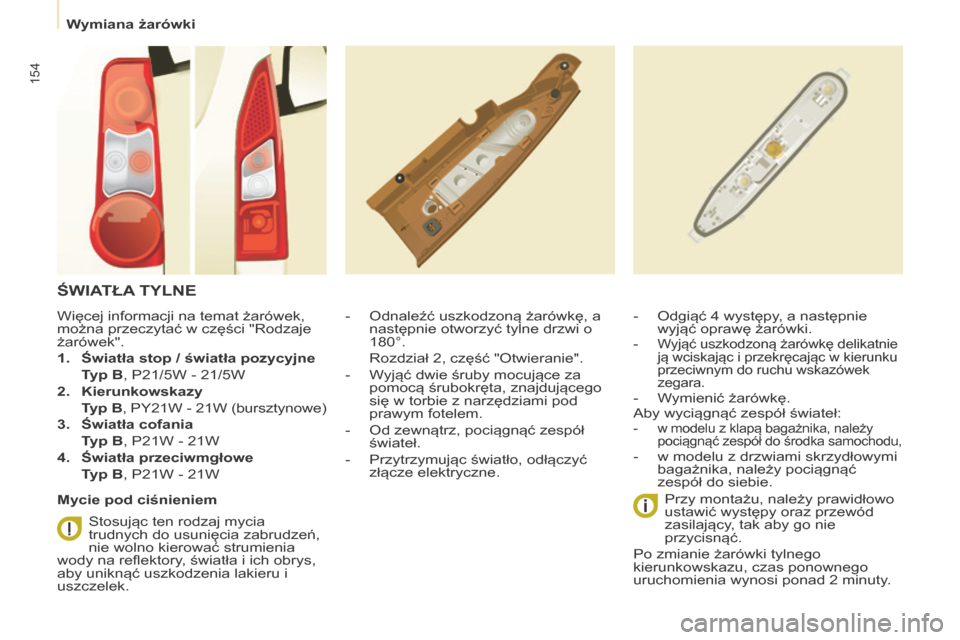

ŚWIATŁA TYLNE
- Odnaleźć uszkodzoną żarówkę, a następnie otworzyć tylne drzwi o
180°.
Rozdział 2, część "Otwieranie".
- Wyjąć dwie śruby mocujące za pomocą śrubokręta, znajdującego
się w torbie z narzędziami pod
prawym fotelem.
- Od zewnątrz, pociągnąć zespół świateł.
- Przytrzymując światło, odłączyć złącze elektryczne.
Przy montażu, należy prawidłowo
ustawić występy oraz przewód
zasilający, tak aby go nie
przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu, czas ponownego
uruchomienia wynosi ponad 2 minuty. - Odgiąć 4 występy, a następnie wyjąć oprawę żarówki.
- Wyjąć uszkodzoną żarówkę delikatnie ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.
- Wymienić żarówkę.
Aby wyciągnąć zespół świateł:
- w modelu z klapą bagażnika, należy pociągnąć zespół do środka samochodu,
- w modelu z drzwiami skrzydłowymi bagażnika, należy pociągnąć
zespół do siebie.
Więcej informacji na temat żarówek,
można przeczytać w części "Rodzaje
żarówek".
1. Światła stop / światła pozycyjne

Typ B , P21/5W - 21/5W
2. Kierunkowskazy
Typ B , PY21W - 21W (bursztynowe)
3. Światła cofania
Typ B , P21W - 21W
4. Światła przeciwmgłowe
Typ B , P21W - 21W
Mycie pod ciśnieniem Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na refl ektory, światła i ich obrys,
aby uniknąć uszkodzenia lakieru i
uszczelek.

Wymiana żarówki
155
SZYBKA POMOC
7

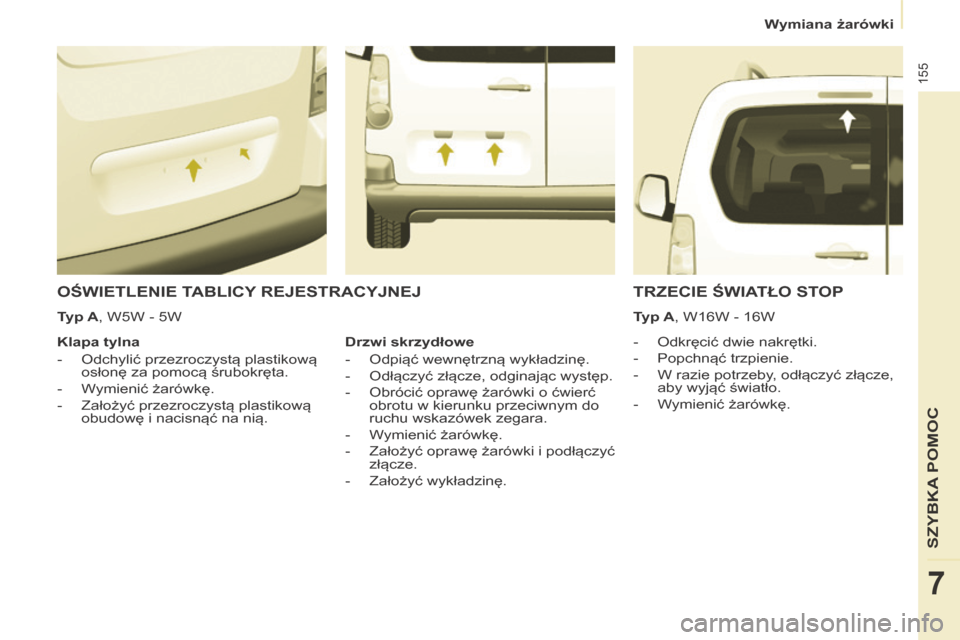

OŚWIETLENIE TABLICY REJESTRACYJNEJ
- Odkręcić dwie nakrętki.
- Popchnąć trzpienie.
- W razie potrzeby, odłączyć złącze, aby wyjąć światło.
- Wymienić żarówkę.
Klapa tylna
- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
- Wymienić żarówkę.
- Założyć przezroczystą plastikową obudowę i nacisnąć na nią.
TRZECIE ŚWIATŁO STOP
Typ A , W16W - 16W
Drzwi skrzydłowe
- Odpiąć wewnętrzną wykładzinę.
- Odłączyć złącze, odginając występ.
- Obrócić oprawę żarówki o ćwierć obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.
- Wymienić żarówkę.
- Założyć oprawę żarówki i podłączyć złącze.
- Założyć wykładzinę.
Typ A , W5W - 5W

Wymiana bezpiecznika
156

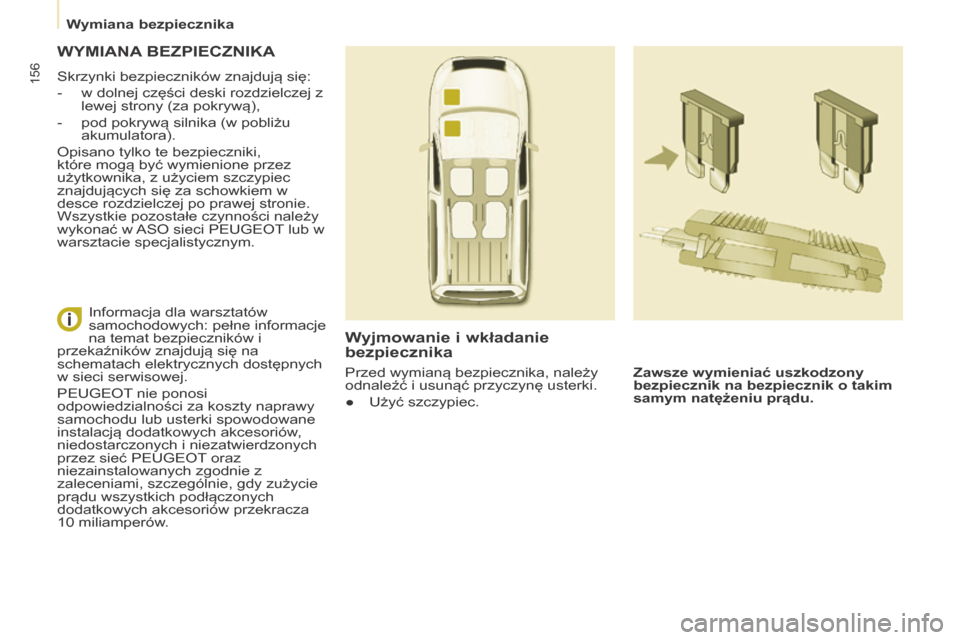

WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się:
- w dolnej części deski rozdzielczej z lewej strony (za pokrywą),
- pod pokrywą silnika (w pobliżu akumulatora).
Opisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z użyciem szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników i
przekaźników znajdują się na
schematach elektrycznych dostępnych
w sieci serwisowej.
PEUGEOT nie ponosi
odpowiedzialności za koszty naprawy
samochodu lub usterki spowodowane
instalacją dodatkowych akcesoriów,
niedostarczonych i niezatwierdzonych
przez sieć PEUGEOT oraz
niezainstalowanych zgodnie z
zaleceniami, szczególnie, gdy zużycie
prądu wszystkich podłączonych
dodatkowych akcesoriów przekracza
10 miliamperów.
Przed wymianą bezpiecznika, należy
odnaleźć i usunąć przyczynę usterki.
● Użyć szczypiec.

Wymiana bezpiecznika
157
SZYBKA POMOC
7

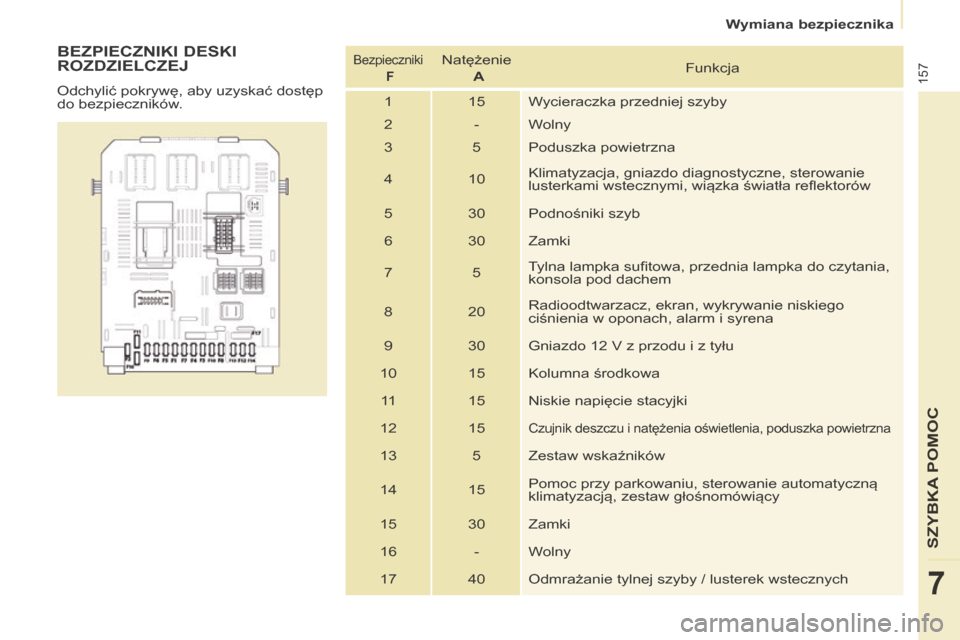

BEZPIECZNIKI DESKI
ROZDZIELCZEJ
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki F Natężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła refl ektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5 Tylna lampka sufi towa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w oponach, alarm i syrena
9 30 Gniazdo 12 V z przodu i z tyłu
10 15 Kolumna środkowa
1 1 15 Niskie napięcie stacyjki
12 15
Czujnik deszczu i natężenia oświetlenia, poduszka powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby / lusterek wstecznych

Wymiana bezpiecznika
158

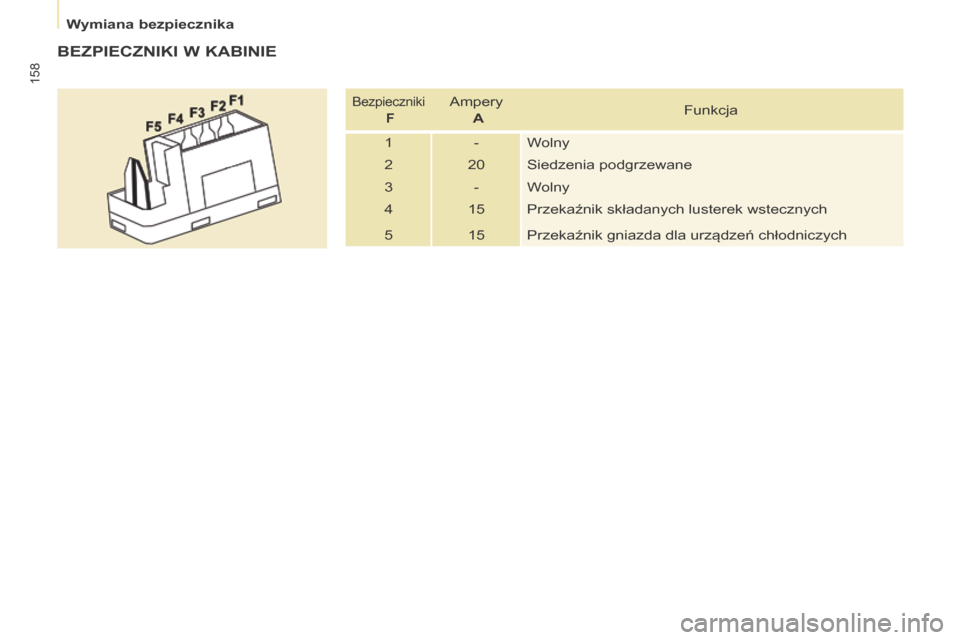

BEZPIECZNIKI W KABINIE
Bezpieczniki F Ampery
A Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
