2014 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

Pod pokrywą silnika
135
KONTROLE
6
SILNIK DIESEL
4. Zbiornik płynu hamulcowego i do sprzęgła.
5. Filtr powietrza.
6. Ręczny wskaźnik poziomu oleju. 7. Wlew oleju silnikowego.
8. Zbiornik płynu układu
kierowniczego ze wspomaganiem.
9. Pompa zasysająca.
1. Zbiornik spryskiwacza przedniej
szyby.
2. Skrzynka bezpieczników.
3. Zbiornik płynu chłodzącego silnika.
Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być bardzo ostrożnym.

Poziomy płynów
136
POZIOMY PŁYNÓW
Wymiana oleju
Operacja konieczna do wykonania
w przewidzianym czasie, nowy olej
powinien mieć klasę lepkości zgodną
z wymaganiami określonymi w planie
obsługi producenta. Niezbędne
informacje dostępne są w ASO sieci
PEUGEOT.
Przed napełnieniem, wyjąć ręczny
wskaźnik poziomu oleju.
Po napełnieniu, sprawdzić poziom
(nigdy nie przekraczać poziomu
maksymalnego).
Przed zamknięciem pokrywy silnika
należy dokręcić korek wlewu oleju.
Poziom płynu hamulcowego
Wymianę płynów należy
bezwzględnie przeprowadzać po
upływie przewidzianych okresów
czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez
producenta, spełniających wymagania
norm DOT4.
Poziom płynu musi mieścić się
między oznaczeniami MINI i MAXI
zaznaczonymi na zbiorniku.
Konieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Kontrolki
W przypadku konieczności
demontażu / montażu ozdobnej
osłony silnika, należy postępować
ostrożnie, tak by nie uszkodzić spinek
mocujących.
Poziom oleju
Zaleca się sprawdzać poziom oleju co
5000 km i uzupełniać go, jeśli to konieczne,
między wymianami podczas przeglądu.
Poziom sprawdza się przy zimnym
silniku, w samochodzie ustawionym
na poziomym podłożu, przy użyciu
wskaźnika ręcznego.
Wskaźnik poziomu oleju (bagnet)
Wybór klasy lepkości
We wszystkich przypadkach, wybrany
olej musi spełniać wymagania
producenta.
Przedstawione poniżej czynności
stanowią element bieżącej
eksploatacji pojazdu. Niezbędne
informacje dostępne są w ASO sieci
PEUGEOT oraz w książce serwisowej
i gwarancyjnej dołączonej do
dokumentacji samochodu.
Weryfi kacja z wykorzystaniem
kontrolek znajdujących się w
zestawie wskaźników została
opisana w rubryce 2, prosimy
zapoznać się z częścią "Stanowisko
kierowcy".
2 oznaczenia poziomu
na wskaźniku:
A = maxi.
W przypadku przekroczenia
tego oznaczenia,
skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym.
B = mini.
Nigdy nie doprowadzać
do obniżenia poziomu
poniżej tego oznaczenia.
Aby zapewnić niezawodność
silnika i systemu oczyszczania
spalin, nie należy stosować
dodatków do oleju silnikowego.

Poziomy płynów
137
KONTROLE
6
Poziom płynu chłodzącego
Należy wyłącznie używać płynu
zalecanego przez producenta.
W innym przypadku, istnieje
niebezpieczeństwo poważnego
uszkodzenia silnika.
Gdy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana
przez elektrowentylator. Może on
funkcjonować pomimo wyjęcia klucza
ze stacyjki. Biorąc ponadto pod
uwagę, że układ chłodzenia działa
pod ciśnieniem, należy odczekać co
najmniej godzinę od wyłączenia silnika,
przed odkręceniem korka.
Aby uniknąć poparzeń, należy odkręcić
korek o ćwierć obrotu, co spowoduje
spadek ciśnienia. Gdy ciśnienie
spadnie, odkręcić korek całkowicie i
uzupełnić poziom płynu chłodzącego.
Konieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w ASO
sieci PEUGEOT.
Poziom płynu układu
kierowniczego ze wspomaganiem
Samochód należy ustawić poziomo,
a silnik powinien być zimny. Odkręcić
korek połączony ze wskaźnikiem i
sprawdzić poziom płynu, który musi
znajdować się między oznaczeniami
MINI i MAXI. Aby zregenerować fi ltr, należy
zwiększyć prędkość, gdy tylko warunki
drogowe na to pozwolą, do 60 km/h
lub więcej i utrzymać tę prędkość
co najmniej przez 5 minut (aż do
zniknięcia komunikatu i zgaśnięcia
kontrolki serwisowej).
W trakcie regeneracji fi ltra cząstek
stałych, spod deski rozdzielczej mogą
dochodzić specyfi czne odgłosy.
Jeżeli komunikat jest nadal
wyświetlany i kontrolka zapalona,
należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
Uzupełnianie poziomu płynu
Poziom płynu musi mieścić się
między oznaczeniami MINI i
MAXI zaznaczonymi na zbiorniku
wyrównawczym. Jeżeli ilość
dolanego płynu przekracza 1 litr,
należy skontrolować układ w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Poziom płynu spryskiwaczy
szyb i reflektorów
Aby uzyskać optymalną jakość
spryskiwania, decydującą nieraz o
bezpieczeństwie, zalecamy stosowanie
produktów gamy PEUGEOT.
Aby zapewnić optymalne oczyszczanie
i uniknąć zamarzania, do uzupełnienia
lub do wymiany płynu nie należy
stosować wody.
Pojemność zbiornika spryskiwacza:
około 3 litry.
Jeżeli samochód wyposażony jest w
spryskiwacz refl ektorów, pojemność
zbiornika wynosi 6 litrów.
Poziom dodatku do oleju
napędowego (Diesel z
filtrem cząstek stałych)
Uzupełnienie
Uzupełnienie poziomu dodatku musi
być jak najszybciej wykonane w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Zużyte oleje i płyny
Należy unikać kontaktu zużytego oleju
ze skórą.
Płyn hamulcowy jest bardzo szkodliwy
i korozyjny.
Nie należy wylewać zużytego oleju,
płynu hamulcowego lub płynu
chłodzącego do kanalizacji lub
na ziemię tylko do odpowiednich
pojemników dostępnych w ASO sieci
PEUGEOT.
Minimalny poziom dodatku
sygnalizowany jest poprzez zapalenie
się kontrolki serwisowej i pojawienie
się na ekranie komunikatu.
Jeżeli kontrolka zapali się przy
pracującym silniku, oznacza to początek
zapychania się fi ltra cząstek stałych
(wyjątkowo długa jazda po mieście:
mała prędkość, długie korki, ...).

Kontrole
138
KONTROLE
Filtr węglowy i filtr kabiny Filtr cząstek stałych (Diesel)
Obsługę fi ltra cząstek stałych należy
bezwzględnie przeprowadzać w ASO
sieci PEUGEOT.
W trakcie przyspieszania, po
długotrwałej wolnej jeździe lub
na małych obrotach, można
zauważyć wydobywanie się z układu
wydechowego pary wodnej. Nie
stwarza to żadnego zagrożenia dla
samochodu i środowiska naturalnego.
Akumulator
Przed zimą należy sprawdzić
akumulator w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Klocki hamulcowe
Zużycie hamulców zależy od stylu
jazdy; w szczególności podczas
eksploatacji pojazdu w mieście i na
krótkich dystansach. Może okazać
się konieczne kontrolowanie stanu
hamulców między przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie klocków hamulcowych.
Stopień zużycia tarcz / bębnów
hamulcowych
Aby otrzymać więcej informacji
związanych z kontrolą stopnia zużycia
tarcz / bębnów hamulcowych, należy
skontaktować się z ASO sieci PEUGEOT.
Hamulec postojowy
Zbyt duży skok hamulca lub spadek
skuteczności hamowania stanowią
sygnał do przeprowadzenia regulacji
nawet między przeglądami.
Sprawdzić układ w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Filtr oleju
Regularnie wymieniać wkłady fi ltrujące
zgodnie z planem obsługi producenta.
Klapka dostępu umożliwia zmianę
fi ltrów.
Filtr węglowy umożliwia ciągłe i
wydajne fi ltrowanie kurzu.
Zabrudzony fi ltr kabiny może osłabić
wydajność systemu klimatyzacji oraz
wywoływać przykre zapachy.
Zalecamy stosowanie podwójnego
fi ltra kabiny. Dodatkowy, specjalny fi ltr
aktywny przyczynia się do oczyszczenia
powietrza oraz do utrzymania
czystości kabiny (zmniejszenie
objawów alergicznych, nieprzyjemnych
zapachów i tłustych plam).
W książce serwisowej i gwarancyjnej
znajdują się informacje na temat
terminów wymiany elementów
fi ltrujących. W zależności od środowiska
(atmosfera zapylona...) oraz użytkowania
samochodu (jazda miejska...), jeżeli jest
to konieczne, należy zmieniać elementy
dwa razy częściej.

Kontrole
139
KONTROLE
6
Aby przeprowadzić sprawdzenie
głównych poziomów płynów
i kontrolę poszczególnych
elementów samochodu zgodnie z
planem przeglądów producenta,
należy zapoznać się z informacjami
zamieszczonymi w książce serwisowej i
gwarancyjnej dla danego rodzaju silnika.
Spuszczenie wody znajdującej się w
odstojniku filtra oleju napędowego Manualna skrzynia biegów
Należy kontrolować poziom według
planu przeglądów producenta.
Stosować wyłącznie produkty
zalecane przez PEUGEOT
lub produkty wysokiej klasy o
identycznej charakterystyce.
Aby zoptymalizować działanie tak
ważnych systemów, jakim jest układ
hamulcowy, PEUGEOT wybiera i
proponuje odpowiednio dobrane
produkty.
Aby nie uszkodzić elementów
elektrycznych, zabrania się mycia
komory silnika pod wysokim
ciśnieniem.
Po myciu samochodu, w warunkach
zimowych lub przy dużej wilgotności,
tarcze i klocki hamulcowe mogą
pokryć się szronem, zmniejszając
skuteczność hamowania. Manipulować
delikatnie hamulcami, aby je wysuszyć
i odszronić.
Jeżeli ta kontrolka zapali się,
spuścić wodę z odstojnika
fi ltra. Należy to robić przy
każdej wymianie oleju
silnikowego.
Aby usunąć wodę, należy odkręcić
korek spustowy, umieszczony na
fi ltrze.
Odczekać aż woda spłynie całkowicie
przez przezroczysty przewód, a
następnie dokręcić korek spustowy.
W silnikach HDi zastosowano
najnowsze rozwiązania
technologiczne. Każda czynność
serwisowa wymaga szczególnych
kwalifi kacji, które jest w stanie
zagwarantować ASO sieci PEUGEOT.
W zależności od kraju przeznaczenia.

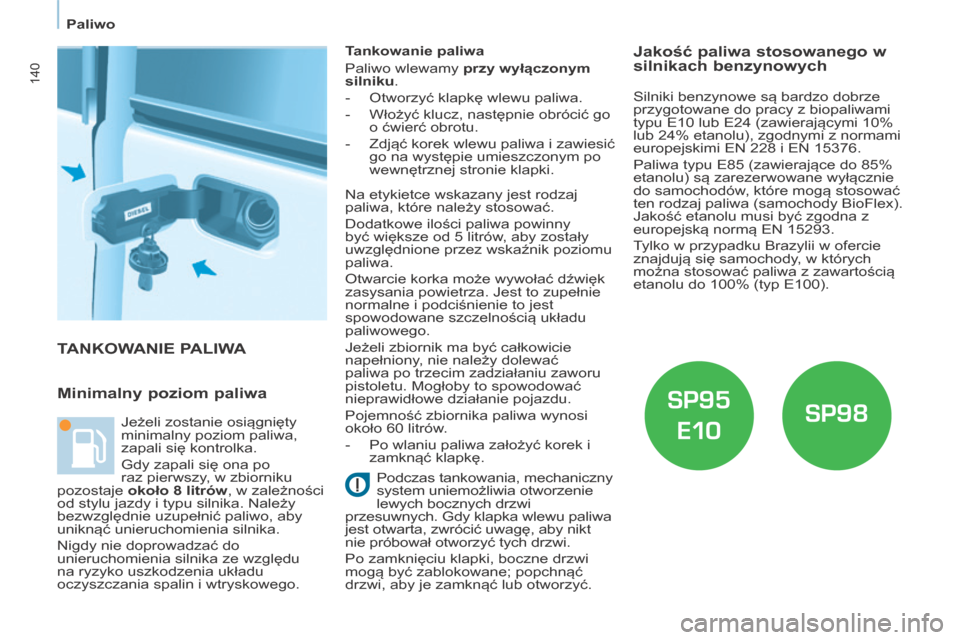

Paliwo
140
TANKOWANIE PALIWA
Minimalny poziom paliwa
Tankowanie paliwa
Paliwo wlewamy przy wyłączonym
silniku .
- Otworzyć klapkę wlewu paliwa.
- Włożyć klucz, następnie obrócić go o ćwierć obrotu.
- Zdjąć korek wlewu paliwa i zawiesić go na występie umieszczonym po
wewnętrznej stronie klapki.
Podczas tankowania, mechaniczny
system uniemożliwia otworzenie
lewych bocznych drzwi
przesuwnych. Gdy klapka wlewu paliwa
jest otwarta, zwrócić uwagę, aby nikt
nie próbował otworzyć tych drzwi.
Po zamknięciu klapki, boczne drzwi
mogą być zablokowane; popchnąć
drzwi, aby je zamknąć lub otworzyć.
Jeżeli zostanie osiągnięty
minimalny poziom paliwa,
zapali się kontrolka.
Gdy zapali się ona po
raz pierwszy, w zbiorniku
pozostaje około 8 litrów , w zależności
od stylu jazdy i typu silnika. Należy
bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Nigdy nie doprowadzać do
unieruchomienia silnika ze względu
na ryzyko uszkodzenia układu
oczyszczania spalin i wtryskowego. Na etykietce wskazany jest rodzaj
paliwa, które należy stosować.
Dodatkowe ilości paliwa powinny
być większe od 5 litrów, aby zostały
uwzględnione przez wskaźnik poziomu
paliwa.
Otwarcie korka może wywołać dźwięk
zasysania powietrza. Jest to zupełnie
normalne i podciśnienie to jest
spowodowane szczelnością układu
paliwowego.
Jeżeli zbiornik ma być całkowicie
napełniony, nie należy dolewać
paliwa po trzecim zadziałaniu zaworu
pistoletu. Mogłoby to spowodować
nieprawidłowe działanie pojazdu.
Pojemność zbiornika paliwa wynosi
około 60 litrów.
- Po wlaniu paliwa założyć korek i
zamknąć klapkę. Jakość paliwa stosowanego w
silnikach benzynowych
Silniki benzynowe są bardzo dobrze
przygotowane do pracy z biopaliwami
typu E10 lub E24 (zawierającymi 10%
lub 24% etanolu), zgodnymi z normami
europejskimi EN 228 i EN 15376.
Paliwa typu E85 (zawierające do 85%
etanolu) są zarezerwowane wyłącznie
do samochodów, które mogą stosować
ten rodzaj paliwa (samochody BioFlex).
Jakość etanolu musi być zgodna z
europejską normą EN 15293.
Tylko w przypadku Brazylii w ofercie
znajdują się samochody, w których
można stosować paliwa z zawartością
etanolu do 100% (typ E100).

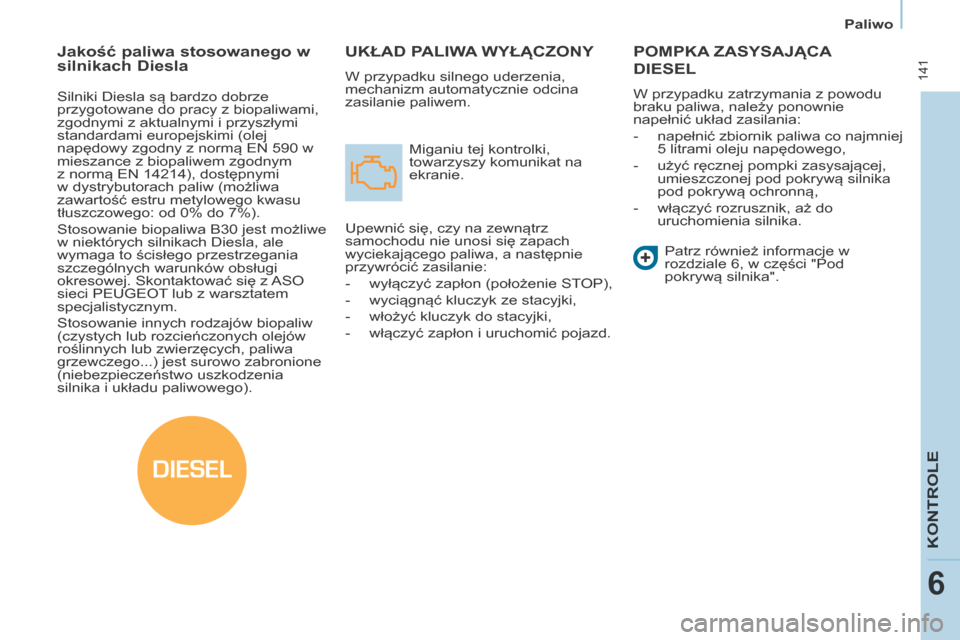

DIESEL
Paliwo
141
KONTROLE
6
UKŁAD PALIWA WYŁĄCZONY
W przypadku silnego uderzenia,
mechanizm automatycznie odcina
zasilanie paliwem. Miganiu tej kontrolki,
towarzyszy komunikat na
ekranie.
Upewnić się, czy na zewnątrz
samochodu nie unosi się zapach
wyciekającego paliwa, a następnie
przywrócić zasilanie:
- wyłączyć zapłon (położenie STOP),
- wyciągnąć kluczyk ze stacyjki,
- włożyć kluczyk do stacyjki,
- włączyć zapłon i uruchomić pojazd.
POMPKA ZASYSAJĄCA
DIESEL
W przypadku zatrzymania z powodu
braku paliwa, należy ponownie
napełnić układ zasilania:
- napełnić zbiornik paliwa co najmniej 5 litrami oleju napędowego,
- użyć ręcznej pompki zasysającej, umieszczonej pod pokrywą silnika
pod pokrywą ochronną,
- włączyć rozrusznik, aż do uruchomienia silnika.
Patrz również informacje w
rozdziale 6, w części "Pod
pokrywą silnika".
Jakość paliwa stosowanego w
silnikach Diesla
Silniki Diesla są bardzo dobrze
przygotowane do pracy z biopaliwami,
zgodnymi z aktualnymi i przyszłymi
standardami europejskimi (olej
napędowy zgodny z normą EN 590 w
mieszance z biopaliwem zgodnym
z normą EN 14214), dostępnymi
w dystrybutorach paliw (możliwa
zawartość estru metylowego kwasu
tłuszczowego: od 0% do 7%).
Stosowanie biopaliwa B30 jest możliwe
w niektórych silnikach Diesla, ale
wymaga to ścisłego przestrzegania
szczególnych warunków obsługi
okresowej. Skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego...) jest surowo zabronione
(niebezpieczeństwo uszkodzenia
silnika i układu paliwowego).

142
Akumulator
AKUMULATOR
Przed przystąpieniem do odłączenia
akumulatora, po wyłączeniu zapłonu
należy odczekać 2 minuty.
Nie zdejmować klem podczas pracy
silnika.
Nie ładować akumulatora bez
wcześniejszego odłączenia obydwu
klem.
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę
zanim włączymy rozrusznik, jest
to czas niezbędny do inicjalizacji
systemów elektronicznych. W razie
wystąpienia jakichkolwiek problemów
należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
Po wymianie żarówek, odczekać
około 3 minuty przed ponownym
podłączeniem akumulatora.
W przypadku dłuższego,
przekraczającego jeden miesiąc,
postoju samochodu, zaleca się
odłączać akumulator.
Aby naładować akumulator za
pomocą prostownika, należy:
- odłączyć akumulator,
- przestrzegać instrukcji podanych przez producenta prostownika,
- podłączyć zaczynając od zacisku (-),
- sprawdzić stan zacisków. Jeśli są zasiarczone, tzn. pokryte białawym
lub zielonkawym nalotem, należy je
zdjąć i przeczyścić.
Aby uruchomić pojazd z innego
akumulatora, należy:
- podłączyć czerwony przewód do końcówek (+) obydwu
akumulatorów,
- jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki (-)
akumulatora pomocniczego,
- drugi koniec przewodu zielonego lub czarnego podłączyć do masy
pojazdu uruchamianego, jak
najdalej od akumulatora,
- włączyć rozrusznik aż do uruchomienia silnika,
- poczekać aż silnik powróci na wolne obroty i odłączyć przewody.
Etykieta wskazuje zastosowanie
akumulatora ołowiowego
12 V o specjalnej technologii
i parametrach, wymagającego,
w przypadku wymiany albo
odłączenia, interwencji ze strony
ASO sieci PEUGEOT lub warsztatu
specjalistycznego.
Nieprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora.
Po zamontowaniu akumulatora funkcja
Stop & Start będzie aktywna dopiero
po kilku godzinach w zależności od
warunków klimatycznych i stanu
naładowania akumulatora (do około
8 godzin).
Ładowanie akumulatora systemu
Stop & Start nie wymaga jego
odłączania.
