2014 Peugeot Partner Tepee Instrukcja Obsługi (in Polish)

Siedzenia
71
ERGONOMIA
i K
ERGONOMIA
i K
ERGONOMIA
OMFORT
3

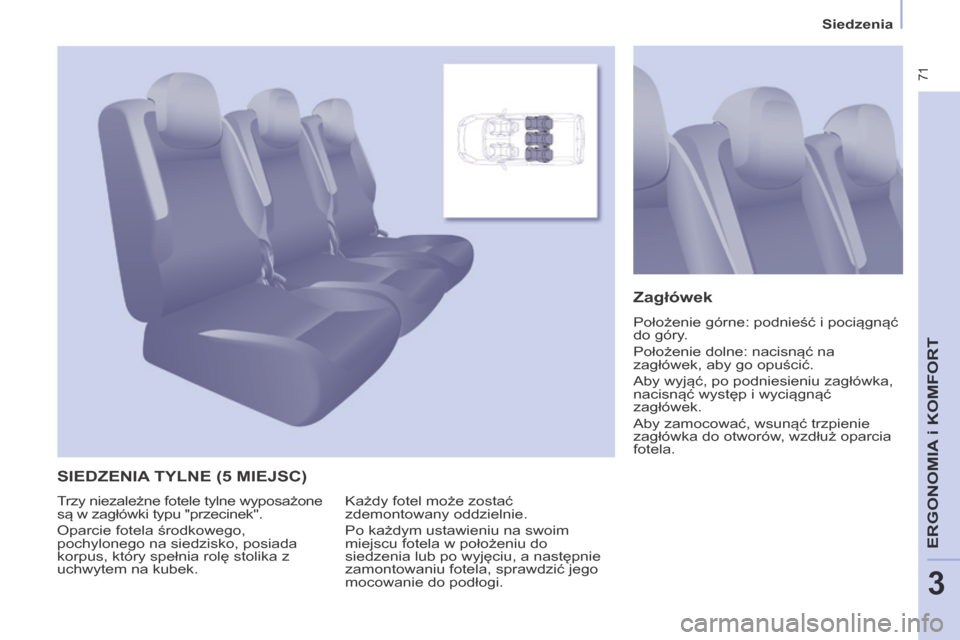

SIEDZENIA TYLNE (5 MIEJSC)
Zagłówek
Położenie górne: podnieść i pociągnąć
do góry.
Położenie dolne: nacisnąć na
zagłówek, aby go opuścić.
Aby wyjąć, po podniesieniu zagłówka,
nacisnąć występ i wyciągnąć
zagłówek.
Aby zamocować, wsunąć trzpienie
zagłówka do otworów, wzdłuż oparcia
fotela.
Każdy fotel może zostać
zdemontowany oddzielnie.
Po każdym ustawieniu na swoim
miejscu fotela w położeniu do
siedzenia lub po wyjęciu, a następnie
zamontowaniu fotela, sprawdzić jego
mocowanie do podłogi.
Trzy niezależne fotele tylne wyposażone
są w zagłówki typu "przecinek".
Oparcie fotela środkowego,
pochylonego na siedzisko, posiada
korpus, który spełnia rolę stolika z
uchwytem na kubek.

Siedzenia
72
Pochylanie oparcia
- Pociągnąć dźwignię i ustawić pochylenie oparcia.
Ustawienie oparcia w położeniu
stolik
- Pociągnąć dźwignię, aby opuścić oparcie na siedzisko fotela.
Nie kłaść twardych lub ciężkich
przedmiotów na stoliku. Mogłyby
stworzyć zagrożenie w razie nagłego
hamowania lub zderzenia.
Ustawianie oparcia na swoim
miejscu
- Odblokować oparcie, pociągając za dźwignię, a następnie ustawić je w
położeniu początkowym.
Po ustawieniu oparcia na swoim
miejscu, sprawdzić, czy jest
prawidłowo zamocowane.
Ustawienie fotela w położeniu
portfel
- Pociągnąć za dźwignię, aby ustawić oparcie w położeniu stolik.
- Podnieść belkę znajdującą się za fotelem, aby odsłonić tylne punkty
mocowania.
- Pochylić cały fotel do przodu, aż do zablokowania.
Ustawienie fotela w położeniu
początkowym
- Popchnąć czerwoną dźwignię.
- Położyć fotel, aby zaryglować tylne punkty mocowania.
- Podnieść oparcie, pociągając za dźwignię.
Sprawdzić wszystkie mocowania
fotela.

Siedzenia
73
ERGONOMIA
i K
ERGONOMIA
i K
ERGONOMIA
OMFORT
3
Demontaż fotela
- W razie potrzeby, przesunąć przednie fotele do przodu i pochylić
zagłówek.
- Ustawić fotel w położeniu portfel.
Praktyczne wskazówki
Po zakończeniu regulacji:
- nie demontować zagłówka, jeżeli nie zostanie schowany i
przytwierdzony do wspornika,
- sprawdzić, czy pasy bezpieczeństwa są zawsze
dostępne i łatwe do zapięcia przez
pasażerów,
- pasażer nie może zajmować fotela, jeżeli pas bezpieczeństwa nie jest
wyregulowany i zapięty.
Sposób ustawienia fotela w
"położeniu portfel" opisany został
na poprzedniej stronie.
- Nacisnąć czerwoną dźwignię, aby odryglować przednie nogi.
- Pochylić całość o około 45° do tyłu, nie puszczając dźwigni.
- Zwolnić dźwignię.
- Podnieść fotel w pionie ,
maksymalnie do zaczepów.
- Wyprostować fotel przechylając do przodu, a następnie podnieść.
Montaż fotela na swoim miejscu
- Pochylić fotel o 45° do przodu.
- Ustawić zaczepy między dwoma belkami.
- Położyć fotel, aby zaryglować mocowania tylne.
- Pociągnąć dźwignię, aby ustawić oparcie w położeniu początkowym.
- Podnieść zagłówek.
Sprawdzić, czy żaden przedmiot
nie zakrywa wnęk zaczepów i
nie uniemożliwia prawidłowego
zaryglowania foteli.

Siedzenia
74
Zagłówek
Jest to zagłówek typu "przecinek".
Położenie górne: nacisnąć występ,
podnieść go i pociągnąć do góry.
Położenie dolne: nacisnąć występ
i nacisnąć zagłówek z góry, aby go
opuścić.
Aby wyjąć zagłówek: ustawić go w
górnym położeniu, podnieść, a potem
wyjąć.
Schować zagłówek we wnętrzu
samochodu przymocowując go.
Aby zamocować: wprowadzić trzpienie
zagłówka w otwory, utrzymując
zagłówek w osi oparcia.
Każdy fotel można zdemontować i
zamontować ponownie na określonym
miejscu, oznaczonym symbolem na
etykiecie fotela.
Fotele rzędu 2. i rzędu 3. są niezależne
i przestawiane.
SIEDZENIA TYLNE (7 MIEJSC)

Siedzenia
75
ERGONOMIA
i K
ERGONOMIA
i K
ERGONOMIA
OMFORT
3
Fotel boczny lewy
Typy foteli rzędu 2.
Typy foteli rzędu 3.
Fotel środkowy Fotel boczny prawy
Fotel boczny prawy
Fotel boczny lewy

Siedzenia
76
Pochylanie oparcia
- Pociągnąć dźwignię i ustawić pochylenie.
Ustawienie fotela w położeniu stolik
- Opuścić maksymalnie zagłówek.
- Pociągnąć dźwignię, aby opuścić oparcie na siedzisko fotela.
Ustawianie oparcia na swoim miejscu
- Odblokować oparcie, pociągając za dźwignię, a następnie ustawić je w
położeniu początkowym.
Sprawdzić, czy cały fotel jest
prawidłowo zamocowany.
Ustawienie fotela w położeniu
portfel
- Przejść do położenia stolik.
- Pociągnąć czerwoną taśmę znajdującą się za fotelem, aby
uwolnić jego stopki z zamocowań w
podłodze.
- Pochylić cały fotel do przodu.
Modułowość fotela rzędu 2. Ustawienie fotela w położeniu
początkowym
- Położyć całość fotela do tyłu.
Przed opuszczeniem fotela należy
zwrócić uwagę, aby:
- w rzędzie 3, stopa pasażera nie znalazła się w punkcie
mocowania fotela w podłodze,
- fotel został prawidłowo zaryglowany w podłodze,
- pas bezpieczeństwa był dostępny dla pasażera.

Siedzenia
77
ERGONOMIA
i K
ERGONOMIA
i K
ERGONOMIA
OMFORT
3
Modułowość fotela rzędu 3.
Ustawianie oparcia w położeniu
stolik
- Opuścić maksymalnie zagłówek.
- Pociągnąć dźwignię, aby złożyć oparcie na siedzisko fotela.
Ustawianie oparcia w położeniu
początkowym
- Odblokować oparcie pociągając dźwignię, a potem ustawić oparcie
w położeniu początkowym.
Sprawdzić, czy całość fotela jest
prawidłowo zamocowana. Ustawianie fotela w położeniu
początkowym
- Nacisnąć czerwoną dźwignię.
- Odchylić całość fotela do tyłu.
Ustawianie fotela w położeniu
portfel
- Przejść do położenia stolik.
- Podnieść belkę wyposażoną w
czerwoną taśmę, usytuowaną za
fotelem, aby uwolnić stopki fotela z
zamocowań w podłodze.
- Pochylić całość fotela do przodu. Zwracać uwagę, aby:
- fotel został prawidłowo
zaryglowany w podłodze,
- pas bezpieczeństwa był dostępny dla pasażera.

Siedzenia
78
Wsiadanie i wysiadanie z rzędu 3.
Wsiadanie
- Ustawić fotel rzędu 2. w położeniu stolik.
Wysiadanie
- Opuścić maksymalnie zagłówek.
- Pociągnąć żółtą dźwignię, umieszczoną z tyłu oparcia fotela
rzędu 2.
- Złożyć oparcie do położenia stolik. Zwracać uwagę na prawidłowe
umieszczenie środkowego pasa
bezpieczeństwa schowanego w
zagłębieniu w podsufi tce.
- Przechylić go do położenia portfel,
aby zwolnić przejście. - Pociągnąć czerwoną taśmę, aby
ustawić fotel w położeniu portfel.
- Przechylić całość do przodu.
- Wysiąść bocznymi drzwiami.
Przed ustawieniem fotela na
miejscu należy sprawdzić, czy
w rzędzie 3. stopy pasażera nie
zasłaniają punktów mocowania
fotela w rzędzie 2.
