Wymiana bezpiecznika
159
SZYBKA POMOC
7
BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy, odpiąć i
odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
Bezpieczniki F Ampery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza refl ektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki światła refl ektorów, moduł parkingowy
10 30 Elementy silnika
1 1 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe

Wymiana pióra wycieraczki szyby
160
Specjalne ustawienie piór
wycieraczek przednich
- Po upływie mniej niż jednej minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna). Wymiana pióra wycieraczki
przedniej szyby
- Unieść ramię wycieraczki.
- Odpiąć i zdjąć pióro wycieraczki.
- Założyć nowe pióro wycieraczki.
- Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami. Wymiana pióra wycieraczki tylnej
szyby
- Unieść ramię wycieraczki, a
następnie odpiąć i zdjąć pióro
wycieraczki.
- Założyć nowe pióro wycieraczki i położyć ramię wycieraczki.
WYMIANA PIÓRA WYCIERACZKI SZYBY

Holowanie pojazdu
161
SZYBKA POMOC
7
Bez podnoszenia
(cztery koła na ziemi)
Należy zawsze stosować drążek
holowniczy.
HOLOWANIE WŁASNEGO
POJAZDU
Zaczep holowniczy znajduje się w
torbie narzędziowej pod przednim
lewym siedzeniem.
Z przodu
- odczepić osłonę naciskając jej dolną część,
- przykręcić zdejmowany zaczep holowniczy do oporu.
Z tyłu
- odpiąć osłonę za pomocą monety lub płaskiej części zaczepu
holowniczego,
- przykręcić zdejmowany zaczep holowniczy do oporu. Jeżeli silnik w pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania i
kierownicy.
Z podniesieniem
(tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.
Pojazdy z mechaniczną
skrzynią biegów
(wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.

162
Wymiary

163
Wymiary
DANE TECHNICZNE
8

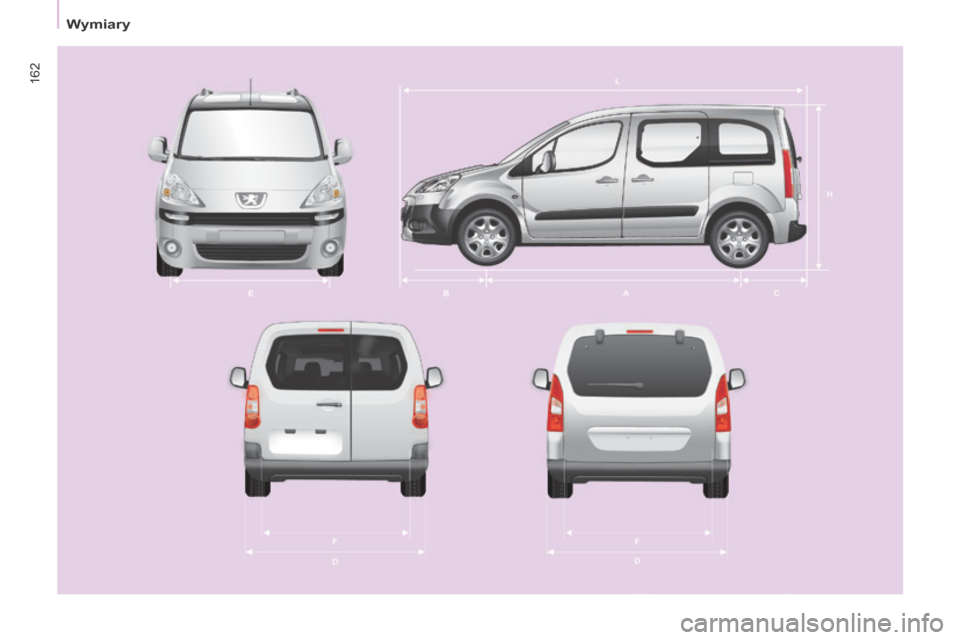

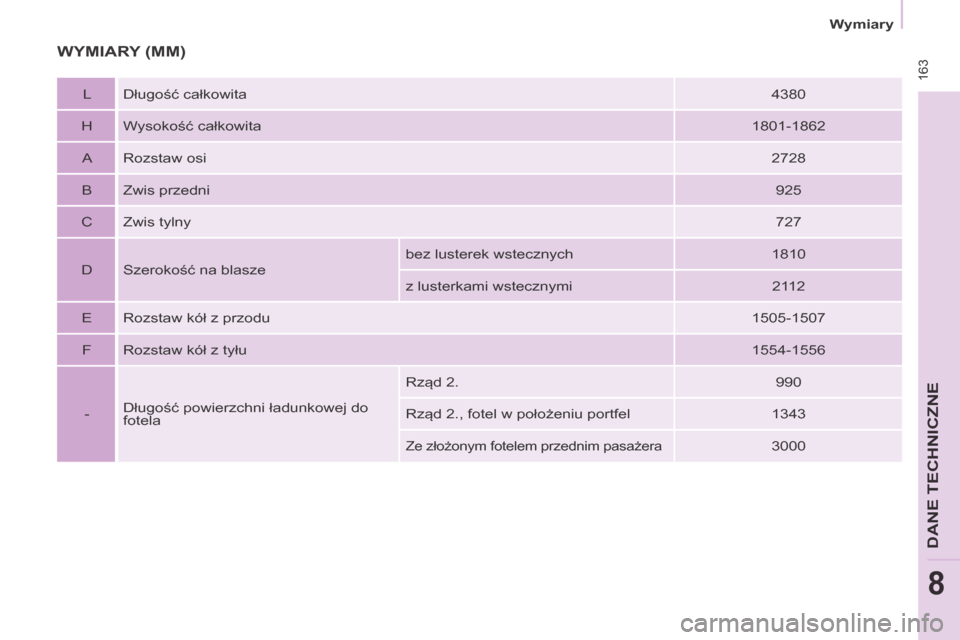

WYMIARY (MM)
L Długość całkowita 4380
H Wysokość całkowita 1801-1862
A Rozstaw osi 2728
B Zwis przedni 9 2 5
C Zwis tylny 7 2 7
D Szerokość na blasze bez lusterek wstecznych
1810
z lusterkami wstecznymi 2 1 1 2
E Rozstaw kół z przodu 1505-1507
F Rozstaw kół z tyłu 1554-1556
- Długość powierzchni ładunkowej do
fotela Rząd 2.
9 9 0
Rząd 2., fotel w położeniu portfel 1343
Ze złożonym fotelem przednim pasażera 3000

164
Wymiary
DRZWI TYLNE (mm)
M Maksymalna wysokość progu z oponami 205/65 R15 i
wykładziną klapy bagażnika 5 8 2

Drzwi skrzydłowe
Klapa
Małe Duże
N Wysokość ładunkowa 1 1 1 8
O Szerokość ładunkowa 4 9 5 5 4 3 1582

165
Wymiary
DANE TECHNICZNE
8

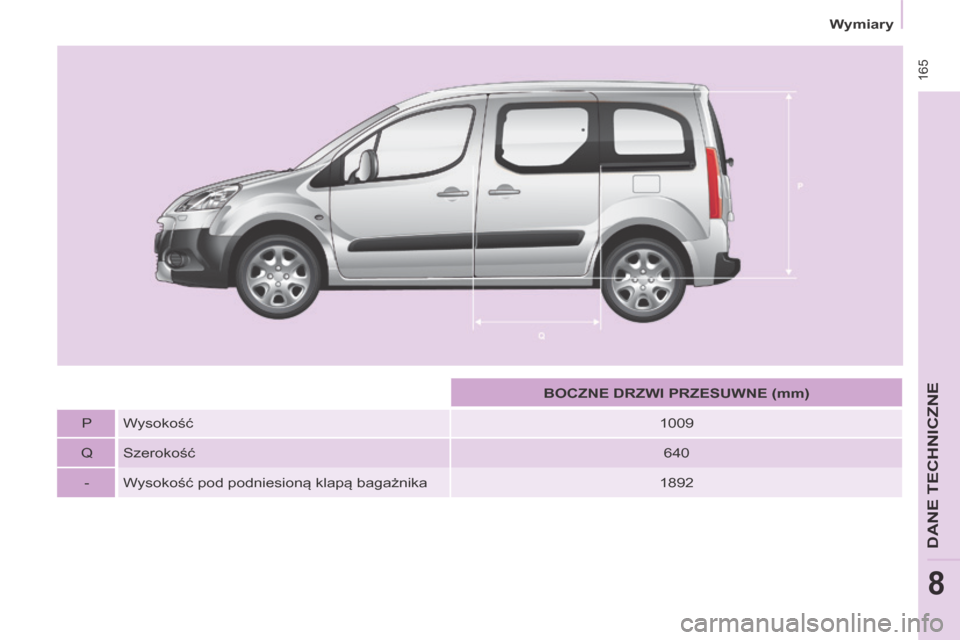

BOCZNE DRZWI PRZESUWNE (mm)
P Wysokość 1009
Q Szerokość 6 4 0
- Wysokość pod podniesioną klapą bagażnika 1892

Masy
166
MASY POJAZDÓW I PRZYCZEP (KG)
Informacje ogólne
Szczegółowe informacje znajdują się w
dowodzie rejestracyjnym.
W każdym kraju, należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami.
Aby uzyskać informacje na temat
możliwości holowania przyczep
przez Państwa samochód oraz o
dopuszczalnej masie całkowitej z
przyczepą, należy skontaktować się z
siecią PEUGEOT. Masa przyczepy z hamulcami może
być, w granicach MTRA, zwiększona w
miarę zmniejszania masy samochodu
holującego. Uwaga, holowanie
przyczepy niedociążonym pojazdem
może zmniejszyć sterowność.
W przypadku samochodu holującego,
nie przekraczać prędkości 80 km/h
(przestrzegać przepisów drogowych
obowiązujących w danym kraju). Wysoka temperatura zewnętrzna
może przyczynić się do zmniejszenia
osiągów samochodu, aby chronić
silnik; jeżeli temperatura na zewnątrz
wzrośnie powyżej 37°C, należy
ograniczyć masę przyczepy.
Masa pojazdu gotowego do
drogi jest równa masie własnej
pojazdu + kierowca (75 kg) + zbiornik
wypełniony w 90%.
Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000 metrów; masa z
przyczepą musi być zmniejszana
o 10% co każde dodatkowe
1000 metrów.
