Informações práticas

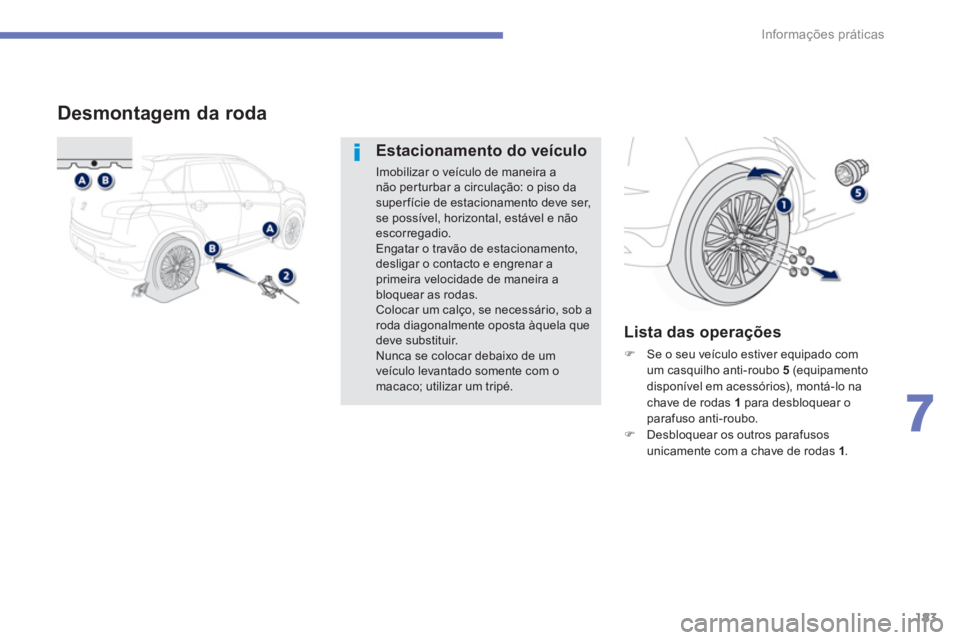

Desmontagem da roda


Estacionamento do veículo

Imobilizar o veículo de maneira a
não perturbar a circulação: o piso da
super fície de estacionamento deve ser,
se possível, horizontal, estável e não
escorregadio.
Engatar o travão de estacionamento,
desligar o contacto e engrenar a
primeira velocidade de maneira a
bloquear as rodas.
Colocar um calço, se necessário, sob a
roda diagonalmente oposta àquela que
deve substituir.
Nunca se colocar debaixo de um
veículo levantado somente com o
macaco; utilizar um tripé.


Lista das operações



)
Se o seu veículo estiver equipado com
um casquilho anti-roubo 5
(equipamento
disponível em acessórios), montá-lo na
chave de rodas 1
para desbloquear o
parafuso anti-roubo.

)
Desbloquear os outros parafusos
unicamente com a chave de rodas 1
.

184
Informações práticas

)

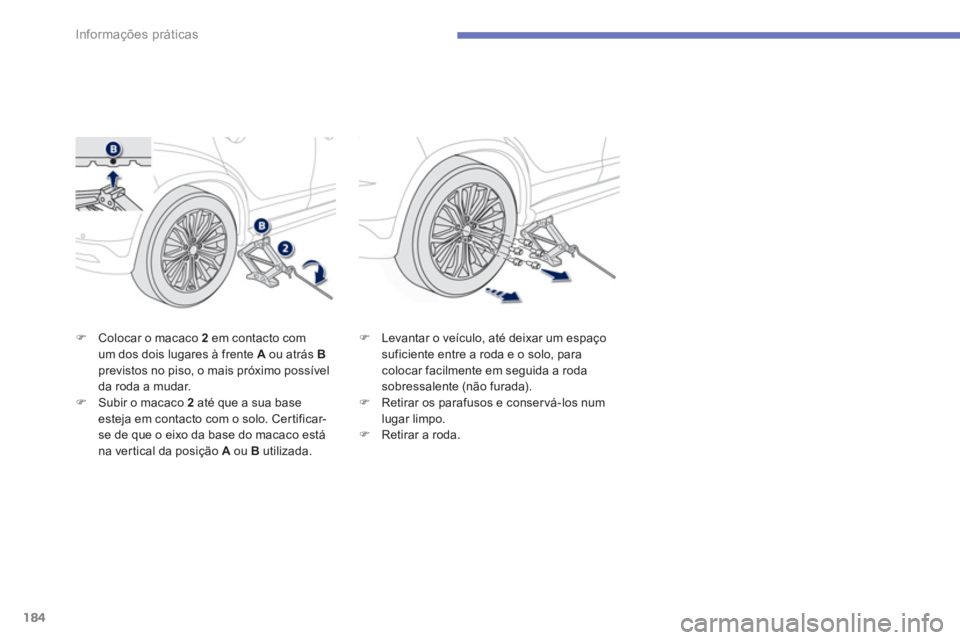

Colocar o macaco 2
em contacto com
um dos dois lugares à frente A
ou atrás B

previstos no piso, o mais próximo possível
da roda a mudar.

)
Subir o macaco 2
até que a sua base
esteja em contacto com o solo. Certificar-
se de que o eixo da base do macaco está
na vertical da posição A
ou B
utilizada.
)
Levantar o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
colocar facilmente em seguida a roda
sobressalente (não furada).

)
Retirar os parafusos e conservá-los num
lugar limpo.

)
Retirar a roda.

185
7
Informações práticas

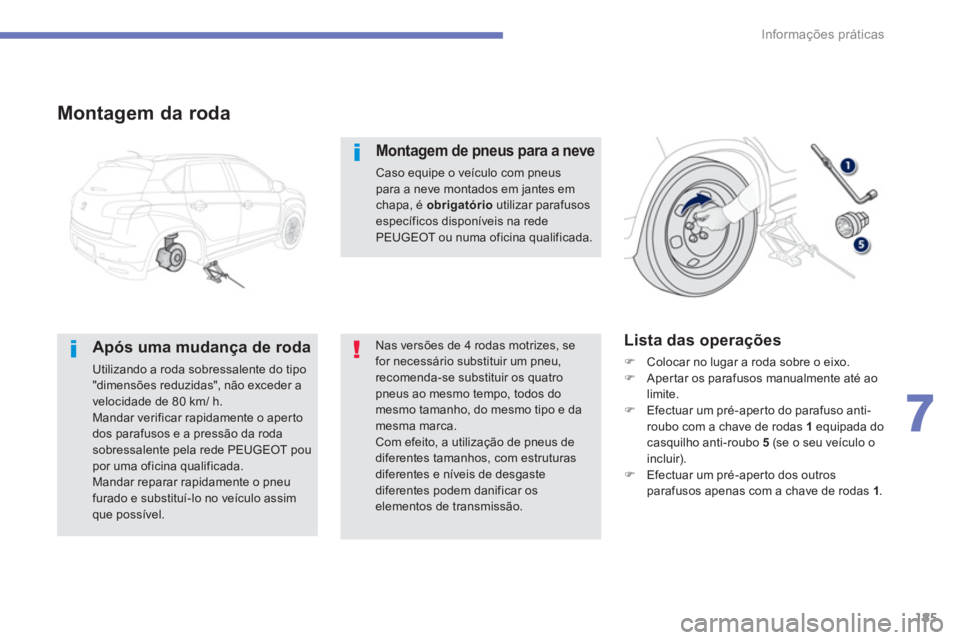

Montagem da roda


Após uma mudança de roda

Utilizando a roda sobressalente do tipo
"dimensões reduzidas", não exceder a
velocidade de 80 km/ h.
Mandar verificar rapidamente o aperto
dos parafusos e a pressão da roda
sobressalente pela rede PEUGEOT pou
por uma oficina qualificada.
Mandar reparar rapidamente o pneu
furado e substituí-lo no veículo assim
que possível.


Lista das operações



)
Colocar no lugar a roda sobre o eixo.

)
Apertar os parafusos manualmente até ao
limite.

)
Efectuar um pré-aperto do parafuso anti-
roubo com a chave de rodas 1
equipada do
casquilho anti-roubo 5
(se o seu veículo o
incluir).

)
Efectuar um pré-aper to dos outros
parafusos apenas com a chave de rodas 1
.


Montagem de pneus para a neve

Caso equipe o veículo com pneus
para a neve montados em jantes em
chapa, é obrigatório
utilizar parafusos
específicos disponíveis na rede
PEUGEOT ou numa oficina qualificada.


Nas versões de 4 rodas motrizes, se
for necessário substituir um pneu,
recomenda-se substituir os quatro
pneus ao mesmo tempo, todos do
mesmo tamanho, do mesmo tipo e da
mesma marca.
Com efeito, a utilização de pneus de
diferentes tamanhos, com estruturas
diferentes e níveis de desgaste
diferentes podem danificar os
elementos de transmissão.

186
Informações práticas

)

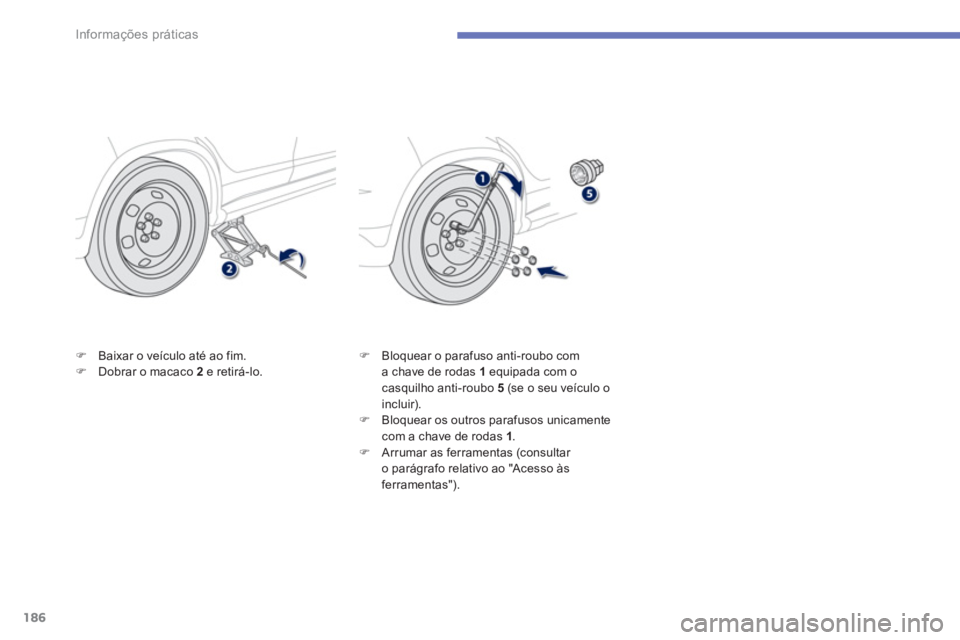

Baixar o veículo até ao fim.

)
Dobrar o macaco 2
e retirá-lo.
)
Bloquear o parafuso anti-roubo com
a chave de rodas 1
equipada com o
casquilho anti-roubo 5
(se o seu veículo o
incluir).

)
Bloquear os outros parafusos unicamente
com a chave de rodas 1
.

)
Arrumar as ferramentas (consultar
o parágrafo relativo ao "Acesso às
ferramentas").

187
7
Informações práticas
Para mais informações sobre as
correntes de neve, consulte a rede
PEUGEOT ou uma oficina qualificada.

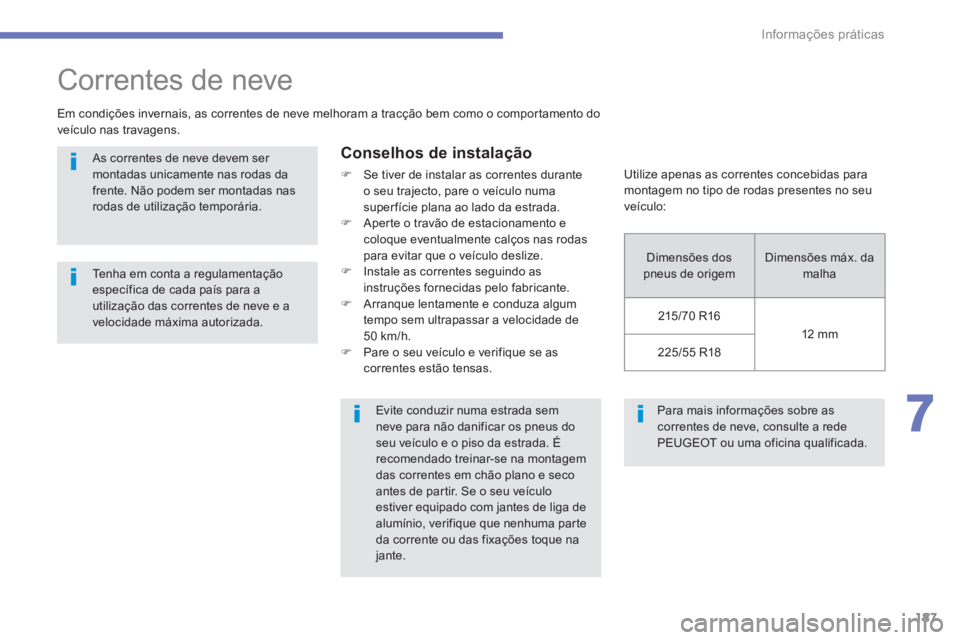

Correntes de neve


Em condições invernais, as correntes de neve melhoram a tracção bem como o comportamento do
veículo nas travagens.

Conselhos de instalação



)
Se tiver de instalar as correntes durante
o seu trajecto, pare o veículo numa
super fície plana ao lado da estrada.

)
Aperte o travão de estacionamento e
coloque eventualmente calços nas rodas
para evitar que o veículo deslize.

)
Instale as correntes seguindo as
instruções fornecidas pelo fabricante.

)
Arranque lentamente e conduza algum
tempo sem ultrapassar a velocidade de
50 km/h.

)
Pare o seu veículo e verifique se as
correntes estão tensas.

As correntes de neve devem ser
montadas unicamente nas rodas da
frente. Não podem ser montadas nas
rodas de utilização temporária.

Tenha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e a
velocidade máxima autorizada.

Evite conduzir numa estrada sem
neve para não danificar os pneus do
seu veículo e o piso da estrada. É
recomendado treinar-se na montagem
das correntes em chão plano e seco
antes de partir. Se o seu veículo
estiver equipado com jantes de liga de
alumínio, verifique que nenhuma parte
da corrente ou das fixações toque na
jante.


Utilize apenas as correntes concebidas para
montagem no tipo de rodas presentes no seu
veículo:
Dimensões dos
pneus de origem Dimensões máx. da
malha
215/70 R16
12 mm
225/55 R18

188
Informações práticas

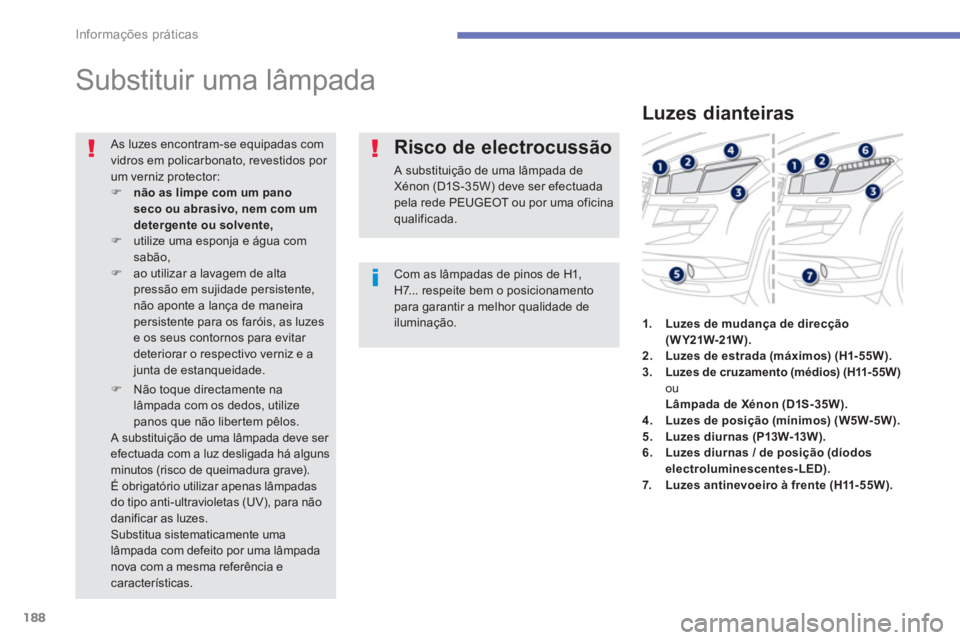

Substituir uma lâmpada


Com as lâmpadas de pinos de H1,
H7... respeite bem o posicionamento
para garantir a melhor qualidade de
iluminação. As luzes encontram-se equipadas com
vidros em policarbonato, revestidos por
um verniz protector:


)
não as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,


)
utilize uma esponja e água com
sabão,

)
ao utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, as luzes
e os seus contornos para evitar
deteriorar o respectivo verniz e a
junta de estanqueidade.



)
Não toque directamente na
lâmpada com os dedos, utilize
panos que não libertem pêlos.
A substituição de uma lâmpada deve ser
efectuada com a luz desligada há alguns
minutos (risco de queimadura grave).
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com a mesma referência e
características.


Risco de electrocussão

A substituição de uma lâmpada de
Xénon (D1S-35W) deve ser efectuada
pela rede PEUGEOT ou por uma oficina
qualificada.


Luzes dianteiras









































1.
Luzes de
mudança de direcção
( W Y21W-21W ).


2.
Luzes de estrada (máximos) (H1- 55W).


3.


Luzes de cruzamento (médios)
(H11-55W)

ou
Lâmpada de Xénon (D1S-35W).


4.
Luzes de posição (mínimos) (W5W- 5W).


5.
Luzes diurnas
(P13W-13W ).


6.
Luzes diurnas / de posição (díodos
electroluminescentes-LED).


7.
Luzes
antinevoeiro à frente (H11- 55W).

189
7
Informações práticas

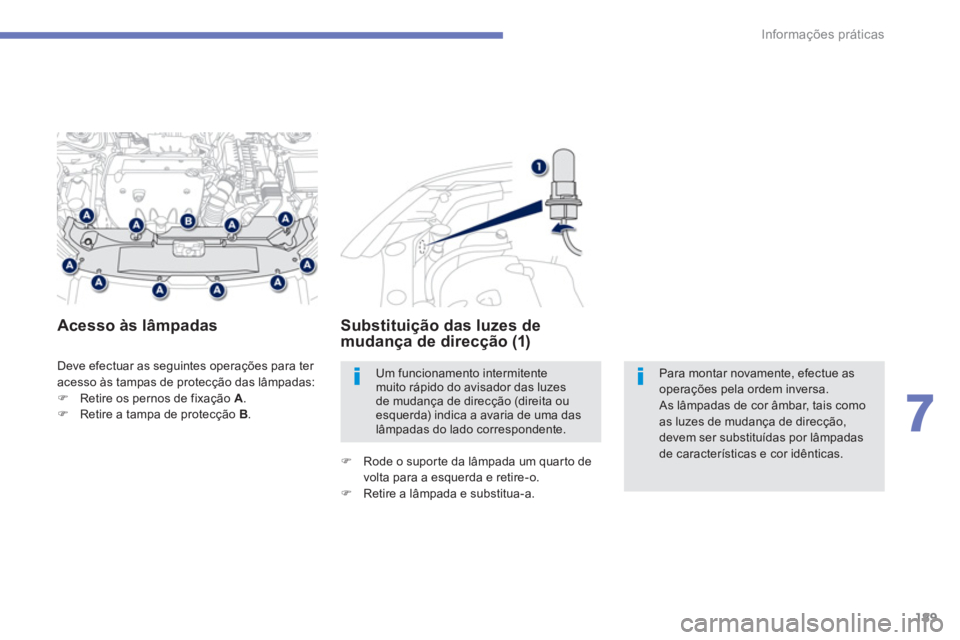

Deve efectuar as seguintes operações para ter
acesso às tampas de protecção das lâmpadas:


)
Retire os pernos de fixação A
.

)
Retire a tampa de protecção B
.










Acesso às lâmpadas












Substituição das luzes de
mudança de direcção (1)


)
Rode o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.

)
Retire a lâmpada e substitua-a. Um funcionamento intermitente
muito rápido do avisador das luzes
de mudança de direcção (direita ou
esquerda) indica a avaria de uma das
lâmpadas do lado correspondente. Para montar novamente, efectue as
operações pela ordem inversa.
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.

190
Informações práticas

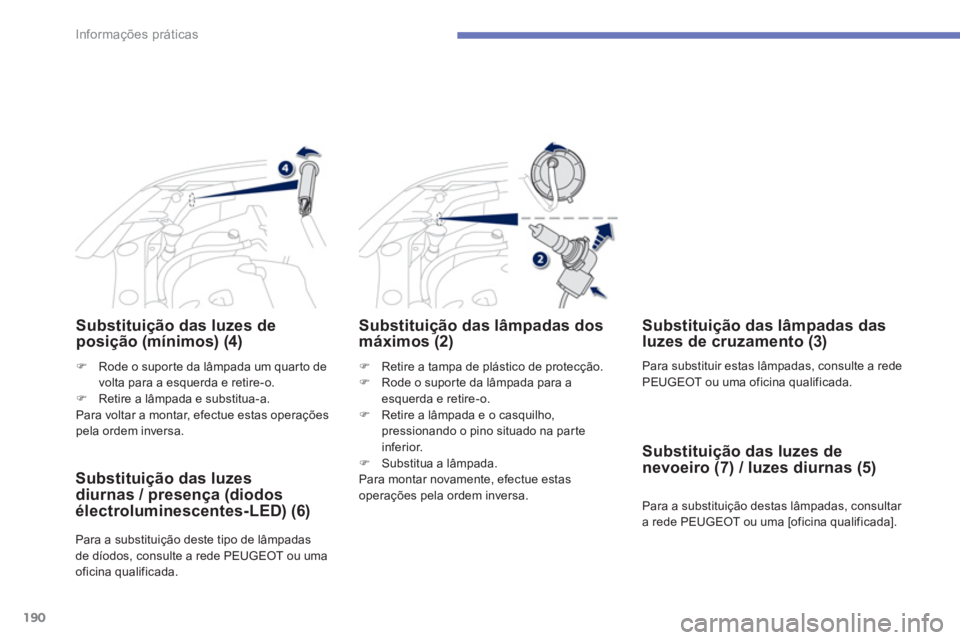

Substituição das luzes de
posição (mínimos) (4)


)
Retire a tampa de plástico de protecção.

)
Rode o suporte da lâmpada para a
esquerda e retire-o.

)
Retire a lâmpada e o casquilho,
pressionando o pino situado na parte
inferior.

)
Substitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.









Substituição das lâmpadas dos
máximos (2)


)
Rode o suporte da lâmpada um quarto de
volta para a esquerda e retire-o.

)
Retire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.


Substituição das luzes
diurnas / presença (diodos
électroluminescentes-LED) (6)
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede PEUGEOT ou uma
oficina qualificada.









Substituição das lâmpadas das
luzes de cruzamento (3)
Para substituir estas lâmpadas, consulte a rede
PEUGEOT ou uma oficina qualificada.

Para a substituição destas lâmpadas, consultar
a rede PEUGEOT ou uma [oficina qualificada].












Substituição das luzes de
nevoeiro (7) / luzes diurnas (5)
