2014 Peugeot 308 Užívateľská príručka (in Slovak)

239
7
Praktické informácie
308_sk_Chap07_info pratiques_ed02-2013
Smerové svetlá na boku karosérie
Pri výmene týchto žiaroviek je potrebné sa obrátiť na sieť PEUGEOT alebo kvalifikovaný servis.
Pri výmene elektroluminiscenčnej diódy-LED je potrebné sa obrátiť na sieť PEUGEOT alebo kvalifikovaný servis.
Hmlové svetlomety
 Uvoľnite ozdobný kryt potiahnutím za jeho hornú časť (výrez).  Odskrutkujte obe skrutky a vytiahnite celý blok z pôvodného miesta.
 Odpojte konektor.  Odskrutkujte držiak žiarovky (o 1/4 otáčky).  Vytiahnite držiak žiarovky.  Vymeňte poškodenú žiarovku. Pri spätnej montáži postupujte rovnako, ale
jednotlivé úkony robte v opačnom poradí a stlačte puklicu, by ste ju dali na miesto.
Bodové osvetlenie
vonkajších spätných zrkadiel

240
Praktické informácie
308_sk_Chap07_info pratiques_ed02-2013

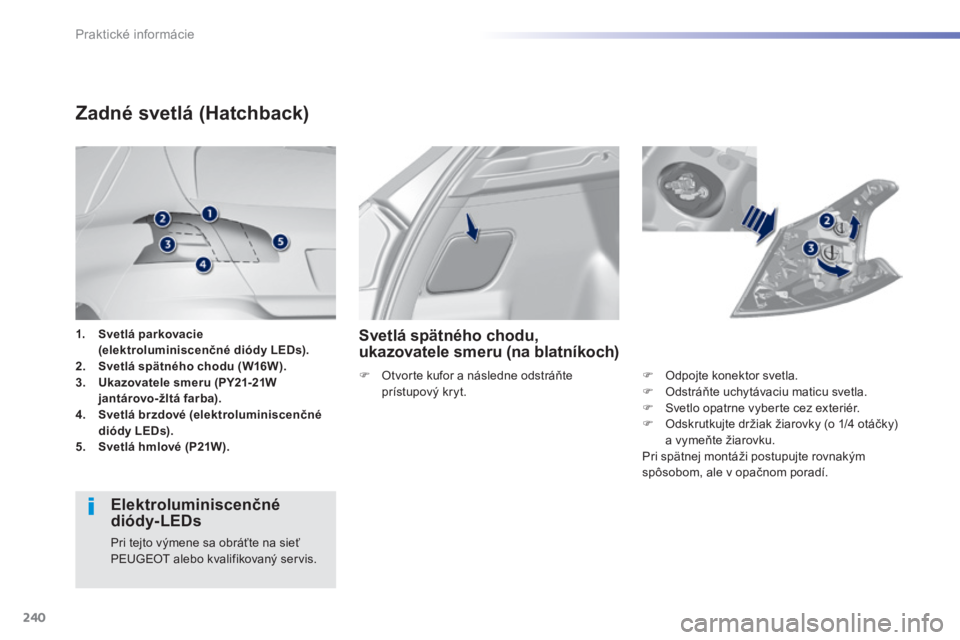

1. Svetlá parkovacie (elektroluminiscenčné diódy LEDs).2. Svetlá spätného chodu (W16W).3. Ukazovatele smeru (PY21-21W jantárovo-žltá farba).4. Svetlá brzdové (elektroluminiscenčné diódy LEDs).5. Svetlá hmlové (P21W).
Zadné svetlá (Hatchback)
Elektroluminiscenčné diódy-LEDs
Pri tejto výmene sa obráťte na sieť PEUGEOT alebo kvalifikovaný servis.
Svetlá spätného chodu, ukazovatele smeru (na blatníkoch)
 Odpojte konektor svetla.  Odstráňte uchytávaciu maticu svetla.  Svetlo opatrne vyberte cez exteriér.  Odskrutkujte držiak žiarovky (o 1/4 otáčky) a vymeňte žiarovku. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
 Otvorte kufor a následne odstráňte prístupový kryt.

241
7
Praktické informácie
308_sk_Chap07_info pratiques_ed02-2013

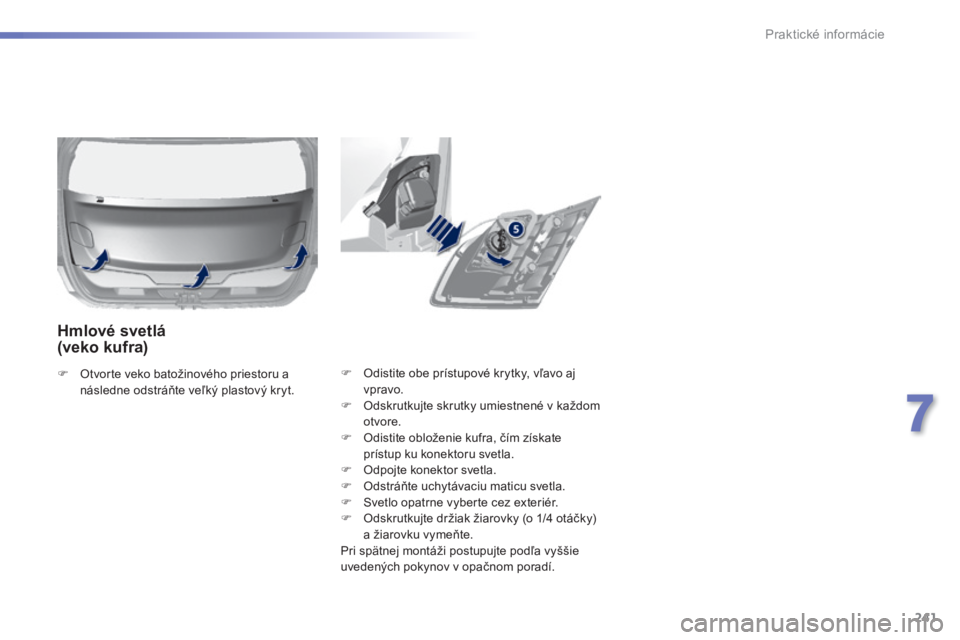

 Odistite obe prístupové krytky, vľavo aj vpravo.  Odskrutkujte skrutky umiestnené v každom otvore.  Odistite obloženie kufra, čím získate prístup ku konektoru svetla.  Odpojte konektor svetla.  Odstráňte uchytávaciu maticu svetla.  Svetlo opatrne vyberte cez exteriér.  Odskrutkujte držiak žiarovky (o 1/4 otáčky) a žiarovku vymeňte. Pri spätnej montáži postupujte podľa vyššie uvedených pokynov v opačnom poradí.
Hmlové svetlá (veko kufra)
 Otvorte veko batožinového priestoru a následne odstráňte veľký plastový kryt.

242
Praktické informácie
308_sk_Chap07_info pratiques_ed02-2013
Z a d n é s v e t l á ( S W )
Elektroluminiscenčné diódy-LEDs
Pri tejto výmene sa obráťte na sieť PEUGEOT alebo kvalifikovaný servis.
Ukazovatele smeru (na blatníkoch)
 Otvorte veko batožinového priestoru a následne odstráňte prístupový kryt.  Odstráňte obe uchytávacie matice svetla (trubicový kľúč).  Uvoľnite upevňujúcu svorku a svetlo opatrne vyberte z vonkajšej strany.
 Odpojte konektor svetla.  Odstráňte nepriepustnú penu.  Odistite držiak žiarovky, zatlačením na oba j a z ýč k y.  Vymeňte žiarovku. Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
1. Svetlá parkovacie (elektroluminiscenčné diódy LED).2. Ukazovatele smeru (PY21W jantárovožltá farba).3. Svetlá brzdové (elektroluminiscenčné diódy LED).4. Svetlá spätného chodu (W16W).
5. Svetlá hmlové (P21W).

243
7
Praktické informácie
308_sk_Chap07_info pratiques_ed02-2013
Svetlá spätného chodu, hmlové svetlá (veko batožinového priestoru)
 Otvorte veko kufra a následne odstráňte prístupový kryt.
 Svetlo opatrne vyberte cez exteriér.  Odpojte konektor svetla.  Hmlové svetlo: odistite držiak žiarovky, zatlačením na oba jazýčky a následne žiarovku vymeňte.  Svetlo spätného chodu: otočte držiak žiarovky o štvr ť otáčky a následne žiarovku v y m e ň t e . Pri spätnej montáži postupujte podľa vyššie uvedených pokynov v opačnom poradí.
 Odstráňte uchytávaciu maticu svetla.

244
Praktické informácie
308_sk_Chap07_info pratiques_ed02-2013
Ak chcete vymeniť tento druh svetla, poraďte sa v sieti PEUGEOT alebo v odbornom servise.
Tretie brzdové svetlo (elektroluminiscenčné diódy LED)
Osvetlenie evidenčného čísla vozidla (W5W)
Priesvitný kryt založte a zatlačte naň, čím ho upevníte.
 Vložte tenký skrutkovač do drážok z vonkajšej strany priesvitného plastového krytu.  Vytlačte ho smerom von, aby ste ho mohli v ybrať.  Vyberte priesvitný plastový kryt.  Vymeňte poškodenú žiarovku.

245
7
Praktické informácie
308_sk_Chap07_info pratiques_ed02-2013

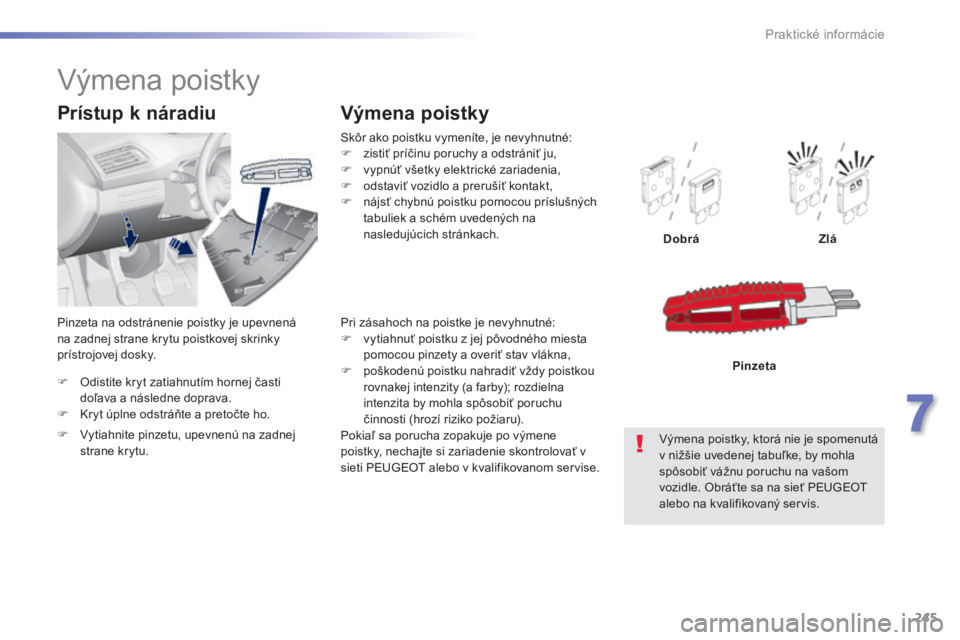

 Odistite kryt zatiahnutím hornej časti doľava a následne doprava.  Kryt úplne odstráňte a pretočte ho.
Prístup k náradiu
Skôr ako poistku vymeníte, je nevyhnutné:  zistiť príčinu poruchy a odstrániť ju,  vypnúť všetky elektrické zariadenia,  odstaviť vozidlo a prerušiť kontakt,  nájsť chybnú poistku pomocou príslušných tabuliek a schém uvedených na nasledujúcich stránkach.
Výmena poistky
DobráZlá
Výmena poistky, ktorá nie je spomenutá v nižšie uvedenej tabuľke, by mohla spôsobiť vážnu poruchu na vašom vozidle. Obráťte sa na sieť PEUGEOT alebo na kvalifikovaný servis.
Pinzeta
V ý m e n a p o i s t k y
Pri zásahoch na poistke je nevyhnutné:  vytiahnuť poistku z jej pôvodného miesta pomocou pinzety a overiť stav vlákna,  poškodenú poistku nahradiť vždy poistkou rovnakej intenzity (a farby); rozdielna intenzita by mohla spôsobiť poruchu činnosti (hrozí riziko požiaru). Pokiaľ sa porucha zopakuje po výmene poistky, nechajte si zariadenie skontrolovať v sieti PEUGEOT alebo v kvalifikovanom servise.
 Vytiahnite pinzetu, upevnenú na zadnej s t r a n e k r y t u .
Pinzeta na odstránenie poistky je upevnená na zadnej strane krytu poistkovej skrinky prístrojovej dosky.

246
Praktické informácie
308_sk_Chap07_info pratiques_ed02-2013

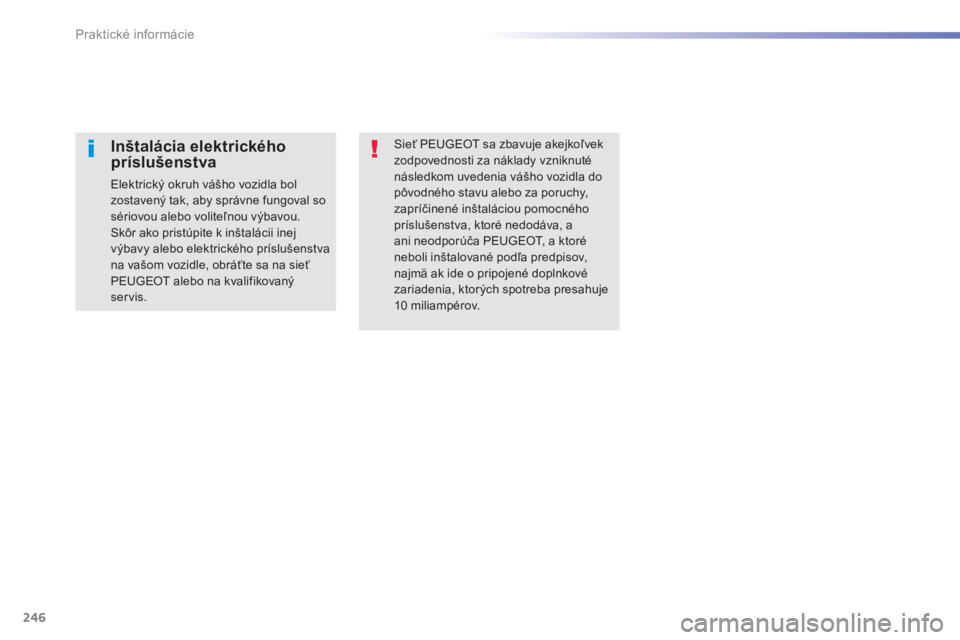

Sieť PEUGEOT sa zbavuje akejkoľvek zodpovednosti za náklady vzniknuté následkom uvedenia vášho vozidla do pôvodného stavu alebo za poruchy, zapríčinené inštaláciou pomocného príslušenstva, ktoré nedodáva, a ani neodporúča PEUGEOT, a ktoré neboli inštalované podľa predpisov, najmä ak ide o pripojené doplnkové zariadenia, ktorých spotreba presahuje 10 miliampérov.
Inštalácia elektrického príslušenstva
Elektrický okruh vášho vozidla bol zostavený tak, aby správne fungoval so sériovou alebo voliteľnou výbavou. Skôr ako pristúpite k inštalácii inej výbavy alebo elektrického príslušenstva na vašom vozidle, obráťte sa na sieť PEUGEOT alebo na kvalifikovaný servis.
