2014 Peugeot 308 Manuel du propriétaire (in French)

239
7
Informations pratiques
Répétiteurs latéraux de clignotant intégré
Pour le remplacement de ces lampes, vous devez consulter le réseau PEUGEOT ou un atelier qualifié.
Pour le remplacement de la diode électroluminescente-LED, vous devez consulter le réseau PEUGEOT ou un atelier qualifié.
Projecteurs antibrouillard
 Déclippez l’enjoliveur en tirant sur la partie supérieure (encoche).  Dévissez les deux vis pour retirer le bloc de son logement.
 Débranchez le connecteur.  Dévissez le porte-lampe (1/4 de tour).  Retirez le porte-lampe.  Remplacez la lampe défectueuse. Pour le remontage, effectuez ces opérations
dans le sens inverse et appuyez sur l’enjoliveur pour le remettre en place.
Spots de rétroviseurs
extérieurs

240
Informations pratiques
1. Feux de position (diodes électroluminescentes-LEDs).2. Feux de recul (W16W).3. Indicateurs de direction (PY21W ambre).4. Feux de stop (diodes électroluminescentes-LEDs).5. Feux antibrouillard (P21W).
Feux arrière (berline)
Diodes électroluminescentes-LEDs
Pour le remplacement, consultez le réseau PEUGEOT ou un atelier qualifié.
Feux de recul, indicateurs de direction (sur les ailes)
 Débranchez le connecteur du feu.  Retirez l'écrou de fixation du feu.  Sortez avec précaution le feu par l'extérieur.  Dévissez le porte-lampe (1/4 de tour) et remplacez la lampe. Pour le remontage, effectuez ces opérations dans le sens inverse.
 Ouvrez le volet de coffre puis retirer la trappe d'accès.

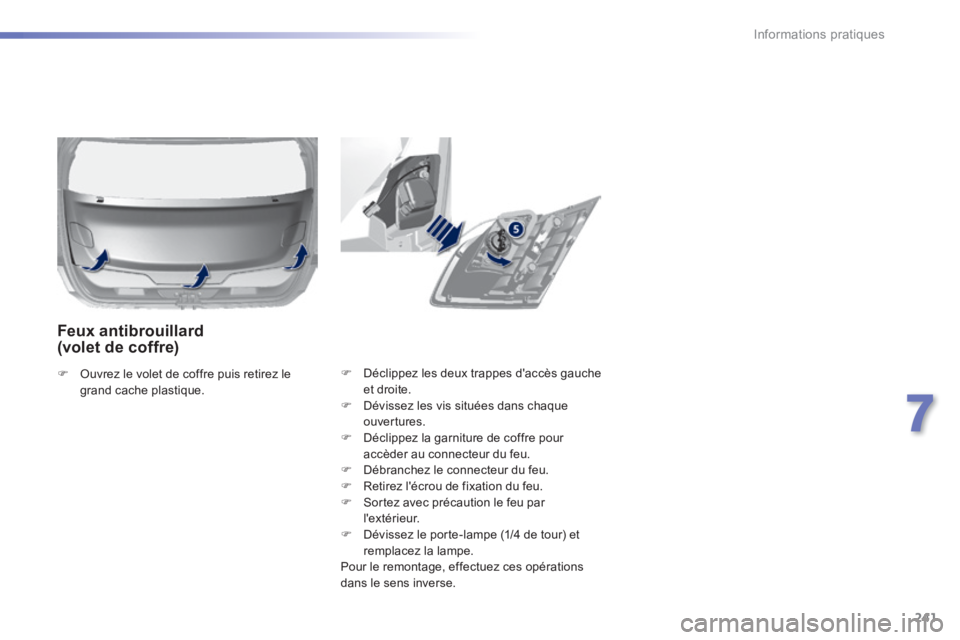

241
7
Informations pratiques
 Déclippez les deux trappes d'accès gauche et droite.  Dévissez les vis situées dans chaque ouvertures.  Déclippez la garniture de coffre pour accèder au connecteur du feu.  Débranchez le connecteur du feu.  Retirez l'écrou de fixation du feu.  Sortez avec précaution le feu par l'extérieur.  Dévissez le porte-lampe (1/4 de tour) et remplacez la lampe. Pour le remontage, effectuez ces opérations dans le sens inverse.
Feux antibrouillard (volet de coffre)
 Ouvrez le volet de coffre puis retirez le grand cache plastique.

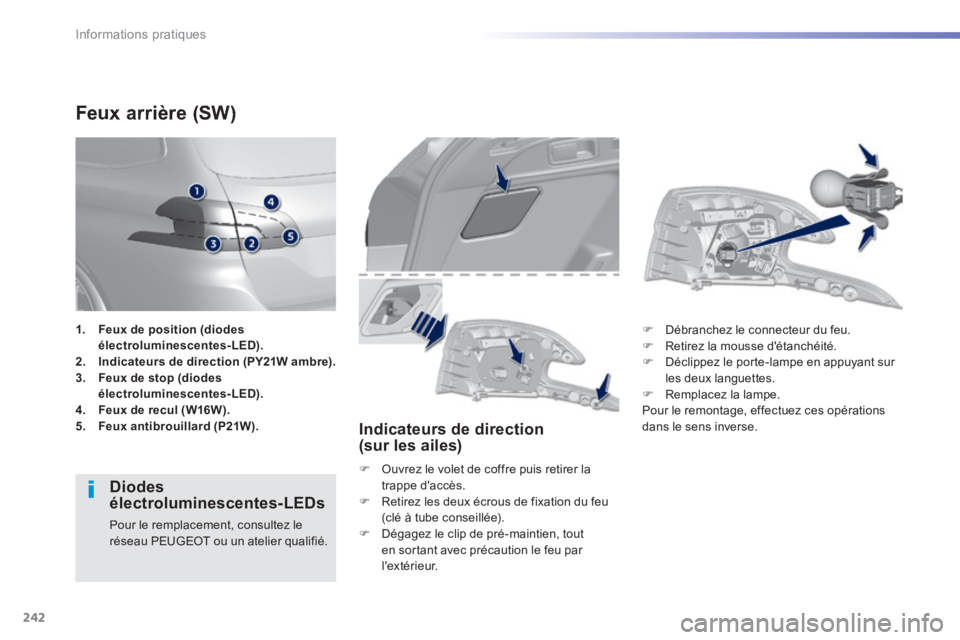

242
Informations pratiques
Feux arrière (SW)
Diodes électroluminescentes-LEDs
Pour le remplacement, consultez le réseau PEUGEOT ou un atelier qualifié.
Indicateurs de direction (sur les ailes)
 Ouvrez le volet de coffre puis retirer la trappe d'accès.  Retirez les deux écrous de fixation du feu (clé à tube conseillée).  Dégagez le clip de pré-maintien, tout en sortant avec précaution le feu par l'extérieur.
 Débranchez le connecteur du feu.  Retirez la mousse d'étanchéité.  Déclippez le porte-lampe en appuyant sur les deux languettes.  Remplacez la lampe. Pour le remontage, effectuez ces opérations dans le sens inverse.
1. Feux de position (diodes électroluminescentes-LED).2. Indicateurs de direction (PY21W ambre).3. Feux de stop (diodes électroluminescentes-LED).4. Feux de recul (W16W).5. Feux antibrouillard (P21W).

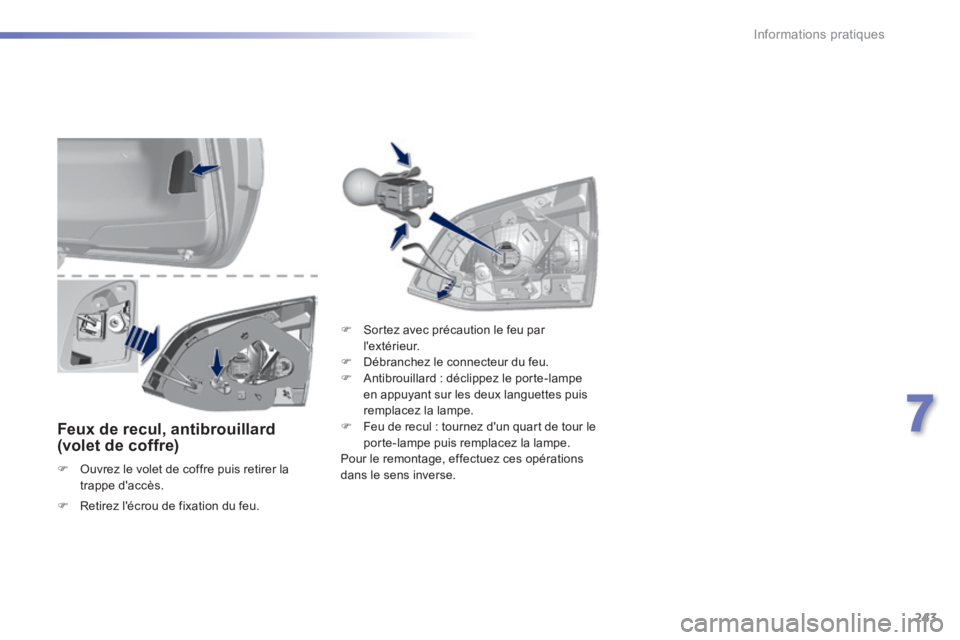

243
7
Informations pratiques
Feux de recul, antibrouillard (volet de coffre)
 Ouvrez le volet de coffre puis retirer la trappe d'accès.
 Sortez avec précaution le feu par l'extérieur.  Débranchez le connecteur du feu.  Antibrouillard : déclippez le porte-lampe en appuyant sur les deux languettes puis remplacez la lampe.  Feu de recul : tournez d'un quart de tour le porte-lampe puis remplacez la lampe. Pour le remontage, effectuez ces opérations dans le sens inverse.
 Retirez l'écrou de fixation du feu.

244
Informations pratiques
Pour le remplacement de ce type de feu, consultez le réseau PEUGEOT ou un atelier qualifié.
Troisième feu de stop (diodes électroluminescentes-LED)
Feux de plaque minéralogique (W5W)
Pour le remontage, appuyez sur le transparent pour le clipper.
 Insérez un tournevis fin dans l’une des encoches à l’extérieur du transparent.  Poussez-le vers l’extérieur pour le déclipper.  Retirez le transparent.  Remplacez la lampe défectueuse.

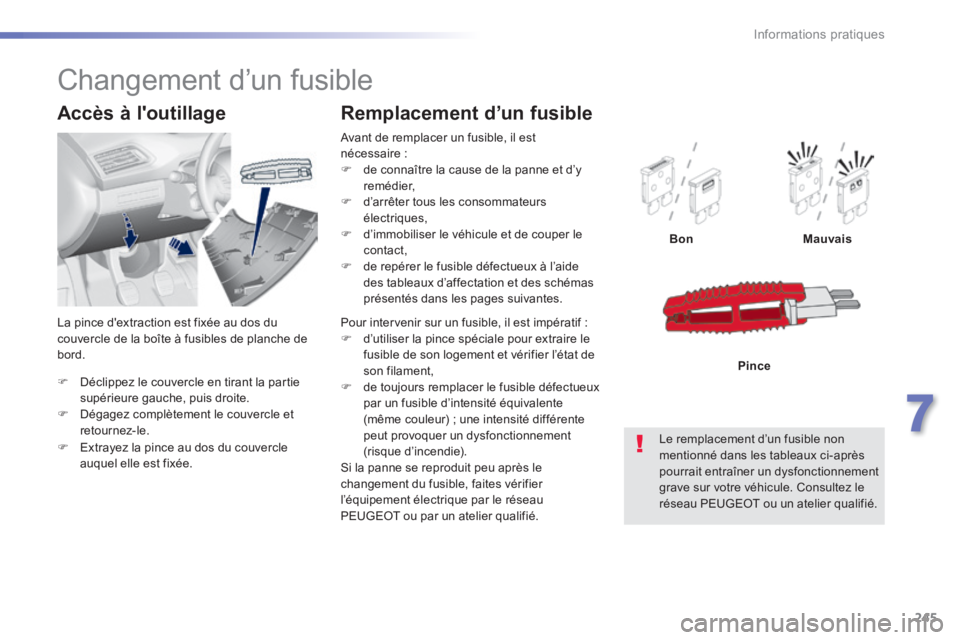

245
7
Informations pratiques
 Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.  Dégagez complètement le couvercle et retournez-le.
Accès à l'outillage
Avant de remplacer un fusible, il est nécessaire :  de connaître la cause de la panne et d’y remédier,  d’arrêter tous les consommateurs électriques,  d’immobiliser le véhicule et de couper le contact,  de repérer le fusible défectueux à l’aide des tableaux d’affectation et des schémas présentés dans les pages suivantes.
Remplacement d’un fusible
BonMauvais
Le remplacement d’un fusible non mentionné dans les tableaux ci-après pourrait entraîner un dysfonctionnement grave sur votre véhicule. Consultez le réseau PEUGEOT ou un atelier qualifié.
Pince
Changement d’un fusible
Pour intervenir sur un fusible, il est impératif :  d’utiliser la pince spéciale pour extraire le fusible de son logement et vérifier l’état de son filament,  de toujours remplacer le fusible défectueux par un fusible d’intensité équivalente (même couleur) ; une intensité différente peut provoquer un dysfonctionnement (risque d’incendie). Si la panne se reproduit peu après le changement du fusible, faites vérifier l’équipement électrique par le réseau PEUGEOT ou par un atelier qualifié.
 Extrayez la pince au dos du couvercle auquel elle est fixée.
La pince d'extraction est fixée au dos du couvercle de la boîte à fusibles de planche de bord.

246
Informations pratiques
PEUGEOT décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l’installation d’accessoires auxiliaires non fournis, non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier lorsque la consommation de l’ensemble des appareils supplémentaires branchés dépasse 10 milliampères.
Installation d’accessoires électriques
Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels. Avant d’installer d’autres équipements ou accessoires électriques sur votre véhicule, consultez le réseau PEUGEOT ou un atelier qualifié.
