2014 Peugeot 3008 Hybrid 4 Priročnik za lastnika (in Slovenian)

11
Praktične informacije215

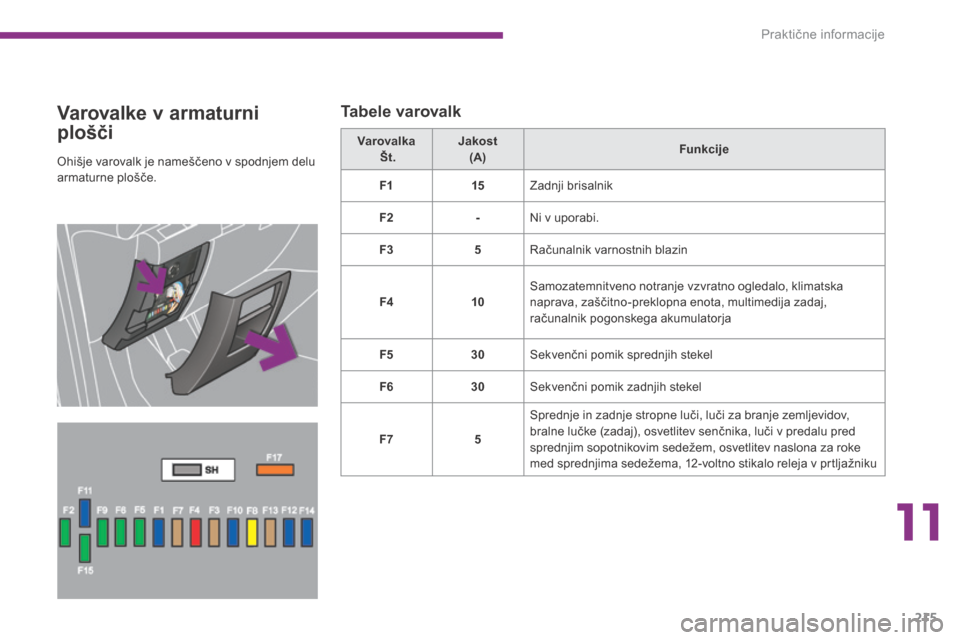

Varovalke v armaturni
plošči
Tabele varovalk
Ohišje varovalk je nameščeno v spodnjem delu armaturne plošče.
Varovalka Št. Jakost ( A ) Funkcije
F1 15 Zadnji brisalnik
F2 - Ni v uporabi.
F3 5 Računalnik varnostnih blazin
F4 10 Samozatemnitveno notranje vzvratno ogledalo, klimatska naprava, zaščitno-preklopna enota, multimedija zadaj, računalnik pogonskega akumulatorja
F5 30 Sekvenčni pomik sprednjih stekel
F6 30 Sekvenčni pomik zadnjih stekel
F7 5
Sprednje in zadnje stropne luči, luči za branje zemljevidov, bralne lučke (zadaj), osvetlitev senčnika, luči v predalu pred sprednjim sopotnikovim sedežem, osvetlitev naslona za roke med sprednjima sedežema, 12-voltno stikalo releja v prtljažniku

Praktične informacije
216

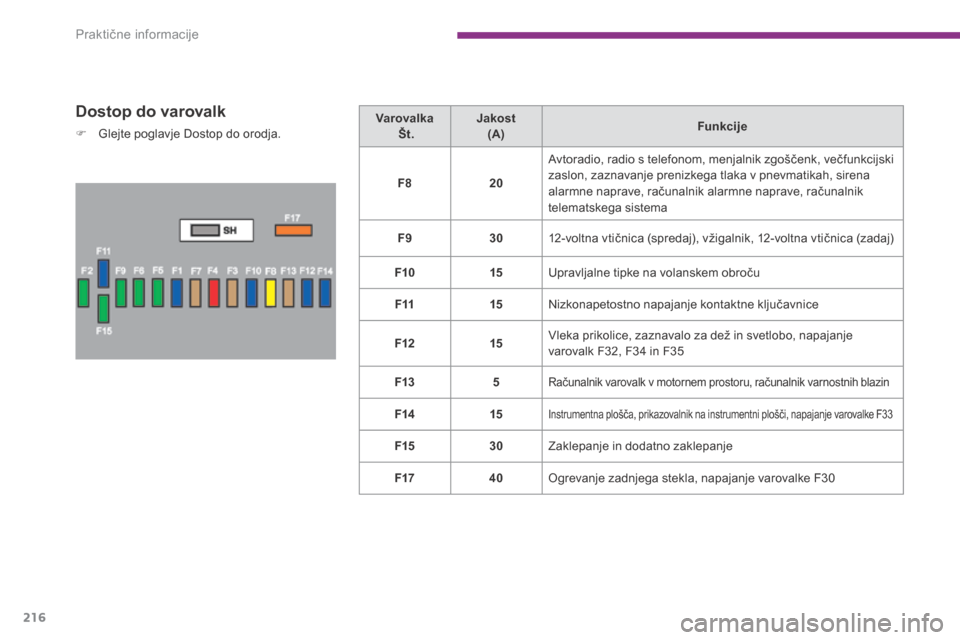

Dostop do varovalk
 Glejte poglavje Dostop do orodja. Varovalk a Št. Jakost ( A ) Funkcije
F8 20
Avtoradio, radio s telefonom, menjalnik zgoščenk, večfunkcijski zaslon, zaznavanje prenizkega tlaka v pnevmatikah, sirena alarmne naprave, računalnik alarmne naprave, računalnik telematskega sistema
F9 30 12-voltna vtičnica (spredaj), vžigalnik, 12-voltna vtičnica (zadaj)
F10 15 Upravljalne tipke na volanskem obroču
F11 15 Nizkonapetostno napajanje kontaktne ključavnice
F12 15 Vleka prikolice, zaznavalo za dež in svetlobo, napajanje varovalk F32, F34 in F35
F13 5 Računalnik varovalk v motornem prostoru, računalnik varnostnih blazin
F14 15 Instrumentna plošča, prikazovalnik na instrumentni plošči, napajanje varovalke F33
F15 30 Zaklepanje in dodatno zaklepanje
F17 40 Ogrevanje zadnjega stekla, napajanje varovalke F30

11
Praktične informacije217

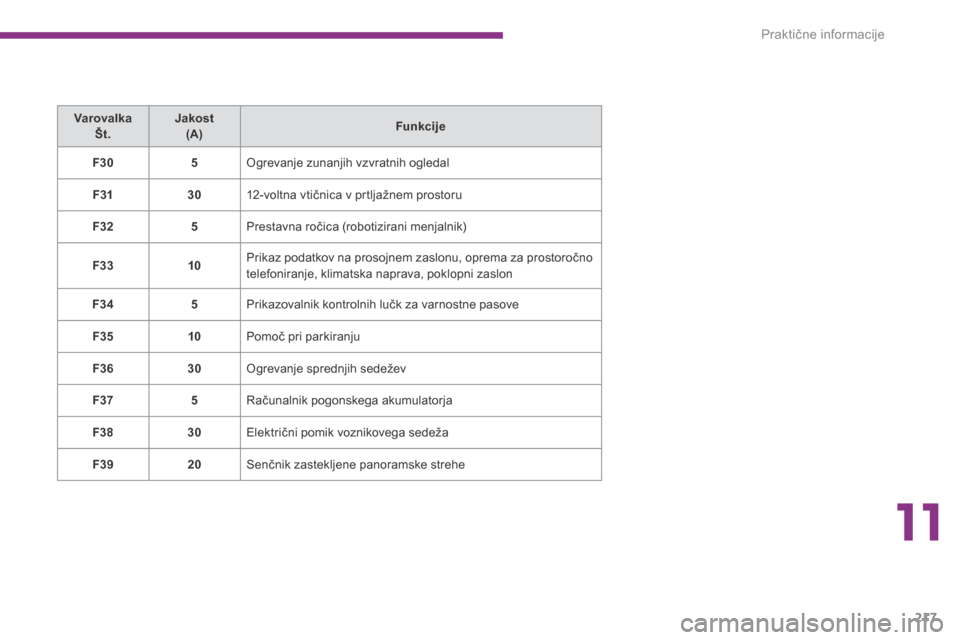

Varovalka Št. Jakost ( A ) Funkcije
F30 5 Ogrevanje zunanjih vzvratnih ogledal
F31 30 12-voltna vtičnica v prtljažnem prostoru
F32 5 Prestavna ročica (robotizirani menjalnik)
F33 10 Prikaz podatkov na prosojnem zaslonu, oprema za prostoročno telefoniranje, klimatska naprava, poklopni zaslon
F34 5 Prikazovalnik kontrolnih lučk za varnostne pasove
F35 10 Pomoč pri parkiranju
F36 30 Ogrevanje sprednjih sedežev
F37 5 Računalnik pogonskega akumulatorja
F38 30 Električni pomik voznikovega sedeža
F39 20 Senčnik zastekljene panoramske strehe

Praktične informacije
218

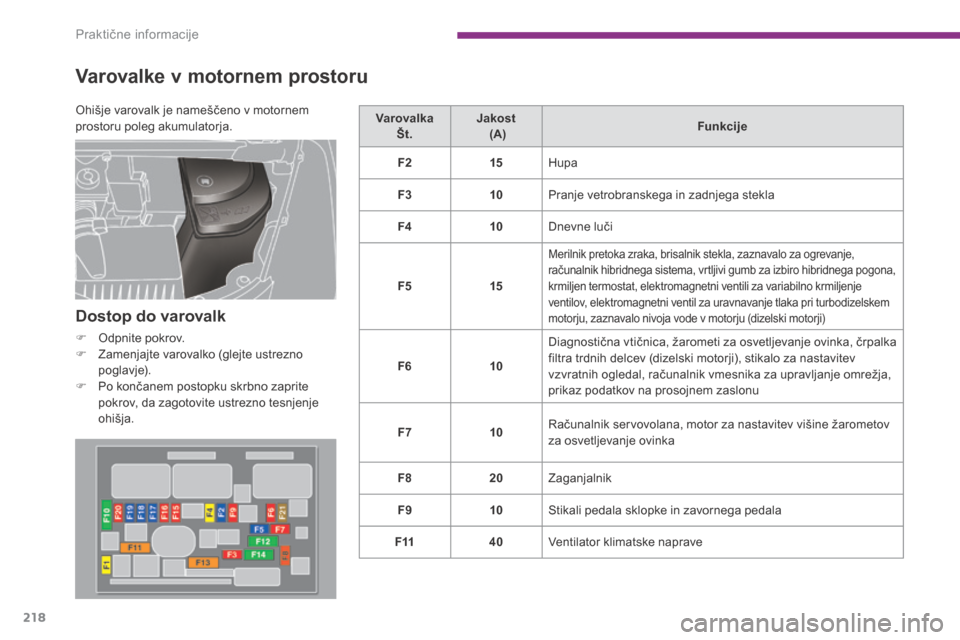

Varovalke v motornem prostoru
Dostop do varovalk
 Odpnite pokrov.  Zamenjajte varovalko (glejte ustrezno p o g l av j e).  Po končanem postopku skrbno zaprite pokrov, da zagotovite ustrezno tesnjenje o h i š j a .
Ohišje varovalk je nameščeno v motornem prostoru poleg akumulatorja. Varovalka Št. Jakost ( A ) Funkcije
F2 15 Hupa
F3 10 Pranje vetrobranskega in zadnjega stekla
F4 10 Dnevne luči
F5 15
Merilnik pretoka zraka, brisalnik stekla, zaznavalo za ogrevanje, računalnik hibridnega sistema, vrtljivi gumb za izbiro hibridnega pogona, krmiljen termostat, elektromagnetni ventili za variabilno krmiljenje ventilov, elektromagnetni ventil za uravnavanje tlaka pri turbodizelskem motorju, zaznavalo nivoja vode v motorju (dizelski motorji)
F6 10
Diagnostična vtičnica, žarometi za osvetljevanje ovinka, črpalka filtra trdnih delcev (dizelski motorji), stikalo za nastavitev vzvratnih ogledal, računalnik vmesnika za upravljanje omrežja, prikaz podatkov na prosojnem zaslonu
F7 10 Računalnik servovolana, motor za nastavitev višine žarometov za osvetljevanje ovinka
F8 20 Zaganjalnik
F9 10 Stikali pedala sklopke in zavornega pedala
F11 40 Ventilator klimatske naprave

11
Praktične informacije219

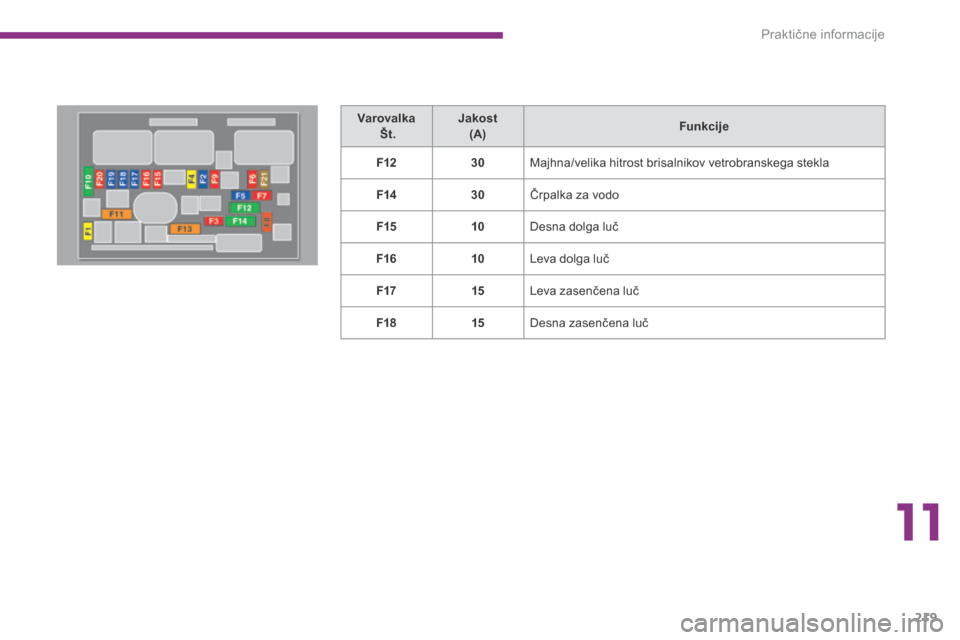

Varovalka Št. Jakost ( A ) Funkcije
F12 30 Majhna/velika hitrost brisalnikov vetrobranskega stekla
F14 30 Črpalka za vodo
F15 10 Desna dolga luč
F16 10 Leva dolga luč
F17 15 Leva zasenčena luč
F18 15 Desna zasenčena luč

Praktične informacije
220

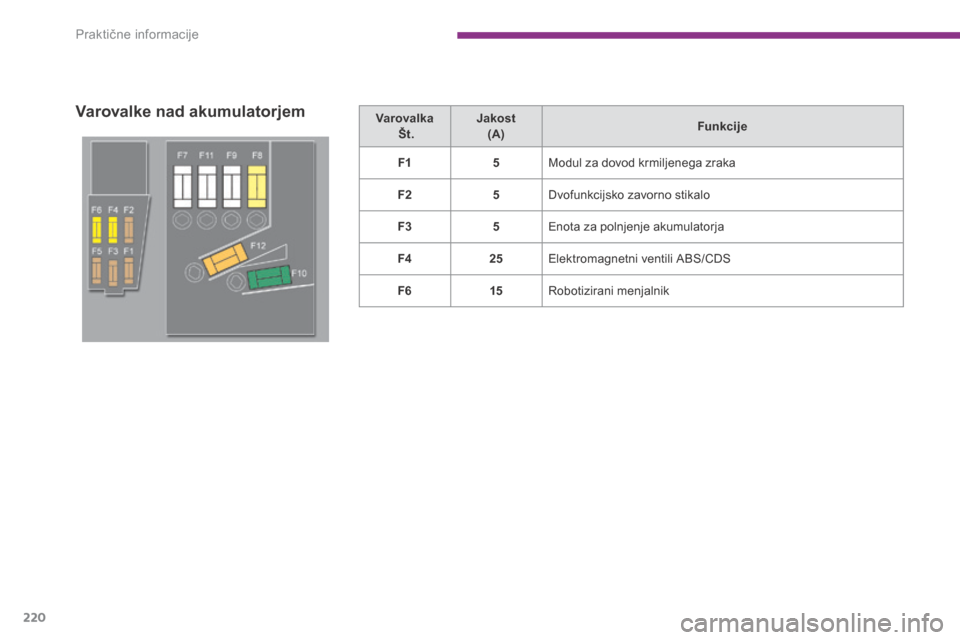

Varovalke nad akumulatorjem Varovalka Št. J akost ( A ) Funkcije
F1 5 Modul za dovod krmiljenega zraka
F2 5 Dvofunkcijsko zavorno stikalo
F3 5 Enota za polnjenje akumulatorja
F4 25 Elektromagnetni ventili ABS/CDS
F6 15 Robotizirani menjalnik

11
Praktične informacije221

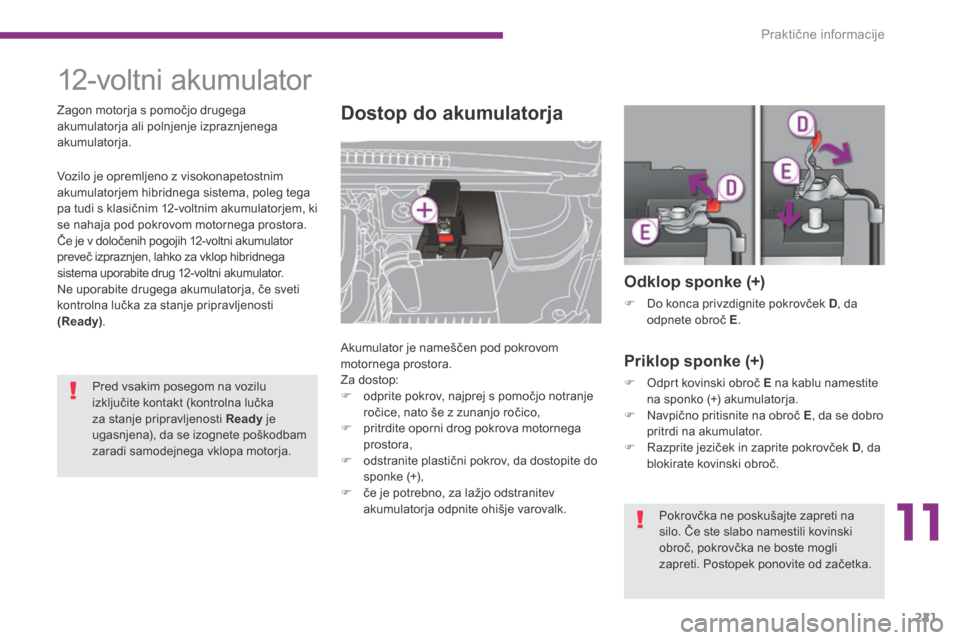

12-voltni akumulator
D o s t o p d o a k u m u l a t o r j a
Akumulator je nameščen pod pokrovom motornega prostora. Za dostop:  odprite pokrov, najprej s pomočjo notranje ročice, nato še z zunanjo ročico,  pritrdite oporni drog pokrova motornega prostora,  odstranite plastični pokrov, da dostopite do sponke (+),  če je potrebno, za lažjo odstranitev akumulatorja odpnite ohišje varovalk.
Odklop sponke (+)
 Do konca privzdignite pokrovček D , da odpnete obroč E .
Priklop sponke (+)
 Odprt kovinski obroč E na kablu namestite na sponko (+) akumulatorja.  Navpično pritisnite na obroč E , da se dobro pritrdi na akumulator.  Razprite jeziček in zaprite pokrovček D , da blokirate kovinski obroč.
Vozilo je opremljeno z visokonapetostnim akumulatorjem hibridnega sistema, poleg tega pa tudi s klasičnim 12-voltnim akumulatorjem, ki se nahaja pod pokrovom motornega prostora. Če je v določenih pogojih 12-voltni akumulator preveč izpraznjen, lahko za vklop hibridnega sistema uporabite drug 12-voltni akumulator. Ne uporabite drugega akumulatorja, če sveti kontrolna lučka za stanje pripravljenosti (Ready) .
Zagon motorja s pomočjo drugega akumulatorja ali polnjenje izpraznjenega akumulatorja.
Pred vsakim posegom na vozilu izključite kontakt (kontrolna lučka za stanje pripravljenosti Ready je
ugasnjena), da se izognete poškodbam zaradi samodejnega vklopa motorja.
Pokrovčka ne poskušajte zapreti na silo. Če ste slabo namestili kovinski obroč, pokrovčka ne boste mogli zapreti. Postopek ponovite od začetka.

Praktične informacije
222

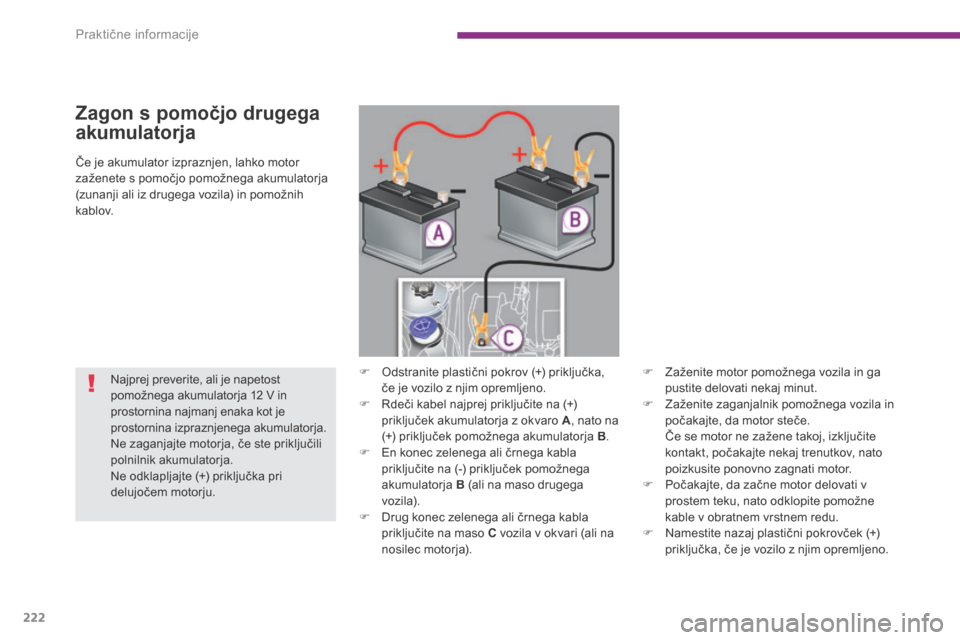

Zagon s pomočjo drugega
akumulatorja
Če je akumulator izpraznjen, lahko motor zaženete s pomočjo pomožnega akumulatorja (zunanji ali iz drugega vozila) in pomožnih kablov.
 Odstranite plastični pokrov (+) priključka, če je vozilo z njim opremljeno.  Rdeči kabel najprej priključite na (+) priključek akumulatorja z okvaro A , nato na (+) priključek pomožnega akumulatorja B .  En konec zelenega ali črnega kabla priključite na (-) priključek pomožnega akumulatorja B (ali na maso drugega vozila).  Drug konec zelenega ali črnega kabla
priključite na maso C vozila v okvari (ali na nosilec motorja).
 Zaženite motor pomožnega vozila in ga pustite delovati nekaj minut.  Zaženite zaganjalnik pomožnega vozila in počakajte, da motor steče. Če se motor ne zažene takoj, izključite kontakt, počakajte nekaj trenutkov, nato poizkusite ponovno zagnati motor.  Počakajte, da začne motor delovati v prostem teku, nato odklopite pomožne kable v obratnem vrstnem redu.  Namestite nazaj plastični pokrovček (+) priključka, če je vozilo z njim opremljeno.
Najprej preverite, ali je napetost pomožnega akumulatorja 12 V in prostornina najmanj enaka kot je prostornina izpraznjenega akumulatorja. Ne zaganjajte motorja, če ste priključili polnilnik akumulatorja. Ne odklapljajte (+) priključka pri delujočem motorju.
