2014 PEUGEOT 2008 Upute Za Rukovanje (in Croatian)

167
7
Praktične informacije

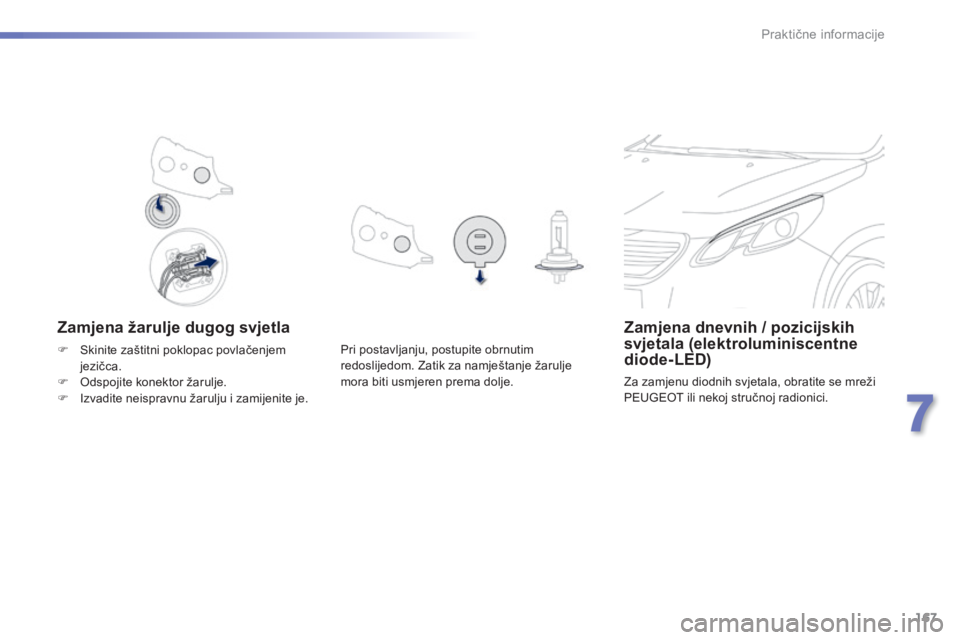

Zamjena žarulje dugog svjetla Zamjena dnevnih / pozicijskih svjetala (elektroluminiscentne diode-LED)
Za zamjenu diodnih svjetala, obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
Pri postavljanju, postupite obrnutim redoslijedom. Zatik za namještanje žarulje mora biti usmjeren prema dolje.
 Skinite zaštitni poklopac povlačenjem jezičca.  Odspojite konektor žarulje.  Izvadite neispravnu žarulju i zamijenite je.

168
Praktične informacije
Zamjena žarulje prednjeg svjetla za maglu / svjetla za rasvjetu u raskrižju
 Za pristup prednjem svjetlu za maglu koristi se otvor smješten ispod branika.  Odspojite konektor držača žarulje pritiskom na gornji dio jezičca.  Izvadite držač žarulje pritiskom na dvije kopče (gornju i donju).  Zamijenite modul. Prilikom postavljanja, postupite obrnutim redoslijedom.
Zamjena bočnog pokazivača smjera
 Pritisnite središnji jezičac i izvadite bočni pokazivač smjera.  Povucite držač žarulje i zamijenite neispravnu žarulju. Prilikom postavljanja, postupite obrnutim redoslijedom. Za zamjenu ovih žarulja možete se obratiti i mreži PEUGEOT ili nekoj stručnoj radionici.
 Umetnite plosnati odvijač između ogledala retrovizora i donjeg dijela kućišta.  Napravite polugu odvijačem i izvadite ogledalo.  Otkopčajte kućište retrovizora pritiskom na dvije kopče.
Modul možete nabaviti u mreži
PEUGEOT ili u nekoj stručnoj radionici. Za zamjenu ovih žarulja možete se obratiti i mreži PEUGEOT ili nekoj stručnoj radionici.

169
7
Praktične informacije

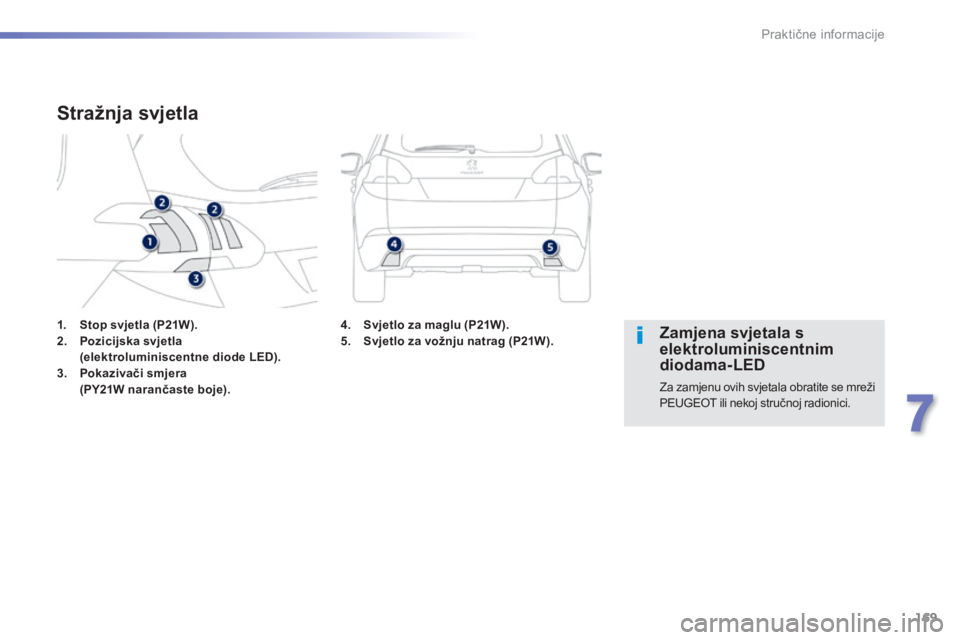

1. Stop svjetla (P21W).2. Pozicijska svjetla (elektroluminiscentne diode LED).3. Pokazivači smjera (PY21W narančaste boje).
Stražnja svjetla
Zamjena svjetala s elektroluminiscentnim diodama-LED
Za zamjenu ovih svjetala obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
4. Svjetlo za maglu (P21W).5. Svjetlo za vožnju natrag (P21W).

170
Praktične informacije

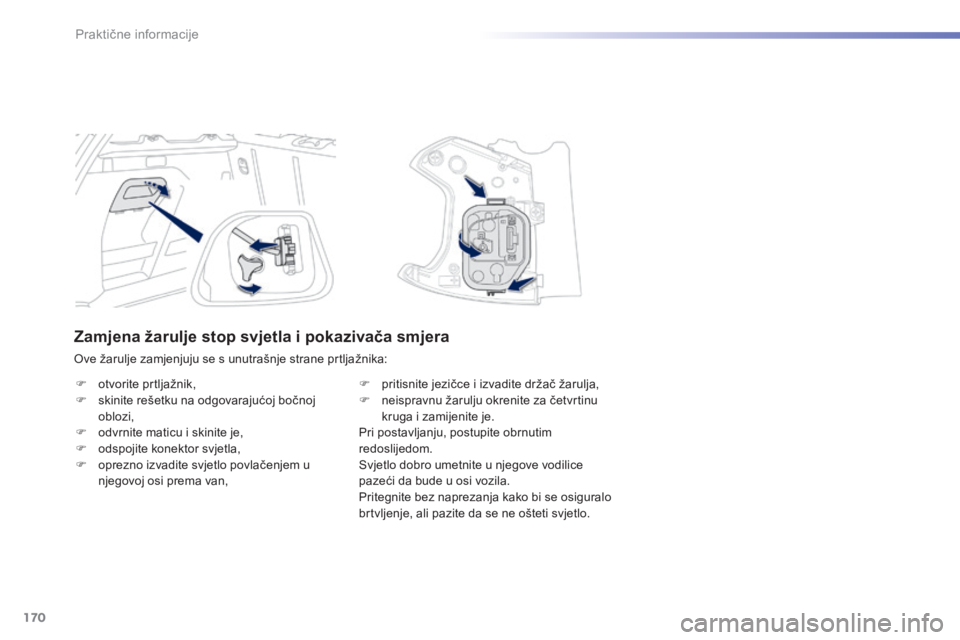

Zamjena žarulje stop svjetla i pokazivača smjera
Ove žarulje zamjenjuju se s unutrašnje strane prtljažnika:
 otvorite prtljažnik,  skinite rešetku na odgovarajućoj bočnoj oblozi,  odvrnite maticu i skinite je,  odspojite konektor svjetla,  oprezno izvadite svjetlo povlačenjem u njegovoj osi prema van,
 pritisnite jezičce i izvadite držač žarulja,  neispravnu žarulju okrenite za četvrtinu kruga i zamijenite je. Pri postavljanju, postupite obrnutim redoslijedom. Svjetlo dobro umetnite u njegove vodilice pazeći da bude u osi vozila. Pritegnite bez naprezanja kako bi se osiguralo brtvljenje, ali pazite da se ne ošteti svjetlo.

171
7
Praktične informacije

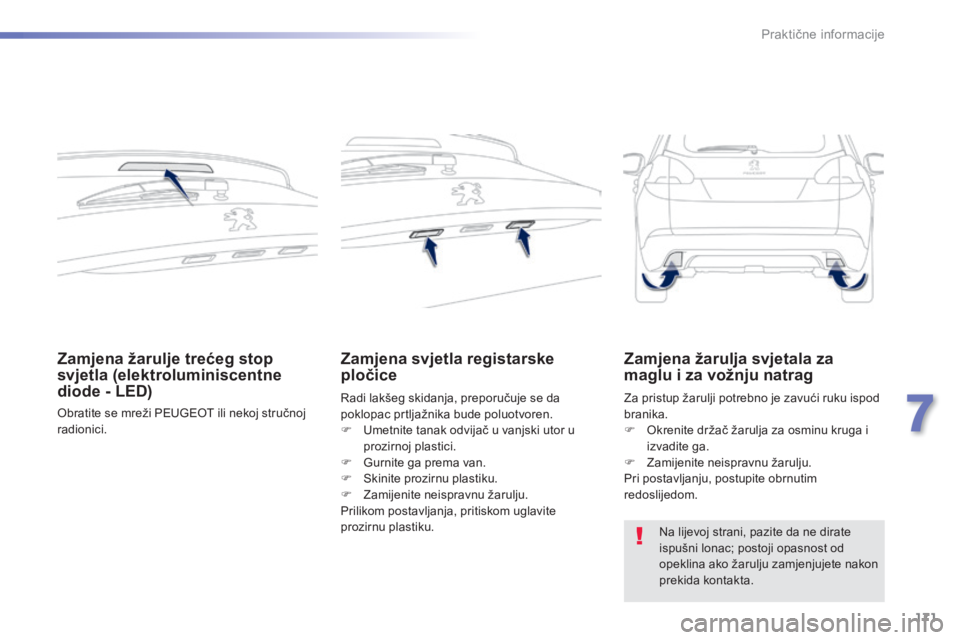

Zamjena žarulje trećeg stop svjetla (elektroluminiscentne diode - LED)
Obratite se mreži PEUGEOT ili nekoj stručnoj r a d i o n i c i .
Zamjena svjetla registarske pločice
Radi lakšeg skidanja, preporučuje se da poklopac prtljažnika bude poluotvoren.
 Umetnite tanak odvijač u vanjski utor u prozirnoj plastici.  Gurnite ga prema van.  Skinite prozirnu plastiku.  Zamijenite neispravnu žarulju. Prilikom postavljanja, pritiskom uglavite prozirnu plastiku.
Za pristup žarulji potrebno je zavući ruku ispod branika.  Okrenite držač žarulja za osminu kruga i izvadite ga.  Zamijenite neispravnu žarulju. Pri postavljanju, postupite obrnutim redoslijedom.
Zamjena žarulja svjetala za maglu i za vožnju natrag
Na lijevoj strani, pazite da ne dirate ispušni lonac; postoji opasnost od opeklina ako žarulju zamjenjujete nakon prekida kontakta.

172
Praktične informacije

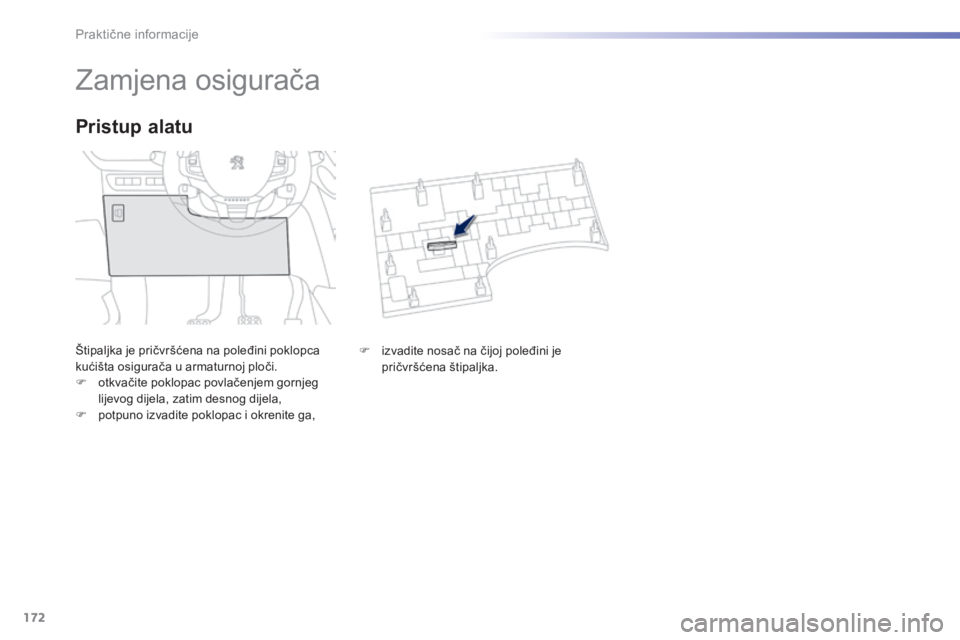

Zamjena osigurača
Štipaljka je pričvršćena na poleđini poklopca kućišta osigurača u armaturnoj ploči.  otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela,  potpuno izvadite poklopac i okrenite ga,
Pristup alatu
 izvadite nosač na čijoj poleđini je pričvršćena štipaljka.

173
7
Praktične informacije
Prilikom zahvata na nekom osiguraču, obavezno treba:  upotrijebiti posebnu štipaljku za vađenje osigurača iz njegovog ležišta i provjeriti stanje njegove metalne niti,  uvijek zamijeniti neispravan osigurač osiguračem iste jakosti (iste boje); osigurač različite jakosti mogao bi uzrokovati neispravnost (opasnost od požara). Ako se kvar ponovi ubrzo nakon zamjene osigurača, dajte provjeriti električnu opremu u mreži PEUGEOT ili u nekoj stručnoj radionici.
Zamjena osigurača
Prije zamjene osigurača potrebno je:  utvrditi uzrok kvara i otkloniti ga,  isključiti sve električne potrošače,  zakočiti vozilo i prekinuti kontakt,  pronaći neispravan osigurač pomoću tablica i shema na sljedećim stranicama.
IspravanPregorio
PEUGEOT otklanja svaku odgovornost za troškove nastale popravcima vašeg vozila ili za njegov neispravan rad, zbog ugradnje dodatne opreme koju nije isporučio ni preporučio PEUGEOT
i koja nije ugrađena prema njegovim pravilima, posebno ako svi dodatno priključeni uređaji ukupno troše više od 10 miliampera.
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je tako da radi sa serijskom i opcionalnom opremom. Prije ugradnje neke druge električne opreme ili pribora, obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije naveden u narednim tablicama mogla bi uzrokovati tešku neispravnost u vašem vozilu. Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
Štipaljka

174
Praktične informacije
Osigurači u armaturnoj
ploči
Kućište osigurača nalazi se u donjem dijelu armaturne ploče (na lijevoj strani).
Pristup osiguračima
 Vidi točku "Pristup alatu".
Broj osiguračaJakostNamjena
F25 A Vanjski retrovizori, farovi, dijagnostička utičnica.
F95 A Alarm.
F105 A Autonomno kućište telematike, kućište opsluživanja prikolice.
F115 A Unutrašnji elektrokromni retrovizor, dodatno grijanje.
F135 A Hi-Fi pojačalo, pomoć pri parkiranju.
F1615 A Prednja utičnica 12 V.
F1715 A Autoradio, autoradio (naknadna ugradnja).
F1820 A Taktilni ekran.
Tablice osigurača
