2014 PEUGEOT 2008 Manuel du propriétaire (in French)

151
7
Informations pratiques
Ce kit est installé dans le caisson de rangement, sous le plancher de coffre.
Système complet, composé d’un compresseur et d’une cartouche de produit de colmatage, qui vous permet une réparation temporairedu pneumatique, afin de vous rendre dans le garage le plus proche. Il est prévu pour réparer la plupart des crevaisons susceptibles d’affecter le pneumatique, se situant sur la bande de
roulement ou sur l’épaule du pneumatique.

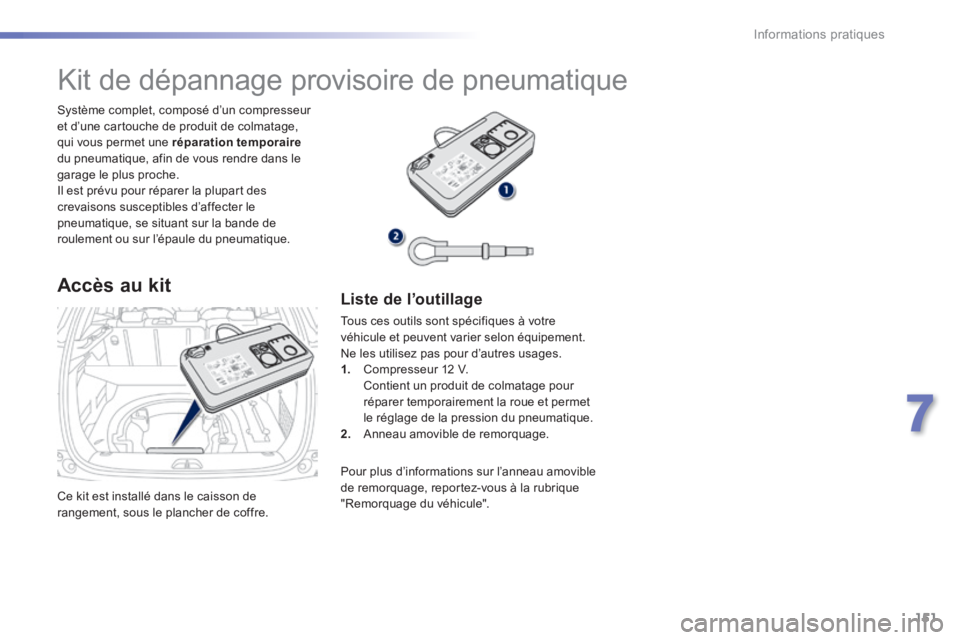

Kit de dépannage provisoire de pneumatique
Accès au kit Liste de l’outillage
Tous ces outils sont spécifiques à votre véhicule et peuvent varier selon équipement. Ne les utilisez pas pour d’autres usages. 1. Compresseur 12 V. Contient un produit de colmatage pour réparer temporairement la roue et permet le réglage de la pression du pneumatique. 2. Anneau amovible de remorquage.
Pour plus d’informations sur l’anneau amovible de remorquage, reportez-vous à la rubrique "Remorquage du véhicule".

152
Informations pratiques
A. Sélecteur de position "Réparation" ou "Gonflage". B. Interrupteur marche "I" / arrêt "O" . C. Bouton de dégonflage. D. Manomètre (en bar et p.s.i.). E. Compartiment comprenant : - un câble avec adaptateur pour prise 12 V, - divers embouts de gonflage pour accessoires, tels que ballons, pneumatiques de cycle...

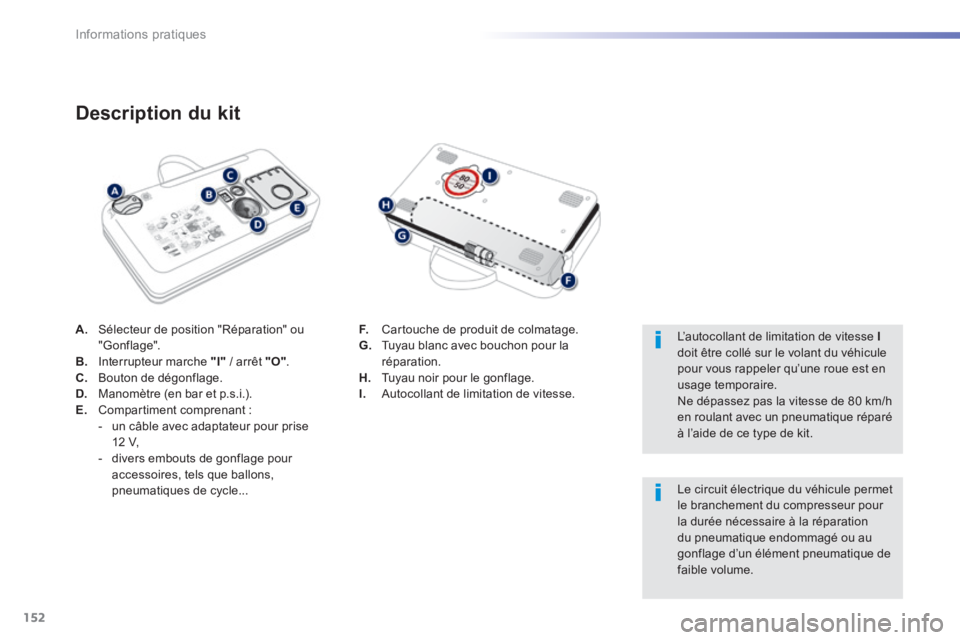

Description du kit
F. Cartouche de produit de colmatage. G. Tuyau blanc avec bouchon pour la réparation. H. Tuyau noir pour le gonflage. I. Autocollant de limitation de vitesse.
L’autocollant de limitation de vitesse Idoit être collé sur le volant du véhicule pour vous rappeler qu’une roue est en usage temporaire. Ne dépassez pas la vitesse de 80 km/h en roulant avec un pneumatique réparé
à l’aide de ce type de kit.
Le circuit électrique du véhicule permet le branchement du compresseur pour la durée nécessaire à la réparation du pneumatique endommagé ou au gonflage d’un élément pneumatique de faible volume.

153
7
Informations pratiques

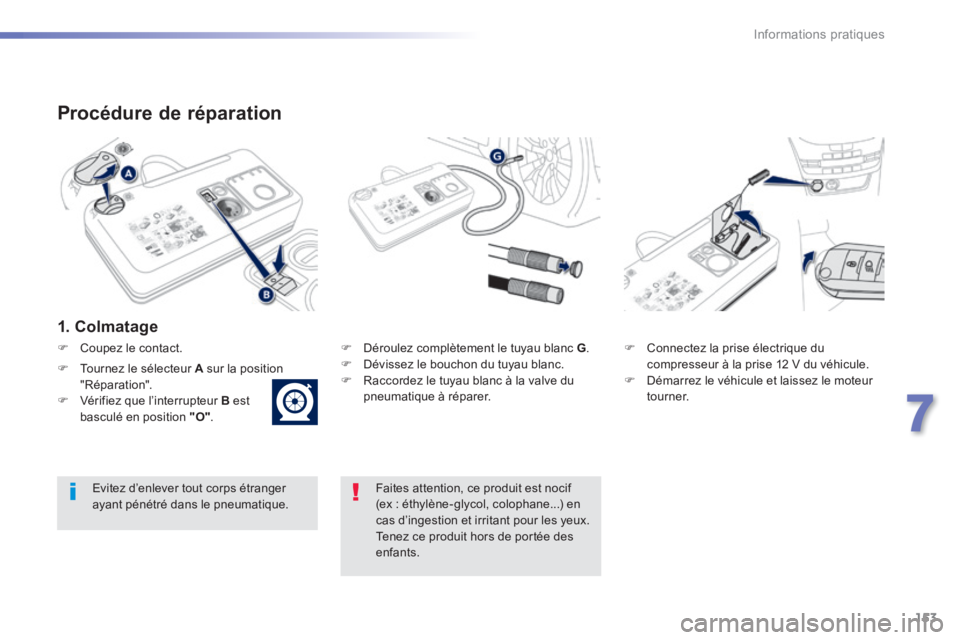

Procédure de réparation
1. Colmatage
 Déroulez complètement le tuyau blanc G .  Dévissez le bouchon du tuyau blanc.  Raccordez le tuyau blanc à la valve du pneumatique à réparer.
 Connectez la prise électrique du compresseur à la prise 12 V du véhicule.  Démarrez le véhicule et laissez le moteur tourner.
Faites attention, ce produit est nocif (ex : éthylène-glycol, colophane...) en cas d’ingestion et irritant pour les yeux. Tenez ce produit hors de portée des enfants.
Evitez d’enlever tout corps étranger ayant pénétré dans le pneumatique.
 Coupez le contact.
 Tournez le sélecteur A sur la position "Réparation".  Vérifiez que l’interrupteur B est basculé en position "O" .

154
Informations pratiques
Ne mettez pas en marche le compresseur avant d’avoir raccordé le tuyau blanc à la valve du pneumatique : le produit de colmatage se répandrait à l ’ex t é r i e u r.

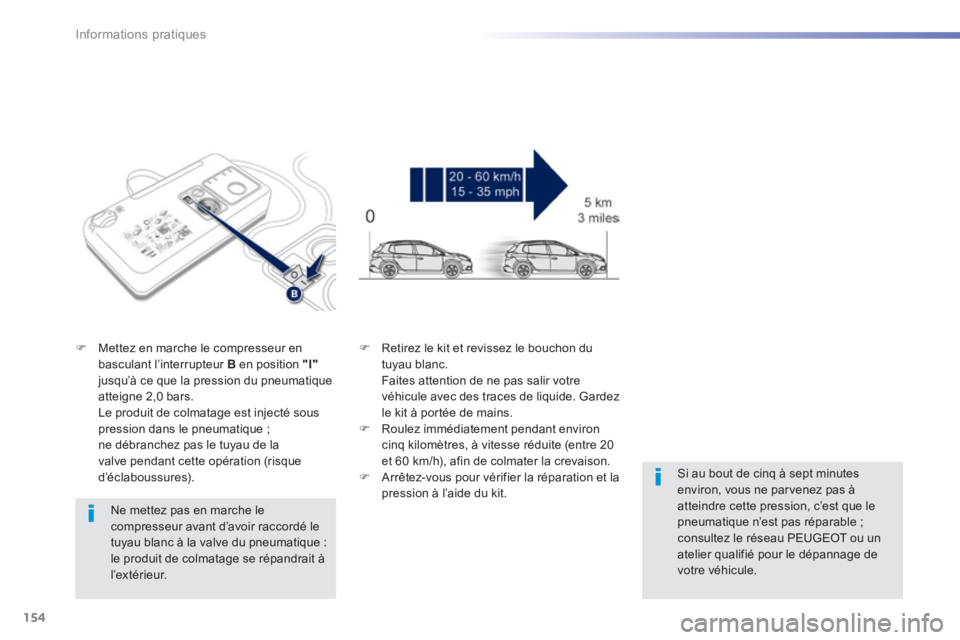

 Mettez en marche le compresseur en basculant l’interrupteur B en position "I"jusqu’à ce que la pression du pneumatique atteigne 2,0 bars. Le produit de colmatage est injecté sous pression dans le pneumatique ;
ne débranchez pas le tuyau de la valve pendant cette opération (risque d’éclaboussures).
 Retirez le kit et revissez le bouchon du tuyau blanc. Faites attention de ne pas salir votre véhicule avec des traces de liquide. Gardez le kit à portée de mains.  Roulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre 20 et 60 km/h), afin de colmater la crevaison.  Arrêtez-vous pour vérifier la réparation et la pression à l’aide du kit.
Si au bout de cinq à sept minutes environ, vous ne parvenez pas à atteindre cette pression, c’est que le pneumatique n’est pas réparable ; consultez le réseau PEUGEOT ou un atelier qualifié pour le dépannage de votre véhicule.

155
7
Informations pratiques

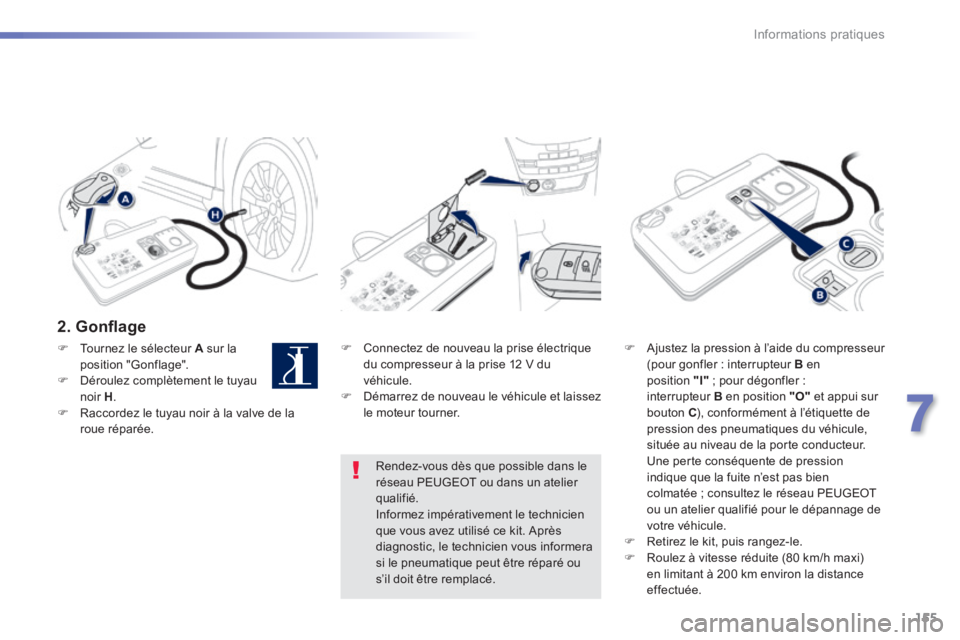

2 . G o n fl a g e
 Connectez de nouveau la prise électrique du compresseur à la prise 12 V du véhicule.  Démarrez de nouveau le véhicule et laissez le moteur tourner.
 Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur B en position "I" ; pour dégonfler : interrupteur B en position "O" et appui sur bouton C ), conformément à l’étiquette de pression des pneumatiques du véhicule,
située au niveau de la porte conducteur. Une perte conséquente de pression indique que la fuite n’est pas bien colmatée ; consultez le réseau PEUGEOT ou un atelier qualifié pour le dépannage de votre véhicule.  Retirez le kit, puis rangez-le.  Roulez à vitesse réduite (80 km/h maxi) en limitant à 200 km environ la distance effectuée.
Rendez-vous dès que possible dans le réseau PEUGEOT ou dans un atelier qualifié. Informez impérativement le technicien que vous avez utilisé ce kit. Après diagnostic, le technicien vous informera si le pneumatique peut être réparé ou s’il doit être remplacé.
 Tournez le sélecteur A sur la position "Gonflage".  Déroulez complètement le tuyau noir H .  Raccordez le tuyau noir à la valve de la roue réparée.

156
Informations pratiques

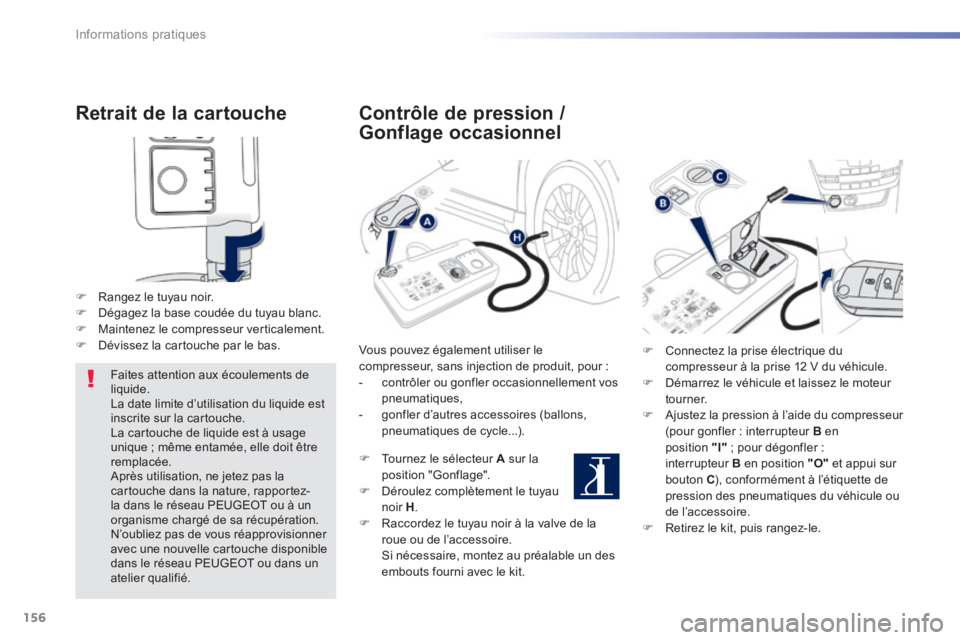

Retrait de la cartouche
 Rangez le tuyau noir.  Dégagez la base coudée du tuyau blanc.  Maintenez le compresseur verticalement.  Dévissez la cartouche par le bas.
Faites attention aux écoulements de liquide. La date limite d’utilisation du liquide est inscrite sur la cartouche. La cartouche de liquide est à usage unique ; même entamée, elle doit être remplacée. Après utilisation, ne jetez pas la cartouche dans la nature, rapportez-la dans le réseau PEUGEOT ou à un organisme chargé de sa récupération. N’oubliez pas de vous réapprovisionner avec une nouvelle cartouche disponible dans le réseau PEUGEOT ou dans un atelier qualifié.
Contrôle de pression /
Gonflage occasionnel
Vous pouvez également utiliser le compresseur, sans injection de produit, pour : - contrôler ou gonfler occasionnellement vos pneumatiques, - gonfler d’autres accessoires (ballons, pneumatiques de cycle...).
 Tournez le sélecteur A sur la position "Gonflage".  Déroulez complètement le tuyau noir H .  Raccordez le tuyau noir à la valve de la roue ou de l’accessoire. Si nécessaire, montez au préalable un des embouts fourni avec le kit.
 Connectez la prise électrique du compresseur à la prise 12 V du véhicule.  Démarrez le véhicule et laissez le moteur tourner.  Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur B en position "I" ; pour dégonfler : interrupteur B en position "O" et appui sur bouton C ), conformément à l’étiquette de pression des pneumatiques du véhicule ou de l’accessoire.  Retirez le kit, puis rangez-le.

157
7
Informations pratiques

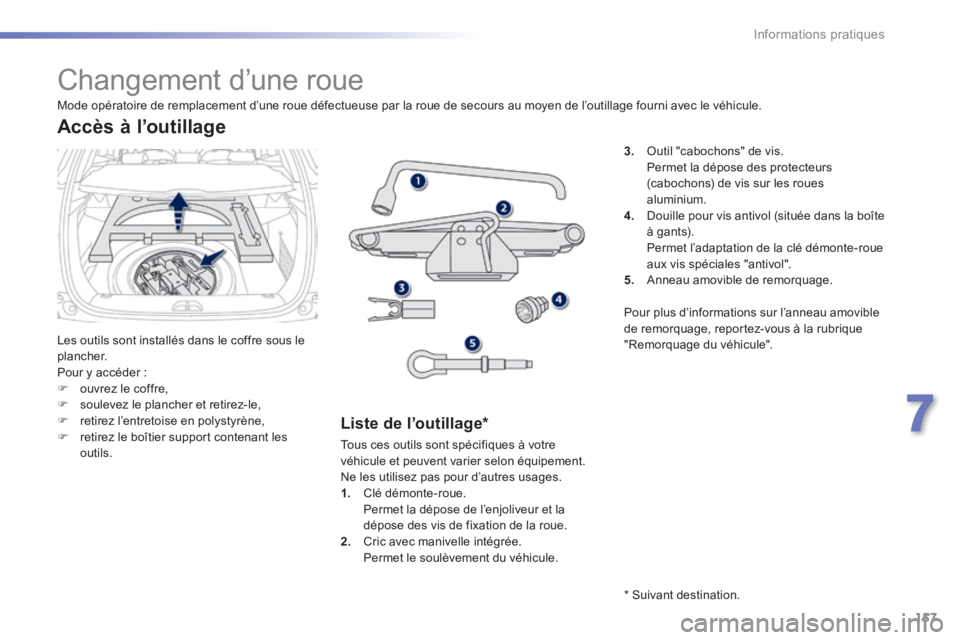

Changement d’une roue
Les outils sont installés dans le coffre sous le plancher. Pour y accéder :  ouvrez le coffre,  soulevez le plancher et retirez-le,  retirez l’entretoise en polystyrène,  retirez le boîtier support contenant les outils.
Accès à l’outillage
Liste de l’outillage *
3. Outil "cabochons" de vis. Permet la dépose des protecteurs (cabochons) de vis sur les roues aluminium. 4. Douille pour vis antivol (située dans la boîte
à gants). Permet l’adaptation de la clé démonte-roue aux vis spéciales "antivol". 5. Anneau amovible de remorquage.
Mode opératoire de remplacement d’une roue défectueuse par la roue de secours au moyen de l’outillage fourni avec le véhicule.
Tous ces outils sont spécifiques à votre véhicule et peuvent varier selon équipement. Ne les utilisez pas pour d’autres usages. 1. Clé démonte-roue. Permet la dépose de l’enjoliveur et la dépose des vis de fixation de la roue. 2. Cric avec manivelle intégrée. Permet le soulèvement du véhicule.
* Suivant destination.
Pour plus d’informations sur l’anneau amovible de remorquage, reportez-vous à la rubrique "Remorquage du véhicule".

158
Informations pratiques
Roue avec enjoliveur
Lors du remontage de la roue , remontez l’enjoliveur en commençant par placer son encoche en regard de la valve, et appuyez sur son pourtour avec la paume de la main.
La roue de secours est installée dans le coffre sous le plancher. Elle est de type "galette". Pour y accéder, voir le paragraphe "Accès aux outillages" de la page précédente.

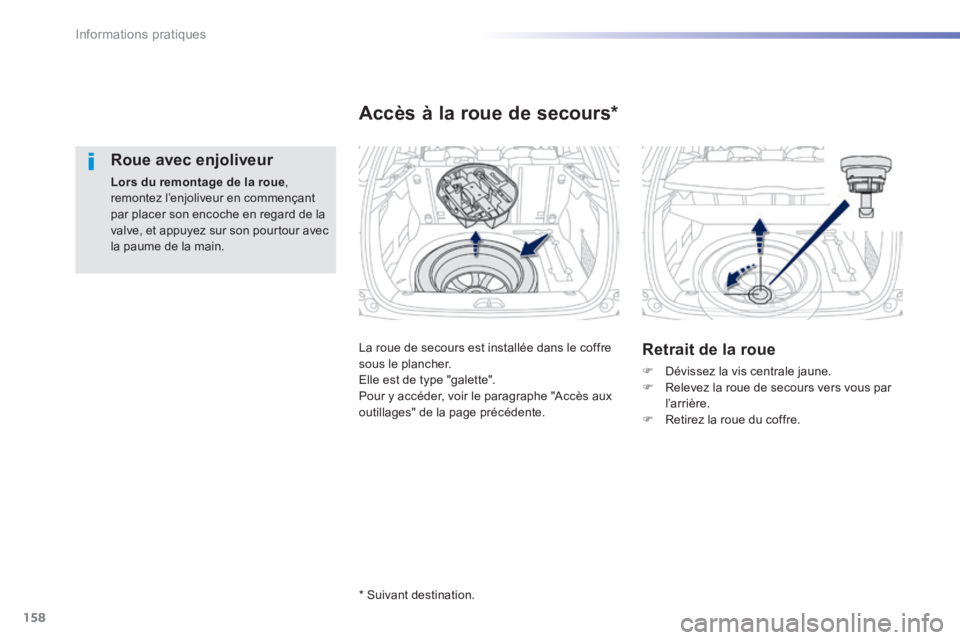

Accès à la roue de secours *
Retrait de la roue
 Dévissez la vis centrale jaune.  Relevez la roue de secours vers vous par l ’ar r i ère.  Retirez la roue du coffre.
* Suivant destination.
