2014 PEUGEOT 2008 Manuel du propriétaire (in French)

167
7
Informations pratiques
Changement des feux de route Changement des feux diurnes / de position (diodes électroluminescentes-LED)
Pour le remplacement de ce type de lampe à diodes, consultez le réseau PEUGEOT ou un atelier qualifié.
Pour le remontage, effectuez ces opérations dans le sens inverse, en orientant l’ergot de positionnement de la lampe vers le bas.
 Retirez le couvercle de protection en tirant sur la languette.  Débranchez le connecteur de la lampe.  Retirez la lampe et remplacez-la.

168
Informations pratiques

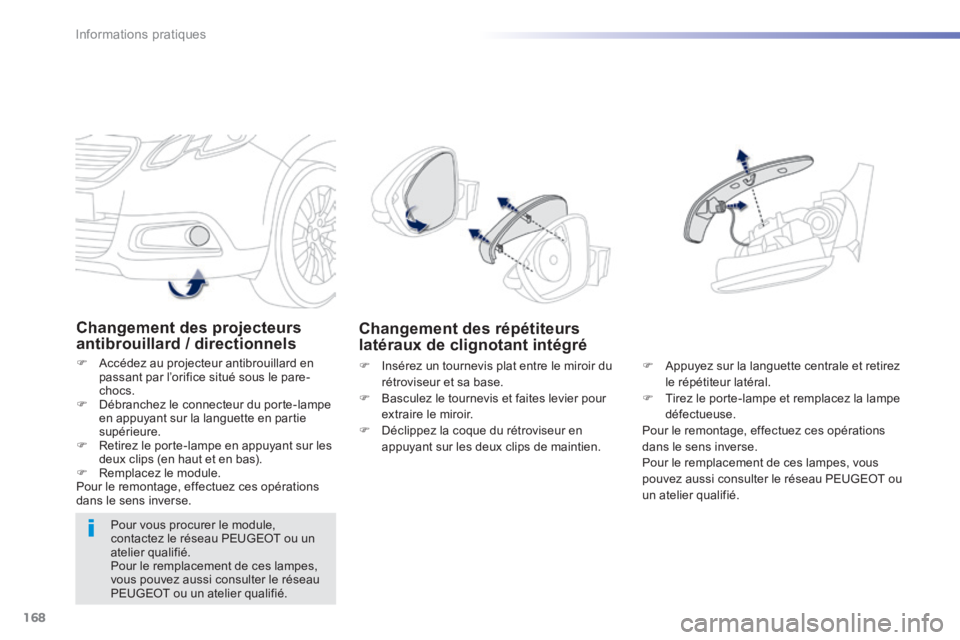

Changement des projecteurs antibrouillard / directionnels
 Accédez au projecteur antibrouillard en passant par l’orifice situé sous le pare-chocs.  Débranchez le connecteur du porte-lampe en appuyant sur la languette en partie supérieure.  Retirez le porte-lampe en appuyant sur les deux clips (en haut et en bas).  Remplacez le module. Pour le remontage, effectuez ces opérations dans le sens inverse.
Changement des répétiteurs latéraux de clignotant intégré
 Appuyez sur la languette centrale et retirez le répétiteur latéral.  Tirez le porte-lampe et remplacez la lampe défectueuse. Pour le remontage, effectuez ces opérations dans le sens inverse. Pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau PEUGEOT ou un atelier qualifié.
 Insérez un tournevis plat entre le miroir du rétroviseur et sa base.  Basculez le tournevis et faites levier pour extraire le miroir.  Déclippez la coque du rétroviseur en appuyant sur les deux clips de maintien.
Pour vous procurer le module, contactez le réseau PEUGEOT ou un atelier qualifié. Pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau PEUGEOT ou un atelier qualifié.

169
7
Informations pratiques

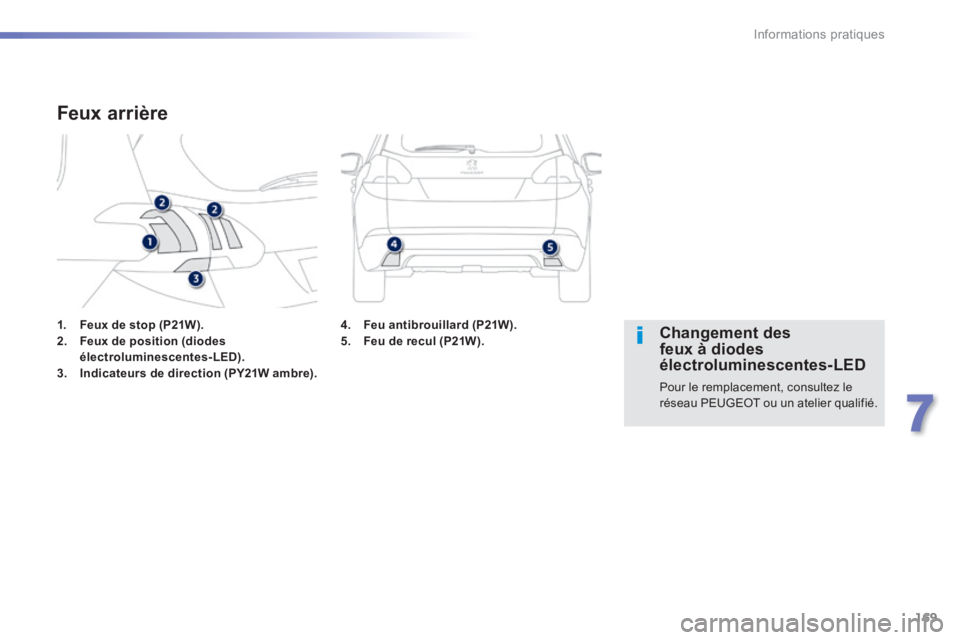

1. Feux de stop (P21W).2. Feux de position (diodes électroluminescentes-LED).3. Indicateurs de direction (PY21W ambre).
Feux arrière
Changement des feux à diodes électroluminescentes-LED
Pour le remplacement, consultez le réseau PEUGEOT ou un atelier qualifié.
4. Feu antibrouillard (P21W).5. Feu de recul (P21W).

170
Informations pratiques
Changement des feux de stop et des indicateurs de direction
Ces lampes se changent depuis l’intérieur du coffre :
 ouvrez le coffre,  retirez la grille d’accès sur la garniture latérale correspondante,  dévissez l’écrou et retirez-le,  débranchez le connecteur du feu,  sortez le feu avec précaution en le tirant dans l’axe vers l’extérieur,
 appuyez sur les languettes de maintien et retirez le porte-lampes,  tournez d’un quart de tour la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse. Veillez à engager le feu dans ses guides en restant bien dans l’axe du véhicule. Serrez sans forcer pour garantir l’étanchéité, mais sans détériorer le feu.

171
7
Informations pratiques
Changement du troisième feu de stop (diodes électroluminescentes-LED)
Consultez le réseau PEUGEOT ou un atelier qualifié.
Changement des feux de plaque minéralogique
Pour vous faciliter le démontage, réalisez cette procédure avec le volet de coffre semi-ouvert.
 Insérez un tournevis fin dans l’encoche à l’extérieur du transparent.  Poussez-le vers l’extérieur.  Retirez le transparent.  Remplacez la lampe défectueuse. Pour le remontage, appuyez sur le transparent pour le clipper.
L’accès se fait en passant la main sous le pare-chocs.  Tournez le porte-lampe d’un huitième de tour et retirez-le.  Remplacez la lampe défectueuse. Pour le remontage, effectuez ces opérations dans le sens inverse.
Changement des feux antibrouillard et de recul
Côté gauche, faites attention de ne pas toucher le pot d’échappement ; risque de brûlures, si vous changez la lampe après la coupure du contact.

172
Informations pratiques

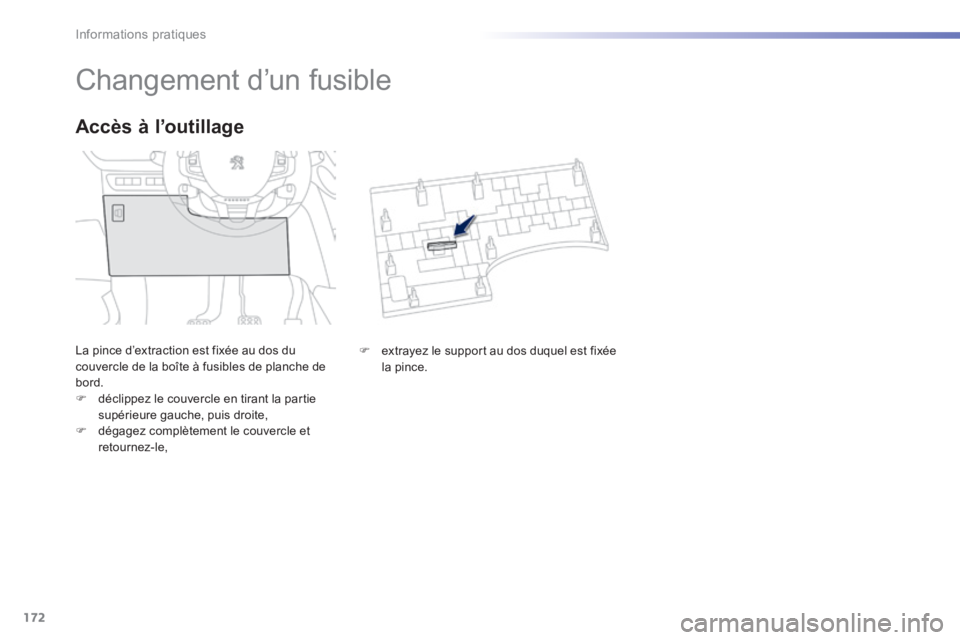

Changement d’un fusible
La pince d’extraction est fixée au dos du couvercle de la boîte à fusibles de planche de bord.  déclippez le couvercle en tirant la partie supérieure gauche, puis droite,  dégagez complètement le couvercle et retournez-le,
Accès à l’outillage
 extrayez le support au dos duquel est fixée la pince.

173
7
Informations pratiques
Pour intervenir sur un fusible, il est impératif :  d’utiliser la pince spéciale pour extraire le fusible de son logement et vérifier l’état de son filament,  de toujours remplacer le fusible défectueux par un fusible d’intensité équivalente (même couleur) ; une intensité différente peut provoquer un dysfonctionnement (risque d’incendie). Si la panne se reproduit peu après le changement du fusible, faites vérifier l’équipement électrique par le réseau PEUGEOT ou par un atelier qualifié.
Remplacement d’un fusible
Avant de remplacer un fusible, il est nécessaire :  de connaître la cause de la panne et d’y remédier,  d’arrêter tous les consommateurs électriques,  d’immobiliser le véhicule et de couper le contact,  de repérer le fusible défectueux à l’aide des tableaux d’affectation et des schémas présentés dans les pages suivantes.
BonMauvais
PEUGEOT décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l’installation d’accessoires auxiliaires
non fournis, non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier lorsque la consommation de l’ensemble des appareils supplémentaires branchés dépasse 10 milliampères.
Installation d’accessoires électriques
Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels. Avant d’installer d’autres équipements ou accessoires électriques sur votre véhicule, consultez le réseau PEUGEOT ou un atelier qualifié.
Le remplacement d’un fusible non mentionné dans les tableaux ci-après pourrait entraîner un dysfonctionnement grave sur votre véhicule. Consultez le réseau PEUGEOT ou un atelier qualifié.
Pince

174
Informations pratiques
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie inférieure de la planche de bord (côté gauche).
Accès aux fusibles
 Voir le paragraphe "Accès à l’outillage".
Fusible N°IntensitéFonctions
F25 A Rétroviseurs extérieurs, projecteurs, prise diagnostic.
F95 A Alarme.
F105 A Boîtier télématique autonome, boîtier servitude remorque.
F115 A Rétroviseur intérieur électrochrome, chauffage additionnel.
F135 A Amplificateur Hi-Fi, aide au stationnement.
F1615 A Prise 12 V avant.
F1715 A Autoradio, autoradio (post-équipement).
F1820 A Écran tactile.
Tableaux des fusibles
