2014 PEUGEOT 2008 Manuale duso (in Italian)

151
7
Informazioni pratiche
Il kit si trova nel contenitore portaoggetti situato sotto al pianale del bagagliaio.
Sistema completo, costituito da un compressore e da un prodotto di riempimento incorporato, che consente una riparazione temporanea del pneumatico per consentire di recarsi all'officina più vicina. È destinato a riparare la maggior parte delle forature che potrebbero compromettere il pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.

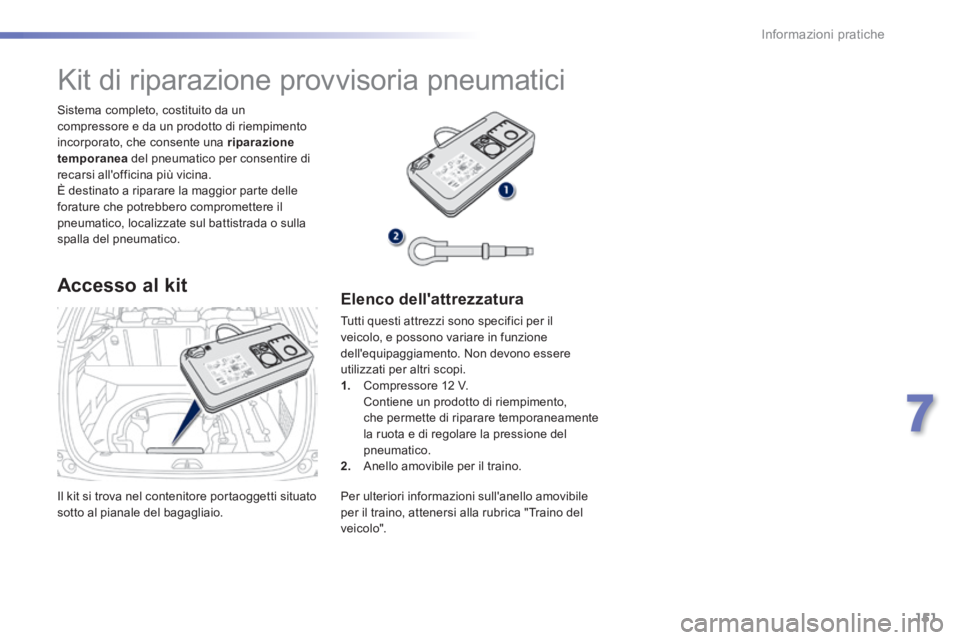

Kit di riparazione provvisoria pneumatici
Accesso al kit Elenco dell'attrezzatura
Tutti questi attrezzi sono specifici per il veicolo, e possono variare in funzione dell'equipaggiamento. Non devono essere utilizzati per altri scopi. 1. Compressore 12 V.
Contiene un prodotto di riempimento, che permette di riparare temporaneamente la ruota e di regolare la pressione del pneumatico. 2. Anello amovibile per il traino.
Per ulteriori informazioni sull'anello amovibile per il traino, attenersi alla rubrica "Traino del veicolo".

152
Informazioni pratiche

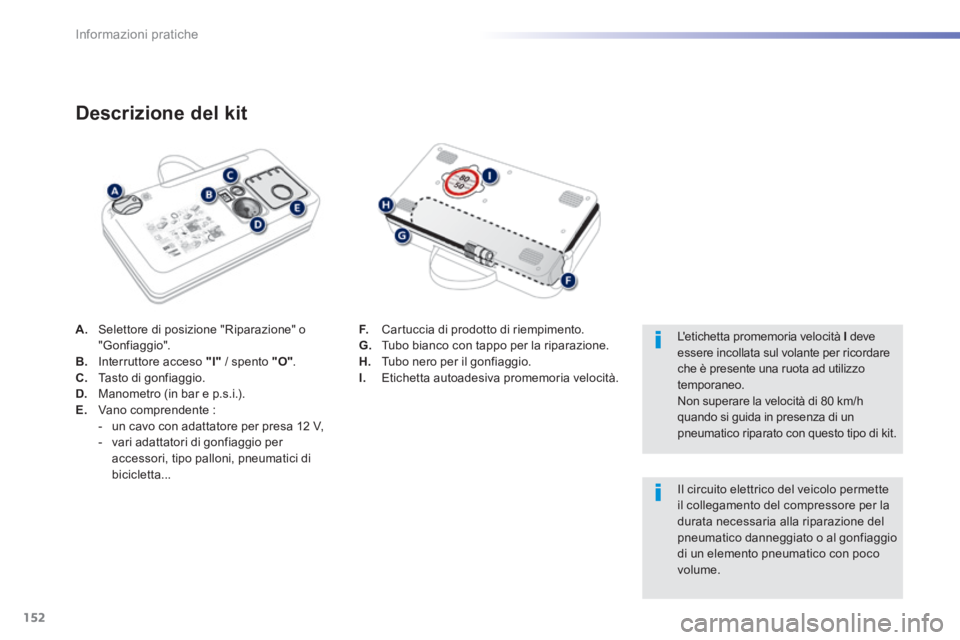

A. Selettore di posizione "Riparazione" o "Gonfiaggio". B. Interruttore acceso "I" / spento "O" . C. Tasto di gonfiaggio. D. Manometro (in bar e p.s.i.). E. Vano comprendente : - un cavo con adattatore per presa 12 V, - vari adattatori di gonfiaggio per accessori, tipo palloni, pneumatici di bicicletta...
Descrizione del kit
F. Cartuccia di prodotto di riempimento. G. Tubo bianco con tappo per la riparazione. H. Tubo nero per il gonfiaggio. I. Etichetta autoadesiva promemoria velocità.
L'etichetta promemoria velocità I deve essere incollata sul volante per ricordare che è presente una ruota ad utilizzo temporaneo. Non superare la velocità di 80 km/h quando si guida in presenza di un
pneumatico riparato con questo tipo di kit.
Il circuito elettrico del veicolo permette il collegamento del compressore per la durata necessaria alla riparazione del pneumatico danneggiato o al gonfiaggio di un elemento pneumatico con poco volume.

153
7
Informazioni pratiche

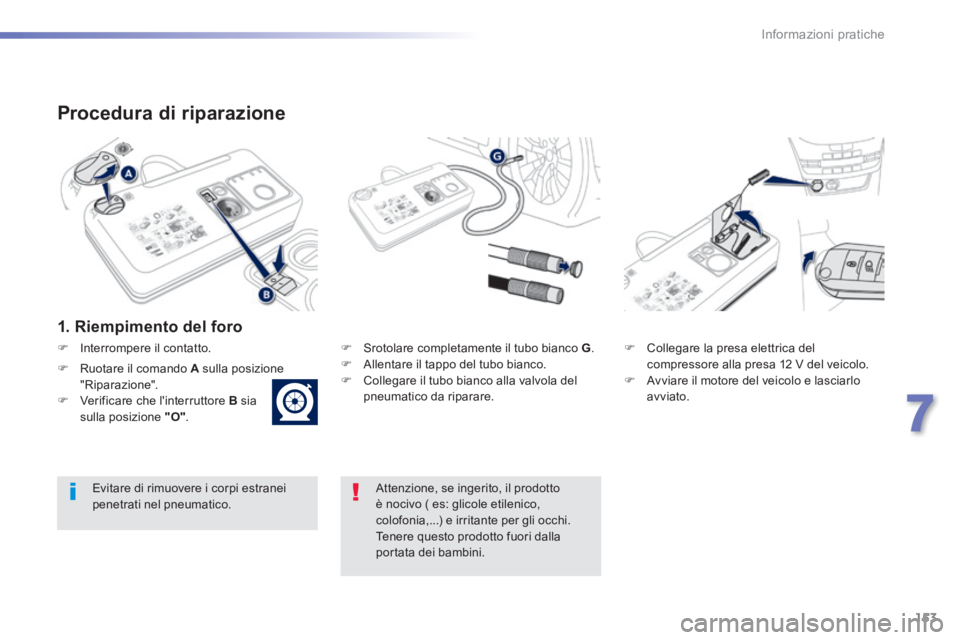

Procedura di riparazione
1. Riempimento del foro
 Srotolare completamente il tubo bianco G .  Allentare il tappo del tubo bianco.  Collegare il tubo bianco alla valvola del pneumatico da riparare.
 Collegare la presa elettrica del compressore alla presa 12 V del veicolo.  Avviare il motore del veicolo e lasciarlo avviato.
Attenzione, se ingerito, il prodotto è nocivo ( es: glicole etilenico, colofonia,...) e irritante per gli occhi. Tenere questo prodotto fuori dalla portata dei bambini.
Evitare di rimuovere i corpi estranei penetrati nel pneumatico.
 Interrompere il contatto.
 Ruotare il comando A sulla posizione "Riparazione".  Verificare che l'interruttore B sia sulla posizione "O" .

154
Informazioni pratiche
Non avviare il compressore prima di aver collegato il tubo bianco alla valvola del pneumatico : il prodotto di riempimento fuoriesce.
 Avviare il compressore portando l'interruttore B in posizione "I" fino a quando la pressione del pneumatico raggiunge i 2,0 bar. Il prodotto di riempimento è iniettato in pressione nel pneumatico ; non scollegare
il tubo dalla valvola durante questa operazione (rischio di schizzi di prodotto).
 Rimuovere il kit e riavvitare il tappo del tubo bianco. Prestare attenzione a non sporcare il veicolo con tracce di liquido. Conservare il kit a portata di mano.  Guidare immediatamente per circa cinque
chilometri, a velocità moderata (tra 20 e 60 km/h) per riempire il foro.  Fermarsi per verificare la riparazione e la pressione con il kit.
Se entro cinque-sette minuti circa, non viene raggiunta la pressione necessaria, significa che il pneumatico non è riparabile ; consultare la rete PEUGEOT o un riparatore qualificato per la riparazione del veicolo.

155
7
Informazioni pratiche

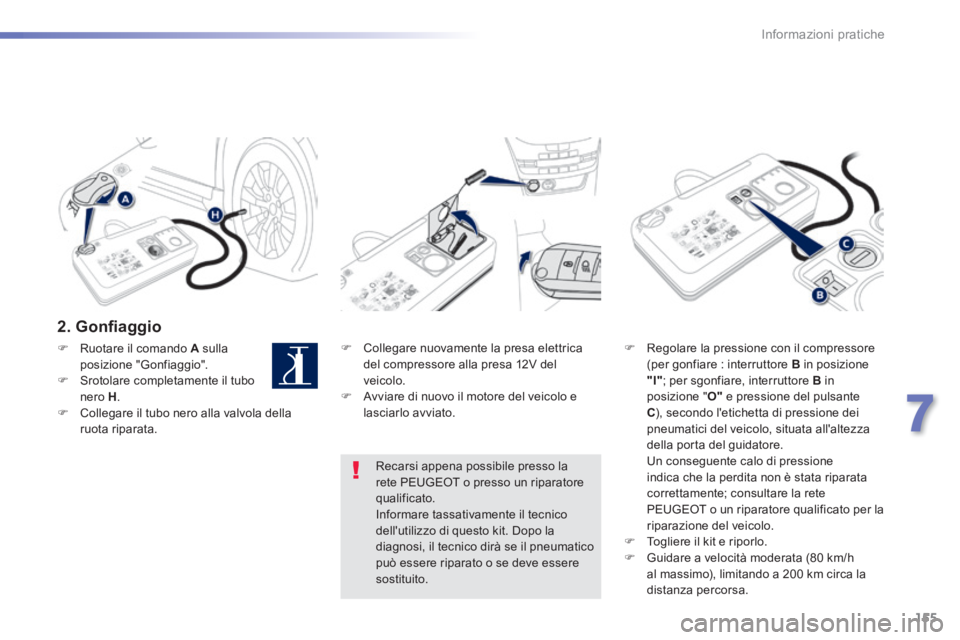

2 . G o n fi a g g i o
 Collegare nuovamente la presa elettrica del compressore alla presa 12V del veicolo.  Avviare di nuovo il motore del veicolo e lasciarlo avviato.
 Regolare la pressione con il compressore (per gonfiare : interruttore B in posizione "I" ; per sgonfiare, interruttore B in posizione " O" e pressione del pulsante C ), secondo l'etichetta di pressione dei pneumatici del veicolo, situata all'altezza
della porta del guidatore. Un conseguente calo di pressione indica che la perdita non è stata riparata correttamente; consultare la rete PEUGEOT o un riparatore qualificato per la riparazione del veicolo.  Togliere il kit e riporlo.  Guidare a velocità moderata (80 km/h al massimo), limitando a 200 km circa la distanza percorsa.
Recarsi appena possibile presso la rete PEUGEOT o presso un riparatore qualificato. Informare tassativamente il tecnico dell'utilizzo di questo kit. Dopo la diagnosi, il tecnico dirà se il pneumatico può essere riparato o se deve essere sostituito.
 Ruotare il comando A sulla posizione "Gonfiaggio".  Srotolare completamente il tubo nero H .  Collegare il tubo nero alla valvola della ruota riparata.

156
Informazioni pratiche

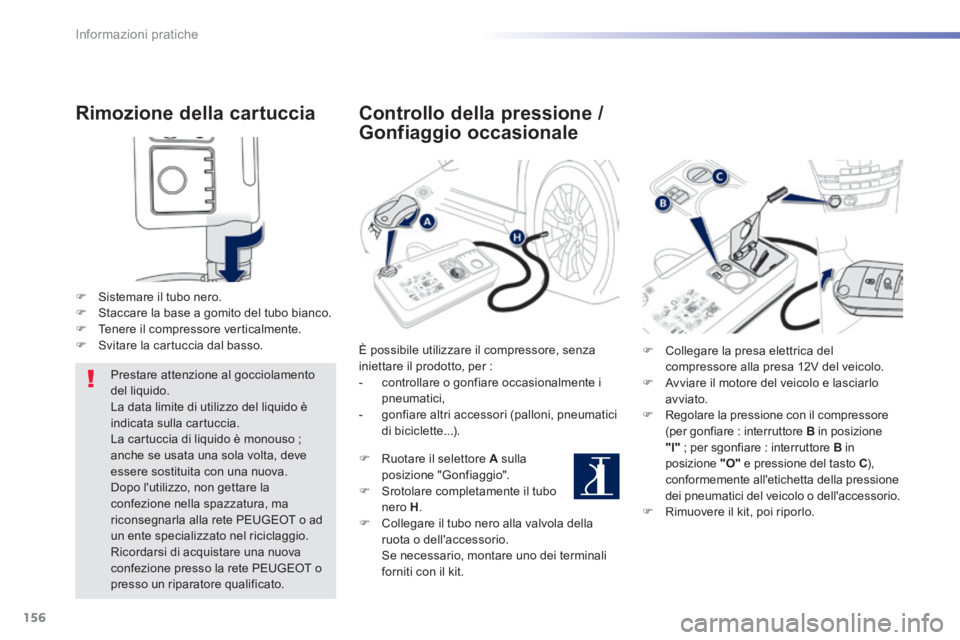

Rimozione della cartuccia
 Sistemare il tubo nero.  Staccare la base a gomito del tubo bianco.  Tenere il compressore verticalmente.  Svitare la cartuccia dal basso.
Prestare attenzione al gocciolamento del liquido. La data limite di utilizzo del liquido è indicata sulla cartuccia. La cartuccia di liquido è monouso ; anche se usata una sola volta, deve essere sostituita con una nuova. Dopo l'utilizzo, non gettare la confezione nella spazzatura, ma riconsegnarla alla rete PEUGEOT o ad
un ente specializzato nel riciclaggio. Ricordarsi di acquistare una nuova confezione presso la rete PEUGEOT o presso un riparatore qualificato.
Controllo della pressione /
Gonfiaggio occasionale
È possibile utilizzare il compressore, senza iniettare il prodotto, per : - controllare o gonfiare occasionalmente i pneumatici, - gonfiare altri accessori (palloni, pneumatici di biciclette...).
 Ruotare il selettore A sulla posizione "Gonfiaggio".  Srotolare completamente il tubo nero H .  Collegare il tubo nero alla valvola della ruota o dell'accessorio. Se necessario, montare uno dei terminali forniti con il kit.
 Collegare la presa elettrica del compressore alla presa 12V del veicolo.  Avviare il motore del veicolo e lasciarlo avviato.  Regolare la pressione con il compressore (per gonfiare : interruttore B in posizione "I" ; per sgonfiare : interruttore B in posizione "O" e pressione del tasto C ), conformemente all'etichetta della pressione dei pneumatici del veicolo o dell'accessorio.  Rimuovere il kit, poi riporlo.

157
7
Informazioni pratiche

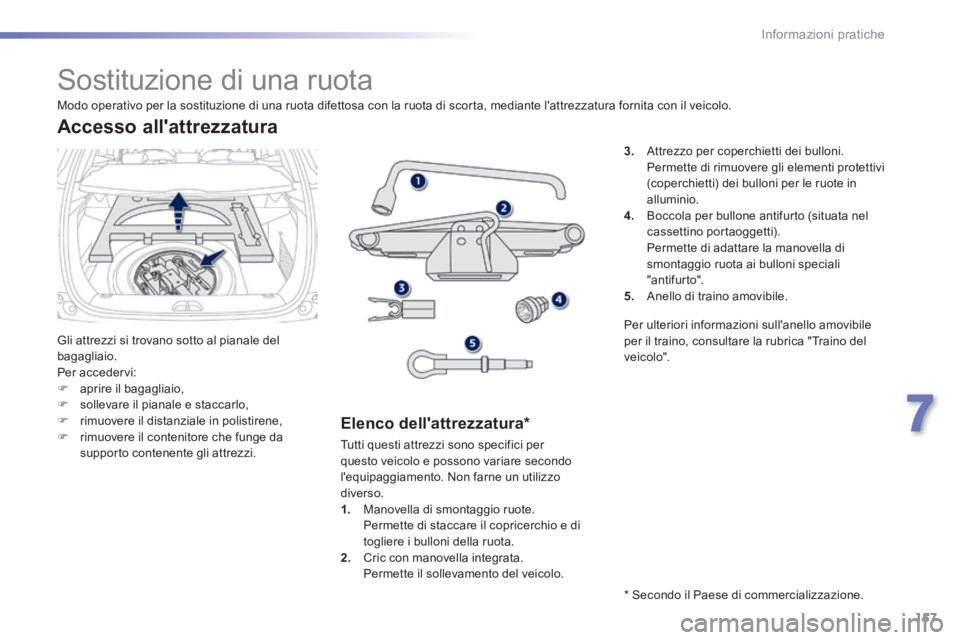

Sostituzione di una ruota
Gli attrezzi si trovano sotto al pianale del bagagliaio. Per accedervi:  aprire il bagagliaio,  sollevare il pianale e staccarlo,  rimuovere il distanziale in polistirene,  rimuovere il contenitore che funge da supporto contenente gli attrezzi.
Accesso all'attrezzatura
Elenco dell'attrezzatura *
3. Attrezzo per coperchietti dei bulloni. Permette di rimuovere gli elementi protettivi (coperchietti) dei bulloni per le ruote in alluminio. 4. Boccola per bullone antifurto (situata nel
cassettino portaoggetti). Permette di adattare la manovella di smontaggio ruota ai bulloni speciali "antifurto". 5. Anello di traino amovibile.
Modo operativo per la sostituzione di una ruota difettosa con la ruota di scorta, mediante l'attrezzatura fornita con il veicolo.
Tutti questi attrezzi sono specifici per questo veicolo e possono variare secondo l'equipaggiamento. Non farne un utilizzo diverso. 1. Manovella di smontaggio ruote. Permette di staccare il copricerchio e di togliere i bulloni della ruota. 2. Cric con manovella integrata. Permette il sollevamento del veicolo.
* Secondo il Paese di commercializzazione.
Per ulteriori informazioni sull'anello amovibile per il traino, consultare la rubrica "Traino del veicolo".

158
Informazioni pratiche

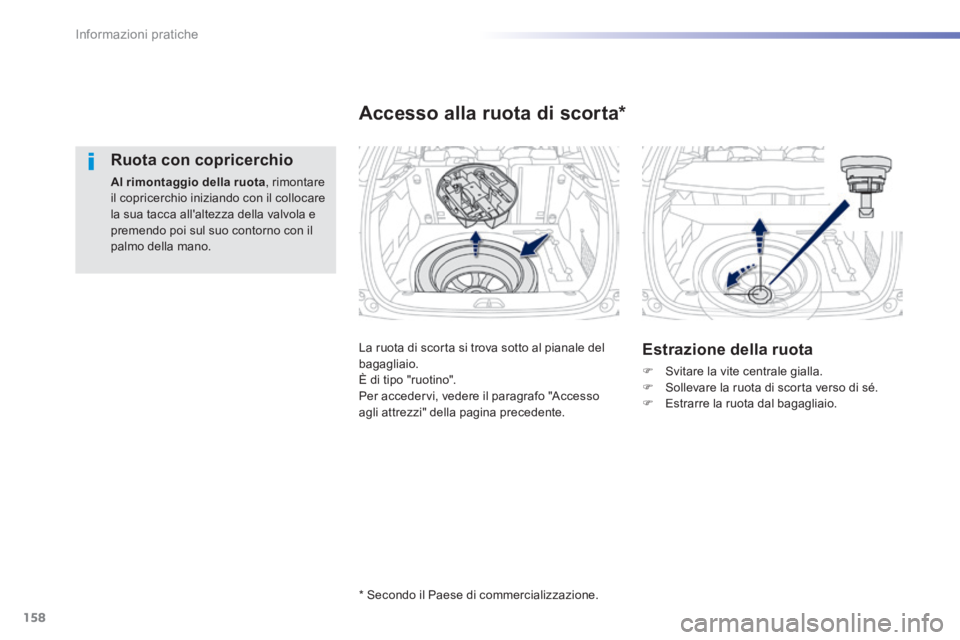

Ruota con copricerchio
Al rimontaggio della ruota , rimontare il copricerchio iniziando con il collocare la sua tacca all'altezza della valvola e premendo poi sul suo contorno con il palmo della mano.
La ruota di scorta si trova sotto al pianale del bagagliaio. È di tipo "ruotino". Per accedervi, vedere il paragrafo "Accesso agli attrezzi" della pagina precedente.
Accesso alla ruota di scorta *
Estrazione della ruota
 Svitare la vite centrale gialla.  Sollevare la ruota di scorta verso di sé.  Estrarre la ruota dal bagagliaio.
* Secondo il Paese di commercializzazione.
