2014 PEUGEOT 2008 Manual de utilização (in Portuguese)

167
7
Informações práticas

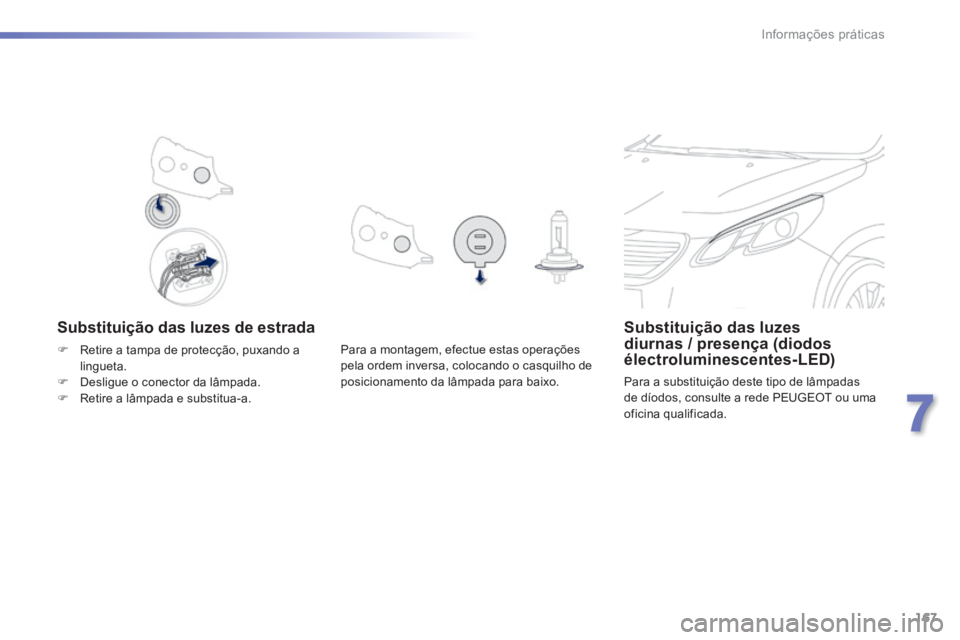

Substituição das luzes de estrada Substituição das luzes diurnas / presença (diodos électroluminescentes-LED)
Para a substituição deste tipo de lâmpadas de díodos, consulte a rede PEUGEOT ou uma oficina qualificada.
Para a montagem, efectue estas operações pela ordem inversa, colocando o casquilho de posicionamento da lâmpada para baixo.
 Retire a tampa de protecção, puxando a lingueta.  Desligue o conector da lâmpada. Retire a lâmpada e substitua-a.

168
Informações práticas

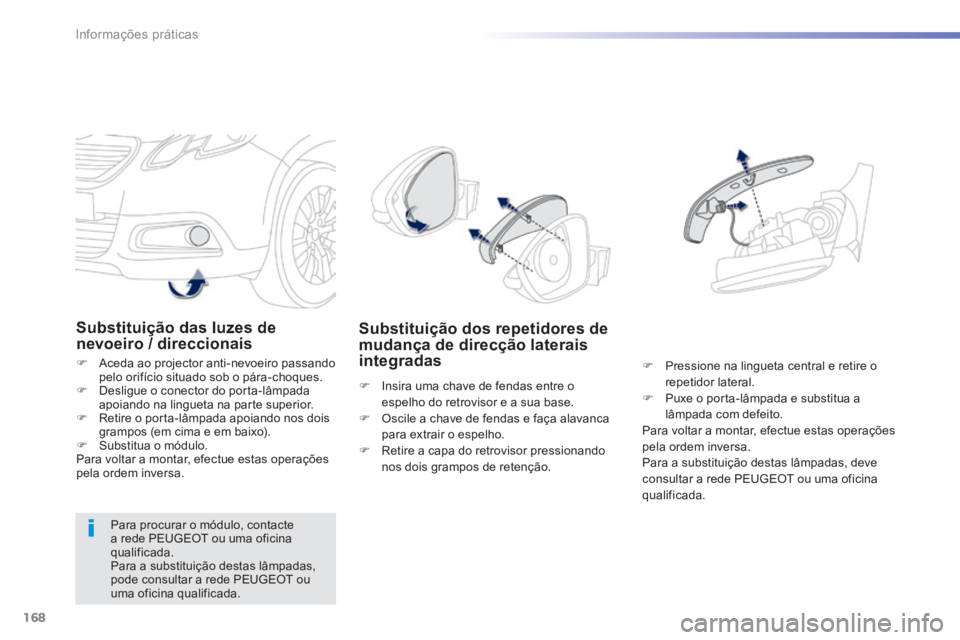

Substituição das luzes de nevoeiro / direccionais
 Aceda ao projector anti-nevoeiro passando pelo orifício situado sob o pára-choques.  Desligue o conector do porta-lâmpada apoiando na lingueta na parte superior.  Retire o porta-lâmpada apoiando nos dois grampos (em cima e em baixo).  Substitua o módulo. Para voltar a montar, efectue estas operações pela ordem inversa.
Substituição dos repetidores de mudança de direcção laterais integradas  Pressione na lingueta central e retire o repetidor lateral.  Puxe o porta-lâmpada e substitua a lâmpada com defeito. Para voltar a montar, efectue estas operações pela ordem inversa. Para a substituição destas lâmpadas, deve consultar a rede PEUGEOT ou uma oficina qualificada.
 Insira uma chave de fendas entre o espelho do retrovisor e a sua base.  Oscile a chave de fendas e faça alavanca para extrair o espelho.  Retire a capa do retrovisor pressionando nos dois grampos de retenção.
Para procurar o módulo, contacte a rede PEUGEOT ou uma oficina qualificada. Para a substituição destas lâmpadas, pode consultar a rede PEUGEOT ou uma oficina qualificada.

169
7
Informações práticas

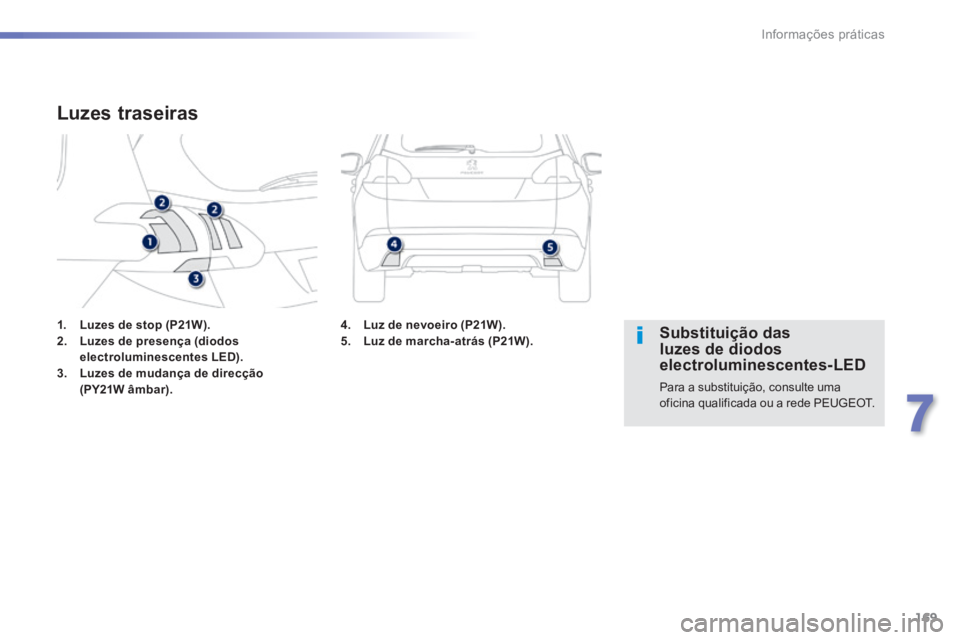

1. Luzes de stop (P21W).2. Luzes de presença (diodos electroluminescentes LED).3. Luzes de mudança de direcção (PY21W âmbar).
Luzes traseiras
Substituição das luzes de diodos electroluminescentes-LED
Para a substituição, consulte uma oficina qualificada ou a rede PEUGEOT.
4. Luz de nevoeiro (P21W).5. Luz de marcha-atrás (P21W).

170
Informações práticas

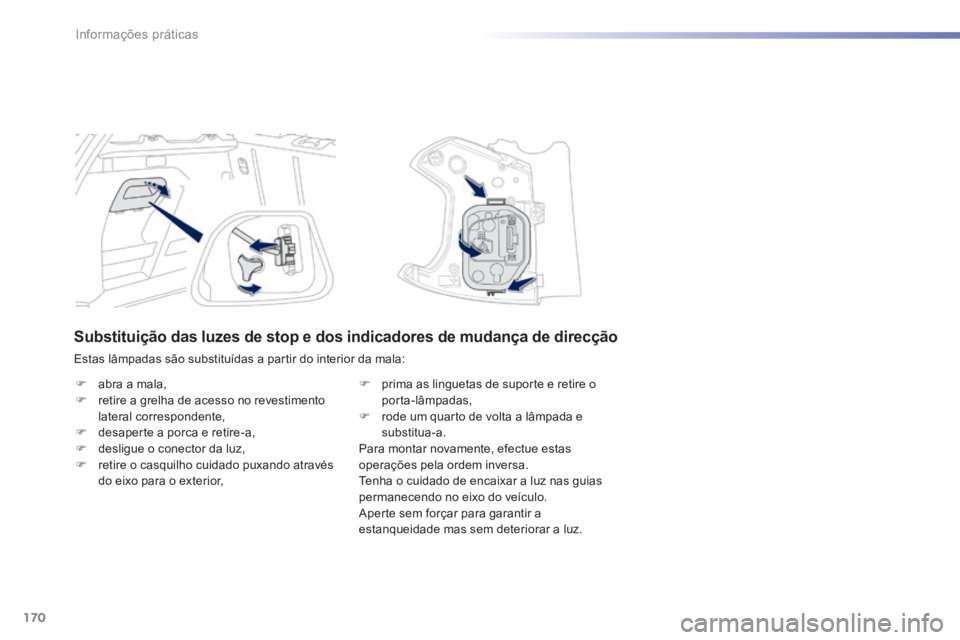

Substituição das luzes de stop e dos indicadores de mudança de direcção
Estas lâmpadas são substituídas a partir do interior da mala:
 abra a mala,  retire a grelha de acesso no revestimento lateral correspondente,  desaperte a porca e retire-a,  desligue o conector da luz,  retire o casquilho cuidado puxando através do eixo para o exterior,
 prima as linguetas de suporte e retire o porta-lâmpadas,  rode um quarto de volta a lâmpada e substitua-a. Para montar novamente, efectue estas operações pela ordem inversa. Tenha o cuidado de encaixar a luz nas guias permanecendo no eixo do veículo. Aperte sem forçar para garantir a estanqueidade mas sem deteriorar a luz.

171
7
Informações práticas

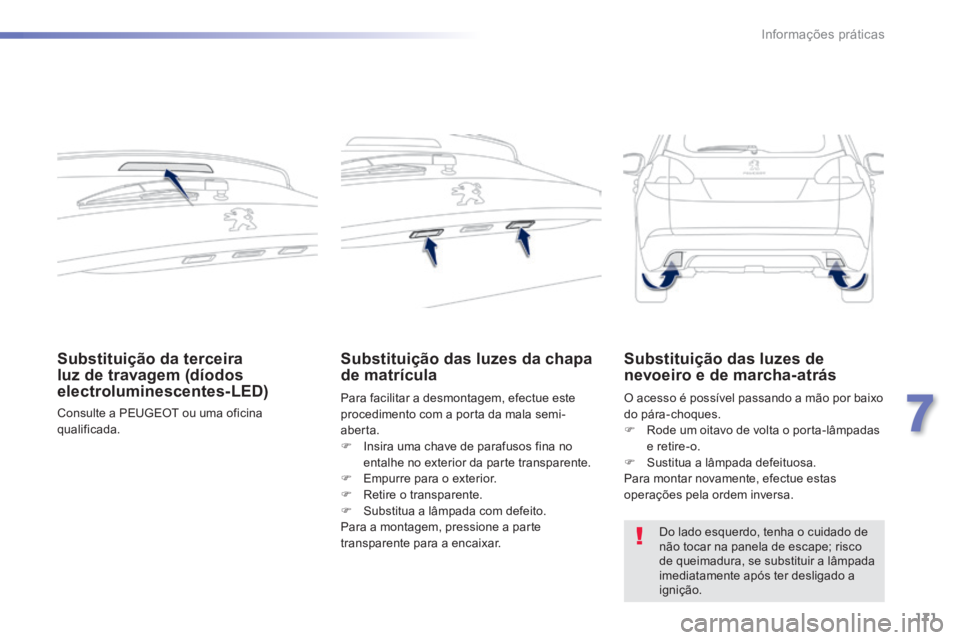

Substituição da terceira luz de travagem (díodos electroluminescentes-LED)
Consulte a PEUGEOT ou uma oficina qualificada.
Substituição das luzes da chapa de matrícula
Para facilitar a desmontagem, efectue este procedimento com a porta da mala semi-aberta.  Insira uma chave de parafusos fina no entalhe no exterior da parte transparente.  Empurre para o exterior.  Retire o transparente.  Substitua a lâmpada com defeito. Para a montagem, pressione a parte
transparente para a encaixar.
O acesso é possível passando a mão por baixo do pára-choques.  Rode um oitavo de volta o porta-lâmpadas e retire-o.  Sustitua a lâmpada defeituosa. Para montar novamente, efectue estas operações pela ordem inversa.
Substituição das luzes de nevoeiro e de marcha-atrás
Do lado esquerdo, tenha o cuidado de não tocar na panela de escape; risco de queimadura, se substituir a lâmpada imediatamente após ter desligado a ignição.

172
Informações práticas
Substituir um fusível
A pinça de extracção encontra-se fixa na parte de trás da tampa da caixa de fusíveis do painel de bordo.  desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita,
 liberte totalmente a tampa e rode-a,

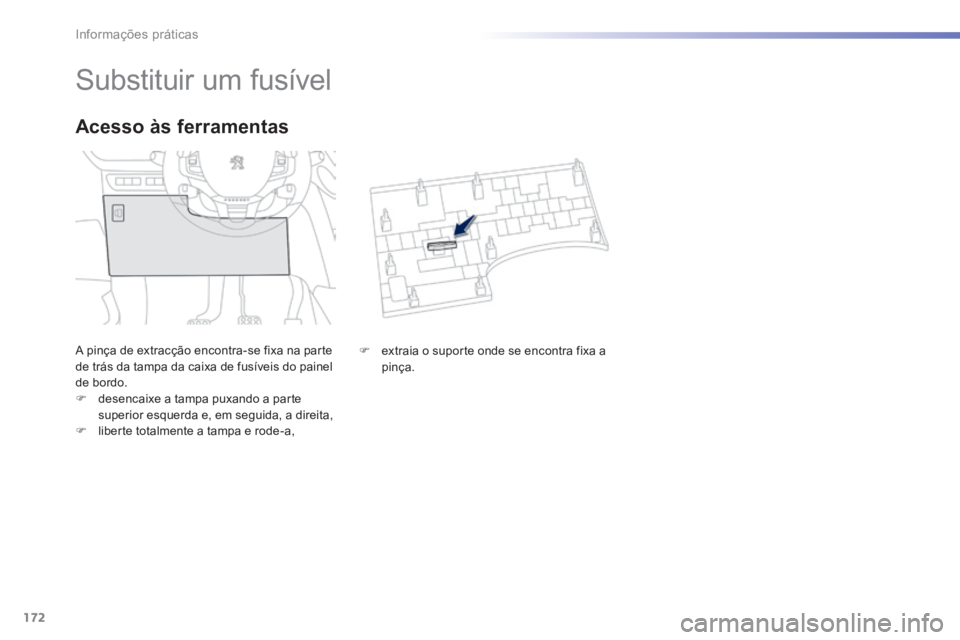

Acesso às ferramentas
 extraia o suporte onde se encontra fixa a pinça.

173
7
Informações práticas
Para efectuar uma intervenção num fusível, é imperativo:  utilizar a pinça especial para extrair o fusível do respectivo compartimento e verificar o estado do filamento.  substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente poderá provocar um problema de funcionamento (risco de incêndio). Se a avaria se reproduzir pouco depois da substituição do fusível, solicite a verificação do equipamento eléctrico pela rede PEUGEOT ou por uma oficina qualificada.
Substituir um fusível
Antes de substituir um fusível, é necessário:  conhecer a causa da avaria e solucioná-la,  desligar todos os consumidores eléctricos,  imobilizar o veículo e desligar a ignição,  identificar o fusível com defeito através das tabelas de atribuição e dos esquemas apresentados nas páginas seguintes.
CorrectoIncorrecto
A PEUGEOT declina toda a responsabilidade por custos associados à reparação do veículo ou avarias resultantes da instalação de acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOT e não instalados de acordo com as prescrições, em particular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.
Instalação de acessórios eléctricos
O circuito eléctrico do veículo foi concebido para funcionar com equipamentos de série ou opcionais. Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consulte a rede PEUGEOT ou uma oficina qualificada.
A substituição de um fusível não mencionado nas tabelas apresentadas em seguida poderá dar origem a um problema de funcionamento grave no seu veículo. Consulte a rede PEUGEOT ou uma oficina qualificada.
Pinça

174
Informações práticas

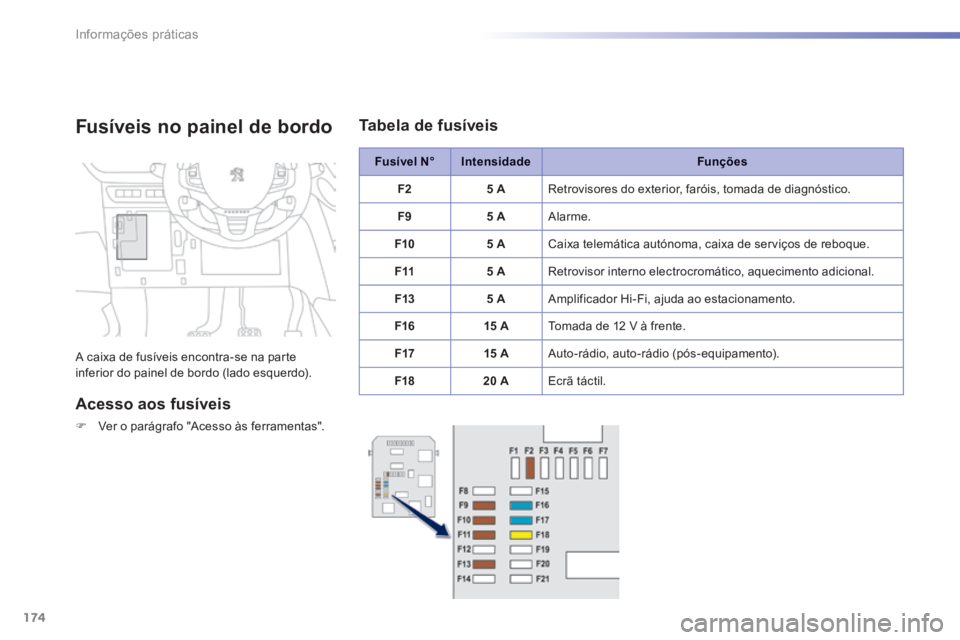

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
 Ver o parágrafo "Acesso às ferramentas".
Fusível N°IntensidadeFunções
F25 A Retrovisores do exterior, faróis, tomada de diagnóstico.
F95 A Alarme.
F105 A Caixa telemática autónoma, caixa de serviços de reboque.
F115 A Retrovisor interno electrocromático, aquecimento adicional.
F135 A Amplificador Hi-Fi, ajuda ao estacionamento.
F1615 A Tomada de 12 V à frente.
F1715 A Auto-rádio, auto-rádio (pós-equipamento).
F1820 A Ecrã táctil.
Tabela de fusíveis
