2014 PEUGEOT 108 Manual del propietario (in Spanish)

143
B3_es_Chap09_info-pratiques_ed01-2014

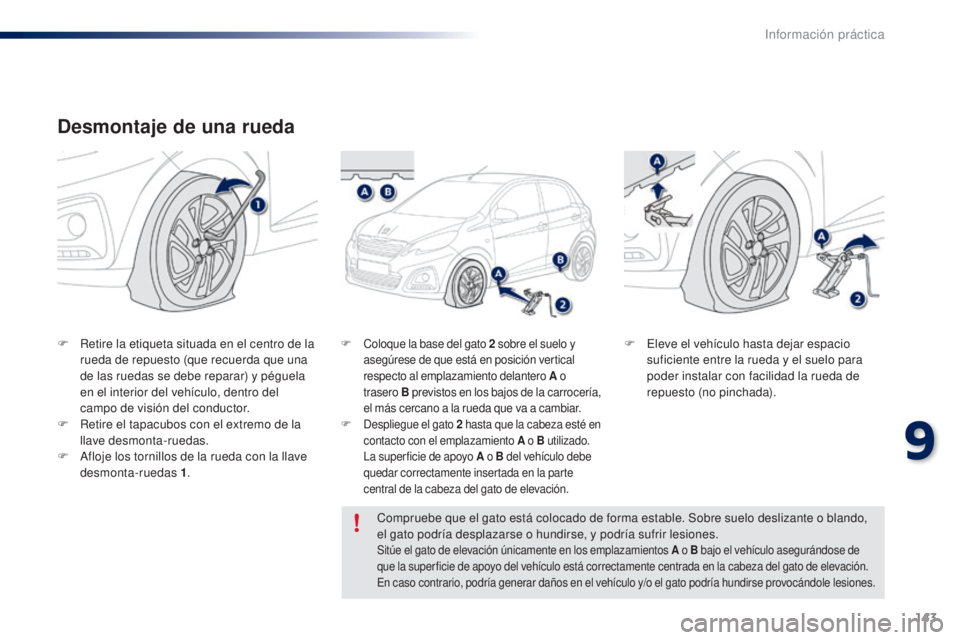

Desmontaje de una rueda
F Retire la etiqueta situada en el centro de la rueda de repuesto (que recuerda que una
de las ruedas se debe reparar) y péguela
en el interior del vehículo, dentro del
campo de visión del conductor.
F

R
etire el tapacubos con el extremo de la
llave desmonta-ruedas.
F

A
floje los tornillos de la rueda con la llave
desmonta-ruedas 1 .F Coloque la base del gato 2 s obre el suelo y
asegúrese de que está en posición vertical
respecto al emplazamiento delantero A o
trasero B previstos en los bajos de la carrocería,
el más cercano a la rueda que va a cambiar.
F Despliegue el gato 2 h asta que la cabeza esté en
contacto con el emplazamiento A o B utilizado.
La super ficie de apoyo A o B del vehículo debe
quedar correctamente insertada en la parte
central de la cabeza del gato de elevación.
F Eleve el vehículo hasta dejar espacio suficiente entre la rueda y el suelo para
poder instalar con facilidad la rueda de
repuesto (no pinchada).
Compruebe que el gato está colocado de forma estable. Sobre suelo deslizante o blando,
el gato podría desplazarse o hundirse, y podría sufrir lesiones.
Sitúe el gato de elevación únicamente en los emplazamientos A o B bajo el vehículo asegurándose de
que la super ficie de apoyo del vehículo está correctamente centrada en la cabeza del gato de elevación.
En caso contrario, podría generar daños en el vehículo y/o el gato podría hundirse provocándole lesiones.
9
Información práctica

144
B3_es_Chap09_info-pratiques_ed01-2014

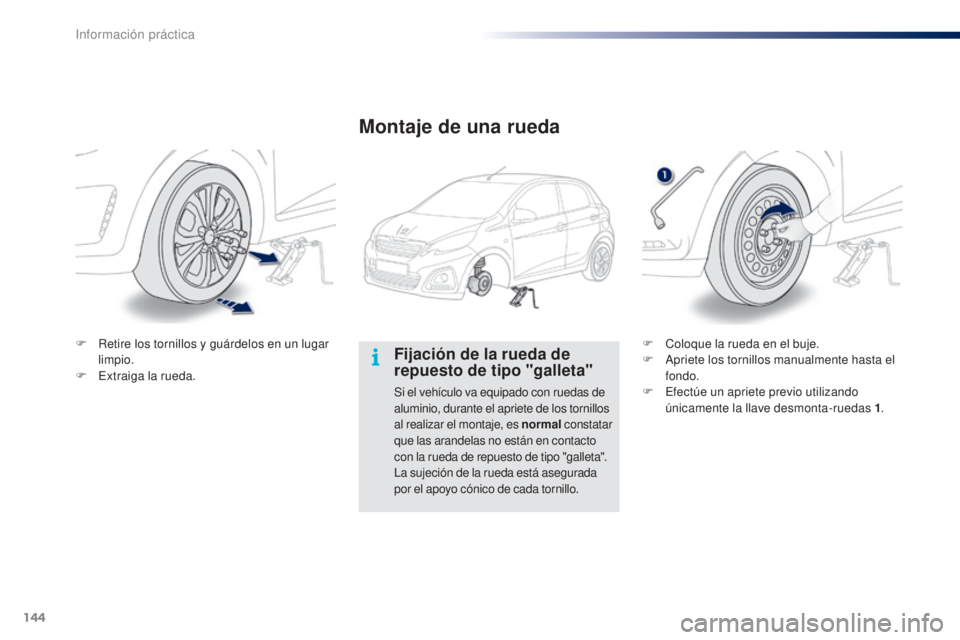

Fijación de la rueda de
repuesto de tipo "galleta"
Si el vehículo va equipado con ruedas de
aluminio, durante el apriete de los tornillos
al realizar el montaje, es normal constatar
que las arandelas no están en contacto
con la rueda de repuesto de tipo "galleta".
La sujeción de la rueda está asegurada
por el apoyo cónico de cada tornillo. F

C
oloque la rueda en el buje.
F
A
priete los tornillos manualmente hasta el
fondo.
F E fectúe un apriete previo utilizando
únicamente la llave desmonta-ruedas 1 .
Montaje de una rueda
F Retire los tornillos y guárdelos en un lugar
limpio.
F

E
xtraiga la rueda.
Información práctica

145
B3_es_Chap09_info-pratiques_ed01-2014

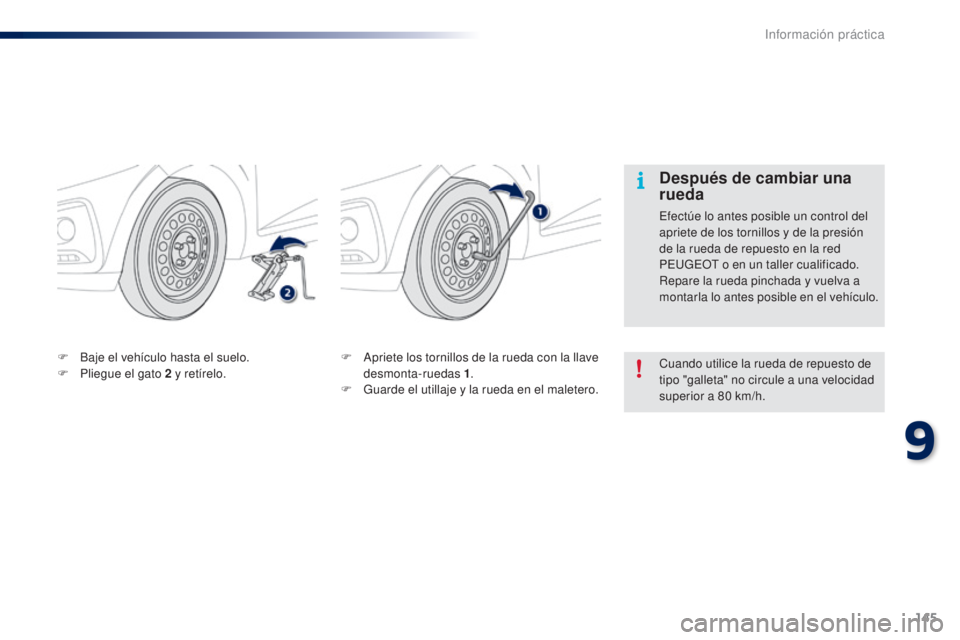

F Apriete los tornillos de la rueda con la llave desmonta-ruedas 1 .
F

G
uarde el utillaje y la rueda en el maletero.
F
B
aje el vehículo hasta el suelo.
F
P
liegue el gato 2

y retírelo.
Después de cambiar una
rueda
Efectúe lo antes posible un control del
apriete de los tornillos y de la presión
de la rueda de repuesto en la red
PEUGEOT o en un taller cualificado.
Repare la rueda pinchada y vuelva a
montarla lo antes posible en el vehículo.
Cuando utilice la rueda de repuesto de
tipo "galleta" no circule a una velocidad
superior a 80
km/h.
9
Información práctica

146
B3_es_Chap09_info-pratiques_ed01-2014

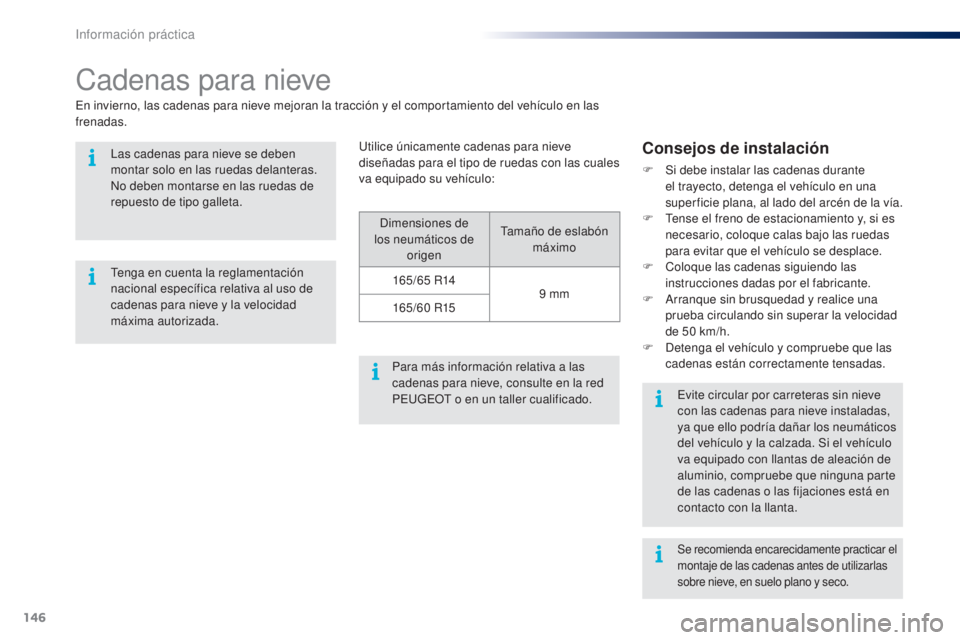

Cadenas para nieve
En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en las
frenadas.
Consejos de instalación
F Si debe instalar las cadenas durante el trayecto, detenga el vehículo en una
super ficie plana, al lado del arcén de la vía.
F

T
ense el freno de estacionamiento y, si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.
F

C
oloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
F

A
rranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50
km/h.
F

D
etenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Tenga en cuenta la reglamentación
nacional específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada. Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta.
Evite circular por carreteras sin nieve
con las cadenas para nieve instaladas,
ya que ello podría dañar los neumáticos
del vehículo y la calzada. Si el vehículo
va equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con las cuales
va equipado su vehículo:
Dimensiones de
los neumáticos de origen Tamaño de eslabón
máximo
165/65


R14 9

mm
165/60


R15
Para más información relativa a las
cadenas para nieve, consulte en la red
PEUGEOT o en un taller cualificado.
Se recomienda encarecidamente practicar el
montaje de las cadenas antes de utilizarlas
sobre nieve, en suelo plano y seco.
Información práctica

147
B3_es_Chap09_info-pratiques_ed01-2014

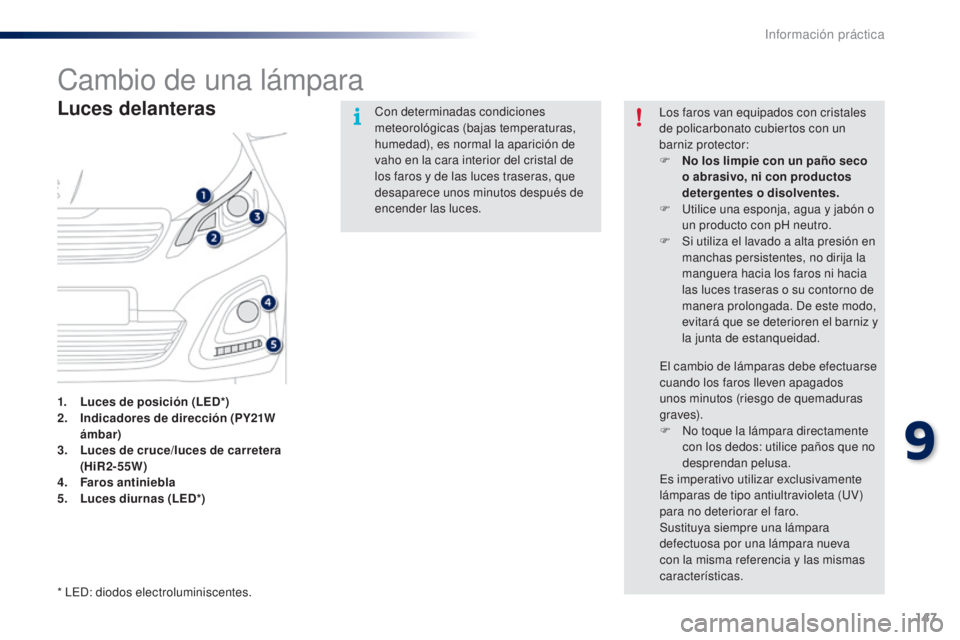

Cambio de una lámpara
Luces delanteras
1. Luces de posición (LED*)
2. Indicadores de dirección (PY21W
ámbar)
3.
L

uces de cruce/luces de carretera
(HiR2-55W)
4.
F

aros antiniebla
5.
L

uces diurnas (LED*) Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
U
tilice una esponja, agua y jabón o
un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F

N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
* LED: diodos electroluminiscentes.
9
Información práctica

148
B3_es_Chap09_info-pratiques_ed01-2014

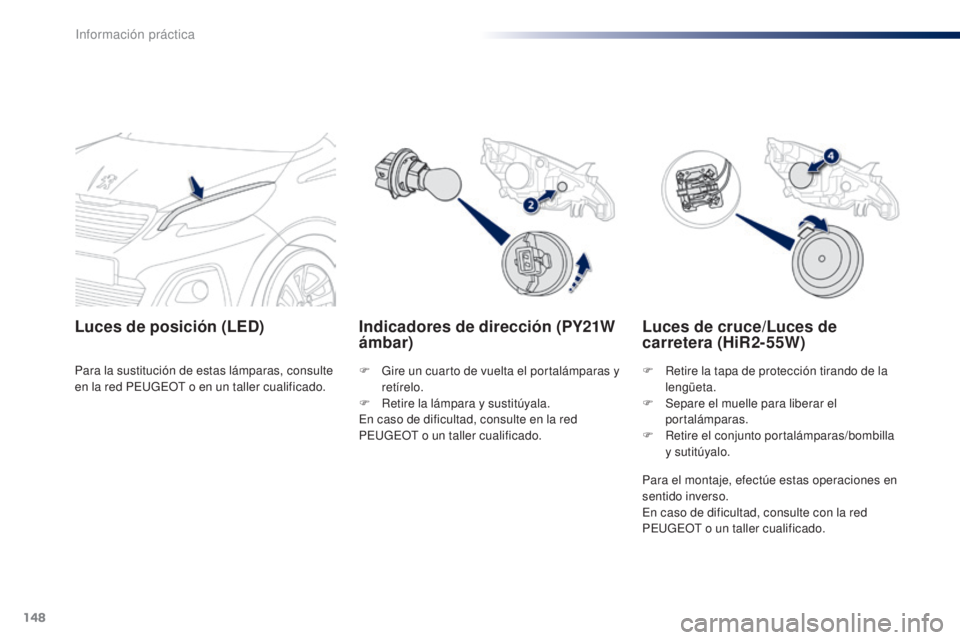

Indicadores de dirección (PY21W
ámbar)
Luces de posición (LED)
F Gire un cuarto de vuelta el portalámparas y
retírelo.
F

R
etire la lámpara y sustitúyala.
En caso de dificultad, consulte en la red
PEUGEOT o un taller cualificado.
Para la sustitución de estas lámparas, consulte
en la red PEUGEOT o en un taller cualificado.
Luces de cruce/Luces de
carretera (HiR2-55W)
F Retire la tapa de protección tirando de la
lengüeta.
F

S
epare el muelle para liberar el
portalámparas.
F

R
etire el conjunto portalámparas/bombilla
y sutitúyalo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de dificultad, consulte con la red
PEUGEOT o un taller cualificado.
Información práctica

149
B3_es_Chap09_info-pratiques_ed01-2014

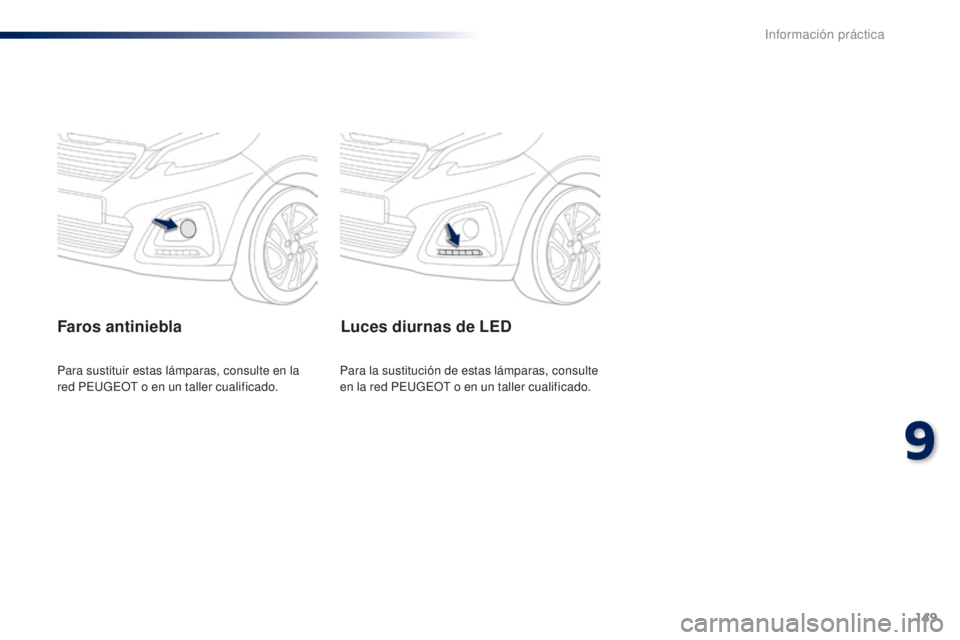

Luces diurnas de LED
Para la sustitución de estas lámparas, consulte
en la red PEUGEOT o en un taller cualificado.
Para sustituir estas lámparas, consulte en la
red PEUGEOT o en un taller cualificado.
Faros antiniebla
9
Información práctica

150
B3_es_Chap09_info-pratiques_ed01-2014

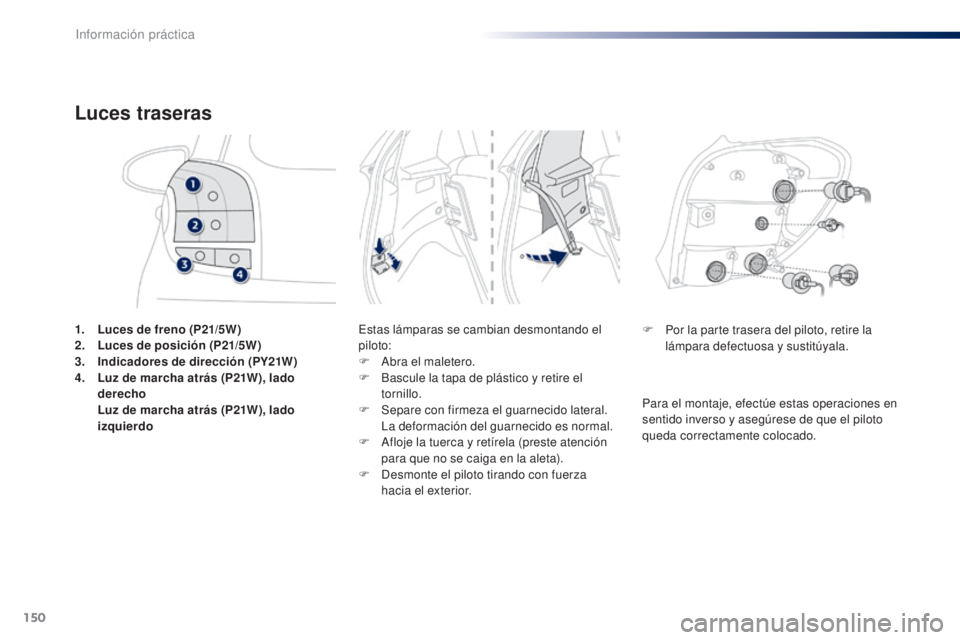

1. Luces de freno (P21/5W)
2. Luces de posición (P21/5W)
3.
I

ndicadores de dirección (PY21W)
4.
L

uz de marcha atrás (P21W), lado
derecho


L
uz de marcha atrás (P21W), lado
izquierdo
Luces traseras
Estas lámparas se cambian desmontando el
piloto:
F

A
bra el maletero.
F

B
ascule la tapa de plástico y retire el
tornillo.
F

S
epare con firmeza el guarnecido lateral.
L

a deformación del guarnecido es normal.
F

A
floje la tuerca y retírela (preste atención
para que no se caiga en la aleta).
F

D
esmonte el piloto tirando con fuerza
hacia el exterior. F
P or la parte trasera del piloto, retire la
lámpara defectuosa y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso y asegúrese de que el piloto
queda correctamente colocado.
Información práctica
