2014 PEUGEOT 108 Betriebsanleitungen (in German)

159
B3_de_Chap09_info-pratiques_ed01-2014
SicherungN r. Stärke
(Ampere) Abgesicherter Stromkreis
27 7, 5DSC-System
28 60Sicherungskasten Innenraum
29** 125***Abtauen der Heckscheibe und Außenspiegel - Sitzheizung - elektrisches
Faltschiebedach - ABS -System - DSC-System - Kühler ventilatorgruppe -
Nebelscheinwerfer - LED-Tagfahrlicht
30 50
ETG-Getriebe
40 STOP & START
31 50Servolenkung
32 50*
Kühlerventilatorgruppe
30
40
33 50ABS-System - DSC-System
34 10Ersatzsicherung
* Motor V Ti 82
** Motor V Ti 68
***

D

iese Sicherung dar f nur von einem Ver treter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt ausgetauscht werden.
9
Praktische Tipps

160
B3_de_Chap09_info-pratiques_ed01-2014
SicherungN r. Stärke
(Ampere) Abgesicherter Stromkreis
35 20Ersatzsicherung
36 30Ersatzsicherung
37 20Abtauen der Heckscheibe und Außenspiegel
38 30ABS-System - DSC-System
39 7, 5Nebelscheinwerfer - Kombiinstrument - Anzeige
40 7, 5LED-Tagfahrlicht
41 15Sitzheizung rechts
42 20Elektrisches Faltschiebedach
43 15Sitzheizung links
Praktische Tipps

161
B3_de_Chap09_info-pratiques_ed01-2014

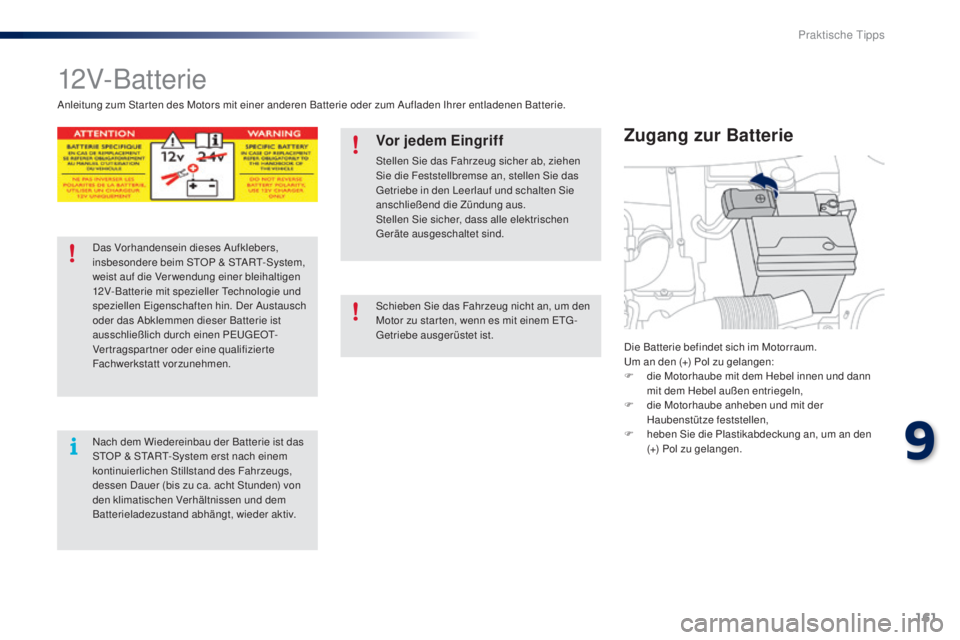

12V-Batterie
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F
d
ie Motorhaube mit dem Hebel innen und dann
mit dem Hebel außen entriegeln,
F

d
ie Motorhaube anheben und mit der
Haubenstütze feststellen,
F

h
eben Sie die Plastikabdeckung an, um an den
(+) Pol zu gelangen.
Zugang zur Batterie
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Vor jedem Eingriff
Stellen Sie das Fahrzeug sicher ab, ziehen
Sie die Feststellbremse an, stellen Sie das
Getriebe in den Leerlauf und schalten Sie
anschließend die Zündung aus.
Stellen Sie sicher, dass alle elektrischen
Geräte ausgeschaltet sind.
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch
oder das Abklemmen dieser Batterie ist
ausschließlich durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv. Schieben Sie das Fahrzeug nicht an, um den
Motor zu star ten, wenn es mit einem ETG -
Getriebe ausgerüstet ist.
9
Praktische Tipps

162
B3_de_Chap09_info-pratiques_ed01-2014
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (extern oder
Batterie eines anderen Fahrzeugs) und Star tkabeln
gestartet werden.

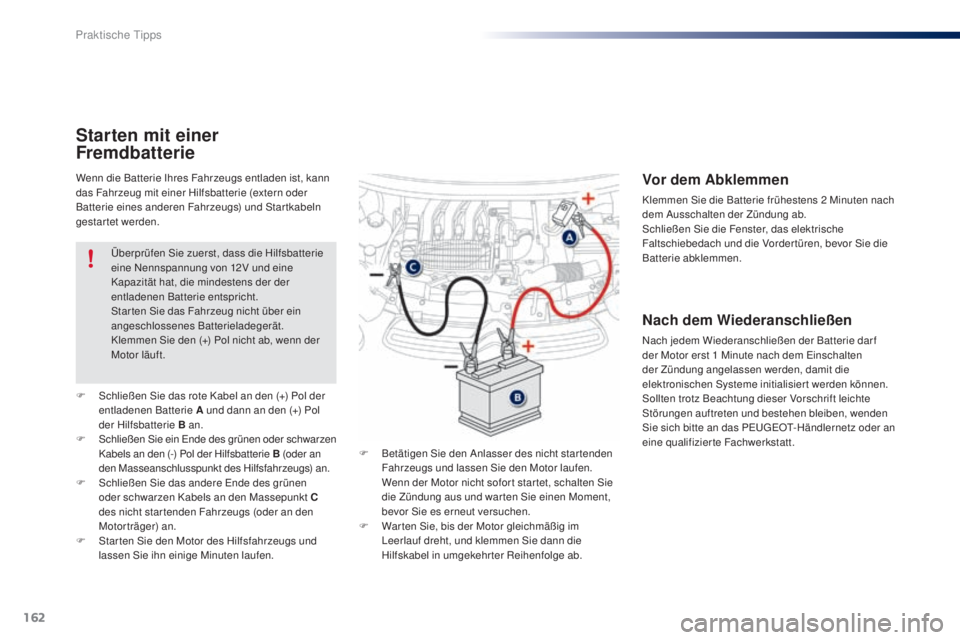

Starten mit einer
Fremdbatterie
F Betätigen Sie den Anlasser des nicht star tenden Fahrzeugs und lassen Sie den Motor laufen.
W

enn der Motor nicht sofor t star tet, schalten Sie
die Zündung aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.
F

W
ar ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

S

chließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A und dann an den (+) Pol
der Hilfsbatterie B an.
F S
chließen Sie ein Ende des grünen oder schwarzen
Kabels an den (-) Pol der Hilfsbatterie B (oder an
den Masseanschlusspunkt des Hilfsfahrzeugs) an.
F

S

chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motorträger) an.
F

S

tar ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen. Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
de m Ausschalten der Zündung ab.
Schließen Sie die Fenster, das elektrische
Faltschiebedach und die Vorder türen, bevor Sie die
Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das PEUGEOT-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Praktische Tipps

163
B3_de_Chap09_info-pratiques_ed01-2014
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei. Sie
müssen gemäß den gesetzlichen Vorschriften
entsorgt werden und dür fen auf keinen Fall im
Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.Vor Arbeiten an der Batterie, denken Sie
daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen erfolgen,
um jegliche Explosions- und Brandgefahr
auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
Explosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
PEUGEOT-Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht ver tauschen und ausschließlich
ein 12V-Ladegerät verwenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfiehlt es sich, die

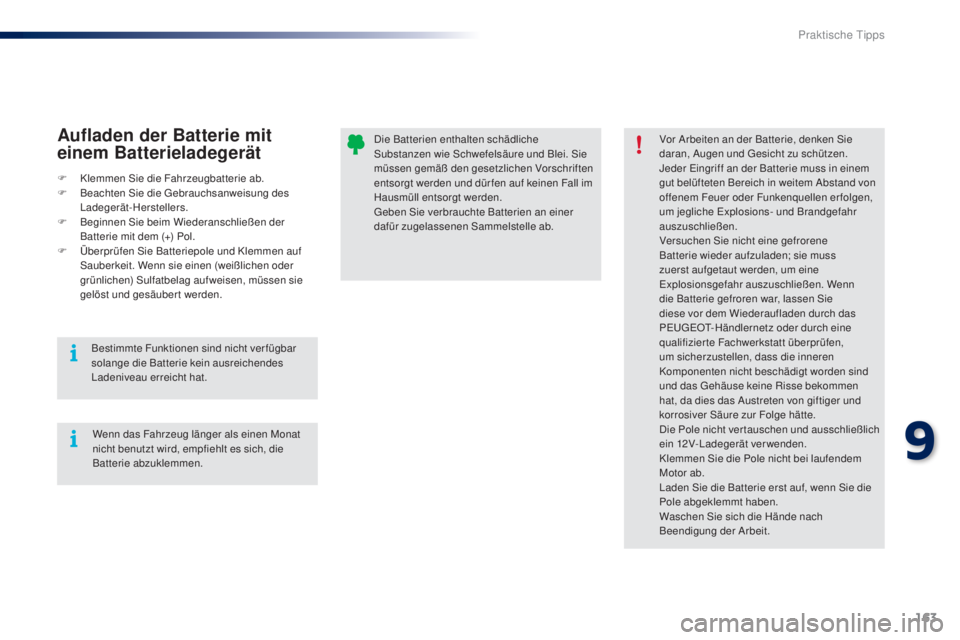

Batterie abzuklemmen.Aufladen der Batterie mit
einem Batterieladegerät
F Klemmen Sie die Fahrzeugbatterie ab.
F
B eachten Sie die Gebrauchsanweisung des
Ladegerät-Herstellers.
F

B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (+) Pol.
F

Ü
berprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Bestimmte Funktionen sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
9
Praktische Tipps

164
B3_de_Chap09_info-pratiques_ed01-2014

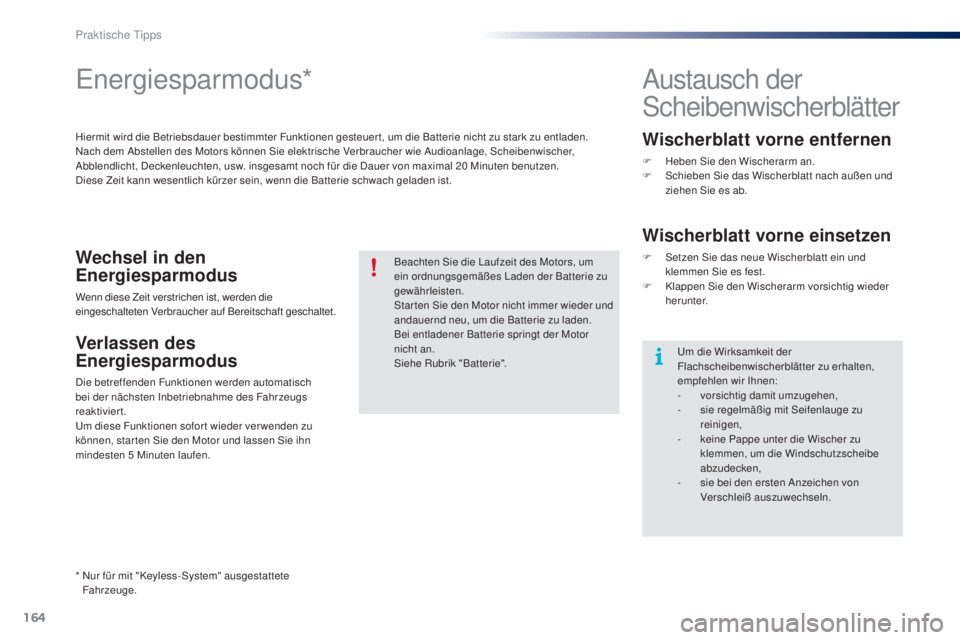

Energiesparmodus*
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage, Scheibenwischer,
Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von maximal 20 Minuten benutzen.
Diese Zeit kann wesentlich kürzer sein, wenn die Batterie schwach geladen ist.
Beachten Sie die Laufzeit des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Star ten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an.
Siehe Rubrik "Batterie".
Wechsel in den
Energiesparmodus
Wenn diese Zeit verstrichen ist, werden die
eingeschalteten Verbraucher auf Bereitschaft geschaltet.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um diese Funktionen sofor t wieder ver wenden zu
können, star ten Sie den Motor und lassen Sie ihn
mindesten 5

Minuten laufen.
Austausch der
Scheibenwischerblätter
Wischerblatt vorne entfernen
F Heben Sie den Wischerarm an.
F S chieben Sie das Wischerblatt nach außen und
ziehen Sie es ab.
Wischerblatt vorne einsetzen
F Setzen Sie das neue Wischerblatt ein und klemmen Sie es fest.
F

K
lappen Sie den Wischerarm vorsichtig wieder
herunter.
Um die Wirksamkeit der
Flachscheibenwischerblätter zu erhalten,
empfehlen wir Ihnen:
-
v

orsichtig damit umzugehen,
-

s
ie regelmäßig mit Seifenlauge zu
reinigen,
-

k
eine Pappe unter die Wischer zu
klemmen, um die Windschutzscheibe
abzudecken,
-

s
ie bei den ersten Anzeichen von
Verschleiß auszuwechseln.
*

N

ur für mit "Keyless-System" ausgestattete
Fahrzeuge.
Praktische Tipps

165
B3_de_Chap09_info-pratiques_ed01-2014

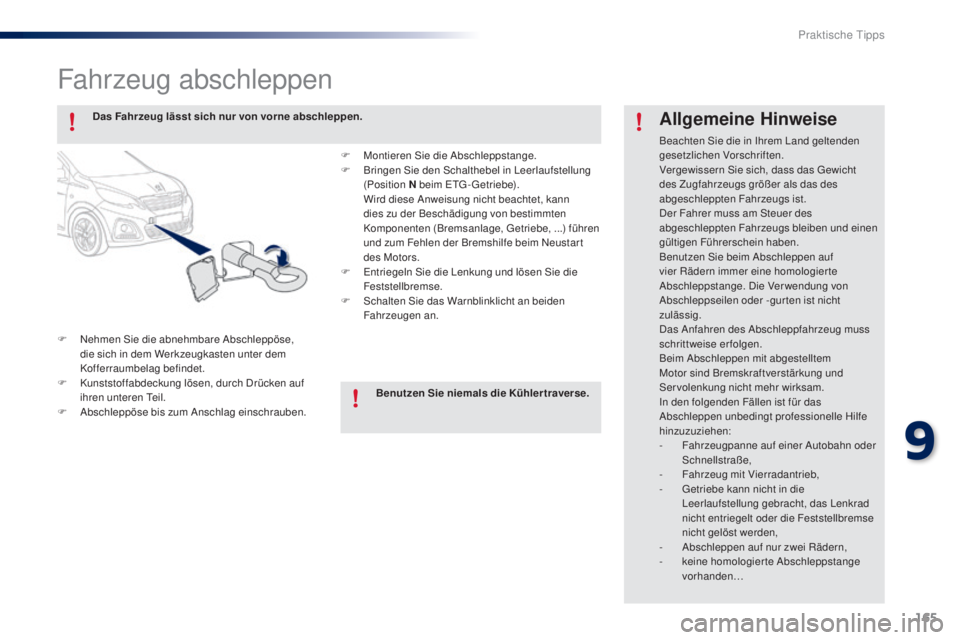

Fahrzeug abschleppen
F Nehmen Sie die abnehmbare Abschleppöse, die sich in dem Werkzeugkasten unter dem
Kofferraumbelag befindet.
F

K
unststoffabdeckung lösen, durch Drücken auf
ihren unteren Teil.
F

A
bschleppöse bis zum Anschlag einschrauben.
Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht
zulässig.
Das Anfahren des Abschleppfahrzeug muss
schrittweise erfolgen.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Ser volenkung nicht mehr wirksam.
In den folgenden Fällen ist für das
Abschleppen unbedingt professionelle Hilfe
hinzuzuziehen:
-
F

ahrzeugpanne auf einer Autobahn oder
Schnellstraße,
-
F

ahrzeug mit Vierradantrieb,
-

G
etriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad
nicht entriegelt oder die Feststellbremse
nicht gelöst werden,
-

A
bschleppen auf nur zwei Rädern,
-
k

eine homologierte Abschleppstange
vorhanden…
Das Fahrzeug lässt sich nur von vorne abschleppen.
F
M
ontieren Sie die Abschleppstange.
F

B

ringen Sie den Schalthebel in Leerlaufstellung
(Position N beim ETG-Getriebe).
W

ird diese Anweisung nicht beachtet, kann
dies zu der Beschädigung von bestimmten
Komponenten (Bremsanlage, Getriebe, ...) führen
und zum Fehlen der Bremshilfe beim Neustar t
des Motors.
F

E

ntriegeln Sie die Lenkung und lösen Sie die
Feststellbremse.
F

S

chalten Sie das Warnblinklicht an beiden
Fahrzeugen an.
Benutzen Sie niemals die Kühlertraverse.
9
Praktische Tipps

166
B3_de_Chap09_info-pratiques_ed01-2014

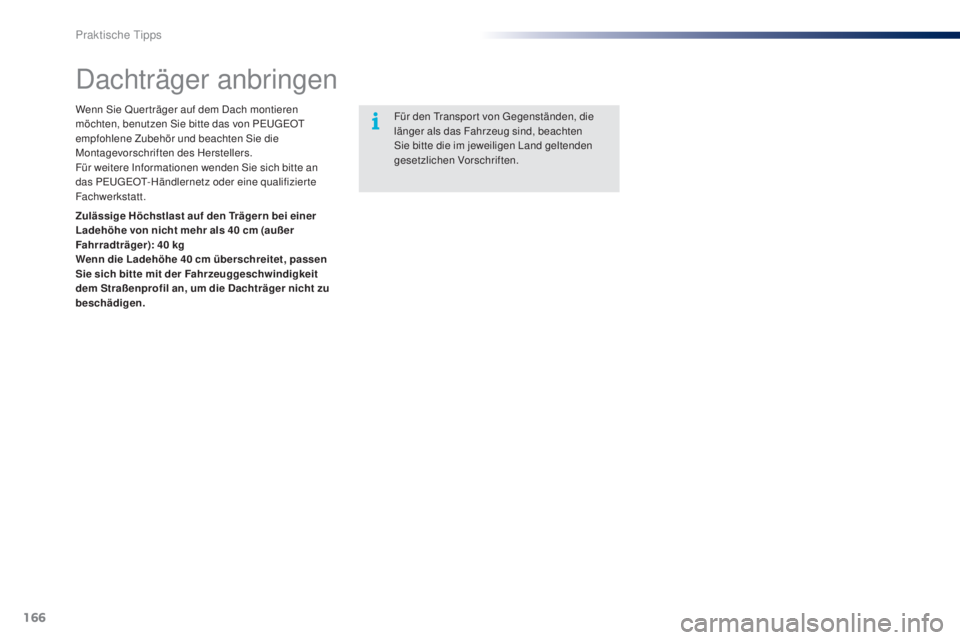

Dachträger anbringen
Wenn Sie Quer träger auf dem Dach montieren
möchten, benutzen Sie bitte das von PEUGEOT
empfohlene Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Für weitere Informationen wenden Sie sich bitte an
das PEUGEOT-Händlernetz oder eine qualifizier te
Fachwerkstatt.Für den Transpor t von Gegenständen, die
länger als das Fahrzeug sind, beachten
Sie bitte die im jeweiligen Land geltenden
gesetzlichen Vorschriften.
Zulässige Höchstlast auf den Trägern bei einer
Ladehöhe von nicht mehr als 40
cm (außer
Fahrradträger): 40
kg
Wenn die Ladehöhe 40
cm überschreitet, passen
Sie sich bitte mit der Fahrzeuggeschwindigkeit
dem Straßenprofil an, um die Dachträger nicht zu
beschädigen.
Praktische Tipps
