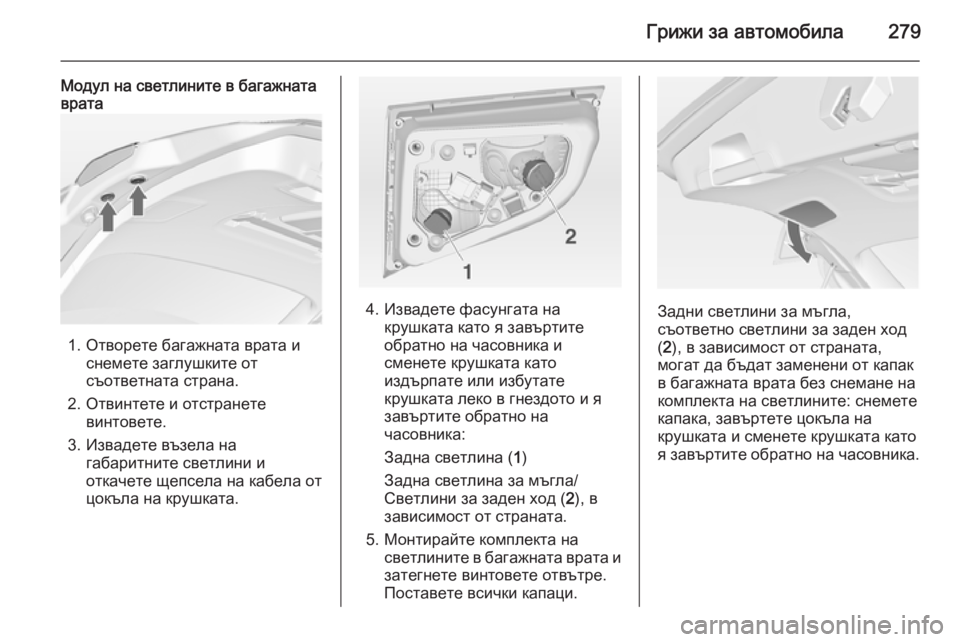

Грижи за автомобила279
Модул на светлините в багажната
врата
1. Отворете багажната врата и
снемете заглушките отсъответната страна.
2. Отвинтете и отстранете винтовете.
3. Извадете възела на габаритните светлини и
откачете щепсела на кабела от
цокъла на крушката.
4. Извадете фасунгата на крушката като я завъртите
обратно на часовника и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на
часовника:
Задна светлина ( 1)
Задна светлина за мъгла/
Светлини за заден ход ( 2), в
зависимост от страната.
5. Монтирайте комплекта на светлините в багажната врата и
затегнете винтовете отвътре.
Поставете всички капаци.Задни светлини за мъгла,
съответно светлини за заден ход
( 2 ), в зависимост от страната,
могат да бъдат заменени от капак
в багажната врата без снемане на
комплекта на светлините: снемете
капака, завъртете цокъла на
крушката и сменете крушката като
я завъртите обратно на часовника.

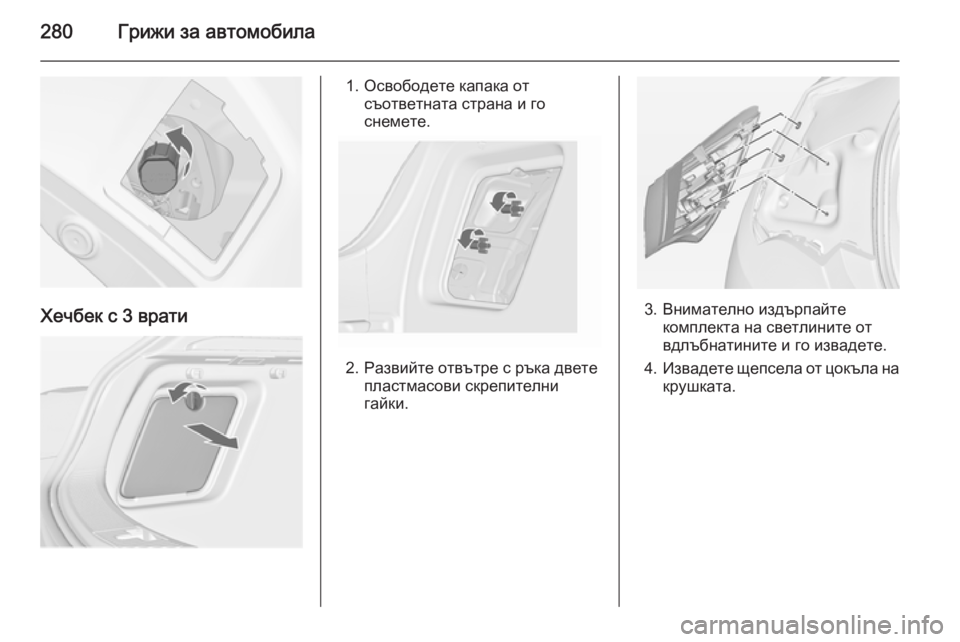

280Грижи за автомобила
Хечбек с 3 врати
1. Освободете капака отсъответната страна и го
снемете.
2. Развийте отвътре с ръка двете пластмасови скрепителни
гайки.
3. Внимателно издърпайте комплекта на светлините от
вдлъбнатините и го извадете.
4. Извадете щепсела от цокъла на
крушката.

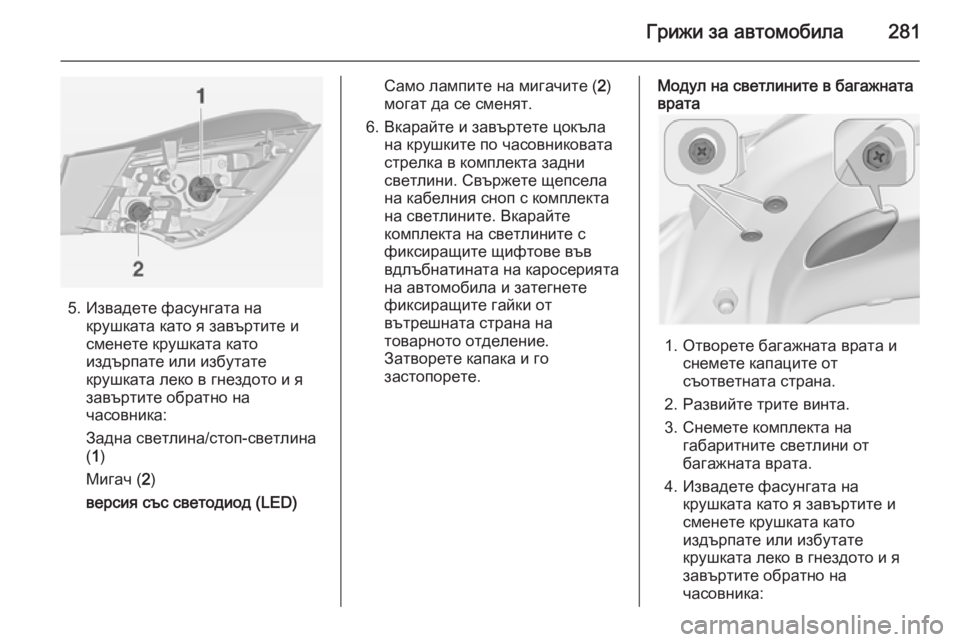

Грижи за автомобила281
5. Извадете фасунгата накрушката като я завъртите и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на
часовника:
Задна светлина/стоп-светлина
( 1 )
Мигач ( 2)
версия със светодиод (LED)
Само лампите на мигачите ( 2)
могат да се сменят.
6. Вкарайте и завъртете цокъла на крушките по часовниковата
стрелка в комплекта задни
светлини. Свържете щепсела
на кабелния сноп с комплекта
на светлините. Вкарайте
комплекта на светлините с
фиксиращите щифтове във
вдлъбнатината на каросерията на автомобила и затегнете
фиксиращите гайки от
вътрешната страна на
товарното отделение.
Затворете капака и го
застопорете.Модул на светлините в багажната
врата
1. Отворете багажната врата и
снемете капаците от
съответната страна.
2. Развийте трите винта.
3. Снемете комплекта на габаритните светлини от
багажната врата.
4. Извадете фасунгата на крушката като я завъртите и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на
часовника:

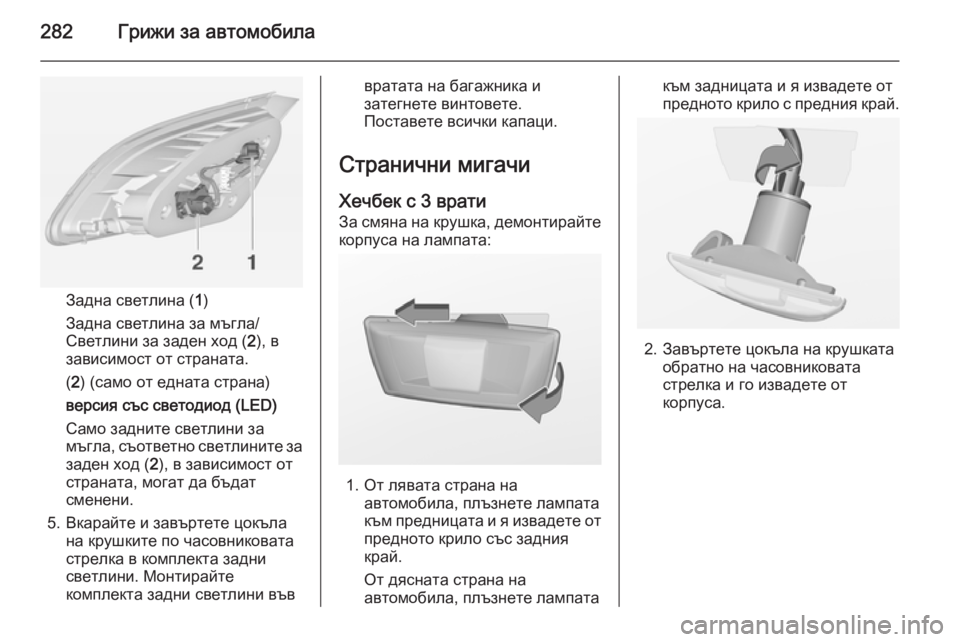

282Грижи за автомобила
Задна светлина (1)
Задна светлина за мъгла/ Светлини за заден ход ( 2), в
зависимост от страната.
( 2 ) (само от едната страна)
версия със светодиод (LED)
Само задните светлини за
мъгла, съответно светлините за
заден ход ( 2), в зависимост от
страната, могат да бъдат
сменени.
5. Вкарайте и завъртете цокъла на крушките по часовниковата
стрелка в комплекта задни
светлини. Монтирайте
комплекта задни светлини във
вратата на багажника и
затегнете винтовете.
Поставете всички капаци.
Странични мигачи
Хечбек с 3 врати
За смяна на крушка, демонтирайте
корпуса на лампата:
1. От лявата страна на автомобила, плъзнете лампата
към предницата и я извадете от
предното крило със задния
край.
От дясната страна на
автомобила, плъзнете лампата
към задницата и я извадете от
предното крило с предния край.
2. Завъртете цокъла на крушката обратно на часовниковата
стрелка и го извадете от
корпуса.

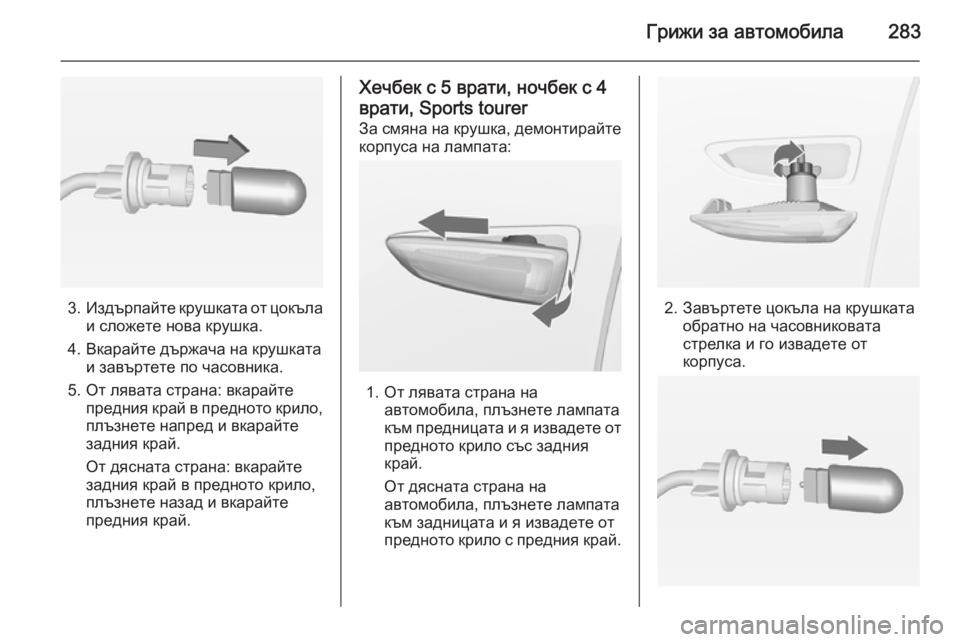

Грижи за автомобила283
3.Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. От лявата страна: вкарайте предния край в предното крило,плъзнете напред и вкарайте
задния край.
От дясната страна: вкарайте
задния край в предното крило,
плъзнете назад и вкарайте
предния край.
Хечбек с 5 врати, ночбек с 4
врати, Sports tourer За смяна на крушка, демонтирайте
корпуса на лампата:
1. От лявата страна на автомобила, плъзнете лампата
към предницата и я извадете от
предното крило със задния
край.
От дясната страна на
автомобила, плъзнете лампата
към задницата и я извадете от
предното крило с предния край.
2. Завъртете цокъла на крушката обратно на часовниковата
стрелка и го извадете от
корпуса.

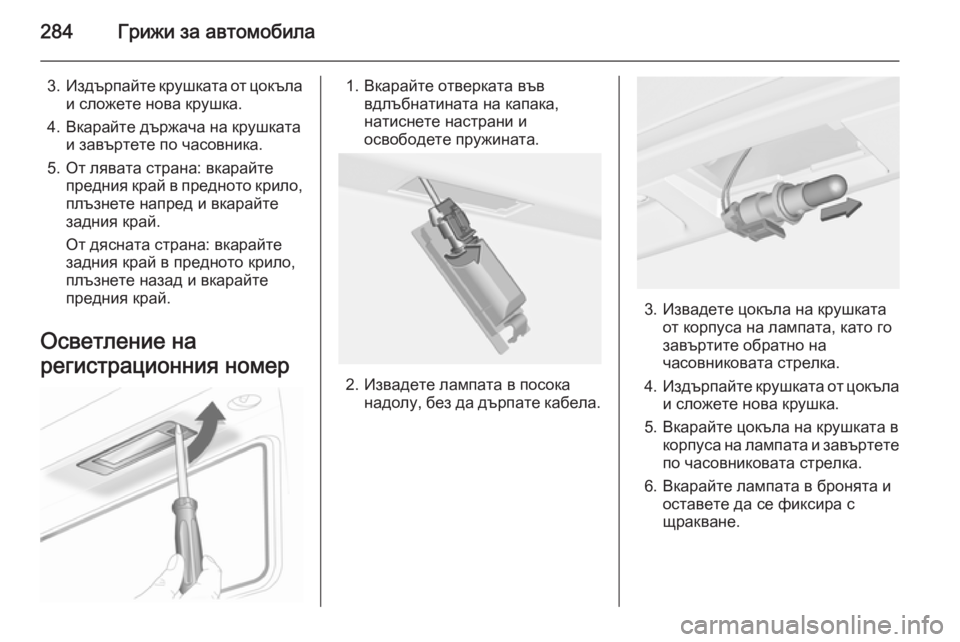

284Грижи за автомобила
3.Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. От лявата страна: вкарайте предния край в предното крило,плъзнете напред и вкарайте
задния край.
От дясната страна: вкарайте
задния край в предното крило,
плъзнете назад и вкарайте предния край.
Осветление на
регистрационния номер1. Вкарайте отверката във вдлъбнатината на капака,
натиснете настрани и
освободете пружината.
2. Извадете лампата в посока надолу, без да дърпате кабела.
3. Извадете цокъла на крушкатаот корпуса на лампата, като го
завъртите обратно на
часовниковата стрелка.
4. Издърпайте крушката от цокъла
и сложете нова крушка.
5. Вкарайте цокъла на крушката в корпуса на лампата и завъртетепо часовниковата стрелка.
6. Вкарайте лампата в бронята и оставете да се фиксира с
щракване.

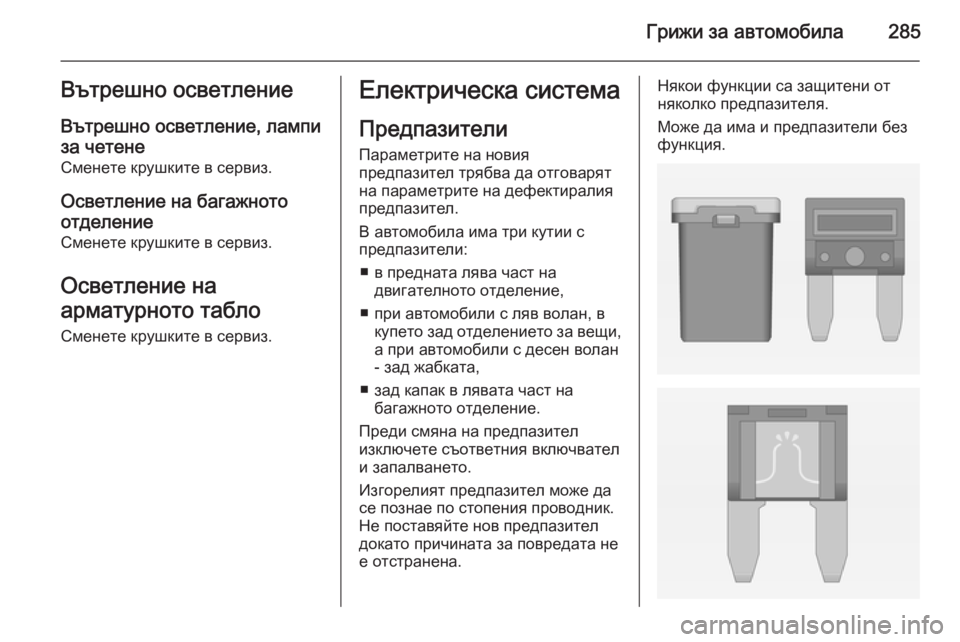

Грижи за автомобила285Вътрешно осветление
Вътрешно осветление, лампи
за четене Сменете крушките в сервиз.
Осветление на багажното
отделение Сменете крушките в сервиз.
Осветление на
арматурното табло
Сменете крушките в сервиз.Електрическа система
Предпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия
предпазител.
В автомобила има три кутии с
предпазители:
■ в предната лява част на двигателното отделение,
■ при автомобили с ляв волан, в купето зад отделението за вещи,
а при автомобили с десен волан
- зад жабката,
■ зад капак в лявата част на багажното отделение.
Преди смяна на предпазител
изключете съответния включвател
и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител
докато причината за повредата не
е отстранена.Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.

286Грижи за автомобила
Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена в кутията с предпазители в
двигателното отделение.
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Откачете капака и го сгънете
нагоре, докато спре. Махнете
капака вертикално нагоре.
