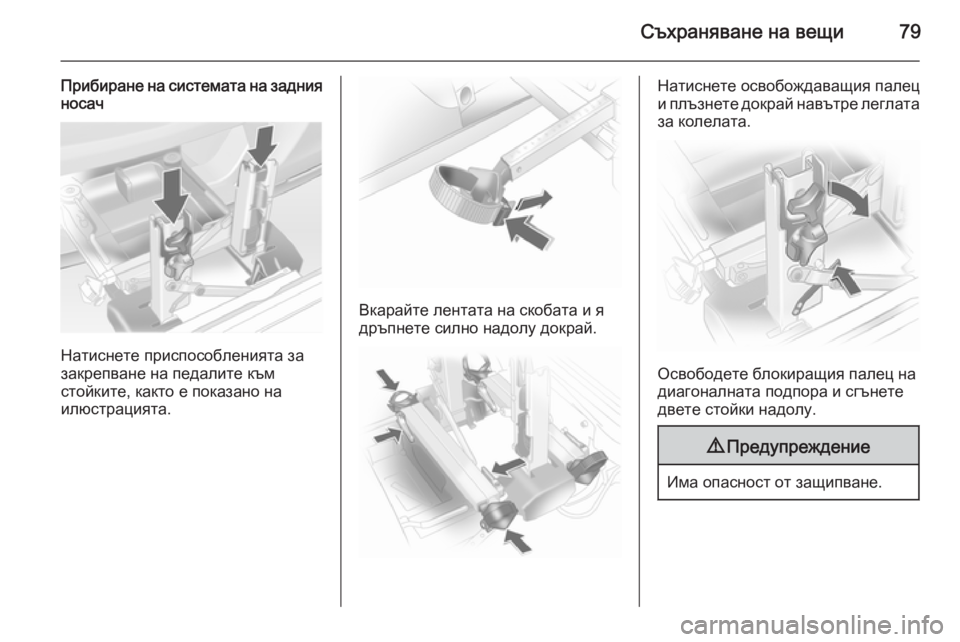

Съхраняване на вещи79
Прибиране на системата на заднияносач
Натиснете приспособленията за
закрепване на педалите към
стойките, както е показано на
илюстрацията.
Вкарайте лентата на скобата и я
дръпнете силно надолу докрай.
Натиснете освобождаващия палец
и плъзнете докрай навътре леглата
за колелата.
Освободете блокиращия палец на
диагоналната подпора и сгънете
двете стойки надолу.
9 Предупреждение
Има опасност от защипване.

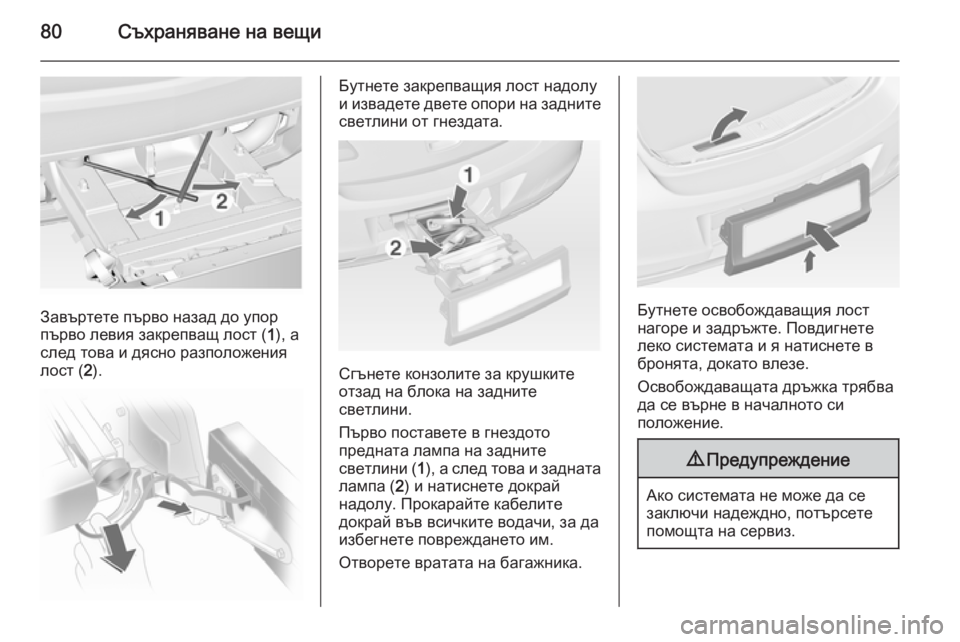

80Съхраняване на вещи
Завъртете първо назад до упор
първо левия закрепващ лост ( 1), а
след това и дясно разположения лост ( 2).
Бутнете закрепващия лост надолу
и извадете двете опори на задните
светлини от гнездата.
Сгънете конзолите за крушките
отзад на блока на задните
светлини.
Първо поставете в гнездото
предната лампа на задните
светлини ( 1), а след това и задната
лампа ( 2) и натиснете докрай
надолу. Прокарайте кабелите
докрай във всичките водачи, за да
избегнете повреждането им.
Отворете вратата на багажника.
Бутнете освобождаващия лост
нагоре и задръжте. Повдигнете
леко системата и я натиснете в
бронята, докато влезе.
Освобождаващата дръжка трябва
да се върне в началното си
положение.
9 Предупреждение
Ако системата не може да се
заключи надеждно, потърсете
помощта на сервиз.

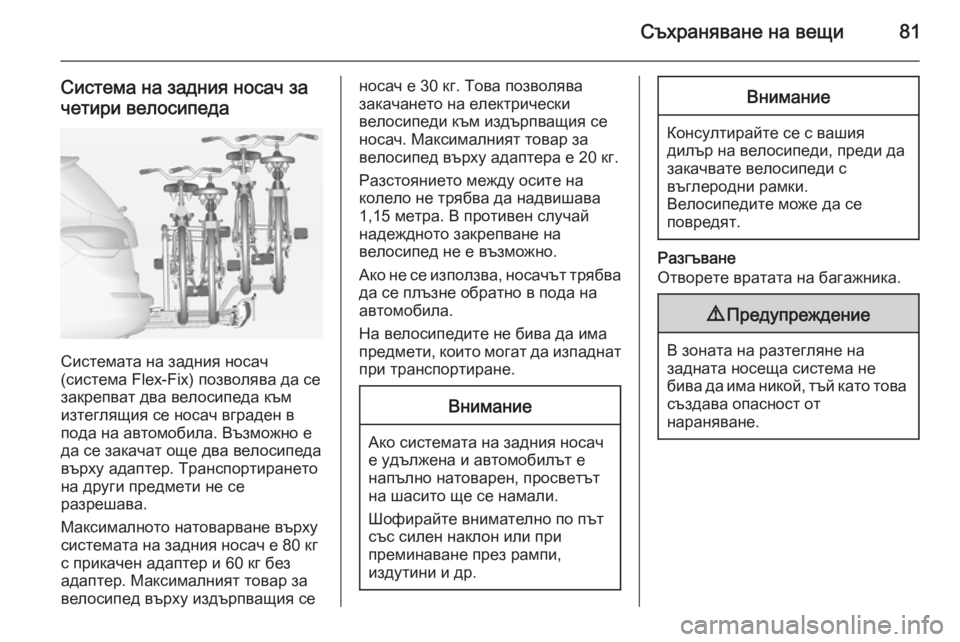

Съхраняване на вещи81
Система на задния носач зачетири велосипеда
Системата на задния носач
(система Flex-Fix) позволява да се закрепват два велосипеда към
изтеглящия се носач вграден в
пода на автомобила. Възможно е
да се закачат още два велосипеда
върху адаптер. Транспортирането
на други предмети не се
разрешава.
Максималното натоварване върху
системата на задния носач е 80 кг
с прикачен адаптер и 60 кг без
адаптер. Максималният товар за
велосипед върху издърпващия се
носач е 30 кг. Това позволява
закачането на електрически
велосипеди към издърпващия се
носач. Максималният товар за
велосипед върху адаптера е 20 кг.
Разстоянието между осите на
колело не трябва да надвишава
1,15 метра. В противен случай
надеждното закрепване на
велосипед не е възможно.
Ако не се използва, носачът трябва да се плъзне обратно в пода на
автомобила.
На велосипедите не бива да има
предмети, които могат да изпаднат при транспортиране.Внимание
Ако системата на задния носач
е удължена и автомобилът е
напълно натоварен, просветът
на шасито ще се намали.
Шофирайте внимателно по път
със силен наклон или при
преминаване през рампи,
издутини и др.
Внимание
Консултирайте се с вашия дилър на велосипеди, преди да
закачвате велосипеди с
въглеродни рамки.
Велосипедите може да се
повредят.
Разгъване
Отворете вратата на багажника.
9 Предупреждение
В зоната на разтегляне на
задната носеща система не
бива да има никой, тъй като това създава опасност от
нараняване.

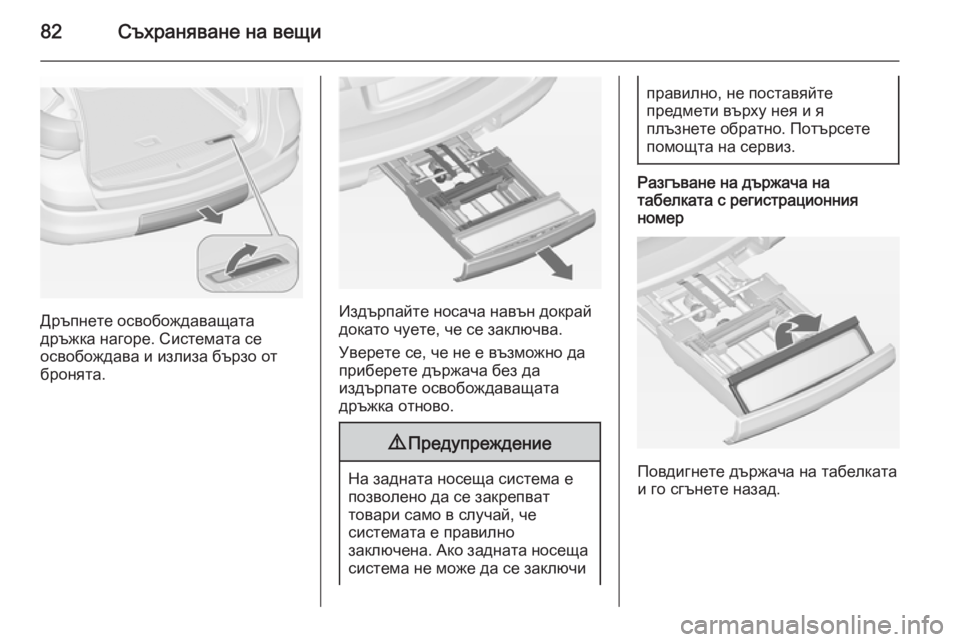

82Съхраняване на вещи
Дръпнете освобождаващата
дръжка нагоре. Системата се
освобождава и излиза бързо от
бронята.Издърпайте носача навън докрай
докато чуете, че се заключва.
Уверете се, че не е възможно да
приберете държача без да
издърпате освобождаващата
дръжка отново.
9 Предупреждение
На задната носеща система е
позволено да се закрепват
товари само в случай, че
системата е правилно
заключена. Ако задната носеща система не може да се заключи
правилно, не поставяйте
предмети върху нея и я
плъзнете обратно. Потърсете
помощта на сервиз.
Разгъване на държача на
табелката с регистрационния
номер
Повдигнете държача на табелката
и го сгънете назад.

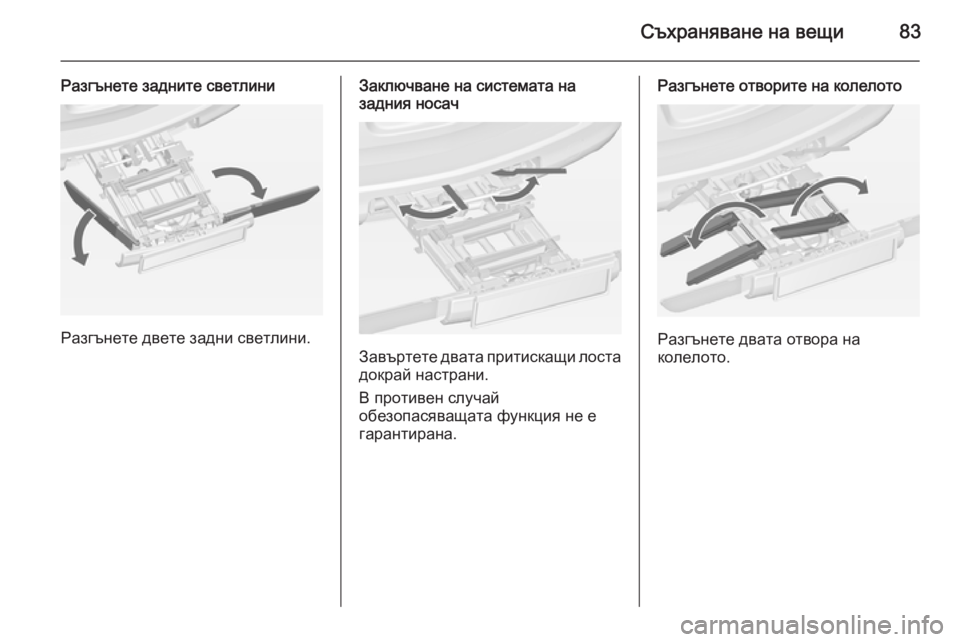

Съхраняване на вещи83
Разгънете задните светлини
Разгънете двете задни светлини.
Заключване на системата на
задния носач
Завъртете двата притискащи лоста
докрай настрани.
В противен случай
обезопасяващата функция не е
гарантирана.
Разгънете отворите на колелото
Разгънете двата отвора на
колелото.

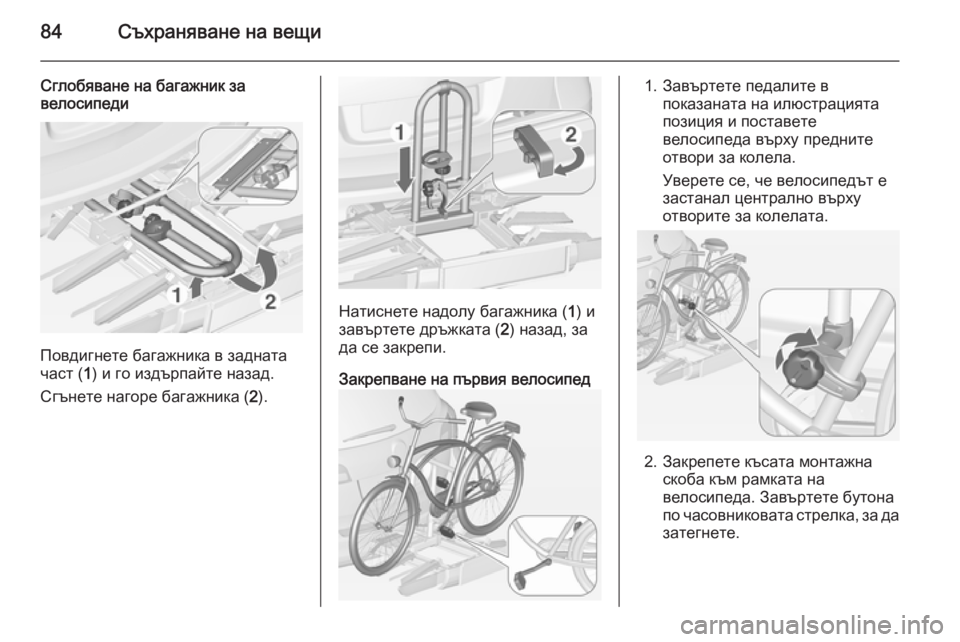

84Съхраняване на вещи
Сглобяване на багажник за
велосипеди
Повдигнете багажника в задната
част ( 1) и го издърпайте назад.
Сгънете нагоре багажника ( 2).
Натиснете надолу багажника ( 1) и
завъртете дръжката ( 2) назад, за
да се закрепи.
Закрепване на първия велосипед
1. Завъртете педалите в показаната на илюстрацията
позиция и поставете
велосипеда върху предните
отвори за колела.
Уверете се, че велосипедът е
застанал централно върху
отворите за колелата.
2. Закрепете късата монтажна скоба към рамката на
велосипеда. Завъртете бутона
по часовниковата стрелка, за да
затегнете.

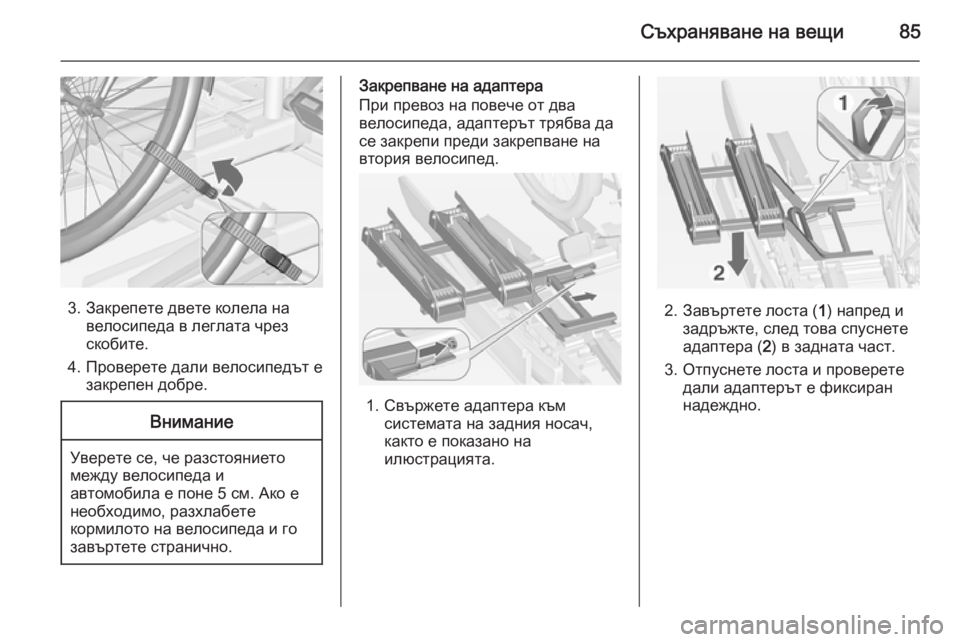

Съхраняване на вещи85
3. Закрепете двете колела навелосипеда в леглата чрез
скобите.
4. Проверете дали велосипедът е закрепен добре.
Внимание
Уверете се, че разстоянието
между велосипеда и
автомобила е поне 5 см. Ако е
необходимо, разхлабете
кормилото на велосипеда и го
завъртете странично.
Закрепване на адаптера
При превоз на повече от два
велосипеда, адаптерът трябва да
се закрепи преди закрепване на
втория велосипед.
1. Свържете адаптера към
системата на задния носач,
както е показано на
илюстрацията.
2. Завъртете лоста ( 1) напред и
задръжте, след това спуснете
адаптера ( 2) в задната част.
3. Отпуснете лоста и проверете дали адаптерът е фиксиран
надеждно.

86Съхраняване на вещи
4. Прекарайте ремъка, прикрепенкъм адаптера, под лоста за
сгъване на системата на задния
носач. Затегнете ремъка.
Прикрепване на повече
велосипеди
Прикрепването на още велосипеди е подобно на прикрепването на
първия велосипед. Допълнително
може да се наложат някои стъпки:
1. Преди поставяне на велосипеда, винаги разгъвайте
отворите за колелата за
следващия велосипед, ако е
нужно.
2. Винаги завъртайте педалите в подходящо положение, преди
да поставите велосипеда.
3. Разполагайте велосипедите върху системата на задния
носач редуващо се подравнени
наляво и надясно.
4. Подравнявайте велосипедите към вече закрепените.
Главините на колелата на
велосипедите не трябва да се
допират една до друга.
5. Закрепвайте велосипедите с монтажни скоби и придържащи
ремъци, както е описано за
първия велосипед. Монтажните
скоби трябва да са закрепени
успоредно.
Използвайте дългата монтажна скоба за закрепване на втория
велосипед към багажника.
Използвайте по-дългата
допълнителна монтажна скоба
за закрепване на третия
велосипед към багажника.
Използвайте късата
допълнителна монтажна скоба
за закрепване на четвъртия
велосипед към багажника.
Скобата трябва да се закрепи
между рамките на третото и
четвъртото колело.
