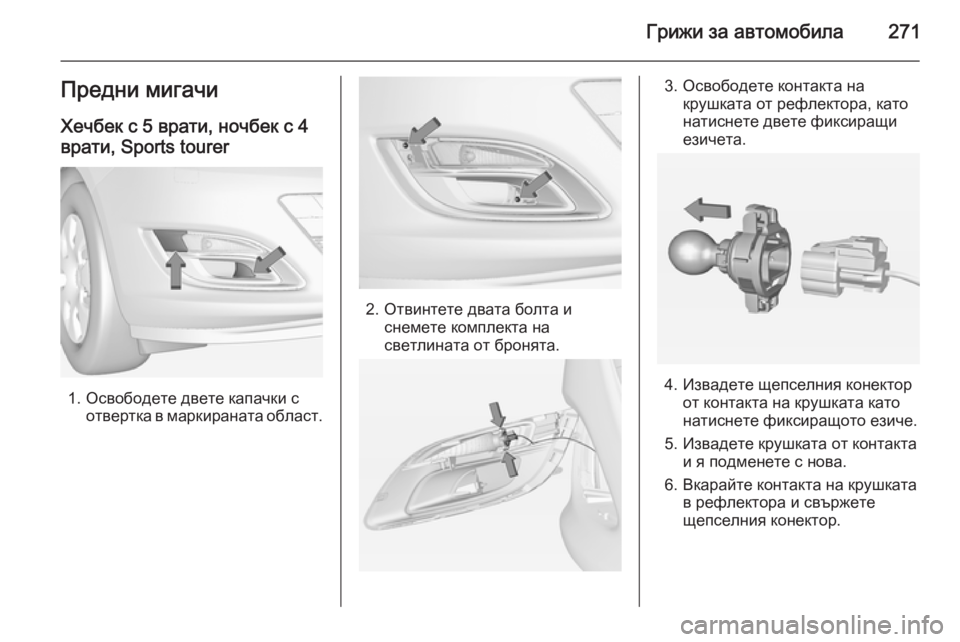

Грижи за автомобила271Предни мигачи
Хечбек с 5 врати, ночбек с 4 врати, Sports tourer
1. Освободете двете капачки с отвертка в маркираната област.
2. Отвинтете двата болта и
снемете комплекта на
светлината от бронята.
3. Освободете контакта на крушката от рефлектора, като
натиснете двете фиксиращи
езичета.
4. Извадете щепселния конектор от контакта на крушката като
натиснете фиксиращото езиче.
5. Извадете крушката от контакта и я подменете с нова.
6. Вкарайте контакта на крушката в рефлектора и свържете
щепселния конектор.

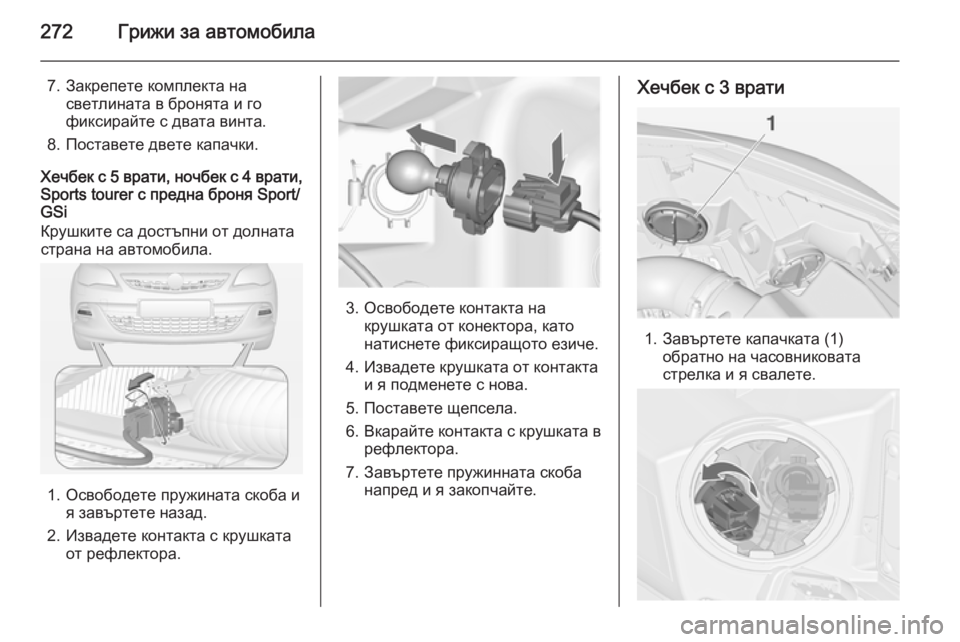

272Грижи за автомобила
7. Закрепете комплекта насветлината в бронята и го
фиксирайте с двата винта.
8. Поставете двете капачки.
Хечбек с 5 врати, ночбек с 4 врати ,
Sports tourer с предна броня Sport/ GSi
Крушките са достъпни от долната
страна на автомобила.
1. Освободете пружината скоба и я завъртете назад.
2. Извадете контакта с крушката от рефлектора.
3. Освободете контакта на крушката от конектора, като
натиснете фиксиращото езиче.
4. Извадете крушката от контакта и я подменете с нова.
5. Поставете щепсела.
6. Вкарайте контакта с крушката в
рефлектора.
7. Завъртете пружинната скоба напред и я закопчайте.
Хечбек с 3 врати
1. Завъртете капачката (1) обратно на часовниковата
стрелка и я свалете.

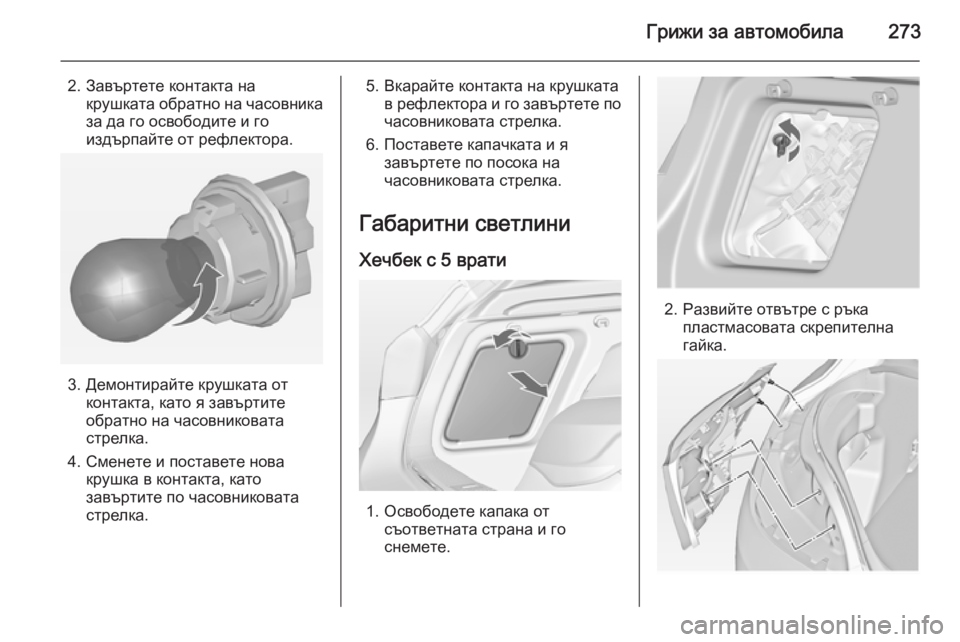

Грижи за автомобила273
2. Завъртете контакта накрушката обратно на часовника
за да го освободите и го
издърпайте от рефлектора.
3. Демонтирайте крушката от контакта, като я завъртите
обратно на часовниковата
стрелка.
4. Сменете и поставете нова крушка в контакта, като
завъртите по часовниковата
стрелка.
5. Вкарайте контакта на крушката в рефлектора и го завъртете по
часовниковата стрелка.
6. Поставете капачката и я завъртете по посока на
часовниковата стрелка.
Габаритни светлини Хечбек с 5 врати
1. Освободете капака от съответната страна и го
снемете.
2. Развийте отвътре с ръка пластмасовата скрепителна
гайка.

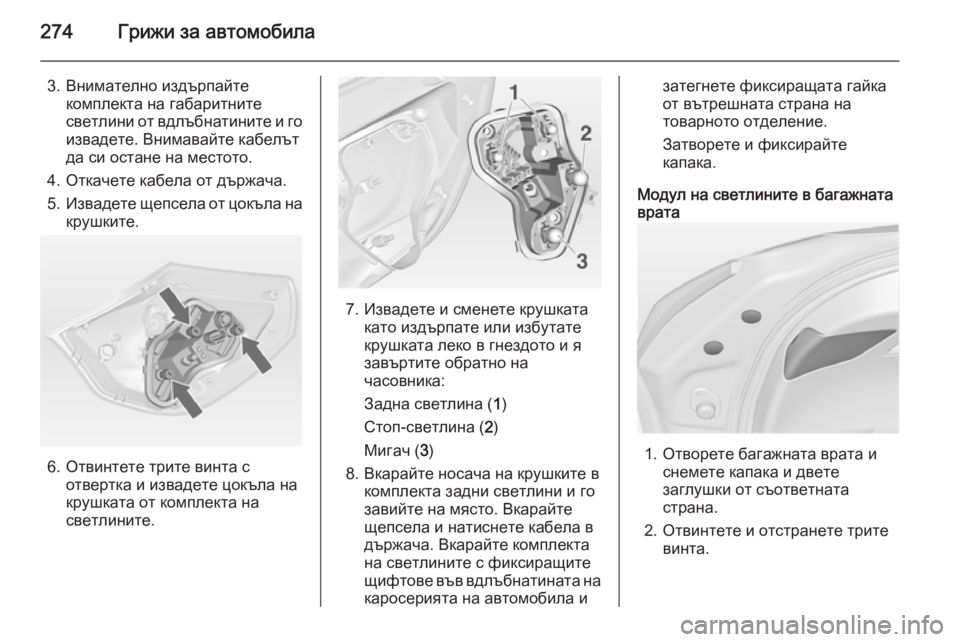

274Грижи за автомобила
3. Внимателно издърпайтекомплекта на габаритните
светлини от вдлъбнатините и го извадете. Внимавайте кабелът
да си остане на местото.
4. Откачете кабела от държача.
5. Извадете щепсела от цокъла на
крушките.
6. Отвинтете трите винта с отвертка и извадете цокъла на
крушката от комплекта на
светлините.
7. Извадете и сменете крушката като издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на часовника:
Задна светлина ( 1)
Стоп-светлина ( 2)
Мигач ( 3)
8. Вкарайте носача на крушките в комплекта задни светлини и го
завийте на място. Вкарайте
щепсела и натиснете кабела в
държача. Вкарайте комплекта
на светлините с фиксиращите
щифтове във вдлъбнатината на
каросерията на автомобила и
затегнете фиксиращата гайка
от вътрешната страна на
товарното отделение.
Затворете и фиксирайте
капака.
Модул на светлините в багажната
врата
1. Отворете багажната врата и
снемете капака и двете
заглушки от съответната
страна.
2. Отвинтете и отстранете трите винта.

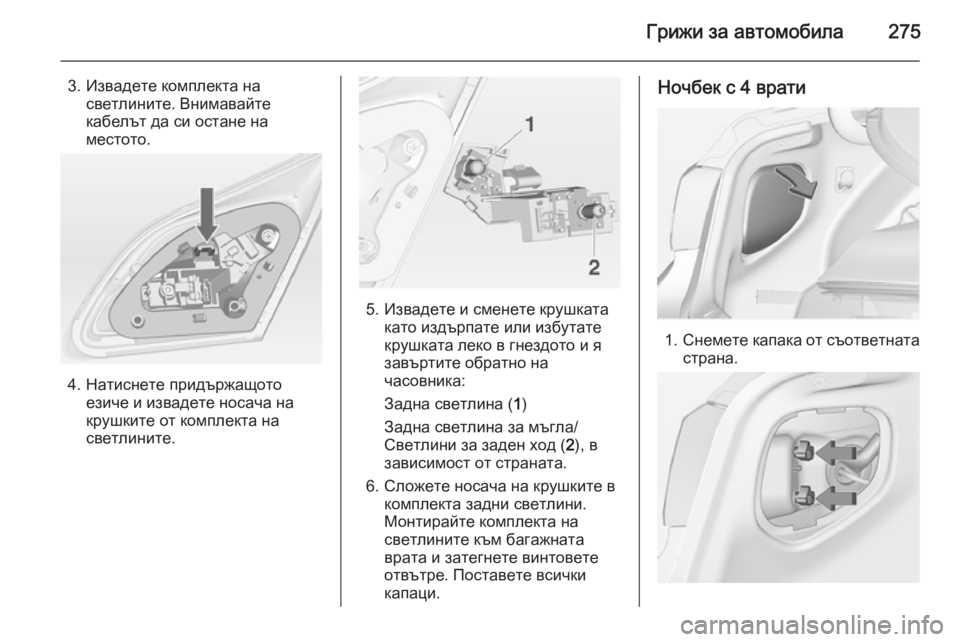

Грижи за автомобила275
3. Извадете комплекта насветлините. Внимавайте
кабелът да си остане на
местото.
4. Натиснете придържащото езиче и извадете носача на
крушките от комплекта на
светлините.
5. Извадете и сменете крушката като издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на часовника:
Задна светлина ( 1)
Задна светлина за мъгла/
Светлини за заден ход ( 2), в
зависимост от страната.
6. Сложете носача на крушките в комплекта задни светлини.
Монтирайте комплекта на
светлините към багажната
врата и затегнете винтовете
отвътре. Поставете всички
капаци.
Ночбек с 4 врати
1. Снемете капака от съответната
страна.

276Грижи за автомобила
2. Развийте отвътре с ръка дветепластмасови скрепителни
гайки.
3. Внимателно издърпайте комплекта на габаритните
светлини от вдлъбнатините и го извадете. Внимавайте кабелът
да си остане на местото.
4. Извадете щепсела от цокъла на
крушката.
5. Извадете фасунгата на крушката като я завъртите и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на часовника:
Задна светлина/стоп-светлина
( 1 )
Мигач ( 2)
6. Вкарайте държача на крушката и завъртете по часовника.
Поставете щепсела. Вкарайте
комплекта на светлините с
фиксиращите щифтове във
вдлъбнатината на каросерията
на автомобила и затегнете
фиксиращите гайки от
вътрешната страна на
товарното отделение.
Поставете капака.
Модул на светлините в багажната
врата
1. Отворете багажната врата и
махнете капака от съответната
страна.

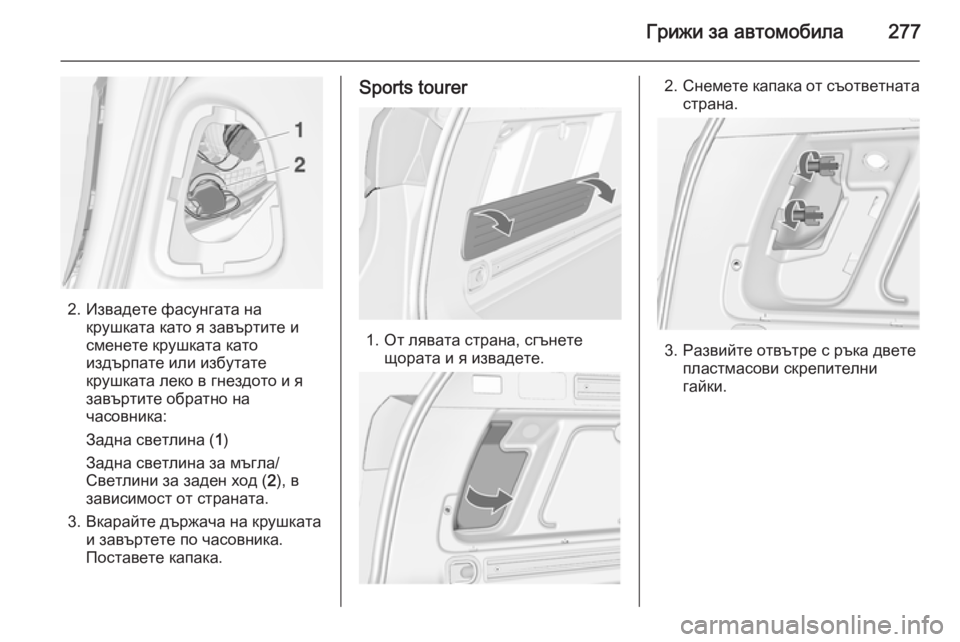

Грижи за автомобила277
2. Извадете фасунгата накрушката като я завъртите и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на
часовника:
Задна светлина ( 1)
Задна светлина за мъгла/
Светлини за заден ход ( 2), в
зависимост от страната.
3. Вкарайте държача на крушката и завъртете по часовника.
Поставете капака.
Sports tourer
1. От лявата страна, сгънете щората и я извадете.
2.Снемете капака от съответната
страна.
3. Развийте отвътре с ръка двете пластмасови скрепителни
гайки.

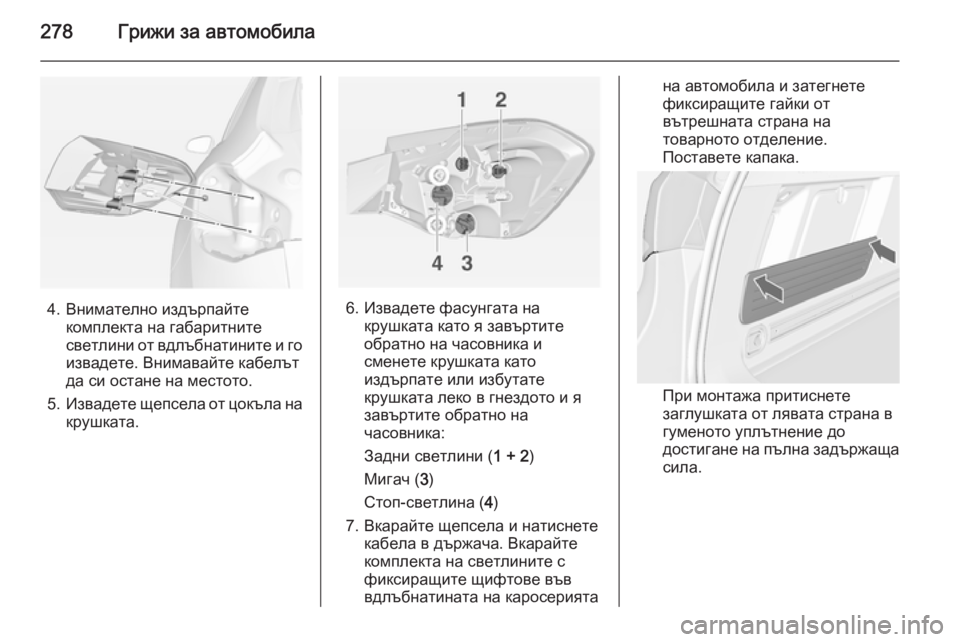

278Грижи за автомобила
4. Внимателно издърпайтекомплекта на габаритните
светлини от вдлъбнатините и го извадете. Внимавайте кабелът
да си остане на местото.
5. Извадете щепсела от цокъла на
крушката.6. Извадете фасунгата на крушката като я завъртите
обратно на часовника и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на часовника:
Задни светлини ( 1 + 2)
Мигач ( 3)
Стоп-светлина ( 4)
7. Вкарайте щепсела и натиснете кабела в държача. Вкарайте
комплекта на светлините с
фиксиращите щифтове във
вдлъбнатината на каросерията
на автомобила и затегнете
фиксиращите гайки от вътрешната страна на
товарното отделение.
Поставете капака.
При монтажа притиснете
заглушката от лявата страна в
гуменото уплътнение до
достигане на пълна задържаща
сила.
