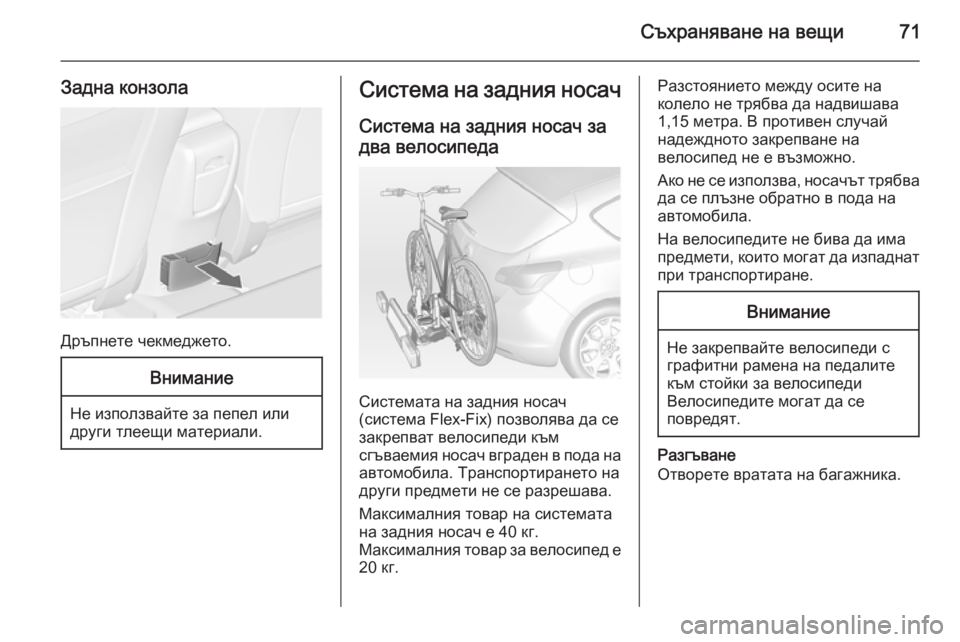

Съхраняване на вещи71
Задна конзола
Дръпнете чекмеджето.
Внимание
Не използвайте за пепел или
други тлеещи материали.
Система на задния носач
Система на задния носач задва велосипеда
Системата на задния носач
(система Flex-Fix) позволява да се закрепват велосипеди към
сгъваемия носач вграден в пода на
автомобила. Транспортирането на
други предмети не се разрешава.
Максималния товар на системата
на задния носач е 40 кг.
Максималния товар за велосипед е 20 кг.
Разстоянието между осите на
колело не трябва да надвишава 1,15 метра. В противен случай
надеждното закрепване на
велосипед не е възможно.
Ако не се използва, носачът трябва да се плъзне обратно в пода на
автомобила.
На велосипедите не бива да има
предмети, които могат да изпаднат
при транспортиране.Внимание
Не закрепвайте велосипеди с графитни рамена на педалите
към стойки за велосипеди
Велосипедите могат да се
повредят.
Разгъване
Отворете вратата на багажника.

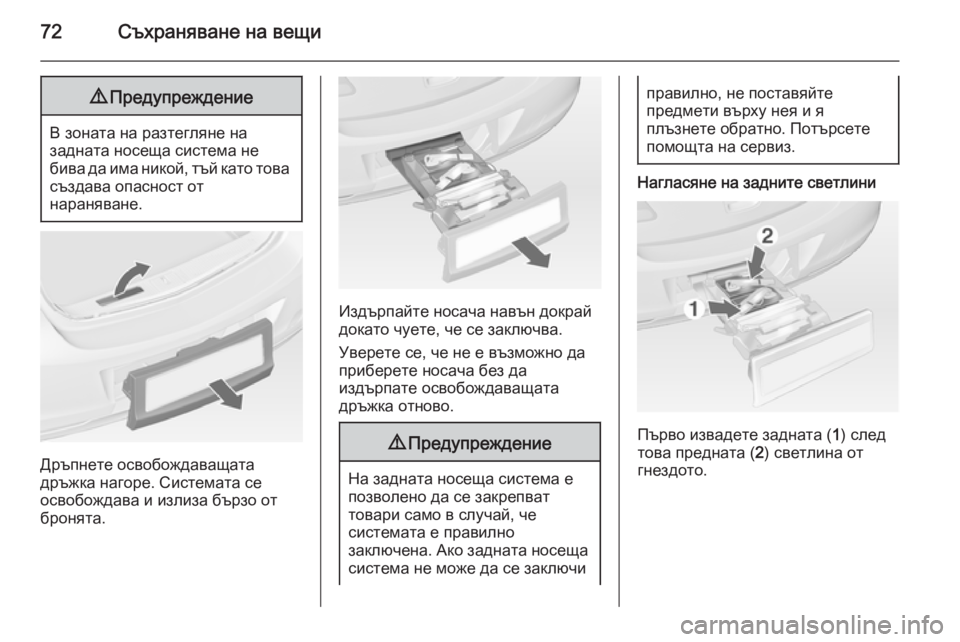

72Съхраняване на вещи9Предупреждение
В зоната на разтегляне на
задната носеща система не
бива да има никой, тъй като това създава опасност от
нараняване.
Дръпнете освобождаващата
дръжка нагоре. Системата се
освобождава и излиза бързо от
бронята.
Издърпайте носача навън докрай
докато чуете, че се заключва.
Уверете се, че не е възможно да
приберете носача без да
издърпате освобождаващата
дръжка отново.
9 Предупреждение
На задната носеща система е
позволено да се закрепват
товари само в случай, че
системата е правилно
заключена. Ако задната носеща система не може да се заключи
правилно, не поставяйте
предмети върху нея и я
плъзнете обратно. Потърсете
помощта на сервиз.
Нагласяне на задните светлини
Първо извадете задната ( 1) след
това предната ( 2) светлина от
гнездото.

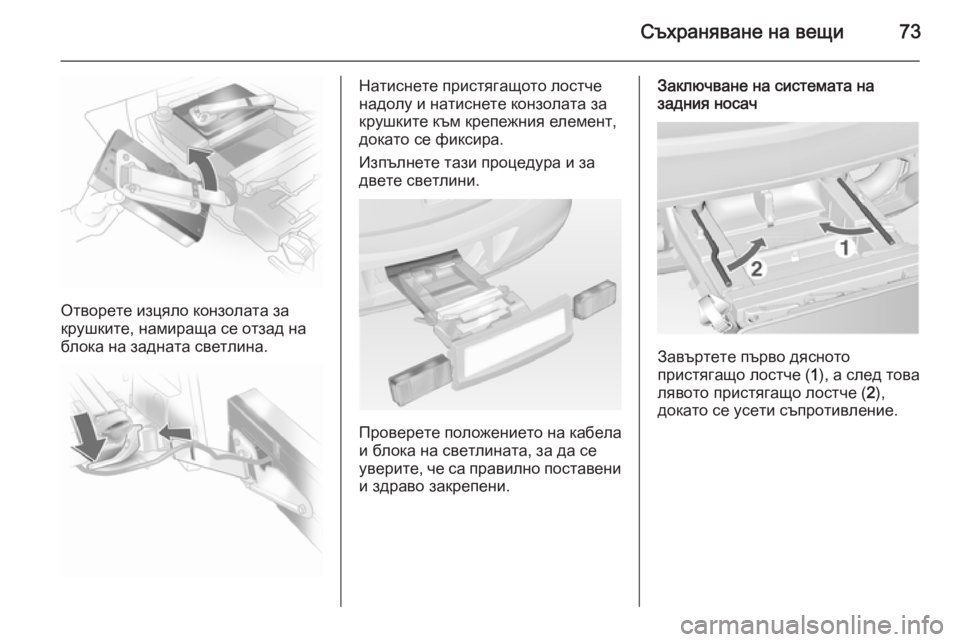

Съхраняване на вещи73
Отворете изцяло конзолата за
крушките, намираща се отзад на
блока на задната светлина.
Натиснете пристягащото лостче
надолу и натиснете конзолата за
крушките към крепежния елемент, докато се фиксира.
Изпълнете тази процедура и за двете светлини.
Проверете положението на кабела
и блока на светлината, за да се
уверите, че са правилно поставени и здраво закрепени.
Заключване на системата на
задния носач
Завъртете първо дясното
пристягащо лостче ( 1), а след това
лявото пристягащо лостче ( 2),
докато се усети съпротивление.

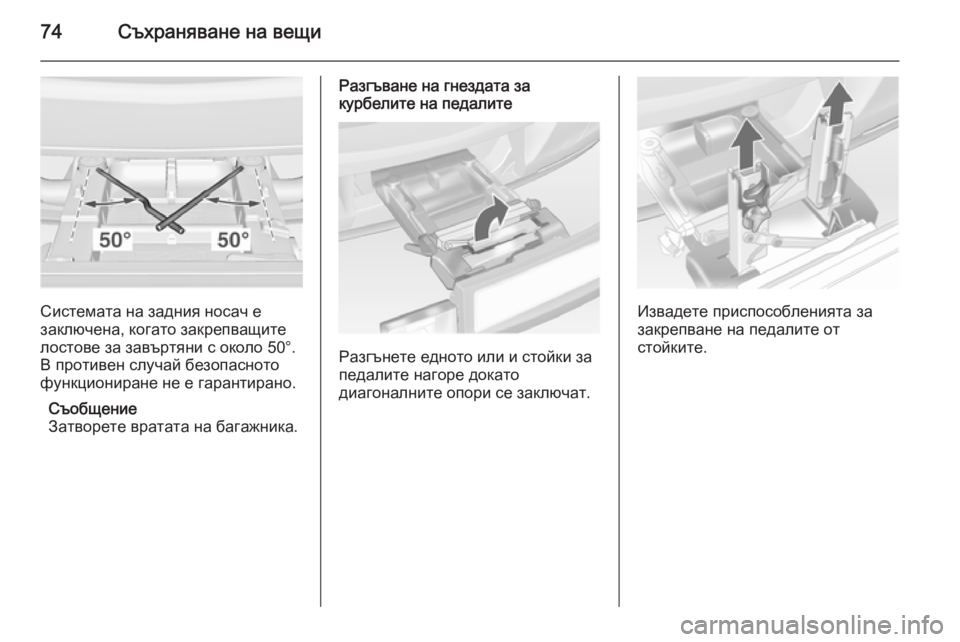

74Съхраняване на вещи
Системата на задния носач е
заключена, когато закрепващите лостове за завъртяни с около 50°.
В противен случай безопасното
функциониране не е гарантирано.
Съобщение
Затворете вратата на багажника.
Разгъване на гнездата за
курбелите на педалите
Разгънете едното или и стойки за
педалите нагоре докато
диагоналните опори се заключат.
Извадете приспособленията за
закрепване на педалите от
стойките.

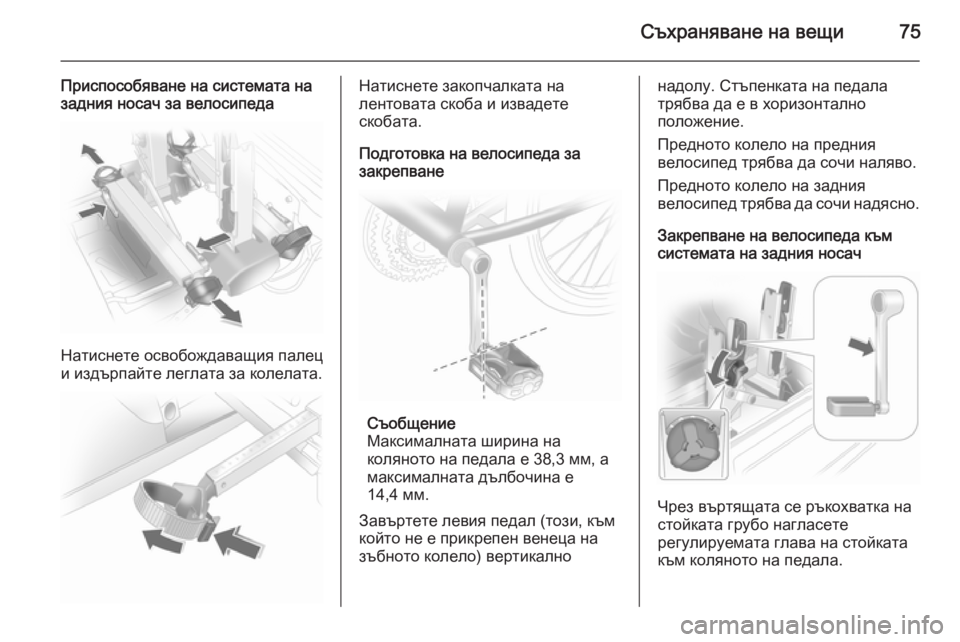

Съхраняване на вещи75
Приспособяване на системата на
задния носач за велосипеда
Натиснете освобождаващия палец
и издърпайте леглата за колелата.
Натиснете закопчалката на
лентовата скоба и извадете
скобата.
Подготовка на велосипеда за
закрепване
Съобщение
Максималната ширина на
коляното на педала е 38,3 мм, а
максималната дълбочина е
14,4 мм.
Завъртете левия педал (този, към
който не е прикрепен венеца на
зъбното колело) вертикално
надолу. Стъпенката на педала
трябва да е в хоризонтално
положение.
Предното колело на предния
велосипед трябва да сочи наляво.
Предното колело на задния
велосипед трябва да сочи надясно.
Закрепване на велосипеда към
системата на задния носач
Чрез въртящата се ръкохватка на
стойката грубо нагласете
регулируемата глава на стойката към коляното на педала.

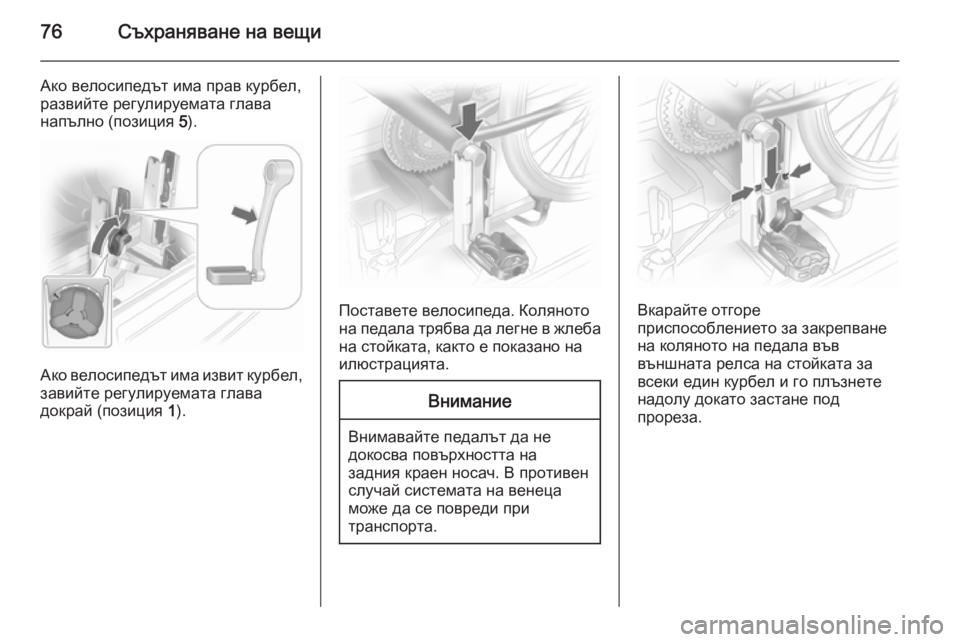

76Съхраняване на вещи
Ако велосипедът има прав курбел,
развийте регулируемата глава
напълно (позиция 5).
Ако велосипедът има извит курбел,
завийте регулируемата глава
докрай (позиция 1).
Поставете велосипеда. Коляното
на педала трябва да легне в жлеба на стойката, както е показано на
илюстрацията.
Внимание
Внимавайте педалът да не
докосва повърхността на
задния краен носач. В противен
случай системата на венеца
може да се повреди при
транспорта.
Вкарайте отгоре
приспособлението за закрепване
на коляното на педала във
външната релса на стойката за
всеки един курбел и го плъзнете
надолу докато застане под
прореза.

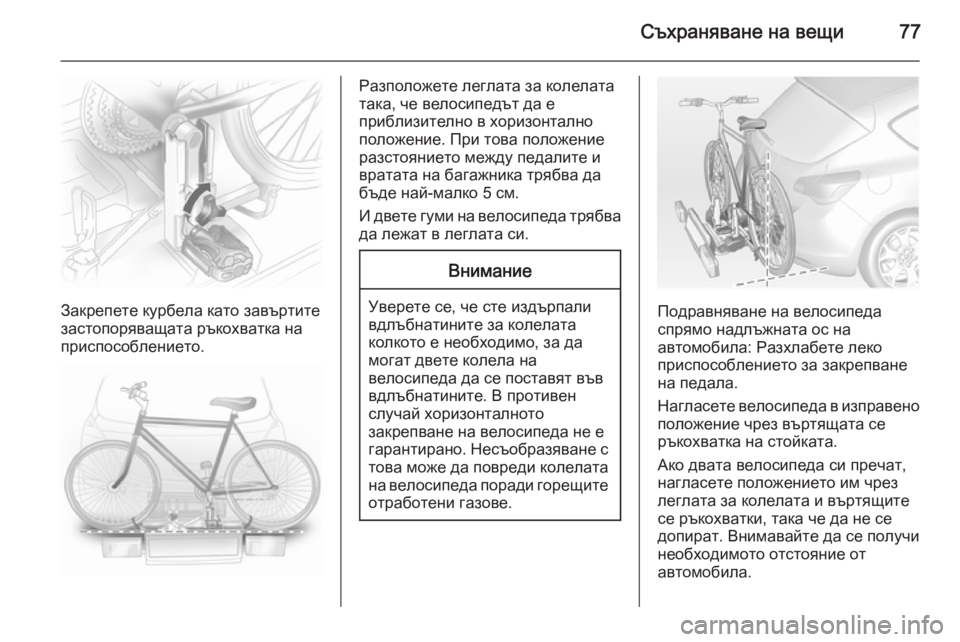

Съхраняване на вещи77
Закрепете курбела като завъртите
застопоряващата ръкохватка на
приспособлението.
Разположете леглата за колелата
така, че велосипедът да е
приблизително в хоризонтално положение. При това положение
разстоянието между педалите и
вратата на багажника трябва да
бъде най-малко 5 см.
И двете гуми на велосипеда трябва да лежат в леглата си.Внимание
Уверете се, че сте издърпали
вдлъбнатините за колелата
колкото е необходимо, за да
могат двете колела на
велосипеда да се поставят във
вдлъбнатините. В противен
случай хоризонталното
закрепване на велосипеда не е
гарантирано. Несъобразяване с това може да повреди колелата
на велосипеда поради горещите отработени газове.Подравняване на велосипеда
спрямо надлъжната ос на
автомобила: Разхлабете леко
приспособлението за закрепване
на педала.
Нагласете велосипеда в изправено
положение чрез въртящата се
ръкохватка на стойката.
Ако двата велосипеда си пречат,
нагласете положението им чрез
леглата за колелата и въртящите
се ръкохватки, така че да не се
допират. Внимавайте да се получи
необходимото отстояние от
автомобила.

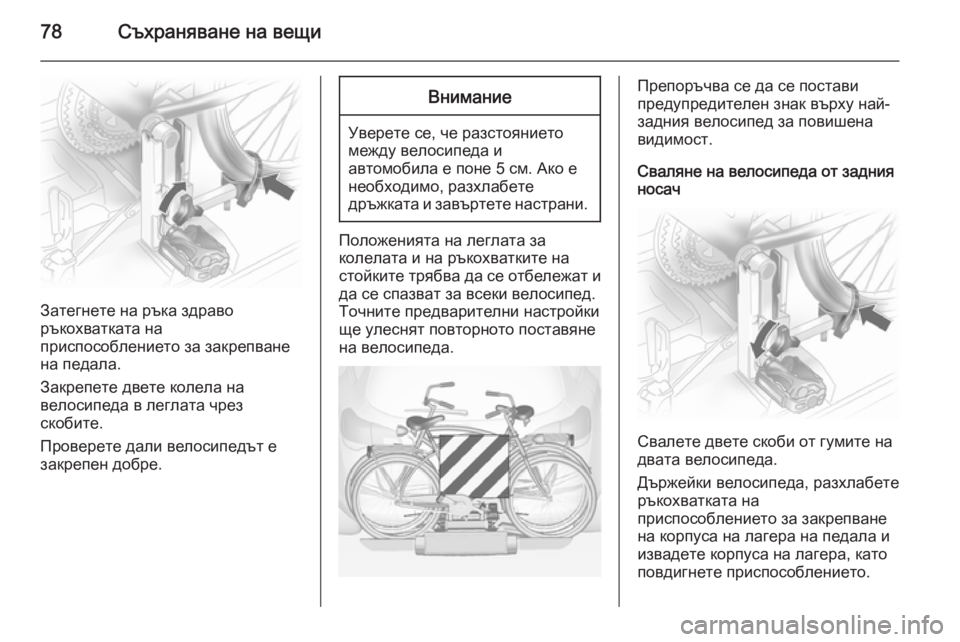

78Съхраняване на вещи
Затегнете на ръка здраво
ръкохватката на
приспособлението за закрепване
на педала.
Закрепете двете колела на
велосипеда в леглата чрез
скобите.
Проверете дали велосипедът е
закрепен добре.
Внимание
Уверете се, че разстоянието
между велосипеда и
автомобила е поне 5 см. Ако е
необходимо, разхлабете
дръжката и завъртете настрани.
Положенията на леглата за
колелата и на ръкохватките на
стойките трябва да се отбележат и да се спазват за всеки велосипед.
Точните предварителни настройки
ще улеснят повторното поставяне
на велосипеда.
Препоръчва се да се постави
предупредителен знак върху най-
задния велосипед за повишена видимост.
Сваляне на велосипеда от задния
носач
Свалете двете скоби от гумите на
двата велосипеда.
Държейки велосипеда, разхлабете
ръкохватката на
приспособлението за закрепване
на корпуса на лагера на педала и
извадете корпуса на лагера, като повдигнете приспособлението.
