Istmed, turvaistmed63Lapse turvaistme kinnituskohad
Lubatud võimalused lapse turvasüsteemi paigaldamiseksKaal ja vanuserühmJuhi kõrvalistmel 1)Välimistel
tagaistmetelKeskmisel
tagaistmel 2)Rühm 0: kuni 10 kg
või kuni ligikaudu kümnekuune
Rühm 0+: kuni 13 kg või kuni ligikaudu kaheaastaneB1
, ++U, +URühm I: 9 kuni 18 kg või ligikaudu 8-kuusest 4-aastaseniB2
, ++U, +URühm II: 15 kuni 25 kg või ligikaudu 3- kuni 7-aastane
Rühm III: 22 kuni 36 kg või 6- kuni 12-aastaneXUUB1=Piiratud, ainult istme hõivatuse tuvastamise süsteem ja Opeli transpondritega lapseturvasüsteem.
Kui lapse turvaiste on kolmepunktiturvavööga kinnitatud, tuleb istme kõrgus seada kõige ülemisse asendisse.
Nihutada juhi kõrvaliste nii taha, kui võimalik, ja seada kõrvalistme turvavöö kinnituspunkt kõige madalamasse
asendisse.B 2=Piiratud, ainult istme hõivatuse tuvastamise süsteem ja Opeli transpondritega lapseturvasüsteem.
Kui lapse turvaiste on kolmepunktiturvavööga kinnitatud, tuleb istme kõrgus seada kõige ülemisse asendisse. Nihutada juhi kõrvaliste nii taha, kui võimalik, et kõrvalistme turvavöö kulgeks kinnituspunktist ettepoole.U=Lubatud koos kolmepunktikinnitusega turvavööga.+=Iste on saadaval ISOFIX ja ülemise kinnitusrihma kinnitusklambritega.++=Iste on saadaval ISOFIX kinnitusklambritega.X=Selles kaalurühmas ei ole lapseturvasüsteem lubatud.1) Ei ole lubatud 4-ukselisel sedaanil.
2) Ei ole lubatud Astra TwinTopil.

64Istmed, turvaistmed
Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseksKaalurühmSuurusrühmKinnitamineKõrvalistuja istmelTagumistel välimistel
istekohtadelTagumisel keskmisel
istekohalRühm 0: kuni 10 kgEISO/R1ILILXRühm 0+: kuni 13 kgEISO/R1ILILXDISO/R2ILILXCISO/R3XIL 3)XRühm I: 9 kuni 18 kgDISO/R2ILILXCISO/R3XIL3)XBISO/F2ILIL, IUFXB1ISO/F2XILIL, IUFXAISO/F3XIL, IUFXIL=Kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX turvasüsteemidel.
ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X=Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.3) Ainult kaassõitja poolel.

Istmed, turvaistmed65
ISOFIX suurusrühm ja istmeseadeA - ISO/F3=Näoga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B - ISO/F2=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3=Seljaga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas kuni 13 kg.D - ISO/R2=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.E - ISO/R1=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.

66Istmed, turvaistmedISOFIX-
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud seljatoel oleval sildil.
Ülemiste
kinnitusrihmadega
lapseturvasüsteemid Ülemise kinnitusrihma lapseistme
kinnitusaasad asuvad katte all, mis on tähistatud sümboliga :. Pärast
kasutamist keerake kate üles.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.
Transpondritega
lapseturvasüsteemid
Transpondrite olemasolu
lapseturvasüsteemis näitab vastav
silt.
Opeli transpondritega
lapseturvaistmed tuvastatakse
automaatselt, kui need on õigesti

Istmed, turvaistmed67
paigaldatud istme hõivatuse
tuvastamise süsteemiga
kõrvalistujaistmele.
Märkus
Istme ja lapseturvasüsteemi vahel ei tohi olla esemeid (nt plastplaadid või
soojendusvaibad).
Istme hõivatuse tuvastamine 3 60.

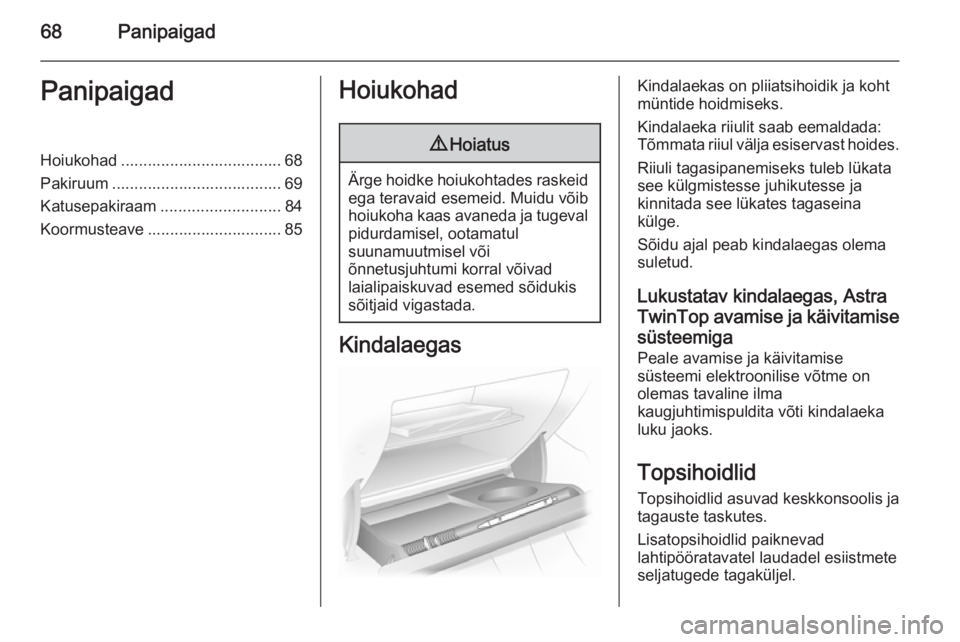

68PanipaigadPanipaigadHoiukohad .................................... 68
Pakiruum ...................................... 69
Katusepakiraam ........................... 84
Koormusteave .............................. 85Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaekas on pliiatsihoidik ja koht
müntide hoidmiseks.
Kindalaeka riiulit saab eemaldada: Tõmmata riiul välja esiservast hoides.
Riiuli tagasipanemiseks tuleb lükata
see külgmistesse juhikutesse ja
kinnitada see lükates tagaseina
külge.
Sõidu ajal peab kindalaegas olema
suletud.
Lukustatav kindalaegas, Astra
TwinTop avamise ja käivitamise
süsteemiga Peale avamise ja käivitamise
süsteemi elektroonilise võtme on
olemas tavaline ilma
kaugjuhtimispuldita võti kindalaeka
luku jaoks.
Topsihoidlid
Topsihoidlid asuvad keskkonsoolis ja
tagauste taskutes.
Lisatopsihoidlid paiknevad
lahtipööratavatel laudadel esiistmete
seljatugede tagaküljel.

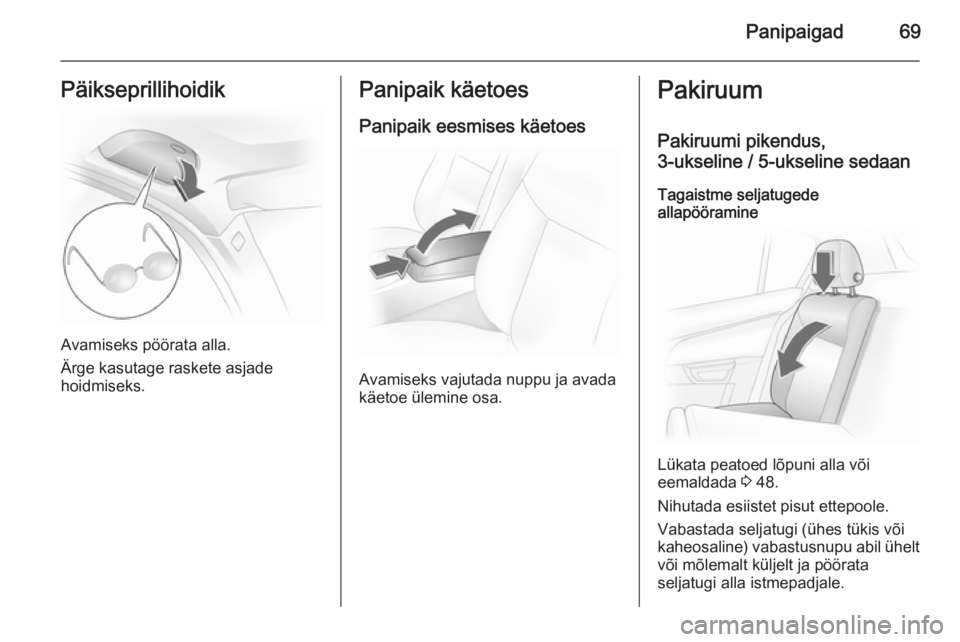

Panipaigad69Päikseprillihoidik
Avamiseks pöörata alla.
Ärge kasutage raskete asjade
hoidmiseks.
Panipaik käetoes
Panipaik eesmises käetoes
Avamiseks vajutada nuppu ja avada
käetoe ülemine osa.
Pakiruum
Pakiruumi pikendus,
3-ukseline / 5-ukseline sedaan
Tagaistme seljatugede
allapööramine
Lükata peatoed lõpuni alla või
eemaldada 3 48.
Nihutada esiistet pisut ettepoole.
Vabastada seljatugi (ühes tükis või
kaheosaline) vabastusnupu abil ühelt
või mõlemalt küljelt ja pöörata
seljatugi alla istmepadjale.

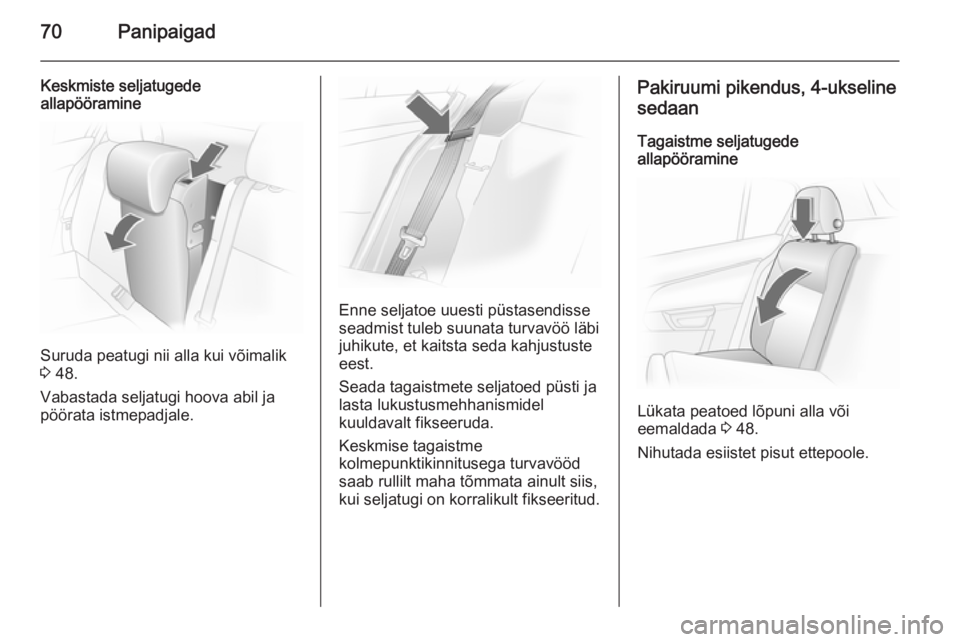

70Panipaigad
Keskmiste seljatugede
allapööramine
Suruda peatugi nii alla kui võimalik
3 48.
Vabastada seljatugi hoova abil ja
pöörata istmepadjale.
Enne seljatoe uuesti püstasendisse
seadmist tuleb suunata turvavöö läbi
juhikute, et kaitsta seda kahjustuste eest.
Seada tagaistmete seljatoed püsti ja
lasta lukustusmehhanismidel
kuuldavalt fikseeruda.
Keskmise tagaistme
kolmepunktikinnitusega turvavööd
saab rullilt maha tõmmata ainult siis,
kui seljatugi on korralikult fikseeritud.
Pakiruumi pikendus, 4-ukseline
sedaan
Tagaistme seljatugede
allapööramine
Lükata peatoed lõpuni alla või
eemaldada 3 48.
Nihutada esiistet pisut ettepoole.
