Sõiduki hooldamine175

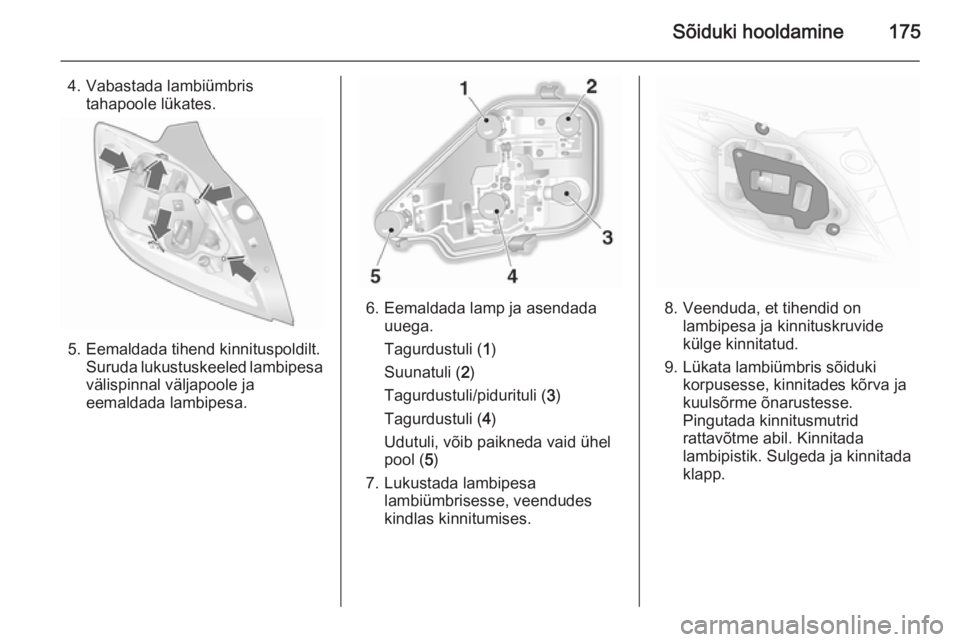

4. Vabastada lambiümbristahapoole lükates.
5. Eemaldada tihend kinnituspoldilt. Suruda lukustuskeeled lambipesa
välispinnal väljapoole ja
eemaldada lambipesa.
6. Eemaldada lamp ja asendada uuega.
Tagurdustuli ( 1)
Suunatuli ( 2)
Tagurdustuli/pidurituli ( 3)
Tagurdustuli ( 4)
Udutuli, võib paikneda vaid ühel
pool ( 5)
7. Lukustada lambipesa lambiümbrisesse, veendudes
kindlas kinnitumises.8. Veenduda, et tihendid on lambipesa ja kinnituskruvide
külge kinnitatud.
9. Lükata lambiümbris sõiduki korpusesse, kinnitades kõrva ja
kuulsõrme õnarustesse. Pingutada kinnitusmutrid
rattavõtme abil. Kinnitada
lambipistik. Sulgeda ja kinnitada
klapp.

176Sõiduki hooldamine

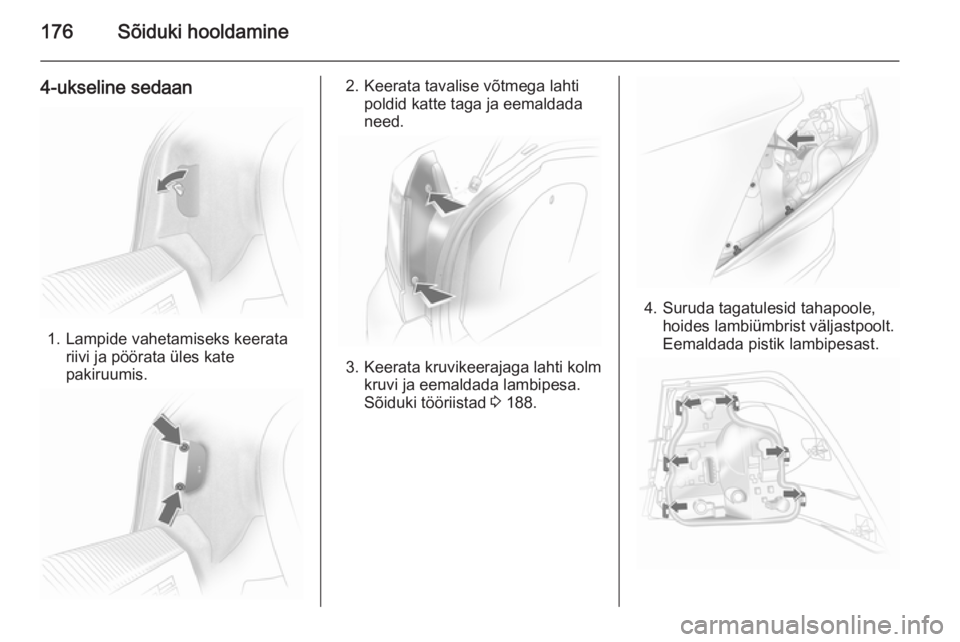

4-ukseline sedaan
1. Lampide vahetamiseks keeratariivi ja pöörata üles kate
pakiruumis.
2. Keerata tavalise võtmega lahti poldid katte taga ja eemaldada
need.
3. Keerata kruvikeerajaga lahti kolm kruvi ja eemaldada lambipesa.
Sõiduki tööriistad 3 188.
4. Suruda tagatulesid tahapoole,
hoides lambiümbrist väljastpoolt.
Eemaldada pistik lambipesast.

Sõiduki hooldamine177

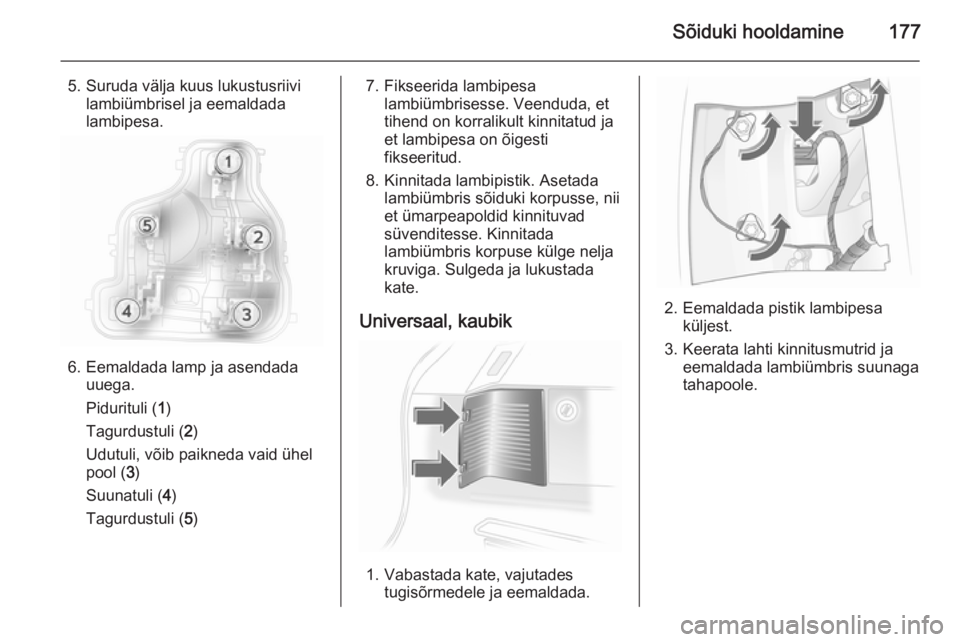

5. Suruda välja kuus lukustusriivilambiümbrisel ja eemaldada
lambipesa.
6. Eemaldada lamp ja asendada uuega.
Pidurituli ( 1)
Tagurdustuli ( 2)
Udutuli, võib paikneda vaid ühel
pool ( 3)
Suunatuli ( 4)
Tagurdustuli ( 5)
7. Fikseerida lambipesa
lambiümbrisesse. Veenduda, et
tihend on korralikult kinnitatud ja
et lambipesa on õigesti
fikseeritud.
8. Kinnitada lambipistik. Asetada lambiümbris sõiduki korpusse, nii
et ümarpeapoldid kinnituvad
süvenditesse. Kinnitada
lambiümbris korpuse külge nelja
kruviga. Sulgeda ja lukustada
kate.
Universaal, kaubik
1. Vabastada kate, vajutades tugisõrmedele ja eemaldada.
2. Eemaldada pistik lambipesaküljest.
3. Keerata lahti kinnitusmutrid ja eemaldada lambiümbris suunaga
tahapoole.

178Sõiduki hooldamine

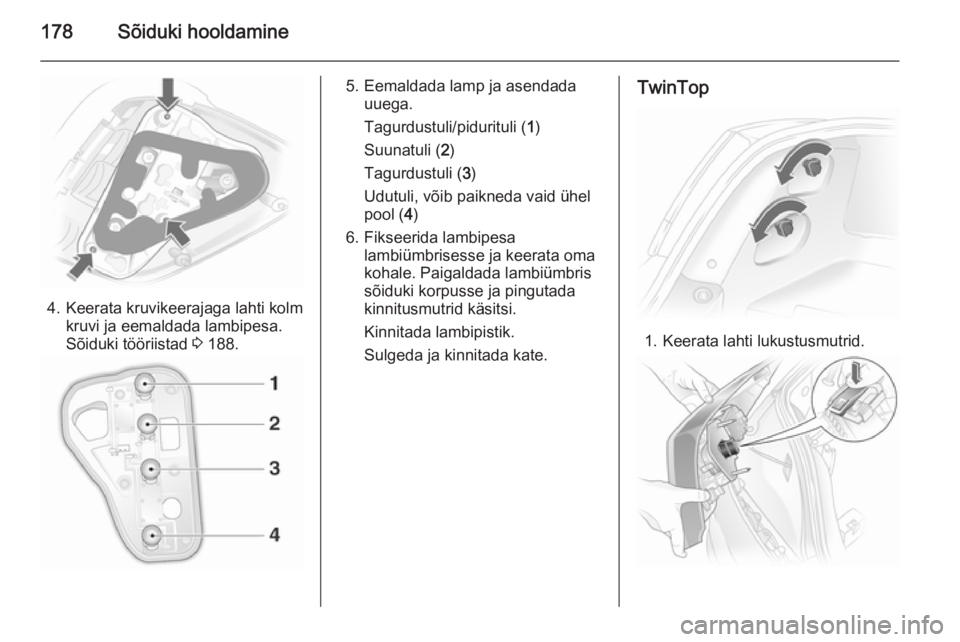

4. Keerata kruvikeerajaga lahti kolmkruvi ja eemaldada lambipesa.
Sõiduki tööriistad 3 188.
5. Eemaldada lamp ja asendada
uuega.
Tagurdustuli/pidurituli ( 1)
Suunatuli ( 2)
Tagurdustuli ( 3)
Udutuli, võib paikneda vaid ühel
pool ( 4)
6. Fikseerida lambipesa lambiümbrisesse ja keerata oma
kohale. Paigaldada lambiümbris
sõiduki korpusse ja pingutada
kinnitusmutrid käsitsi.
Kinnitada lambipistik.
Sulgeda ja kinnitada kate.TwinTop
1. Keerata lahti lukustusmutrid.

Sõiduki hooldamine179

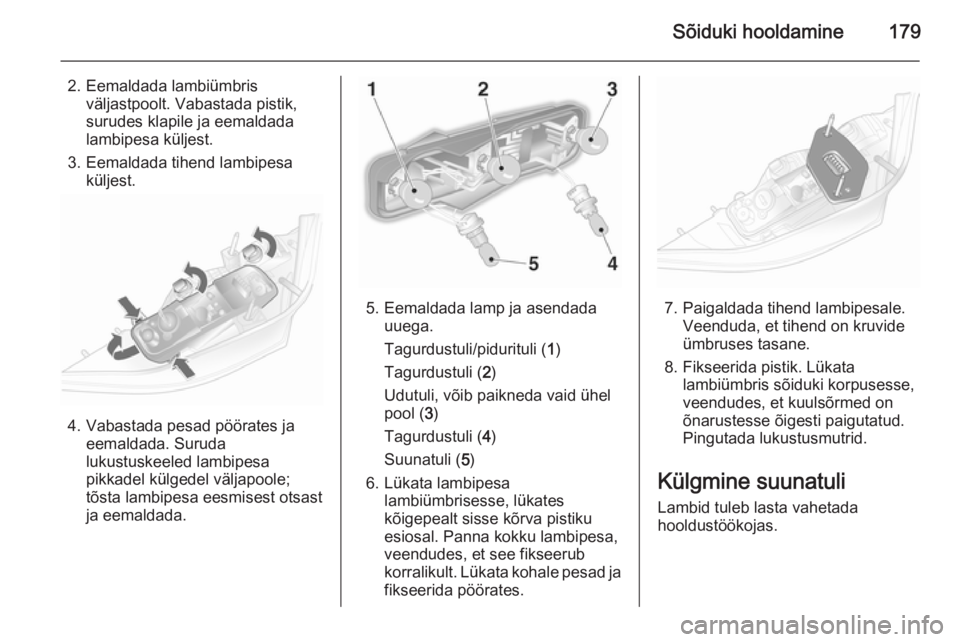

2. Eemaldada lambiümbrisväljastpoolt. Vabastada pistik,
surudes klapile ja eemaldada
lambipesa küljest.
3. Eemaldada tihend lambipesa küljest.
4. Vabastada pesad pöörates jaeemaldada. Suruda
lukustuskeeled lambipesa pikkadel külgedel väljapoole;
tõsta lambipesa eesmisest otsast
ja eemaldada.
5. Eemaldada lamp ja asendada uuega.
Tagurdustuli/pidurituli ( 1)
Tagurdustuli ( 2)
Udutuli, võib paikneda vaid ühel
pool ( 3)
Tagurdustuli ( 4)
Suunatuli ( 5)
6. Lükata lambipesa lambiümbrisesse, lükates
kõigepealt sisse kõrva pistiku
esiosal. Panna kokku lambipesa,
veendudes, et see fikseerub
korralikult. Lükata kohale pesad ja
fikseerida pöörates.7. Paigaldada tihend lambipesale. Veenduda, et tihend on kruvide
ümbruses tasane.
8. Fikseerida pistik. Lükata lambiümbris sõiduki korpusesse,
veendudes, et kuulsõrmed on
õnarustesse õigesti paigutatud.
Pingutada lukustusmutrid.
Külgmine suunatuli Lambid tuleb lasta vahetada
hooldustöökojas.

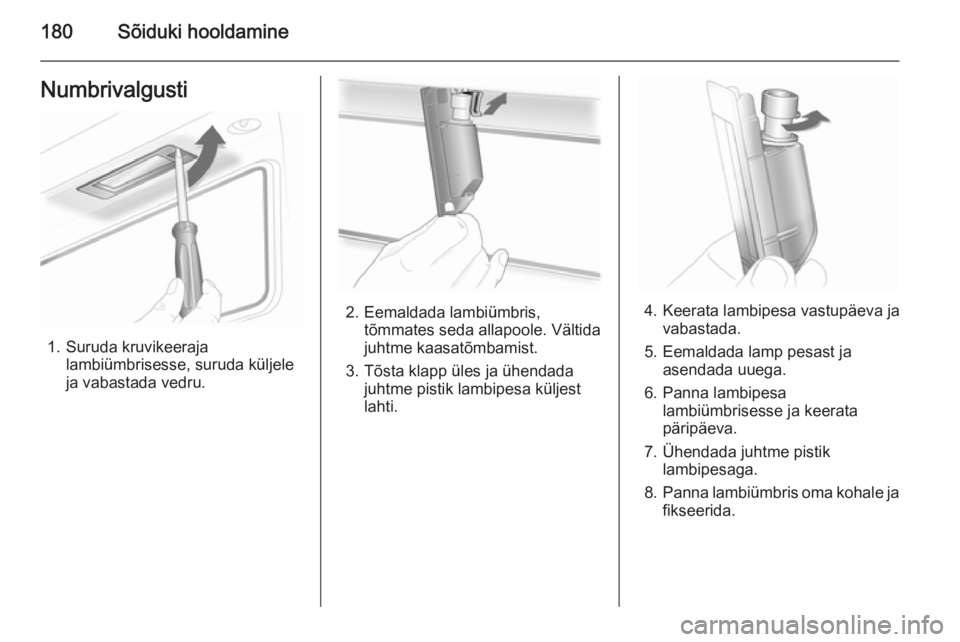

180Sõiduki hooldamineNumbrivalgusti
1. Suruda kruvikeerajalambiümbrisesse, suruda küljele
ja vabastada vedru.
2. Eemaldada lambiümbris, tõmmates seda allapoole. Vältida
juhtme kaasatõmbamist.
3. Tõsta klapp üles ja ühendada juhtme pistik lambipesa küljest
lahti.4. Keerata lambipesa vastupäeva ja vabastada.
5. Eemaldada lamp pesast ja asendada uuega.
6. Panna lambipesa lambiümbrisesse ja keerata
päripäeva.
7. Ühendada juhtme pistik lambipesaga.
8. Panna lambiümbris oma kohale ja
fikseerida.

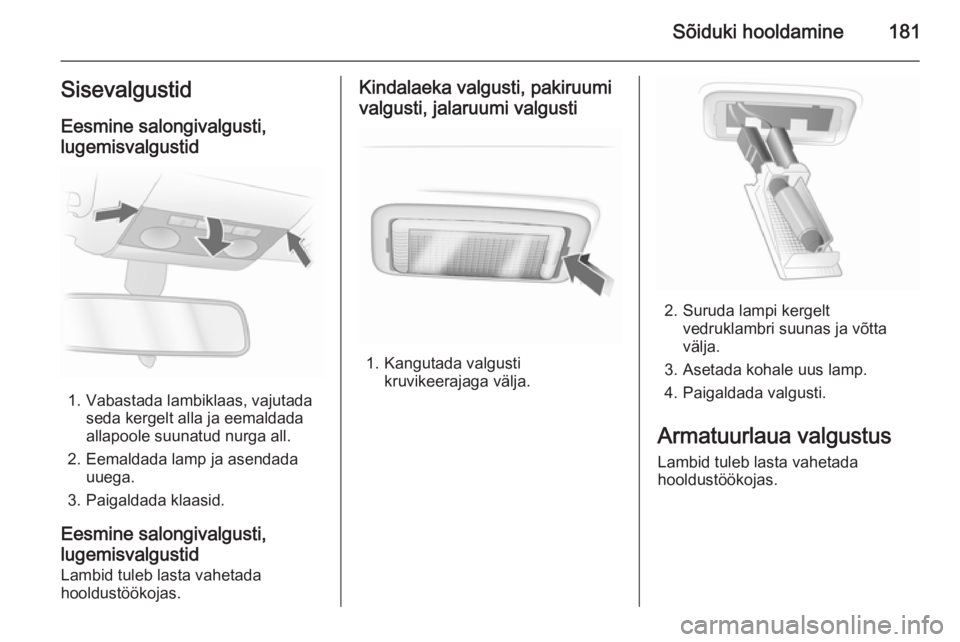

Sõiduki hooldamine181SisevalgustidEesmine salongivalgusti,
lugemisvalgustid
1. Vabastada lambiklaas, vajutada seda kergelt alla ja eemaldada
allapoole suunatud nurga all.
2. Eemaldada lamp ja asendada uuega.
3. Paigaldada klaasid.
Eesmine salongivalgusti,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti, pakiruumi
valgusti, jalaruumi valgusti
1. Kangutada valgusti kruvikeerajaga välja.
2. Suruda lampi kergeltvedruklambri suunas ja võtta
välja.
3. Asetada kohale uus lamp.
4. Paigaldada valgusti.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.

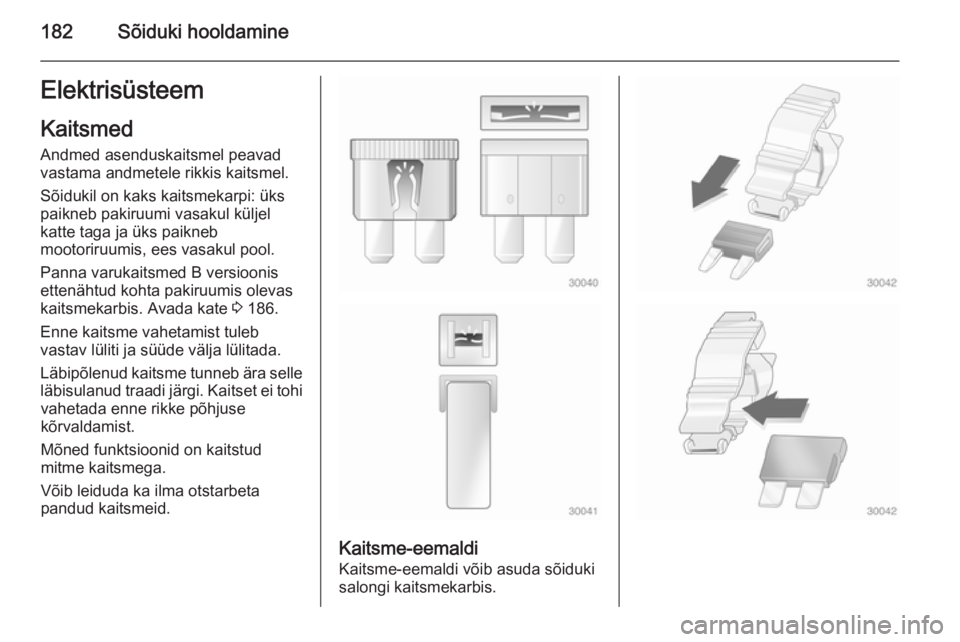

182Sõiduki hooldamineElektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukil on kaks kaitsmekarpi: üks
paikneb pakiruumi vasakul küljel
katte taga ja üks paikneb
mootoriruumis, ees vasakul pool.
Panna varukaitsmed B versioonis
ettenähtud kohta pakiruumis olevas
kaitsmekarbis. Avada kate 3 186.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda sõiduki
salongi kaitsmekarbis.
