Sõiduki hooldamine183

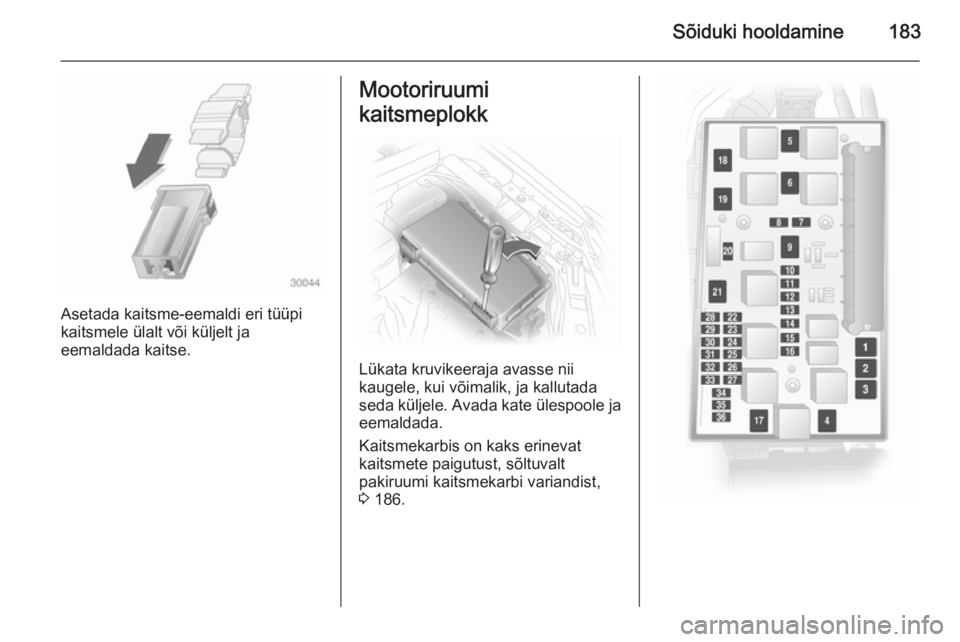

Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi
kaitsmeplokk
Lükata kruvikeeraja avasse nii
kaugele, kui võimalik, ja kallutada
seda küljele. Avada kate ülespoole ja eemaldada.
Kaitsmekarbis on kaks erinevat
kaitsmete paigutust, sõltuvalt
pakiruumi kaitsmekarbi variandist,
3 186.

184Sõiduki hooldamine

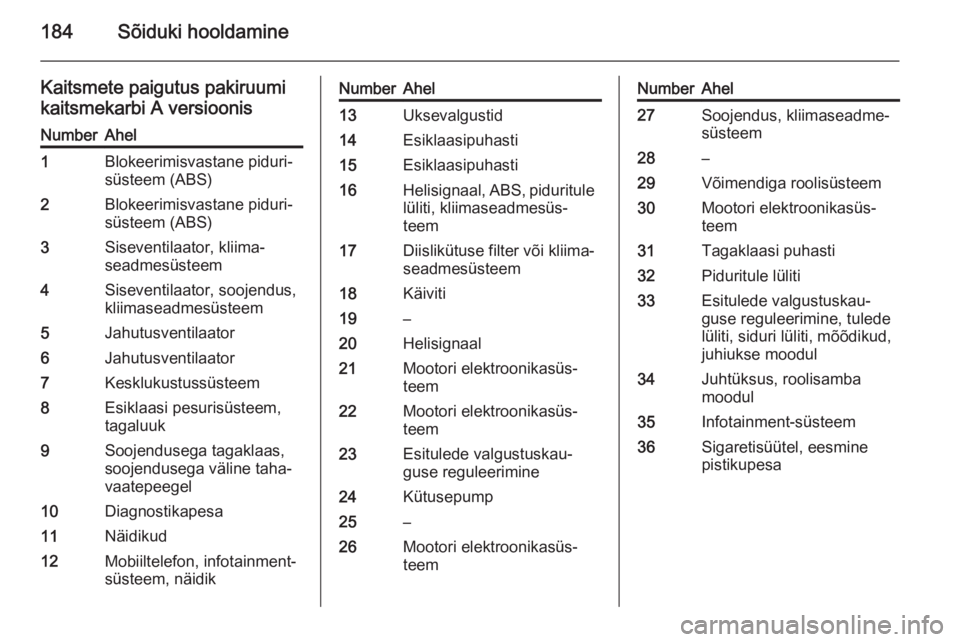

Kaitsmete paigutus pakiruumikaitsmekarbi A versioonisNumberAhel1Blokeerimisvastane piduri‐süsteem (ABS)2Blokeerimisvastane piduri‐
süsteem (ABS)3Siseventilaator, kliima‐
seadmesüsteem4Siseventilaator, soojendus,
kliimaseadmesüsteem5Jahutusventilaator6Jahutusventilaator7Kesklukustussüsteem8Esiklaasi pesurisüsteem,
tagaluuk9Soojendusega tagaklaas,
soojendusega väline taha‐
vaatepeegel10Diagnostikapesa11Näidikud12Mobiiltelefon, infotainment-
süsteem, näidikNumberAhel13Uksevalgustid14Esiklaasipuhasti15Esiklaasipuhasti16Helisignaal, ABS, piduritule lüliti, kliimaseadmesüs‐
teem17Diislikütuse filter või kliima‐
seadmesüsteem18Käiviti19–20Helisignaal21Mootori elektroonikasüs‐
teem22Mootori elektroonikasüs‐
teem23Esitulede valgustuskau‐
guse reguleerimine24Kütusepump25–26Mootori elektroonikasüs‐
teemNumberAhel27Soojendus, kliimaseadme‐
süsteem28–29Võimendiga roolisüsteem30Mootori elektroonikasüs‐
teem31Tagaklaasi puhasti32Piduritule lüliti33Esitulede valgustuskau‐
guse reguleerimine, tulede
lüliti, siduri lüliti, mõõdikud,
juhiukse moodul34Juhtüksus, roolisamba
moodul35Infotainment-süsteem36Sigaretisüütel, eesmine
pistikupesa

Sõiduki hooldamine185

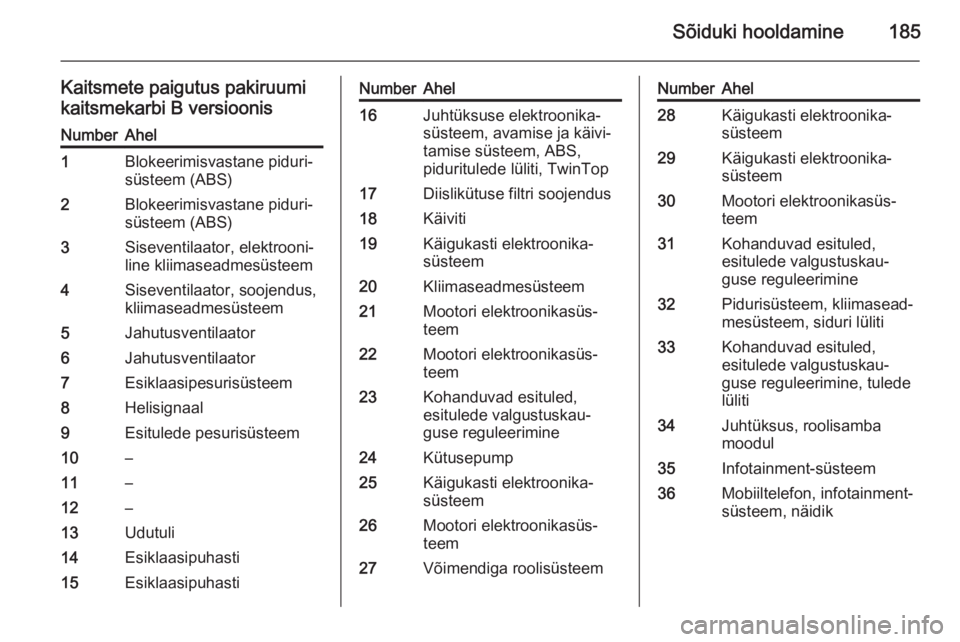

Kaitsmete paigutus pakiruumi
kaitsmekarbi B versioonisNumberAhel1Blokeerimisvastane piduri‐
süsteem (ABS)2Blokeerimisvastane piduri‐
süsteem (ABS)3Siseventilaator, elektrooni‐
line kliimaseadmesüsteem4Siseventilaator, soojendus,
kliimaseadmesüsteem5Jahutusventilaator6Jahutusventilaator7Esiklaasipesurisüsteem8Helisignaal9Esitulede pesurisüsteem10–11–12–13Udutuli14Esiklaasipuhasti15EsiklaasipuhastiNumberAhel16Juhtüksuse elektroonika‐
süsteem, avamise ja käivi‐
tamise süsteem, ABS,
piduritulede lüliti, TwinTop17Diislikütuse filtri soojendus18Käiviti19Käigukasti elektroonika‐
süsteem20Kliimaseadmesüsteem21Mootori elektroonikasüs‐
teem22Mootori elektroonikasüs‐
teem23Kohanduvad esituled,
esitulede valgustuskau‐
guse reguleerimine24Kütusepump25Käigukasti elektroonika‐ süsteem26Mootori elektroonikasüs‐
teem27Võimendiga roolisüsteemNumberAhel28Käigukasti elektroonika‐
süsteem29Käigukasti elektroonika‐
süsteem30Mootori elektroonikasüs‐
teem31Kohanduvad esituled,
esitulede valgustuskau‐
guse reguleerimine32Pidurisüsteem, kliimasead‐
mesüsteem, siduri lüliti33Kohanduvad esituled,
esitulede valgustuskau‐
guse reguleerimine, tulede
lüliti34Juhtüksus, roolisamba
moodul35Infotainment-süsteem36Mobiiltelefon, infotainment-
süsteem, näidik

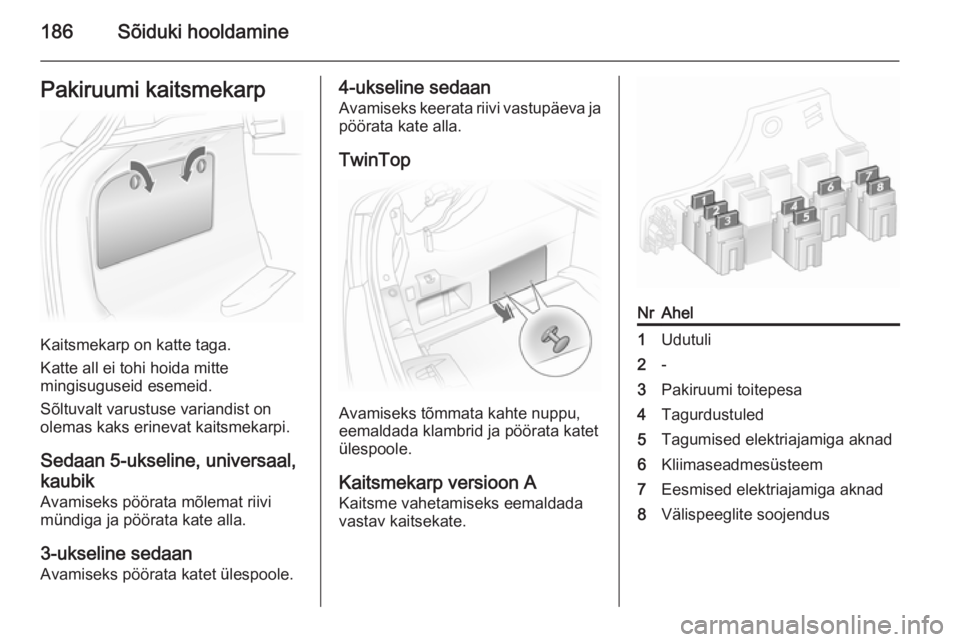

186Sõiduki hooldaminePakiruumi kaitsmekarp
Kaitsmekarp on katte taga.
Katte all ei tohi hoida mitte
mingisuguseid esemeid.
Sõltuvalt varustuse variandist on
olemas kaks erinevat kaitsmekarpi.
Sedaan 5-ukseline, universaal,
kaubik
Avamiseks pöörata mõlemat riivi
mündiga ja pöörata kate alla.
3-ukseline sedaan Avamiseks pöörata katet ülespoole.
4-ukseline sedaan
Avamiseks keerata riivi vastupäeva ja pöörata kate alla.
TwinTop
Avamiseks tõmmata kahte nuppu,
eemaldada klambrid ja pöörata katet
ülespoole.
Kaitsmekarp versioon A
Kaitsme vahetamiseks eemaldada
vastav kaitsekate.
NrAhel1Udutuli2-3Pakiruumi toitepesa4Tagurdustuled5Tagumised elektriajamiga aknad6Kliimaseadmesüsteem7Eesmised elektriajamiga aknad8Välispeeglite soojendus

Sõiduki hooldamine187

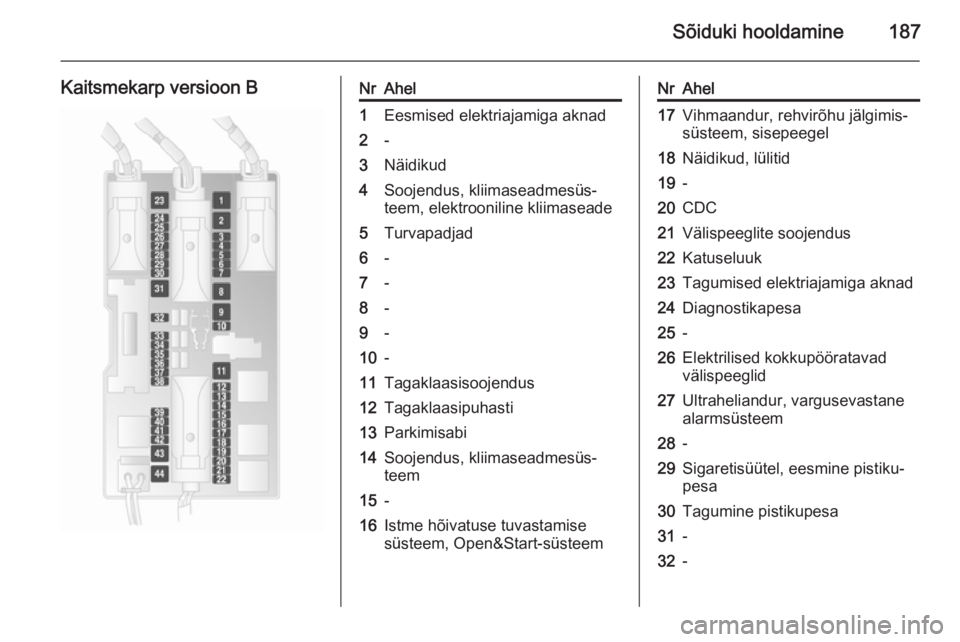

Kaitsmekarp versioon BNrAhel1Eesmised elektriajamiga aknad2-3Näidikud4Soojendus, kliimaseadmesüs‐
teem, elektrooniline kliimaseade5Turvapadjad6-7-8-9-10-11Tagaklaasisoojendus12Tagaklaasipuhasti13Parkimisabi14Soojendus, kliimaseadmesüs‐
teem15-16Istme hõivatuse tuvastamise
süsteem, Open&Start-süsteemNrAhel17Vihmaandur, rehvirõhu jälgimis‐
süsteem, sisepeegel18Näidikud, lülitid19-20CDC21Välispeeglite soojendus22Katuseluuk23Tagumised elektriajamiga aknad24Diagnostikapesa25-26Elektrilised kokkupööratavad
välispeeglid27Ultraheliandur, vargusevastane
alarmsüsteem28-29Sigaretisüütel, eesmine pistiku‐
pesa30Tagumine pistikupesa31-32-

188Sõiduki hooldamine

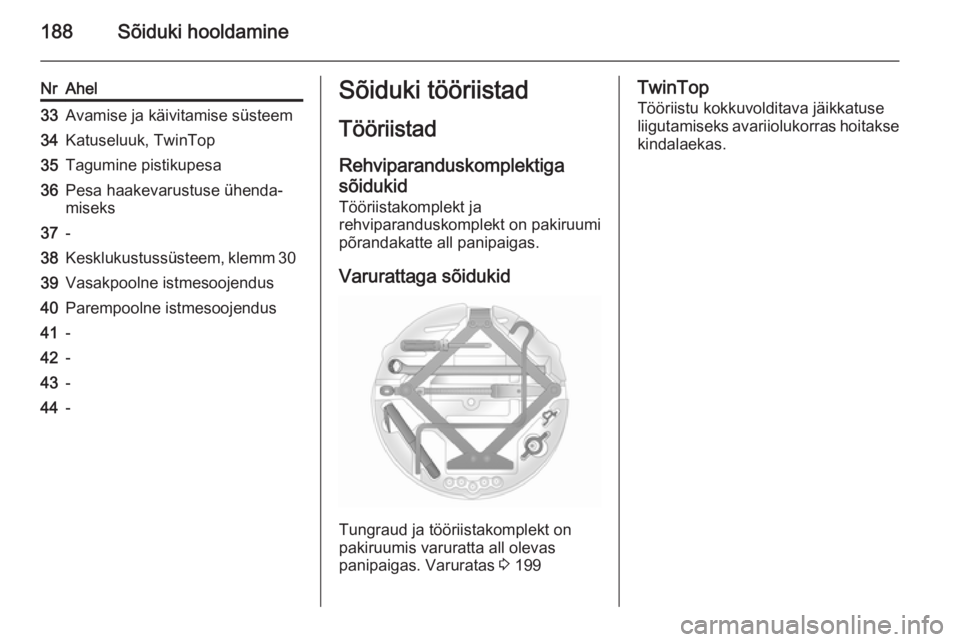

NrAhel33Avamise ja käivitamise süsteem34Katuseluuk, TwinTop35Tagumine pistikupesa36Pesa haakevarustuse ühenda‐
miseks37-38Kesklukustussüsteem, klemm 3039Vasakpoolne istmesoojendus40Parempoolne istmesoojendus41-42-43-44-Sõiduki tööriistad
Tööriistad Rehviparanduskomplektiga
sõidukid Tööriistakomplekt ja
rehviparanduskomplekt on pakiruumi
põrandakatte all panipaigas.
Varurattaga sõidukid
Tungraud ja tööriistakomplekt on
pakiruumis varuratta all olevas
panipaigas. Varuratas 3 199
TwinTop
Tööriistu kokkuvolditava jäikkatuse
liigutamiseks avariiolukorras hoitakse kindalaekas.

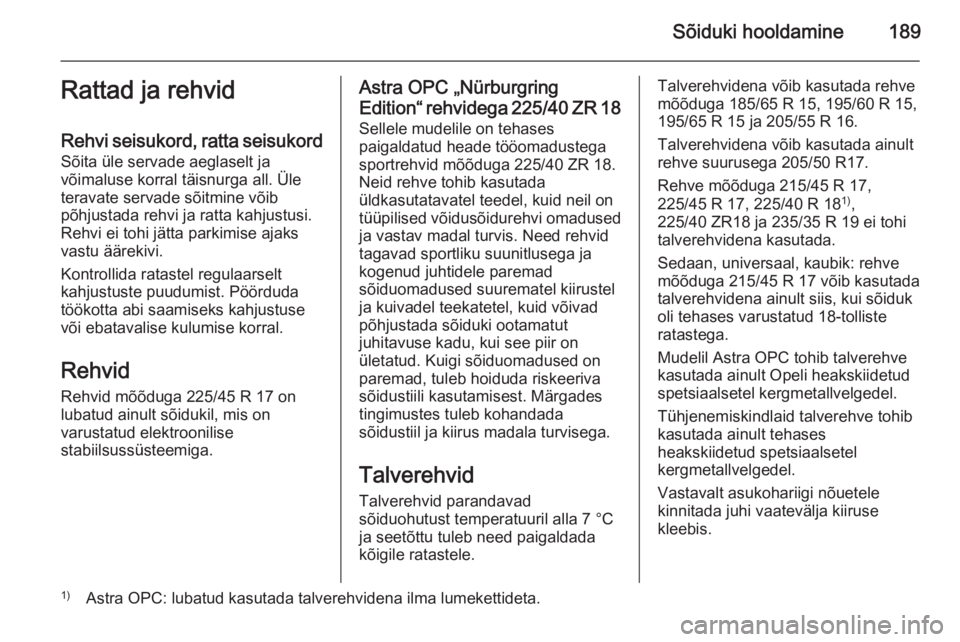

Sõiduki hooldamine189Rattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks vastu äärekivi.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Rehvid Rehvid mõõduga 225/45 R 17 on
lubatud ainult sõidukil, mis on
varustatud elektroonilise
stabiilsussüsteemiga.Astra OPC „Nürburgring
Edition“ rehvidega 225/40 ZR 18
Sellele mudelile on tehases
paigaldatud heade tööomadustega
sportrehvid mõõduga 225/40 ZR 18.
Neid rehve tohib kasutada
üldkasutatavatel teedel, kuid neil on
tüüpilised võidusõidurehvi omadused
ja vastav madal turvis. Need rehvid
tagavad sportliku suunitlusega ja
kogenud juhtidele paremad
sõiduomadused suurematel kiirustel
ja kuivadel teekatetel, kuid võivad
põhjustada sõiduki ootamatut
juhitavuse kadu, kui see piir on
ületatud. Kuigi sõiduomadused on
paremad, tuleb hoiduda riskeeriva
sõidustiili kasutamisest. Märgades
tingimustes tuleb kohandada
sõidustiil ja kiirus madala turvisega.
Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.Talverehvidena võib kasutada rehve
mõõduga 185/65 R 15, 195/60 R 15,
195/65 R 15 ja 205/55 R 16.
Talverehvidena võib kasutada ainult
rehve suurusega 205/50 R17.
Rehve mõõduga 215/45 R 17,
225/45 R 17, 225/40 R 18 1)
,
225/40 ZR18 ja 235/35 R 19 ei tohi
talverehvidena kasutada.
Sedaan, universaal, kaubik: rehve
mõõduga 215/45 R 17 võib kasutada
talverehvidena ainult siis, kui sõiduk
oli tehases varustatud 18-tolliste
ratastega.
Mudelil Astra OPC tohib talverehve
kasutada ainult Opeli heakskiidetud
spetsiaalsetel kergmetallvelgedel.
Tühjenemiskindlaid talverehve tohib
kasutada ainult tehases
heakskiidetud spetsiaalsetel
kergmetallvelgedel.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.1) Astra OPC: lubatud kasutada talverehvidena ilma lumekettideta.

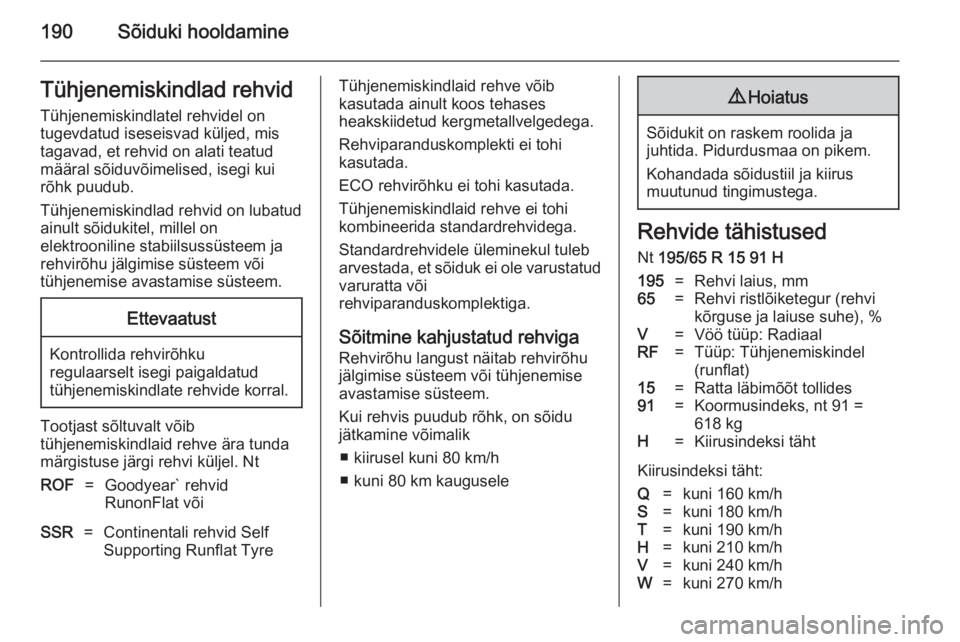

190Sõiduki hooldamineTühjenemiskindlad rehvid
Tühjenemiskindlatel rehvidel on
tugevdatud iseseisvad küljed, mis
tagavad, et rehvid on alati teatud
määral sõiduvõimelised, isegi kui rõhk puudub.
Tühjenemiskindlad rehvid on lubatud
ainult sõidukitel, millel on
elektrooniline stabiilsussüsteem ja
rehvirõhu jälgimise süsteem või
tühjenemise avastamise süsteem.Ettevaatust
Kontrollida rehvirõhku
regulaarselt isegi paigaldatud
tühjenemiskindlate rehvide korral.
Tootjast sõltuvalt võib
tühjenemiskindlaid rehve ära tunda
märgistuse järgi rehvi küljel. Nt
ROF=Goodyear` rehvid
RunonFlat võiSSR=Continentali rehvid Self
Supporting Runflat TyreTühjenemiskindlaid rehve võib
kasutada ainult koos tehases
heakskiidetud kergmetallvelgedega.
Rehviparanduskomplekti ei tohi
kasutada.
ECO rehvirõhku ei tohi kasutada.
Tühjenemiskindlaid rehve ei tohi
kombineerida standardrehvidega.
Standardrehvidele üleminekul tuleb
arvestada, et sõiduk ei ole varustatud varuratta või
rehviparanduskomplektiga.
Sõitmine kahjustatud rehviga
Rehvirõhu langust näitab rehvirõhu
jälgimise süsteem või tühjenemise
avastamise süsteem.
Kui rehvis puudub rõhk, on sõidu
jätkamine võimalik
■ kiirusel kuni 80 km/h
■ kuni 80 km kaugusele9 Hoiatus
Sõidukit on raskem roolida ja
juhtida. Pidurdusmaa on pikem.
Kohandada sõidustiil ja kiirus
muutunud tingimustega.
Rehvide tähistused
Nt 195/65 R 15 91 H
195=Rehvi laius, mm65=Rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %V=Vöö tüüp: RadiaalRF=Tüüp: Tühjenemiskindel
(runflat)15=Ratta läbimõõt tollides91=Koormusindeks, nt 91 =
618 kgH=Kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/h
