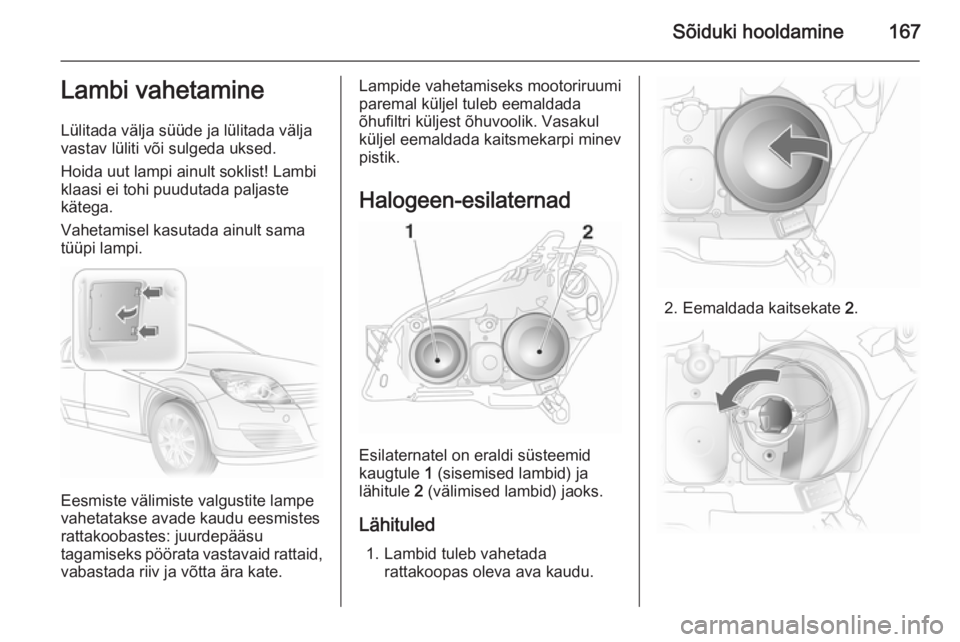

Sõiduki hooldamine167Lambi vahetamine
Lülitada välja süüde ja lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist! Lambi klaasi ei tohi puudutada paljastekätega.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Eesmiste välimiste valgustite lampe
vahetatakse avade kaudu eesmistes
rattakoobastes: juurdepääsu
tagamiseks pöörata vastavaid rattaid, vabastada riiv ja võtta ära kate.
Lampide vahetamiseks mootoriruumi
paremal küljel tuleb eemaldada
õhufiltri küljest õhuvoolik. Vasakul
küljel eemaldada kaitsmekarpi minev
pistik.
Halogeen-esilaternad
Esilaternatel on eraldi süsteemid
kaugtule 1 (sisemised lambid) ja
lähitule 2 (välimised lambid) jaoks.
Lähituled 1. Lambid tuleb vahetada rattakoopas oleva ava kaudu.
2. Eemaldada kaitsekate 2.

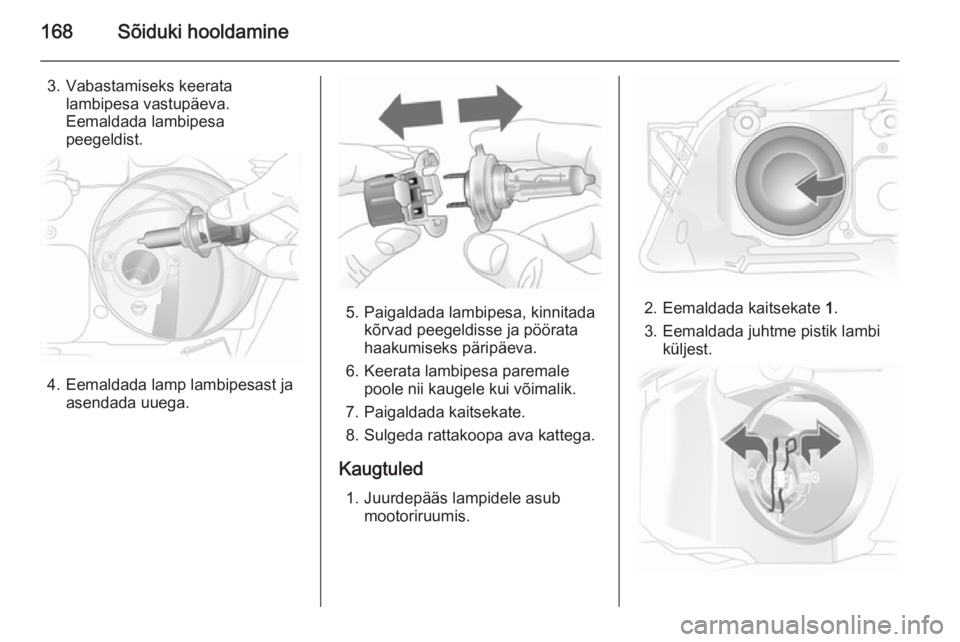

168Sõiduki hooldamine
3. Vabastamiseks keeratalambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
4. Eemaldada lamp lambipesast ja asendada uuega.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Keerata lambipesa paremale poole nii kaugele kui võimalik.
7. Paigaldada kaitsekate.
8. Sulgeda rattakoopa ava kattega.
Kaugtuled 1. Juurdepääs lampidele asub mootoriruumis.2. Eemaldada kaitsekate 1.
3. Eemaldada juhtme pistik lambi küljest.

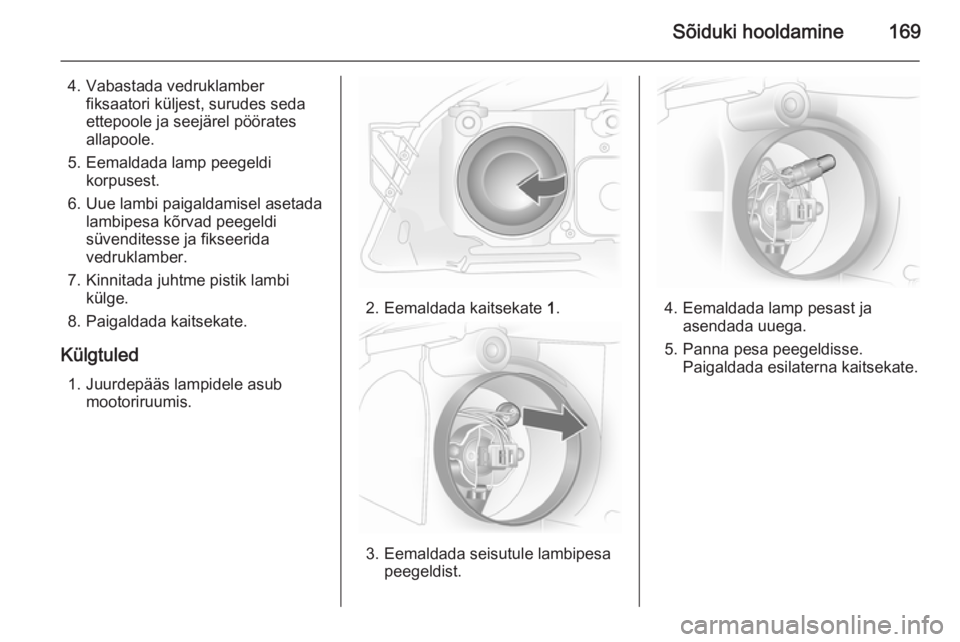

Sõiduki hooldamine169
4. Vabastada vedruklamberfiksaatori küljest, surudes seda
ettepoole ja seejärel pöörates
allapoole.
5. Eemaldada lamp peegeldi korpusest.
6. Uue lambi paigaldamisel asetada lambipesa kõrvad peegeldi
süvenditesse ja fikseerida vedruklamber.
7. Kinnitada juhtme pistik lambi külge.
8. Paigaldada kaitsekate.
Külgtuled 1. Juurdepääs lampidele asub mootoriruumis.
2. Eemaldada kaitsekate 1.
3. Eemaldada seisutule lambipesa
peegeldist.
4. Eemaldada lamp pesast jaasendada uuega.
5. Panna pesa peegeldisse. Paigaldada esilaterna kaitsekate.

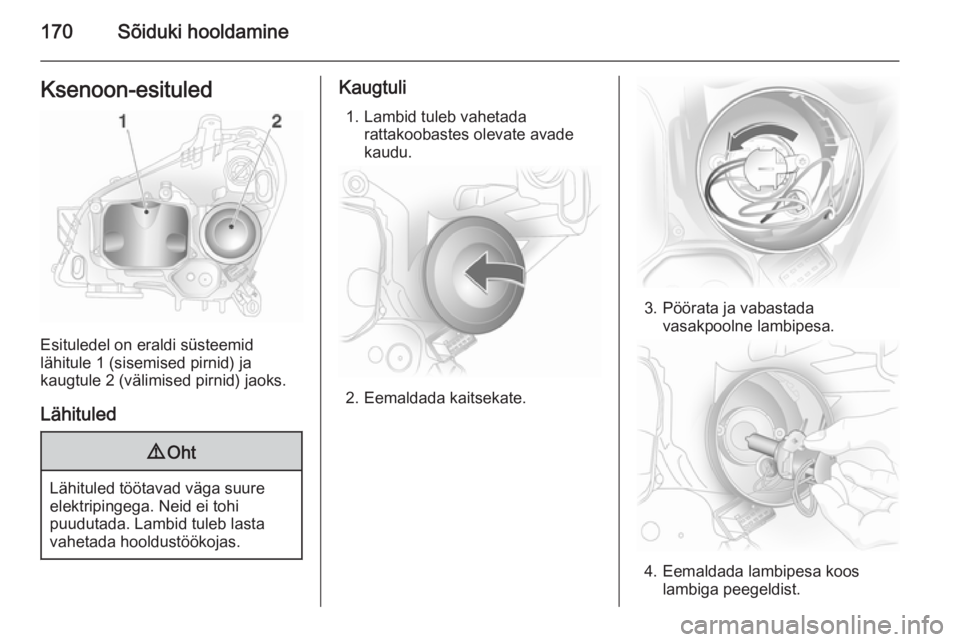

170Sõiduki hooldamineKsenoon-esituled
Esituledel on eraldi süsteemid
lähitule 1 (sisemised pirnid) ja
kaugtule 2 (välimised pirnid) jaoks.
Lähituled
9 Oht
Lähituled töötavad väga suure
elektripingega. Neid ei tohi
puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Kaugtuli
1. Lambid tuleb vahetada rattakoobastes olevate avade
kaudu.
2. Eemaldada kaitsekate.
3. Pöörata ja vabastada vasakpoolne lambipesa.
4. Eemaldada lambipesa kooslambiga peegeldist.

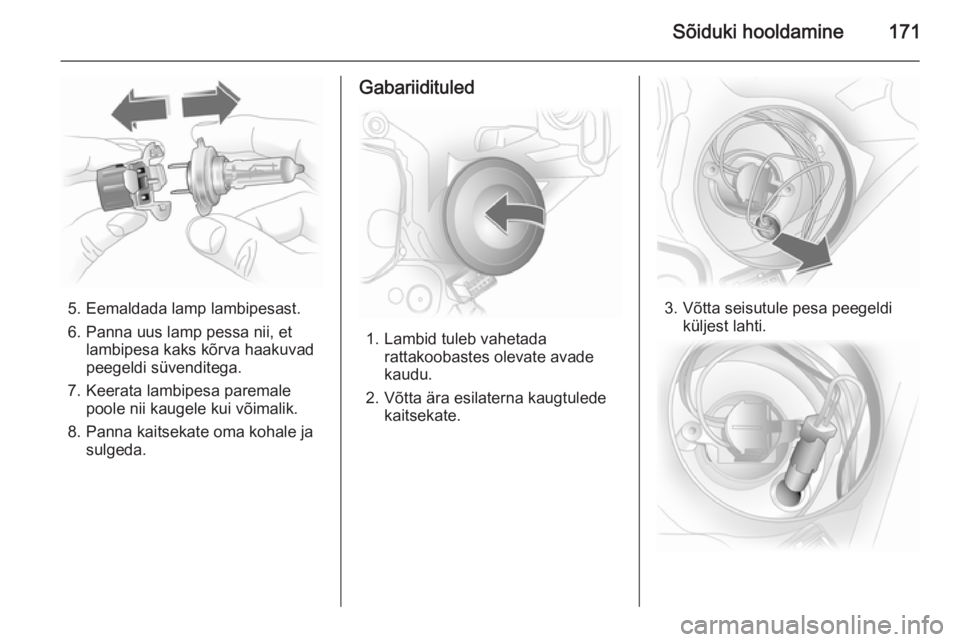

Sõiduki hooldamine171
5. Eemaldada lamp lambipesast.
6. Panna uus lamp pessa nii, et lambipesa kaks kõrva haakuvad
peegeldi süvenditega.
7. Keerata lambipesa paremale poole nii kaugele kui võimalik.
8. Panna kaitsekate oma kohale ja sulgeda.
Gabariidituled
1. Lambid tuleb vahetada rattakoobastes olevate avade
kaudu.
2. Võtta ära esilaterna kaugtulede kaitsekate.
3. Võtta seisutule pesa peegeldiküljest lahti.

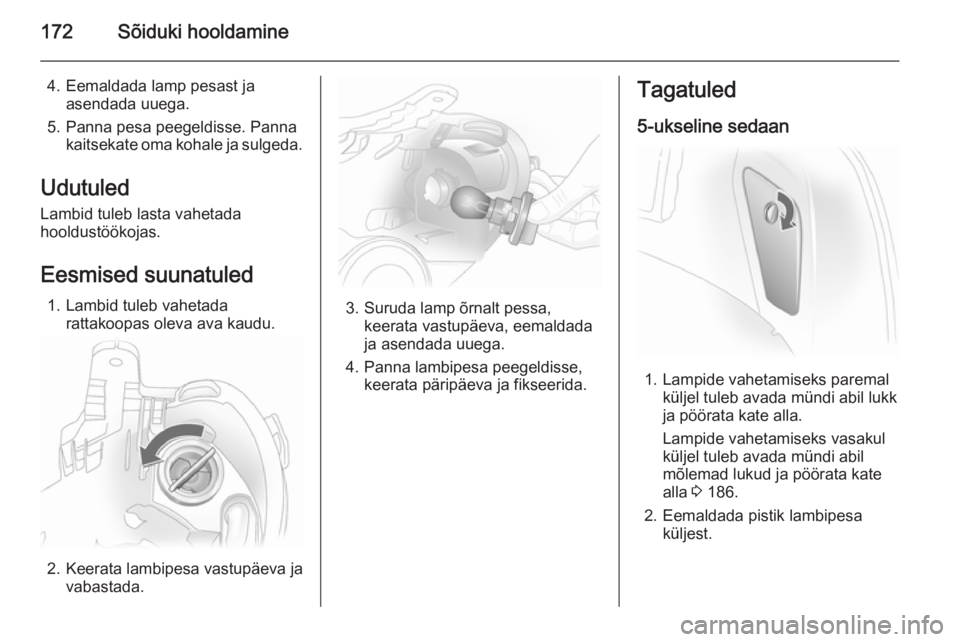

172Sõiduki hooldamine
4. Eemaldada lamp pesast jaasendada uuega.
5. Panna pesa peegeldisse. Panna kaitsekate oma kohale ja sulgeda.
Udutuled
Lambid tuleb lasta vahetada
hooldustöökojas.
Eesmised suunatuled 1. Lambid tuleb vahetada rattakoopas oleva ava kaudu.
2. Keerata lambipesa vastupäeva ja vabastada.
3. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
4. Panna lambipesa peegeldisse, keerata päripäeva ja fikseerida.
Tagatuled
5-ukseline sedaan
1. Lampide vahetamiseks paremal küljel tuleb avada mündi abil lukk
ja pöörata kate alla.
Lampide vahetamiseks vasakul
küljel tuleb avada mündi abil
mõlemad lukud ja pöörata kate
alla 3 186.
2. Eemaldada pistik lambipesa küljest.

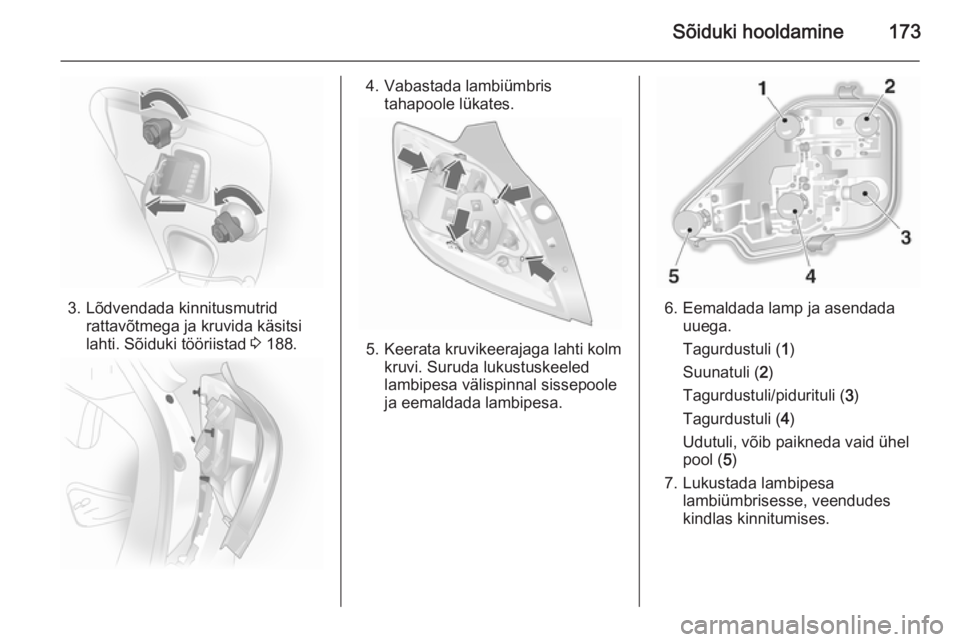

Sõiduki hooldamine173
3. Lõdvendada kinnitusmutridrattavõtmega ja kruvida käsitsi
lahti. Sõiduki tööriistad 3 188.
4. Vabastada lambiümbris
tahapoole lükates.
5. Keerata kruvikeerajaga lahti kolm kruvi. Suruda lukustuskeeled
lambipesa välispinnal sissepoole
ja eemaldada lambipesa.
6. Eemaldada lamp ja asendada uuega.
Tagurdustuli ( 1)
Suunatuli ( 2)
Tagurdustuli/pidurituli ( 3)
Tagurdustuli ( 4)
Udutuli, võib paikneda vaid ühel
pool ( 5)
7. Lukustada lambipesa lambiümbrisesse, veendudes
kindlas kinnitumises.

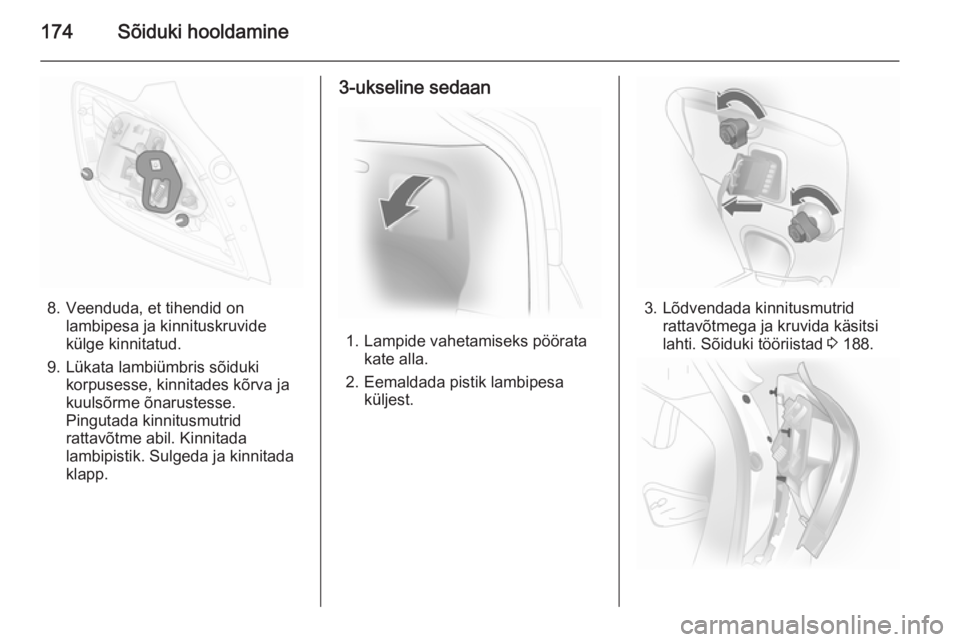

174Sõiduki hooldamine
8. Veenduda, et tihendid onlambipesa ja kinnituskruvide
külge kinnitatud.
9. Lükata lambiümbris sõiduki korpusesse, kinnitades kõrva jakuulsõrme õnarustesse.
Pingutada kinnitusmutrid
rattavõtme abil. Kinnitada
lambipistik. Sulgeda ja kinnitada
klapp.
3-ukseline sedaan
1. Lampide vahetamiseks pöörata kate alla.
2. Eemaldada pistik lambipesa küljest.
3. Lõdvendada kinnitusmutrid rattavõtmega ja kruvida käsitsi
lahti. Sõiduki tööriistad 3 188.
